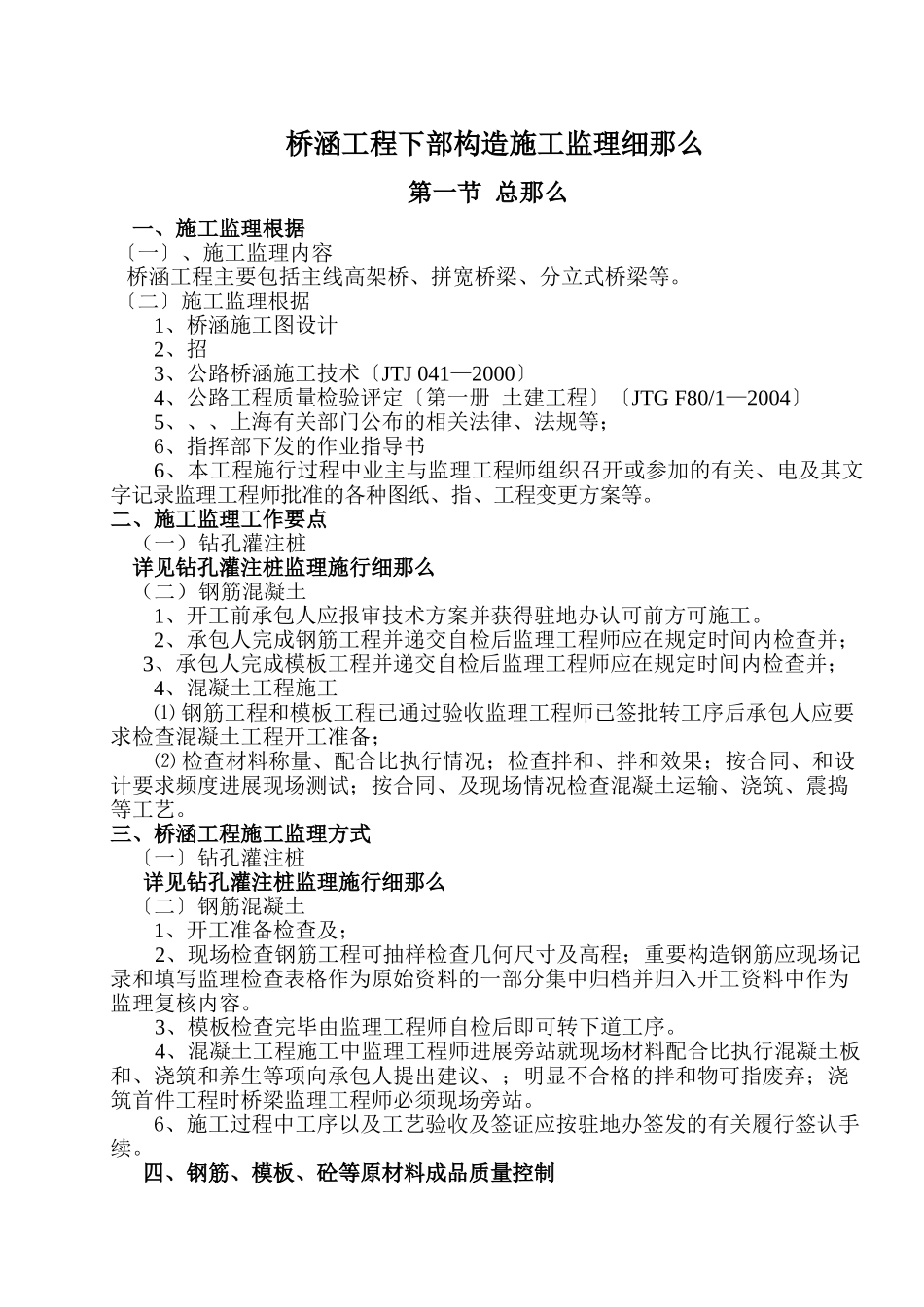

桥涵工程下部构造施工监理细那么第一节总那么一、施工监理根据〔一〕、施工监理内容桥涵工程主要包括主线高架桥、拼宽桥梁、分立式桥梁等。〔二〕施工监理根据1、桥涵施工图设计2、招3、公路桥涵施工技术〔JTJ041—2000〕4、公路工程质量检验评定〔第一册土建工程〕〔JTGF80/1—2004〕5、、、上海有关部门公布的相关法律、法规等；6、指挥部下发的作业指导书6、本工程施行过程中业主与监理工程师组织召开或参加的有关、电及其文字记录监理工程师批准的各种图纸、指、工程变更方案等。二、施工监理工作要点（一）钻孔灌注桩详见钻孔灌注桩监理施行细那么（二）钢筋混凝土1、开工前承包人应报审技术方案并获得驻地办认可前方可施工。2、承包人完成钢筋工程并递交自检后监理工程师应在规定时间内检查并；3、承包人完成模板工程并递交自检后监理工程师应在规定时间内检查并；4、混凝土工程施工⑴钢筋工程和模板工程已通过验收监理工程师已签批转工序后承包人应要求检查混凝土工程开工准备；⑵检查材料称量、配合比执行情况；检查拌和、拌和效果；按合同、和设计要求频度进展现场测试；按合同、及现场情况检查混凝土运输、浇筑、震捣等工艺。三、桥涵工程施工监理方式〔一〕钻孔灌注桩详见钻孔灌注桩监理施行细那么〔二〕钢筋混凝土1、开工准备检查及；2、现场检查钢筋工程可抽样检查几何尺寸及高程；重要构造钢筋应现场记录和填写监理检查表格作为原始资料的一部分集中归档并归入开工资料中作为监理复核内容。3、模板检查完毕由监理工程师自检后即可转下道工序。4、混凝土工程施工中监理工程师进展旁站就现场材料配合比执行混凝土板和、浇筑和养生等项向承包人提出建议、；明显不合格的拌和物可指废弃；浇筑首件工程时桥梁监理工程师必须现场旁站。6、施工过程中工序以及工艺验收及签证应按驻地办签发的有关履行签认手续。四、钢筋、模板、砼等原材料成品质量控制〔一〕钢筋1、钢筋应具有出厂质量证明书。对进场所有钢筋监理应进展抽验。2、钢筋的外表应干净使用前应将外表油渍、漆皮、鳞锈等去除干净并调直。3、直径＞25mm的钢筋必须采用焊接接头钢筋焊接前必须进展试焊合格前方可正式施焊焊工必须有上岗证。轴心受拉和小偏心拉杆件中的钢筋接头不宜绑接。4、受拉钢筋绑扎的搭接长度应符合下表的规定受压钢筋绑扎的搭接长度应取受拉钢筋绑扎的搭接长度的0.7倍。钢筋类型混凝土强度等级〔d为钢筋直径〕C20C25高于C25Ⅰ级钢筋35d30d25d月牙纹HRB335牌钢筋45d40d35dHRB400牌钢筋55d50d45d注：〔1〕当带肋钢筋直径d大于25mm时受拉钢筋的搭接长度应按表中值增加5d使用〔2〕任何情况下纵向受拉钢筋的搭接长度不应小于300mm；受压钢筋的搭接长度不应小于200mm。〔3〕当混凝土强度等级低于C20时Ⅰ级钢筋、HRB335牌钢筋的搭接长度应按表中C20的数值增加10d；HRB400牌钢筋不宜采用5、受力钢筋焊接或绑扎接头应设置在内力较小处并错开布置对于绑扎接头两接头间间隔不小于1.3倍搭接长度；对于焊接接头同一根不得有两个接头。配置在搭接长度区段内受力钢筋接头面积的百分率见下表：接头形式接头面积的百分率受拉区受压区主钢筋绑扎接头2550主钢筋焊接接头50不限制6、钢筋的弯制和末端的弯钩应符合设计要求,如设计无规定时,应符合下表规定:弯曲部位弯曲角度钢筋种类弯曲直径(D)平直部分长度备注末端弯钩180ºⅠ≥2.5d≥5d(φ20～28)≥3dd为钢筋直径135ºⅡ≥4d按设计要求(一般≥5d)Ⅲ≥5d90ºⅡ≥4d按设计要求(一般≥10d)Ⅲ≥5d中间弯钩90º各类≥20d7、钢筋接头纵向焊接应尽量采用闪光对焊当缺乏闪光对焊条件时可采用电弧焊并尽量做成双面焊缝。电弧焊接和绑扎接头与钢筋弯曲处的间隔不应小于10倍钢筋直径也不宜位于构件的弯矩处。8、钢筋接头采用搭接电弧焊时两钢筋搭接端部应预先折向一侧使两接合钢筋轴线一致接头双面焊缝的长度不应小于5d单面焊缝的长度不应小于10d；钢筋接头采用搭接电弧焊时应优先采用双面焊缝焊缝应饱满、无缺陷。9、电弧焊接和绑扎接头与钢筋弯曲处的间隔不应小于10倍的钢筋直径也不宜位于构件的弯矩处。10、在浇筑混凝土前应对已安装好的钢筋及预埋件在承包人自检的根底上...
