国家粮食储备库施工组织设计VIP免费

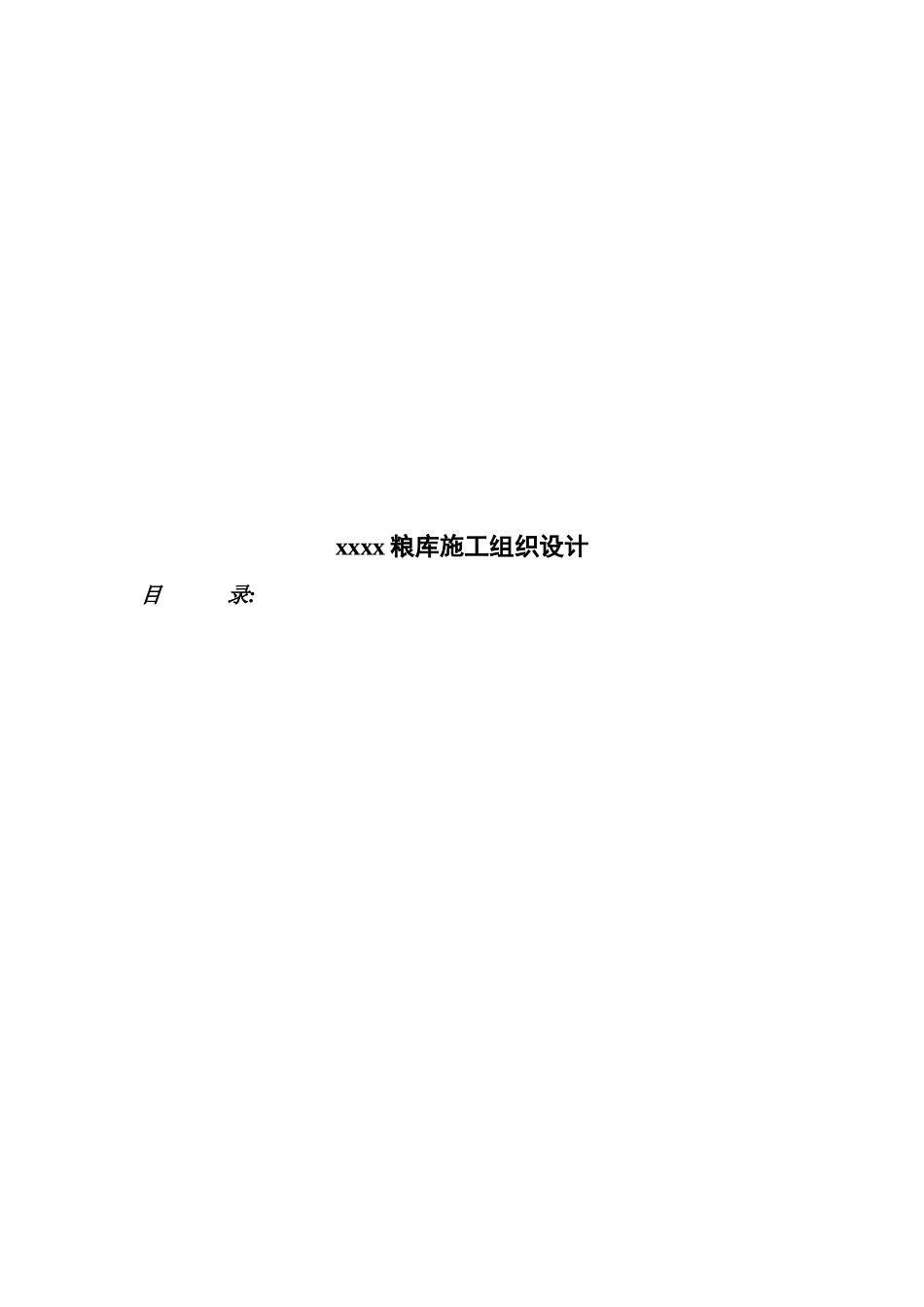

国家粮食储备库施工组织设计_第1页
1/47

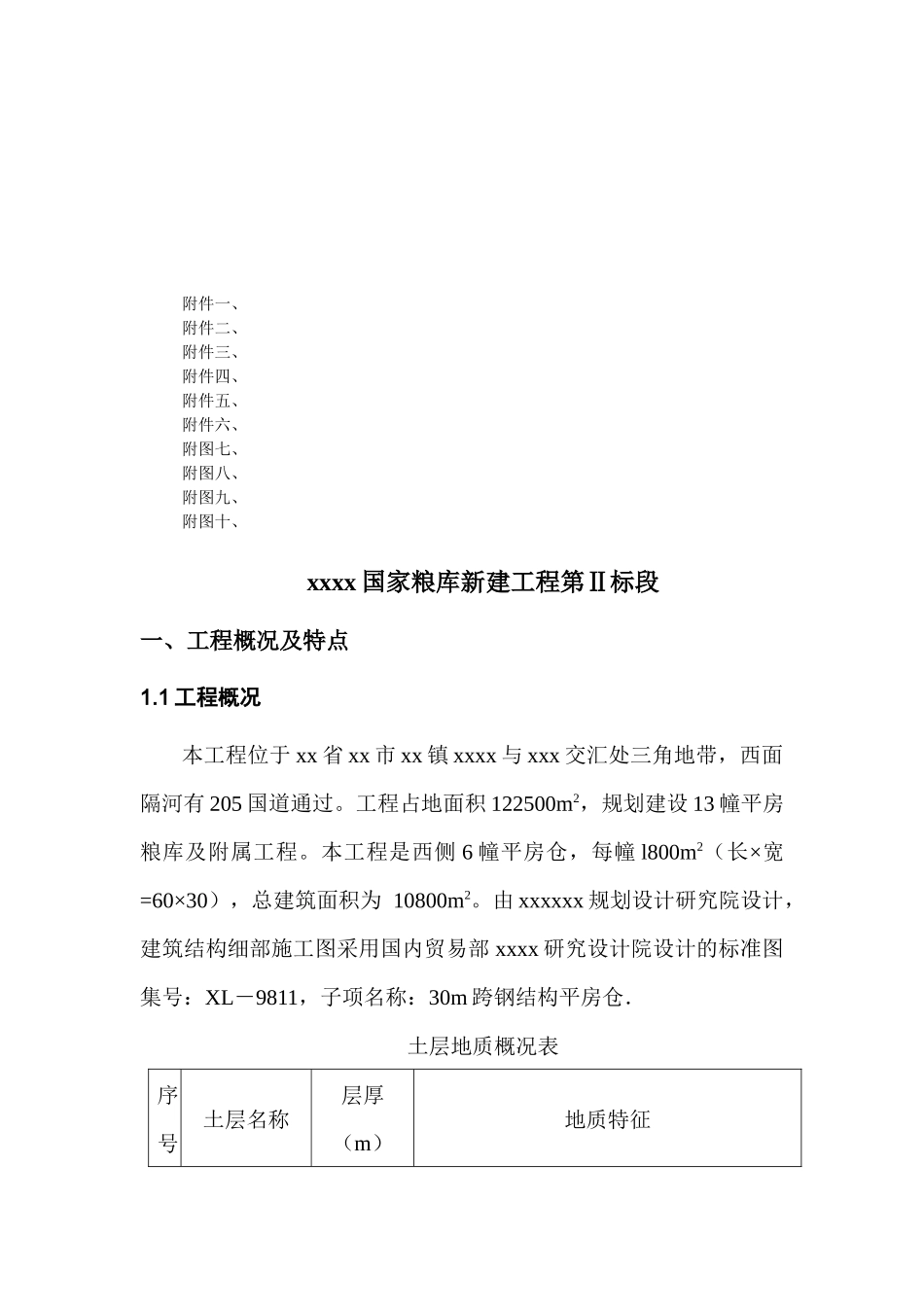

国家粮食储备库施工组织设计_第2页
2/47

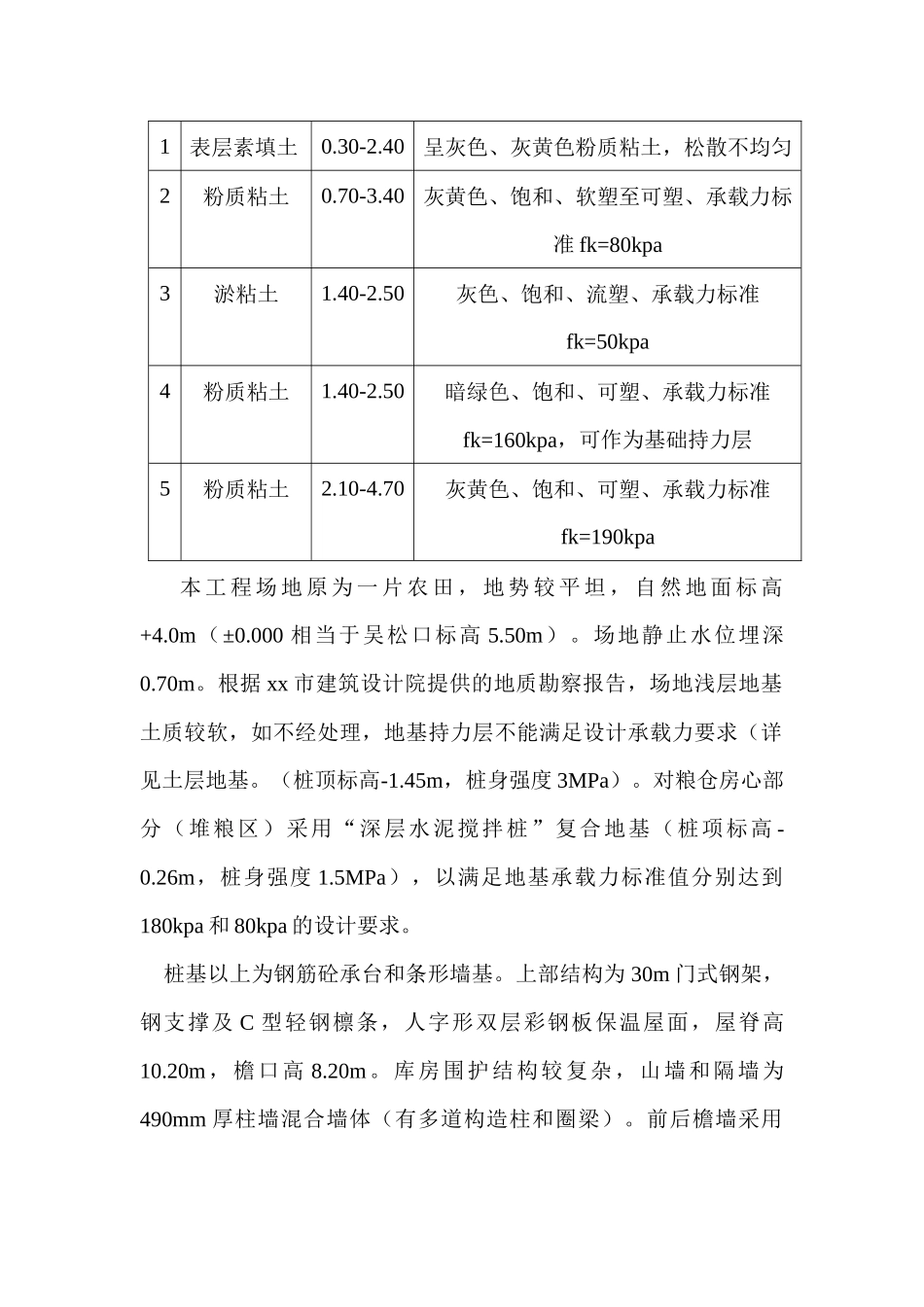

国家粮食储备库施工组织设计_第3页
3/47
xxxx粮库施工组织设计目录:附件一、附件二、附件三、附件四、附件五、附件六、附图七、附图八、附图九、附图十、xxxx国家粮库新建工程第Ⅱ标段一、工程概况及特点1.1工程概况本工程位于xx省xx市xx镇xxxx与xxx交汇处三角地带,西面隔河有205国道通过。工程占地面积122500m2,规划建设13幢平房粮库及附属工程。本工程是西侧6幢平房仓,每幢l800m2(长×宽=60×30),总建筑面积为10800m2。由xxxxxx规划设计研究院设计,建筑结构细部施工图采用国内贸易部xxxx研究设计院设计的标准图集号:XL-9811,子项名称:30m跨钢结构平房仓.土层地质概况表序号土层名称层厚(m)地质特征1表层素填土0.30-2.40呈灰色、灰黄色粉质粘土,松散不均匀2粉质粘土0.70-3.40灰黄色、饱和、软塑至可塑、承载力标准fk=80kpa3淤粘土1.40-2.50灰色、饱和、流塑、承载力标准fk=50kpa4粉质粘土1.40-2.50暗绿色、饱和、可塑、承载力标准fk=160kpa,可作为基础持力层5粉质粘土2.10-4.70灰黄色、饱和、可塑、承载力标准fk=190kpa本工程场地原为一片农田,地势较平坦,自然地面标高+4.0m(±0.000相当于吴松口标高5.50m)。场地静止水位埋深0.70m。根据xx市建筑设计院提供的地质勘察报告,场地浅层地基土质较软,如不经处理,地基持力层不能满足设计承载力要求(详见土层地基。(桩顶标高-1.45m,桩身强度3MPa)。对粮仓房心部分(堆粮区)采用“深层水泥搅拌桩”复合地基(桩项标高-0.26m,桩身强度1.5MPa),以满足地基承载力标准值分别达到180kpa和80kpa的设计要求。桩基以上为钢筋砼承台和条形墙基。上部结构为30m门式钢架,钢支撑及C型轻钢檩条,人字形双层彩钢板保温屋面,屋脊高10.20m,檐口高8.20m。库房围护结构较复杂,山墙和隔墙为490mm厚柱墙混合墙体(有多道构造柱和圈梁)。前后檐墙采用240mm厚预应力大孔板横向安装,外挂保温层及彩钢板维护。内外墙面均有水泥砂浆粉刷,且堆粮线以上和以下做法不同,内墙面有多处预埋塑料管槽。仓库地面为7层做法的防潮水泥地坪,总厚度达380mm,地坪以下设有10道通风地槽。门窗采用50mm厚岩棉夹芯彩钢板,四周嵌有b形橡胶密封条,并有启闭装置。在配套设备方面有电气、通风、熏蒸、粮情检测等安装工程。1.2工程特点:1、地基处理工程量大。每幢平房仓需打入跟管夯扩挤密桩401根,(桩长6m,桩径570mm,水泥深层搅拌桩1066根,(桩长6m,桩径500mm)二者合计1467根,6幢共有8802根。2、钢结构和预应力大孔板制作量大,每幢平房仓有30m跨门式刚架8榀,6幢合计48榀,每榀重约6.037吨,用钢量约289.754吨,水平及垂直支撑用钢量约128.666吨,总计用钢量418.42吨.结构连接采用10.9级高强螺栓约3600套。檐墙所用预应力大孔板每幢约200块,6幢合计1200块,还有预制钢筋砼包柱薄板每幢768块,6幢合计4608块。这些构件不仅制作量大,而且精度要求较高。3、构件吊装工程量大,钢结构和预应力大孔板以及包柱板的安装都需要5吨以上起重机械约4台同时进行吊装作业。4、工期短。6幢平房仓从地基处理,到设备安装完毕业主要求在150个日历天内完成,即98年11月下旬必须开工,99年4月下旬竣工。施工期间正值冬季,需要采取冬季施工措施。二、施工总体部署2.1施工目标2.1.1工程质量目标:分项工程合格率100%,单位工程优良。2.1.2工期目标:为了保证在业主要求的150天内竣工,进度安排时只考虑128天,确保在4月底以前提前竣工。2.1.3安全生产:安全防护设施齐全,杜绝重大伤亡事故。2.1.4文明施工:争创吴江市级文明工地。2.2施工组织机构按照项目法组织施工,选派富有同类工程施工经验的项目经理和工程技术人员组成强有力的项目管理班子,成立“中建八局xxxx粮库工程项目经理部”,实行项目经理负责制,对施工全过程进行系统指挥协调和全面管理.并代表企业具体履行工程合同规定的义务,同业主保持经常联系,及时解决现场施工中的问题,保证各项施工目标的实现。2.3劳动力安排依据本工程工期紧、技术较复杂和质量要求高等特点,将选配素质高,技术熟练的工人组成作业队伍进行施工,对预应力大孔板、平板钢结构等将在工厂进行制作,然后运至现场安装,预计土建施工期间日均出工人...
