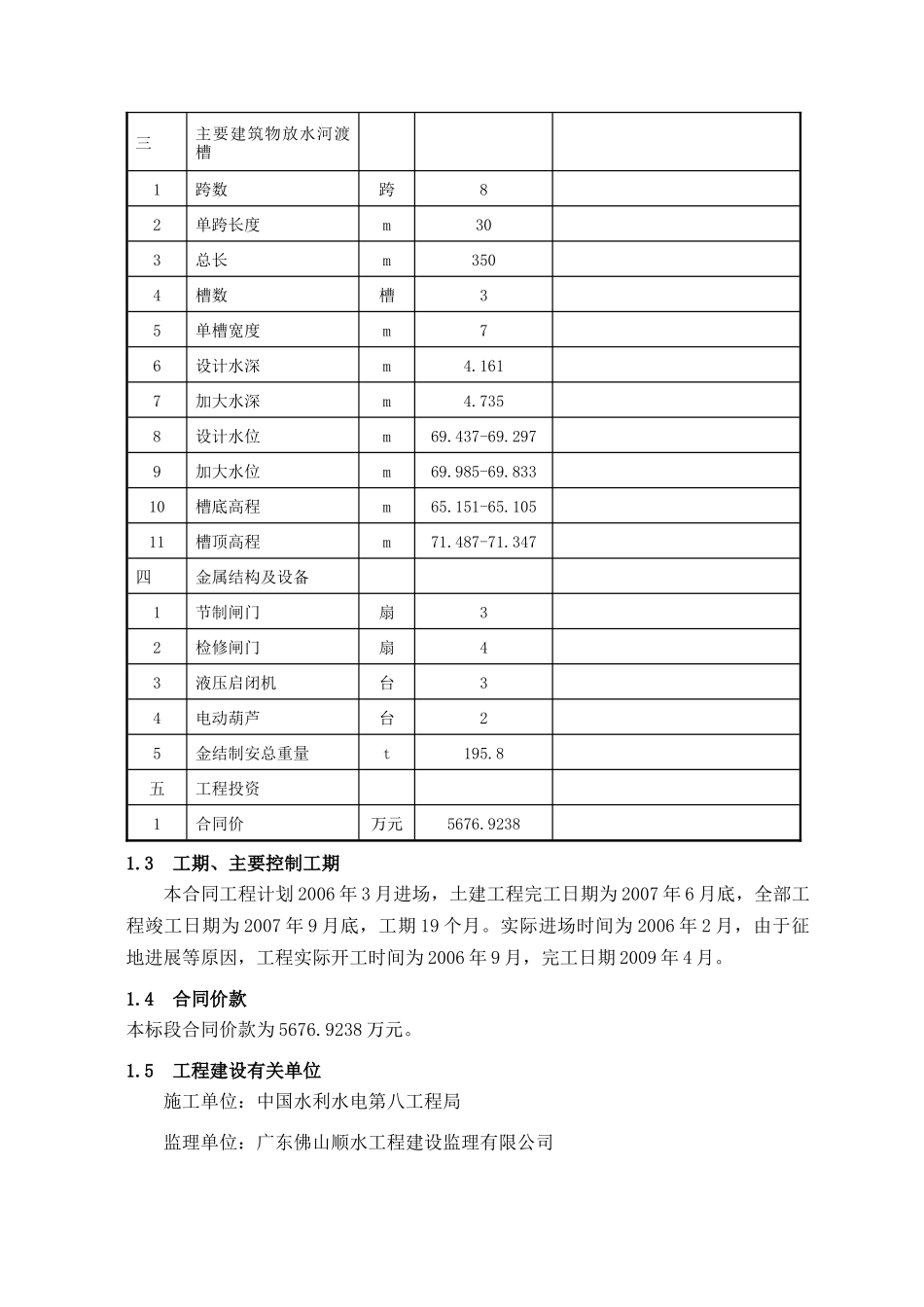

施工技术总结1工程概况1.1工程名称、位置及任务本标段名称为南水北调中线京石段应急供水工程（委托河北建设管理项目）渠道项目（S28）标段，合同编号NSBD-JS/SG2005-28工程桩号339+721～340+216.976，位于河北省唐县东北南放水村附近，距唐县县城约10km。本标段主要施工任务为放水河渡槽建筑物及进口明渠段工程。1.2工程布置、规模、主要建设内容及技术经济指标本标段渠线总长度495.976ｍ，包括放水河渡槽建筑物及渠道工程施工。工程等级为Ⅰ等，主要建筑物的级别为1级，设计防洪标准100年一遇，校核防洪标准300年一遇。地震设计烈度6度。本渠段设计流量为135m3/s，加大流量为160m3/s。1）进口渠道工程本标段进口明渠长146m，底宽21.5m，内边坡1：2.5，纵坡1/25000，渠内设计水深5.0m。渠道为以挖方为主,兼有填方段。渠道过水断面采用现浇混凝土衬砌，衬砌厚度边坡10cm，底板8cm。渠道过水断面衬砌板横缝（垂直水流方向）每隔4m设一道半缝，满足沉降变形要求，每隔12m设一道通缝，满足温胀要求。渠坡纵缝（平行水流方向）全部为半缝，渠底中间设置一道通缝，其余位半缝。衬砌分缝填料上部2cm厚采用聚硫密封胶，下部选用聚乙烯泡沫板填充。土渠段混凝土衬砌板下铺设576g/㎡的复合土工膜（二布一膜）加强防渗。渠道防冻胀采用保温板措施。外坡为预制六角形混凝土框格护坡，框格内种草皮。总干渠左右两侧各设有8m宽的防护林带，林带外侧为截流沟（导水沟），沟外1m设置隔离网。渠道隔离网栏为浸塑金属网格和φ48浸塑钢管为主要材料，网栏高度为2.0m，间隔2.0m设一混凝土支座，支座长、宽、高分别为0.4m、0.4m、0.5m。2）渡槽工程放水河渡槽，桩号339+866.976～340+216.976，全长350m，由进口渐变段、进口闸室段、槽身段、出口闸室段、出口渐变段五部分组成。进、出口渐变段为直线扭曲面,长度分别为40m和40m。节制闸在渡槽进口，闸室长20m，分3孔，每孔净宽7m，总宽26m，设检修门和工作门。槽身段长240m，槽身纵坡1／5150，为三槽一联多侧墙简支预应力混凝土结构，共8跨，单跨长30m，单槽断面尺寸7×5.2m；下部结构为实体墩及承台，墩高4.0m，承台高3.0m，下部支撑采用摩擦桩基础，桩径1.2m，桩身最长39m。检修闸在渡槽出口。闸室长10m，分3孔，每孔净宽7m，总宽26m，设一道检修门。附属建筑物包括河道治理和管理用房，河道治理采用开挖明渠后护坡方案；管理用房包括变电站房屋、启闭机房屋等。放水河渡槽共3孔，涉及金属结构设备的建筑物包括：进口节制闸和出口检修闸。进口节制闸设置2扇检修闸门及1台移动式电动葫芦、3扇工作闸门、3台液压启闭机、3台电加热油融冰设备、1台双向电动葫芦（闸门室内检修用）。出口检修闸设置2扇检修闸门及1台移动式电动葫芦。该建筑物共有4扇检修闸门，3扇工作闸门，3台电动葫芦，3台液压启闭机，3台电加热油融冰设备。闸门主要材料为Q235B，埋件主要材料为Q235B、16Mn、1Cr18Ni9Ti。金属结构设备总重量195.8t。3）机电设备工程工程管理、闸门启闭、监测监控等机电设备。表1-1工程建设内容及技术经济指标表序号名称单位数量备注一工程位置河北省唐县东北南放水村附近起点桩号339+721止点桩号340+216.976二工程规模与设计指标1设计流量m3135加大流量1602设计水位m69.443-69.437加大水位69.990-69.9853渠底高程m64.943-64.9374渠底宽度m21.05边坡系数1:2.56马道高程m71.493-71.4877马道宽度m48衬砌结构素砼9衬砌厚度cm10边坡10衬砌厚度cm8渠底三主要建筑物放水河渡槽1跨数跨82单跨长度m303总长m3504槽数槽35单槽宽度m76设计水深m4.1617加大水深m4.7358设计水位m69.437-69.2979加大水位m69.985-69.83310槽底高程m65.151-65.10511槽顶高程m71.487-71.347四金属结构及设备1节制闸门扇32检修闸门扇43液压启闭机台34电动葫芦台25金结制安总重量t195.8五工程投资1合同价万元5676.92381.3工期、主要控制工期本合同工程计划2006年3月进场，土建工程完工日期为2007年6月底，全部工程竣工日期为2007年9月底，工期19个月。实际进场时间为2006年2月，由于征地进展等原因，工程实际开工时间为2006年9月，完工日期2009年4月。1.4合同价款本标段合同价款为5676.9238万元...
