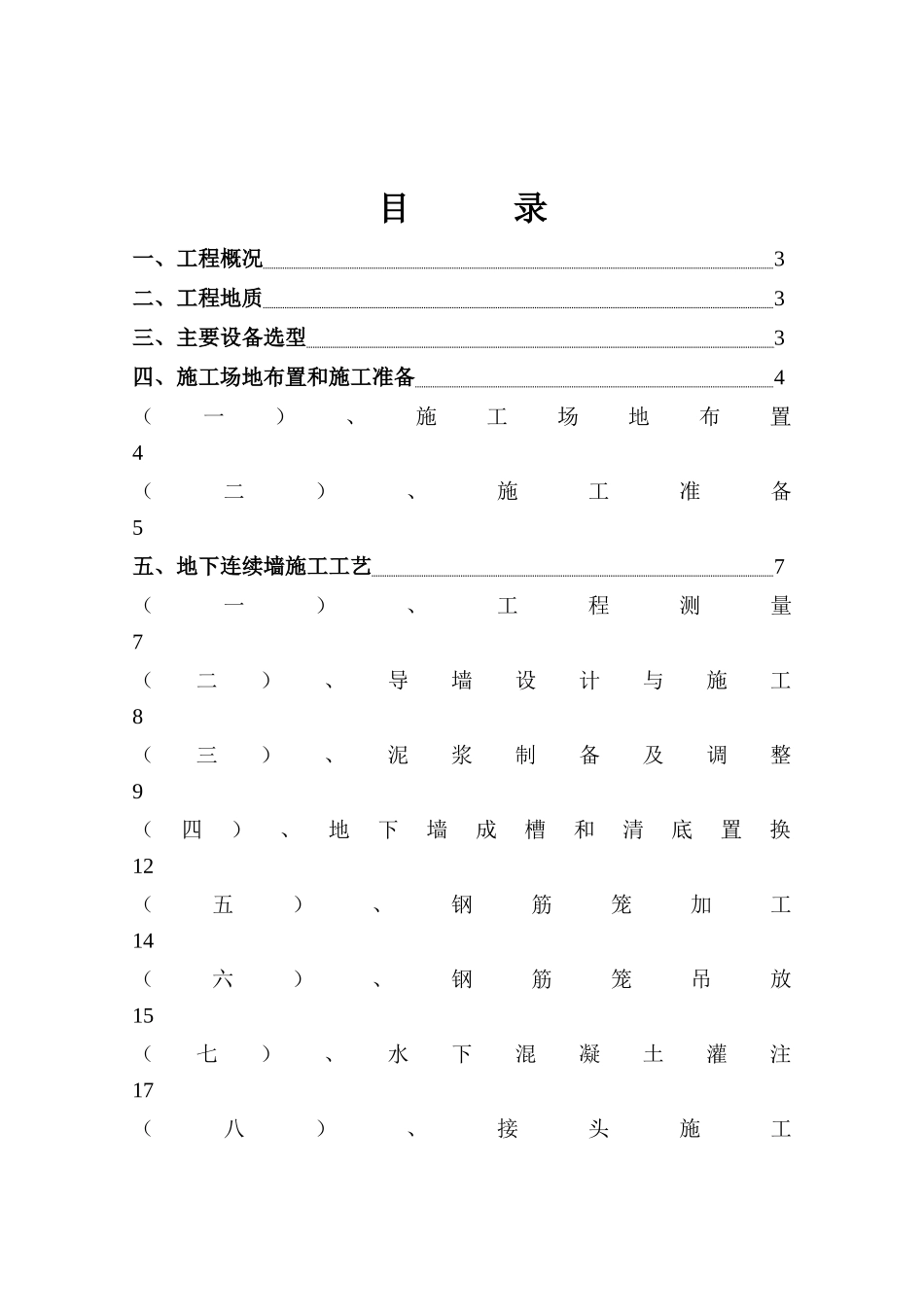

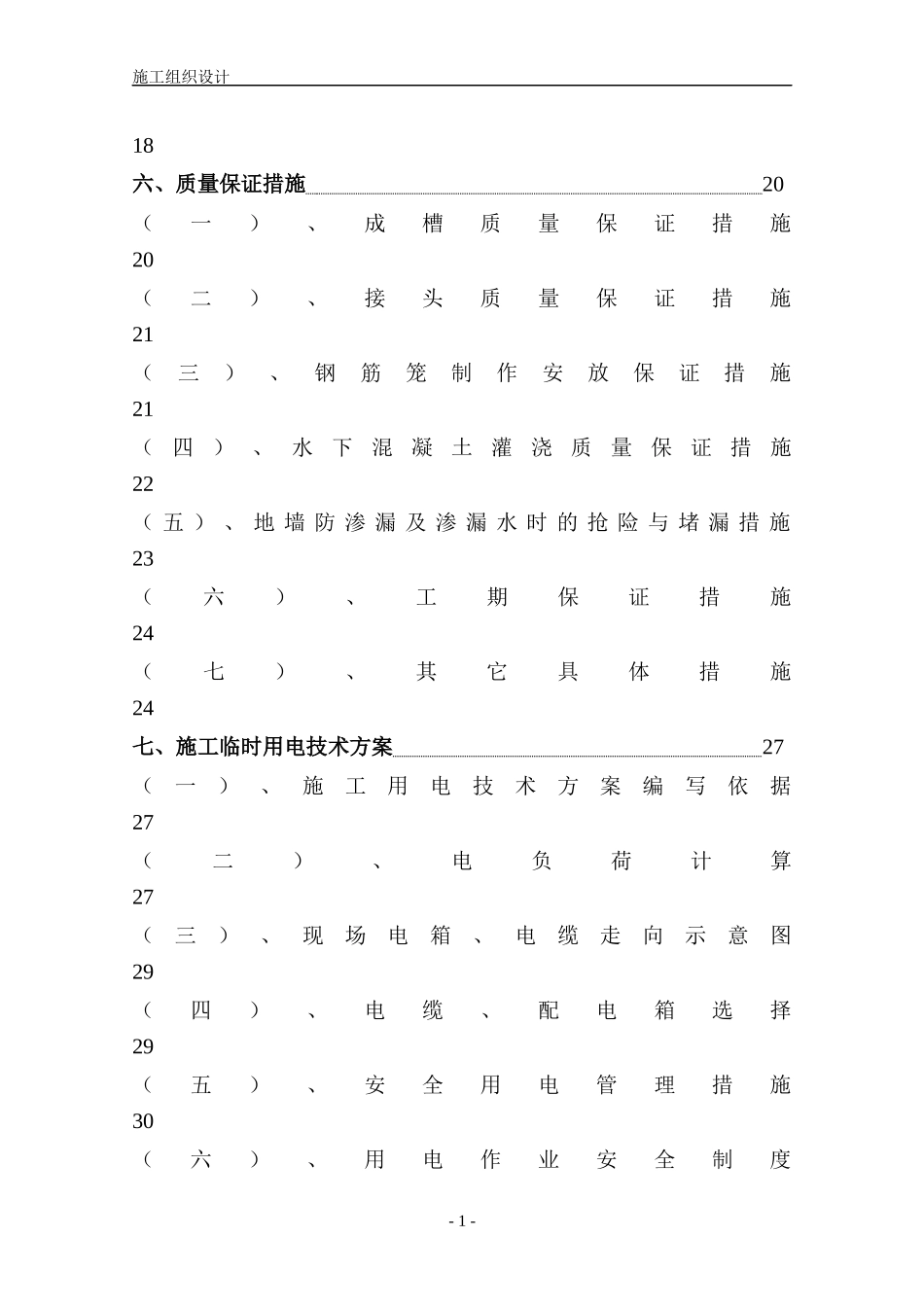

目录一、工程概况3二、工程地质3三、主要设备选型3四、施工场地布置和施工准备4（一）、施工场地布置4（二）、施工准备5五、地下连续墙施工工艺7（一）、工程测量7（二）、导墙设计与施工8（三）、泥浆制备及调整9（四）、地下墙成槽和清底置换12（五）、钢筋笼加工14（六）、钢筋笼吊放15（七）、水下混凝土灌注17（八）、接头施工施工组织设计18六、质量保证措施20（一）、成槽质量保证措施20（二）、接头质量保证措施21（三）、钢筋笼制作安放保证措施21（四）、水下混凝土灌浇质量保证措施22（五）、地墙防渗漏及渗漏水时的抢险与堵漏措施23（六）、工期保证措施24（七）、其它具体措施24七、施工临时用电技术方案27（一）、施工用电技术方案编写依据27（二）、电负荷计算27（三）、现场电箱、电缆走向示意图29（四）、电缆、配电箱选择29（五）、安全用电管理措施30（六）、用电作业安全制度-1-施工组织设计31（七）、拆除工程33八、安全生产措施34（一）、贯彻集团公司各项安全生产制34（二）、建立施工现场项目经理安全生产责任制34（三）、对现场安全操作及要求35（四）、雨季施工防护措施36九、文明施工措施37（一）、现场文明施工措施37（二）、对邻近建筑物及管线保护措施39（三）、对周围环境保护措施39十、施工配合40十一、施工组织机构411、组织管理机构412、项目部主要管理人员表423、劳动力配备计划43十二、施工进度计划44十三、附图：施工现场平面布置图一、工程概况-2-施工组织设计本工程位于×××××，基坑周长约600米，基坑面积约4万平方米，本基坑采用1m和0.8m厚地下连续墙的围护型式。地下连续墙之间采用圆形锁口管接头，地下墙混凝土设计等级为水下C30S8，地下连续墙抗渗等级为1.0MPa。二、工程地质情况（略）三、主要设备选型根据本工程的地质特征和地下连续墙的成槽要求，选用一台宝峨GB30重型成槽机作为本工程的成槽设备。考虑到钢筋笼的重量及长度选用150T吊机一台作为起吊钢筋笼的主机，选用50T吊机一台作为起吊钢筋笼的副机，150T和50T吊机双机抬吊完成钢筋笼安放工作。具体其他辅助设备详见下表主要施工机械一览表序号机械名称单位数量型号功率性能1成槽机台1GB30柴油良好2150吨吊车台1柴油良好350吨吊车台1柴油良好4挖掘机台1小松柴油良好5电焊机台18320KVA良好6对焊机台2UNI-100200KVA良好7切断机台2GQ4015KVA良好8弯曲机台3GW403KVA良好9气割设备套1~2/良好10导管米100Φ250/良好11接头箱套1自制/良好-3-施工组织设计12顶升设备套1自制15KVA良好13泥浆制备设备套175KVA良好14自卸车辆1~2斯太尔柴油良好15空压机台3W0.9/7A7.5KVA良好16起吊辅助设备套1自制/良好17经纬仪台1J2/良好18水准仪台1DSX-2/良好19泥浆检测设备套1//良好四、施工场地布置和施工准备（一）、施工场地布置为确保文明施工，安全生产，为标准化管理创造良好的基础，我们对建设方提供的资料进行了研究，结合工程的特点，对现场进行精心布置，合理利用场地。施工场地布置详见附图。本工程采用商品混凝土，在施工过程中有多种机械设备同时交叉作业，因而需要合理布置场地，使整个施工过程有条不紊，为此，我们作了周密的考虑和部署：1、施工用水：满足施工要求。2、施工用电：满足一条作业线施工，地下连续墙施工阶段在施工现场边缘提供满足要求的施工临时用电。3、在成槽过程中将产生大量废土，含水量大，呈流塑状，不易堆放，因此，应专门设置集土场，周围砌筑挡墙，以防废土四溢影响文明施工。4、在场地里面设一个容量较大的泥浆加工厂，并用脚手管及彩钢板进行挡雨，以防下雨影响泥浆质量。5、现场沿导墙耳边内侧筑9m宽砼路面，地下墙范围内的路砼用钢筋砼。道路做法：基底层200厚碎石，上面铺50mm石子，面层为-4-250厚C25钢筋砼300厚建筑硬垃圾压实素土或回填土夯实施工组织设计厚250砼（C25），加铺钢筋网片（φ14@250×250）。如图1：图1道路断面示意图6、在施工道路旁做两只钢筋笼平台，钢筋笼平台面高出场地100mm，以防下雨雨水积集在平台上，影响施工进度和安全生产。（二）、施工准备1、技术资料准备1-1、设计图纸、技术要求及图纸会审纪要；1-2、内部技术交底及会议...
