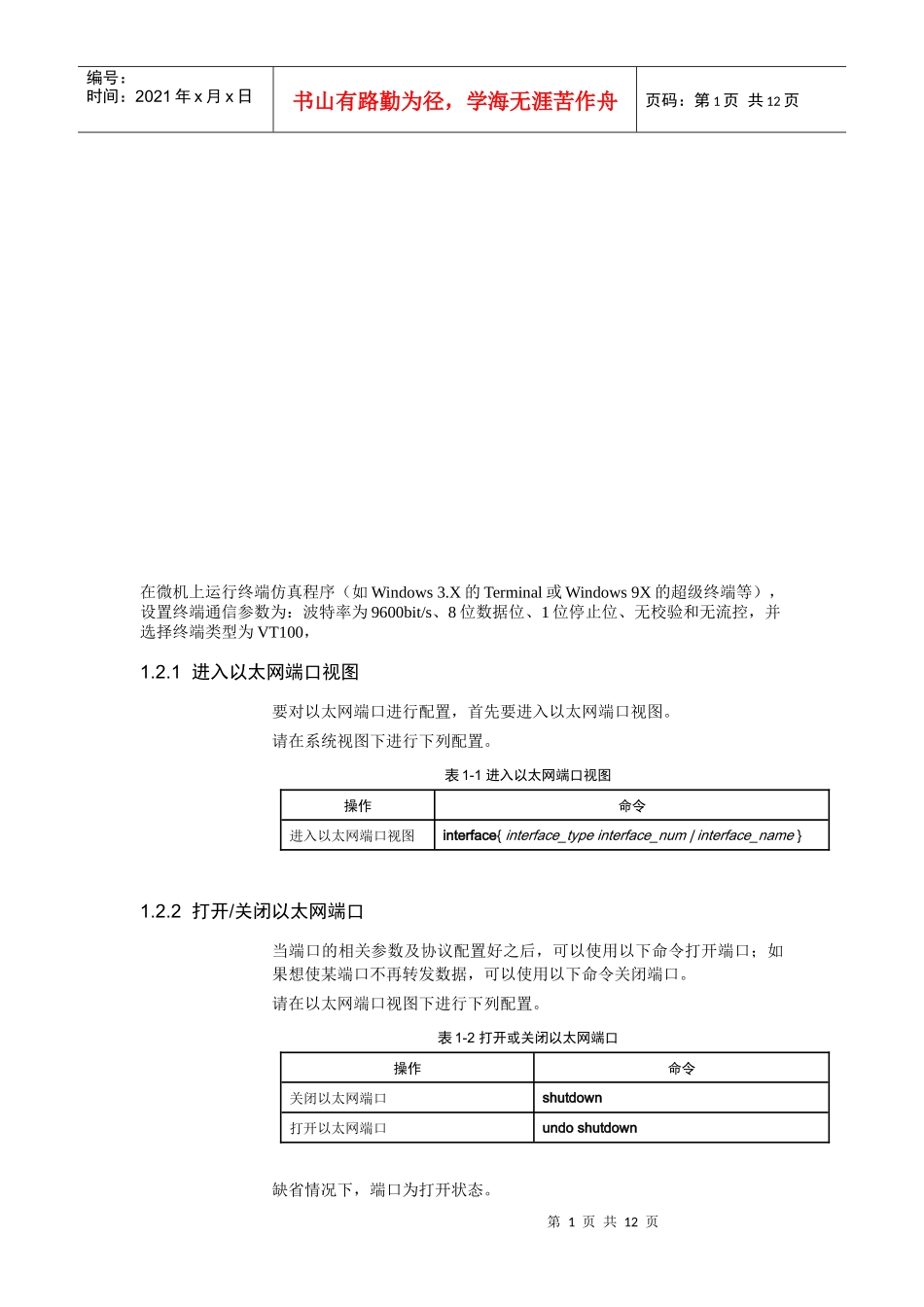

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页在微机上运行终端仿真程序（如Windows3.X的Terminal或Windows9X的超级终端等），设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100，1.2.1进入以太网端口视图要对以太网端口进行配置，首先要进入以太网端口视图。请在系统视图下进行下列配置。表1-1进入以太网端口视图操作命令进入以太网端口视图interface{interface_typeinterface_num|interface_name}1.2.2打开/关闭以太网端口当端口的相关参数及协议配置好之后，可以使用以下命令打开端口；如果想使某端口不再转发数据，可以使用以下命令关闭端口。请在以太网端口视图下进行下列配置。表1-2打开或关闭以太网端口操作命令关闭以太网端口shutdown打开以太网端口undoshutdown缺省情况下，端口为打开状态。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1.1.7interface【命令】interface{interface_typeinterface_num|interface_name}【视图】系统视图【参数】interface_type：端口类型，取值为Ethernet。interface_num：端口号，采用槽位编号/端口编号的格式。对于S2008-EI以太网交换机，槽号为0，端口号取值范围为1～8；槽号取1或2分别表示前面板上两个扩展模块提供的以太网端口，端口号只能取1。对于S2016-EI、S2403I以太网交换机，槽号取值范围为0、1，槽号取0表示交换机提供的百兆以太网端口，端口号取值范围为1～16（S2016-EI）或1～24（S2403I）；槽号取1表示交换机扩展模板提供的以太网端口，端口号只能取1。interface_name：端口名，表示方法为interface_name=interface_typeinterface_num。【描述】interface命令用来进入以太网端口视图。用户要配置以太网端口的相关参数，必须先使用该命令进入以太网端口视图。【举例】#进入Ethernet0/1以太网端口视图。[Quidway]interfaceethernet0/11.1.8loopback【命令】loopback{external|internal}【视图】以太网端口视图【参数】external：外环测试。internal：内环测试。【描述】loopback命令用来设置以太网端口进行环回测试，以检验以太网端口工作是否正常，环回测试执行一定时间后将自动结束。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页缺省情况下，以太网端口不进行环回测试。【举例】#对以太网端口Ethernet0/1进行内环测试。[Quidway-Ethernet0/1]loopbackinternal1.1.9mdi【命令】mdi{across|auto|normal}undomdi【视图】以太网端口视图【参数】across：连接网线类型为交叉网线。auto：自动识别是平行网线还是交叉网线，目前不支持。normal：连接网线类型为平行网线。【描述】mdi命令用来设置以太网端口的网线类型，undomdi命令用来恢复以太网端口网线类型的缺省值。缺省情况下，端口连接的网线类型为交叉网线。需要注意的是，该命令只对10/100Base-TX端口有效。【举例】#将以太网端口Ethernet0/1的网线类型设置为交叉网线类型。[Quidway-Ethernet0/1]mdiacross1.1.10portaccessvlan【命令】portaccessvlanvlan_idundoportaccessvlan【视图】以太网端口视图【参数】vlan_id：IEEE802.1Q中定义的VLANID，取值范围为1～4094。【描述】第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页portaccessvlan命令用来把Access端口加入到指定的VLAN中，undoportaccessvlan命令用来把Access端口从指定VLAN中删除。Access端口加入的VLAN必须已经存在并且不能是缺省VLAN。【举例】#将Ethernet0/1端口加入到VLAN3中（VLAN3已经存在）。[Quidway-Ethernet0/1]portaccessvlan31.1.11porthybridpvidvlan【命令】porthybridpvidvlanvlan_idundoporthybridpvid【视图】以太网端口视图【参数】vlan_id：IEEE802.1Q中定义的VLANID，取值范围为1～4094。缺省值为系统的缺省VLANID。【描述】porthybridpvidvlan命令用来设置Hybrid端口的缺省VLANID，undoporthybridpvid命令用来恢复端口的缺省VLANID...
