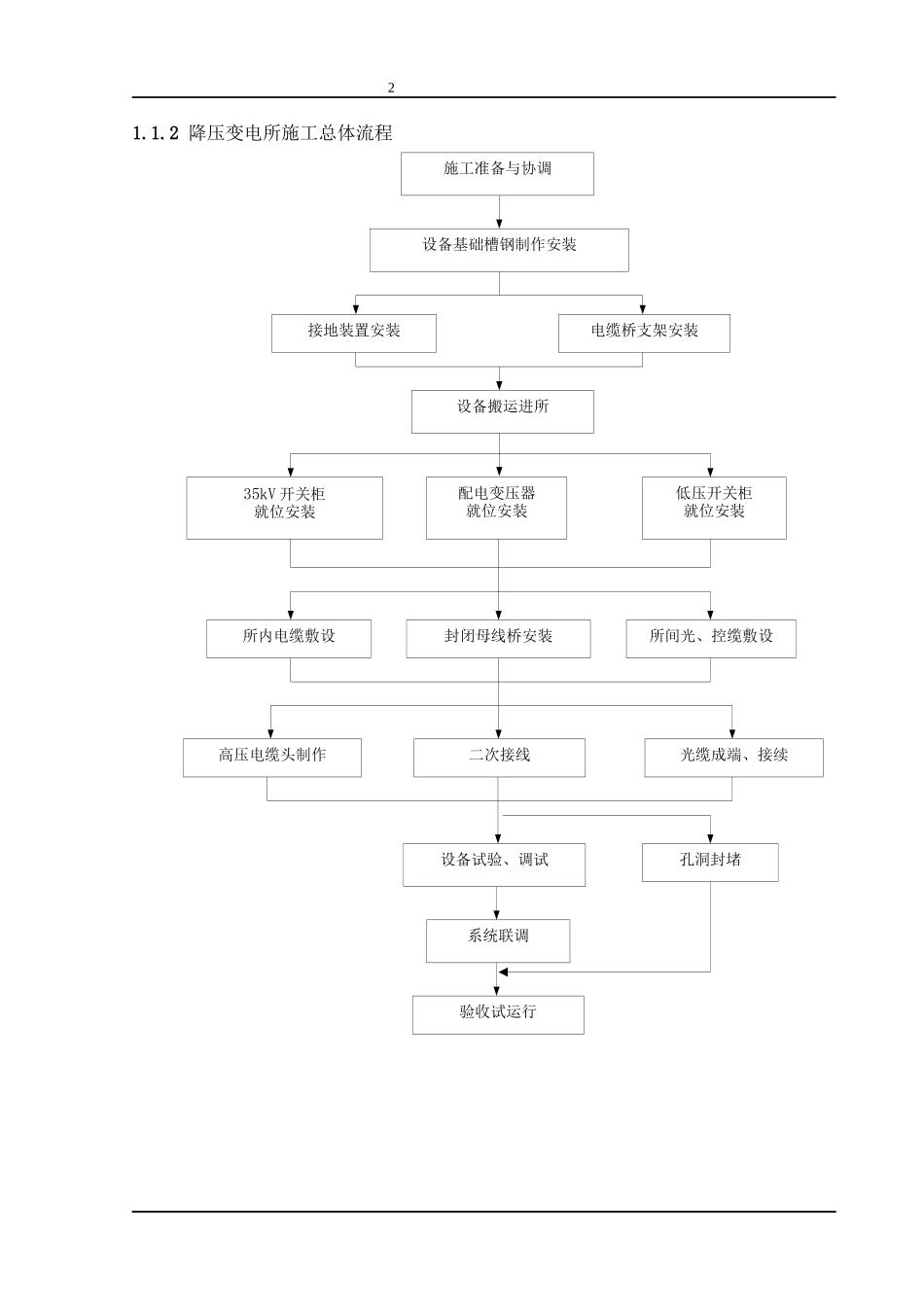

01施工准备与协调系统联调35kV开关柜就位安装电缆桥支架安装接地装置安装设备基础槽钢制作安装设备搬运进所整流变压器就位安装直流开关柜、整流柜就位绝缘安装二次接线高压电缆头制作所内电缆敷设设备试验、调试验收试运行所间电缆、光缆敷设光缆成端、接续孔洞封堵1施工及安装工艺1.1变电所施工及安装工艺1.1.1牵引降压变电所施工总体流程2施工准备与协调系统联调35kV开关柜就位安装电缆桥支架安装接地装置安装设备基础槽钢制作安装设备搬运进所配电变压器就位安装低压开关柜就位安装二次接线高压电缆头制作所内电缆敷设设备试验、调试验收试运行所间光、控缆敷设光缆成端、接续封闭母线桥安装孔洞封堵1.1.2降压变电所施工总体流程31.1.3牵引、降压变电所主要工序施工工艺1.1.3.1设备基础预埋件安装（1）施工准备①劳动力准备序号项目单位数量备注1施工负责人人1施工组织2测量、划线人2测量、划线、超平3变电安装工人2钻孔、安装4电焊工人1焊接②工机具准备序号名称规格单位数量备注1水准仪S3台12塔尺3m只13水平尺L=1000mm只14电焊机Bx-205套15冲击电钻TE-22台16手锤1kg把27锤击棒φ10根28钢钎L=450mm根19撬棍L=600mm根210墨斗线只111钢卷尺30m、5m个212电源配电箱三相五线个1带漏电保护装置13断线剪L=900mm把114活口扳手250x30把215呆扳手17～19把316电工工具套117钢丝刷把118毛刷把219照明灯具套24施工准备定位测量钻孔固定配件槽钢安装焊接接地线连接除锈刷漆（2）操作程序①工序流程图②操作要领：A施工准备a依据施工图纸将基础型钢安装所需预埋配件加工备齐。b按图纸尺寸将槽钢调平、调直，加工成框架形状，以便现场安装。在槽钢长度超过5m时，应每间隔2m左右加一角钢支撑，并点焊固定，除去焊渣及铁锈刷两次防锈漆。加工完成槽钢框架的不直度应小于1mm∕m，每根槽钢的全长小于5mm，槽钢间距误差不应大于2mm。c备好施工用工具，检修好机具。B测量、定位a清理施工场地建筑杂物、清扫结构地板及预留孔洞。b用钢卷尺测量和校核土建施工预留孔洞的位置是否符合设计图纸要求。c依施工图纸用钢卷尺、墨线在地板上划出型钢安装基准线，将槽钢摆放到位，根据土建装饰层标高，用水准仪测量槽钢面是否符合标高要求。d将预埋配件按图纸摆放到位，与槽钢稍微分开少许，以便焊接。按配件的固定孔，画出“十”字线。C钻孔、固定配件a用冲击电钻对准固定配件的“十”线，垂直地板钻孔并清除孔内的粉尘。b将膨胀螺栓装入孔内，将焊接基础型钢的配件固定拧紧。D基础槽钢安装、焊接a依照位置基准线安放好基础槽钢，用水准仪测量基础槽钢顶面水平是否符合室内地坪标高。基础型钢水平误差小于1mm∕m，每件全长小于2mm。b用钢卷尺测量基础型钢间的距离是否符合设计图纸要求。5c测量槽钢顶面水平、位置、间距无误后，先用点焊的方法将型钢与预埋配件焊接。d将整条型钢各点点焊固定、复测无误后再将所有固定点逐点全断面焊接，不应有虚焊。槽钢安装焊接如下图：E接地线连接a依设计图要求，基础型钢间用镀锌扁钢焊接接地线，设计未注明时一般采用－40×4镀锌扁钢。b将每一设备基础型钢两端用扁钢作接地焊接。c将各基础型钢间用扁钢连接并按设计要求引出与主接地线连接。d将过门及穿墙扁钢用膨胀螺栓固定引出与主接地线连接。F除锈刷漆基础型钢及接地扁钢全部焊接后，敲掉焊缝焊渣，刷两次防锈漆。（3）技术标准①遵照国标：（GB50171-92）、（GB50169－92）及设备标准要求施工。②基础型钢、轨道用的槽钢应平直无扭曲、变形，槽钢的不直度应小于1mm∕m，小于5mm∕全长。6③基础型钢顶面水平与开关室地坪水平面一致，水平误差应符合DIN43661的标准要求：<1mm∕m、<2mm∕全长。④基础型钢位置误差及不平行度<5mm。如下表所示：基础型钢安装的允许偏差表项目允许偏差mm/mmm/全长不直度<1<5水平度<1<2位置误差及不平行度<5（4）注意事项①施工使用的临时电源应带漏电保护装置。②基础型钢在安装前调直整正、型钢及接地线焊接应满焊，不许有虚焊假焊。③接地扁钢的搭接长度应满足标准要求。④基础型钢为防迷流安装，应确保基础型钢与建筑结构钢筋绝缘。⑤槽钢安装完在土建浇筑地坪时应密切配合保证槽钢与地...
