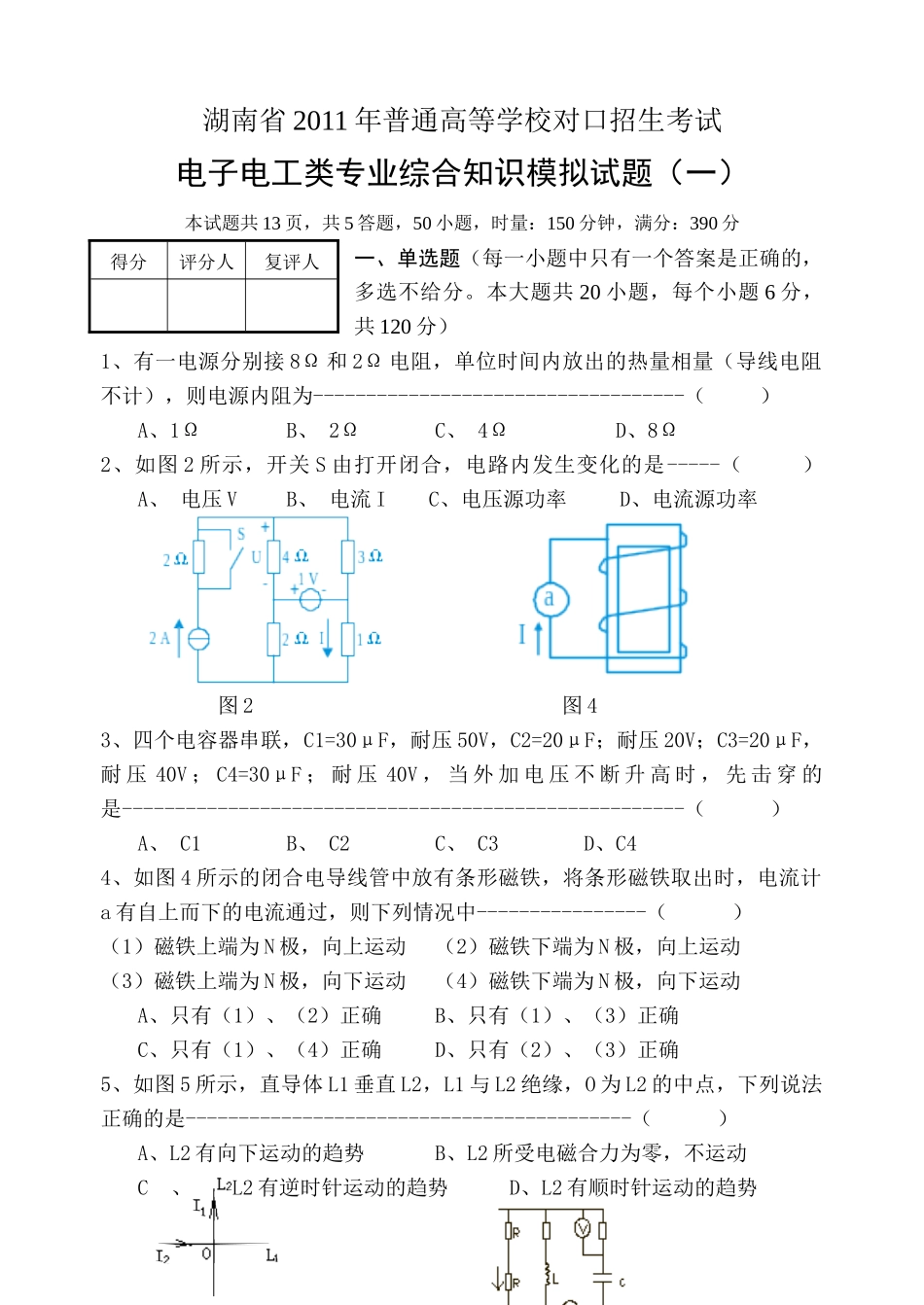

湖南省2011年普通高等学校对口招生考试电子电工类专业综合知识模拟试题（一）本试题共13页，共5答题，50小题，时量：150分钟，满分：390分一、单选题（每一小题中只有一个答案是正确的，多选不给分。本大题共20小题，每个小题6分，共120分）1、有一电源分别接8Ω和2Ω电阻，单位时间内放出的热量相量（导线电阻不计），则电源内阻为-----------------------------------（）A、1ΩB、2ΩC、4ΩD、8Ω2、如图2所示，开关S由打开闭合，电路内发生变化的是-----（）A、电压VB、电流IC、电压源功率D、电流源功率图2图43、四个电容器串联，C1=30μF，耐压50V，C2=20μF；耐压20V；C3=20μF，耐压40V；C4=30μF；耐压40V，当外加电压不断升高时，先击穿的是-----------------------------------------------------（）A、C1B、C2C、C3D、C44、如图4所示的闭合电导线管中放有条形磁铁，将条形磁铁取出时，电流计a有自上而下的电流通过，则下列情况中----------------（）（1）磁铁上端为N极，向上运动（2）磁铁下端为N极，向上运动（3）磁铁上端为N极，向下运动（4）磁铁下端为N极，向下运动A、只有（1）、（2）正确B、只有（1）、（3）正确C、只有（1）、（4）正确D、只有（2）、（3）正确5、如图5所示，直导体L1垂直L2，L1与L2绝缘，O为L2的中点，下列说法正确的是------------------------------------------（）A、L2有向下运动的趋势B、L2所受电磁合力为零，不运动C、L2有逆时针运动的趋势D、L2有顺时针运动的趋势得分评分人复评人图5图96、已知并联支路电流iab1=，iab2=，则总电流iab=------------------------------------------------（）A、20sinωtAB、20sin(ωt-30°)AC、D、07、关于谐振电路，下列说法正确的是--------------------------（）A、谐振时，电源与电路不发生能量转换。B、谐振时，电路中的电阻消耗的能量为零。C、品质因数Q越高越好，其通频带越宽，选择性越好。D、品质因数Q与电感系数L成正比。8、有一理想变压器，输入交流电压的最大值为196V。另有负载电阻接在20V直流电压上，消耗功率为P，将它接入此变压器的次级电路中，消耗功率为P/4，则这个变压器的原副绕组的匝数比为---------------------------（）A、1∶14B、14∶1C、19.6∶1D、10∶19、如图9所示，电路中保持电源电压的幅值不变，当频率由f1升高至f2时，电流表和电压表的读数变化情况是----------------------------（）A、电压表和电流表的读数均变大B、电流表和电压表的读数均变小C、电流表读数变小，电压表变大D、电流表读数变大，电压表变小10、在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是------------------------------------------------------------（）A、大小、相位都相等B、大小相等、线电流超前相应的相电流900At)30sin(310At)60sin(10tAsin220C、线电流大小为相电流大小的倍、线电流超前相应的相电流D、线电流大小为相电流大小的倍、线电流滞后相应的相电流11、图11所示电路的二极管是理想器件，AO两端的电压UAO为----------（）A、4VB、-10VC、-4VD、0V图11图1212、图12所示电路的逻辑表达式为------------------------------（）A、F=ABB、F=BCC、F=ACD、F=ABC13、图13所示电路中，已知A=1，JK触发器的功能是--------------（）A、计数B、置1C、置0D、保持图13图1414、图示电路，要使电路能够产生振荡，则A、B、C、D四应连接-----（）A、A-B，C-DB、A-C，B-DC、A-D，B-CD、无论如何连接都不能产生振荡15、某放大器的幅频特性如图，则该放大器的通频带为---------------（）A、70MHZB、80MHZC、90MHZD、100MHZ330330ABFrcT●图15图1716、满足使T触发器的次态为1的组合是-------------------------（）A、T=0，Q=0B、T=1，Q=1C、T=Q，Q=0D、T=Q，Q=117、某门电路的输入信号A和B，输出信号Y的波形如图17所示，该门电路是--------------------------------------------------------------（）A、或非门B、与非门C、同或门D、异或门18、三极管3AX80的正常用途是----------------------------------（）A、低频小功率放大B、高频小功率放大C、高频大...
