基于单片机的数控音频功率放大器VIP免费

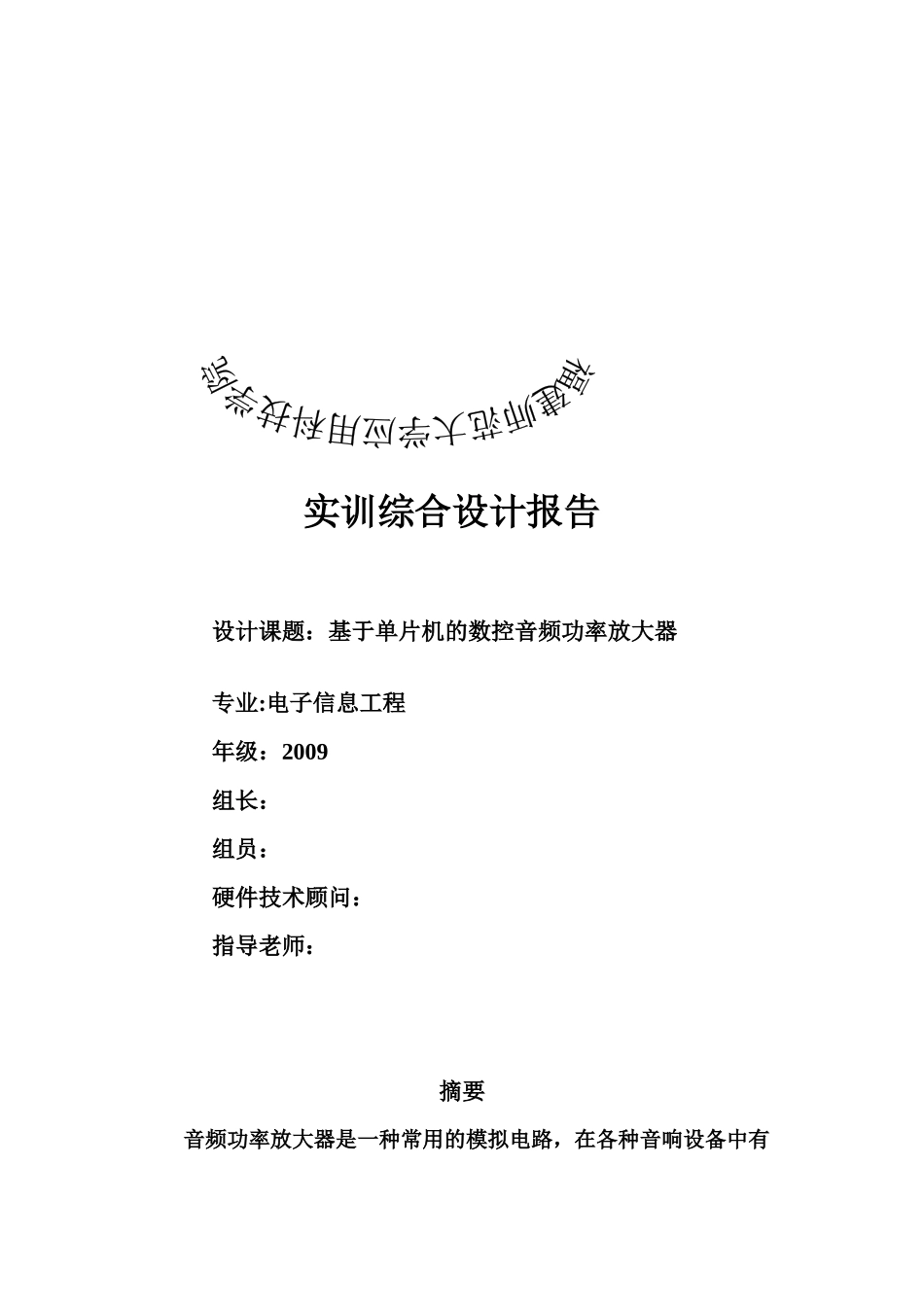

实训综合设计报告设计课题：基于单片机的数控音频功率放大器专业:电子信息工程年级：2009组长：组员：硬件技术顾问：指导老师：摘要音频功率放大器是一种常用的模拟电路，在各种音响设备中有着广泛应用。传统模拟控制音频功率放大器增益采用电位器控制，具有故障率高，不易与计算机、遥控器等数字电路接口等缺点，相比较起来数字控制音频功率放大器具有明显的优势，在电视机、组合音响、mp3播放器等家电设备中应用非常广泛。关键词：单片机、可控增益放大器、液晶AbstartAudiopoweramplifierisacommonlyusedanalogcircuit,inallkindsofaudioequipmenthasbeenwidelyused.Traditionalsimulationcontrolaudioamplifiergainthepotentiometercontrol,hasthehighfailure,noteasywiththecomputer,digitalinterfacecircuitandremotecontrolshortcomings,suchas,bycomparisondigitalcontrolaudiopoweramplifierhasobviousadvantagesintelevision,combinedsound,mp3playershomeapplianceequipmentiswidelyused.Keywords:Single-chipmicrocomputer、Controllablegainamplifier、LCD目录摘要------------------------------------------------------------------------------1Abstart--------------------------------------------------------------------------2前言------------------------------------------------------------------------------31、总体设计--------------------------------------------------------------------41.1、电路功能基本概述--------------------------------------------52、硬件设计--------------------------------------------------------------------62.1、LCD显示电路-------------------------------------------------62.2、单片机接口电路-----------------------------------------------72.3、功率放大电路--------------------------------------------------73、软件设计3.1、模块设计--------------------------------------------------------83.2、主程序流程图--------------------------------------------------83.3、显示子程序流程图--------------------------------------------94、总结---------------------------------------------------------------------------105、任务分工---------------------------------------------------------------------116、附录---------------------------------------------------------------------------117、实物图------------------------------------------------------------------------23前言音频功率放大器在我们的生活中无处不在，传统的音频功率放大器是用电位器调节音量的大小以及音调的控制。随着电子技术的不断发展，而如今的音频功率放大器已经向数字方向发展，从使用方面更能满足人们的需求。无限控制音频的产品也越来越多，本次设计是基于DAC0832来控制放大器的增益,辅以STC89S52单片机进行控制,增益的调整和控制是通过给DAC0832数据口不同的值实现增益的控制,较好地实现了可控增益放大器。利用DAC0832容易实现对放大器增益的控制,且具有电路简单、控制方便、成本低廉等优点。可控增益放大器可应用于采集系统中的信号调理或要求放大器增益能程控的场合。1、总体设计1.1、电路基本功能概述基于单片机的数控音频功率放大器,采用数模DAC0832进行增益的控制,用STC89C52单片机进行控制,通过数模转换器能较好地实现了增益放大。其最大特色就在于实现了用数字的方法控制模拟电路，即音量和音调的控制。电路基本结构如下：ViMCULCDKey前级程控放大功率放大器利用数模转换器能较容易实现对放大器增益的控制,且具有电路简单、控制方便、成本低廉等优点。通过采取措施也可实现对放大器增益较高精度的控制,增益的调整是通过给DAC0832不通的数据，然后DAC0832的Iout1和Iout2输出不同的电流,再经过一级运放把电流输出转化为电压输出，这样就达到了增益的控制。基于STC89C52单片机的数控音频功率放大器的硬件设计，首先采用分块设计的方法。将整个系统分为：MCU主控电路、LCD显示电路模...
