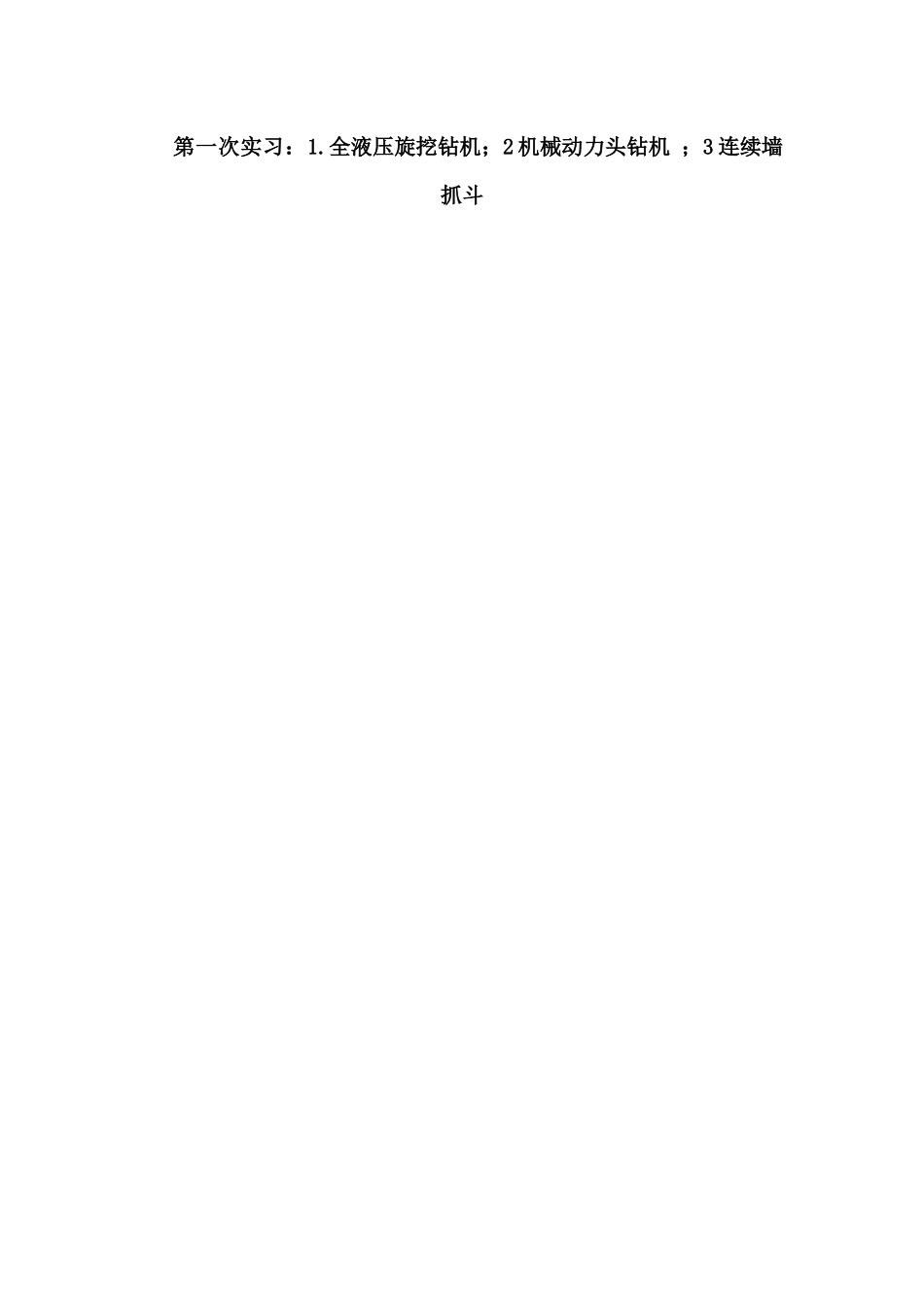

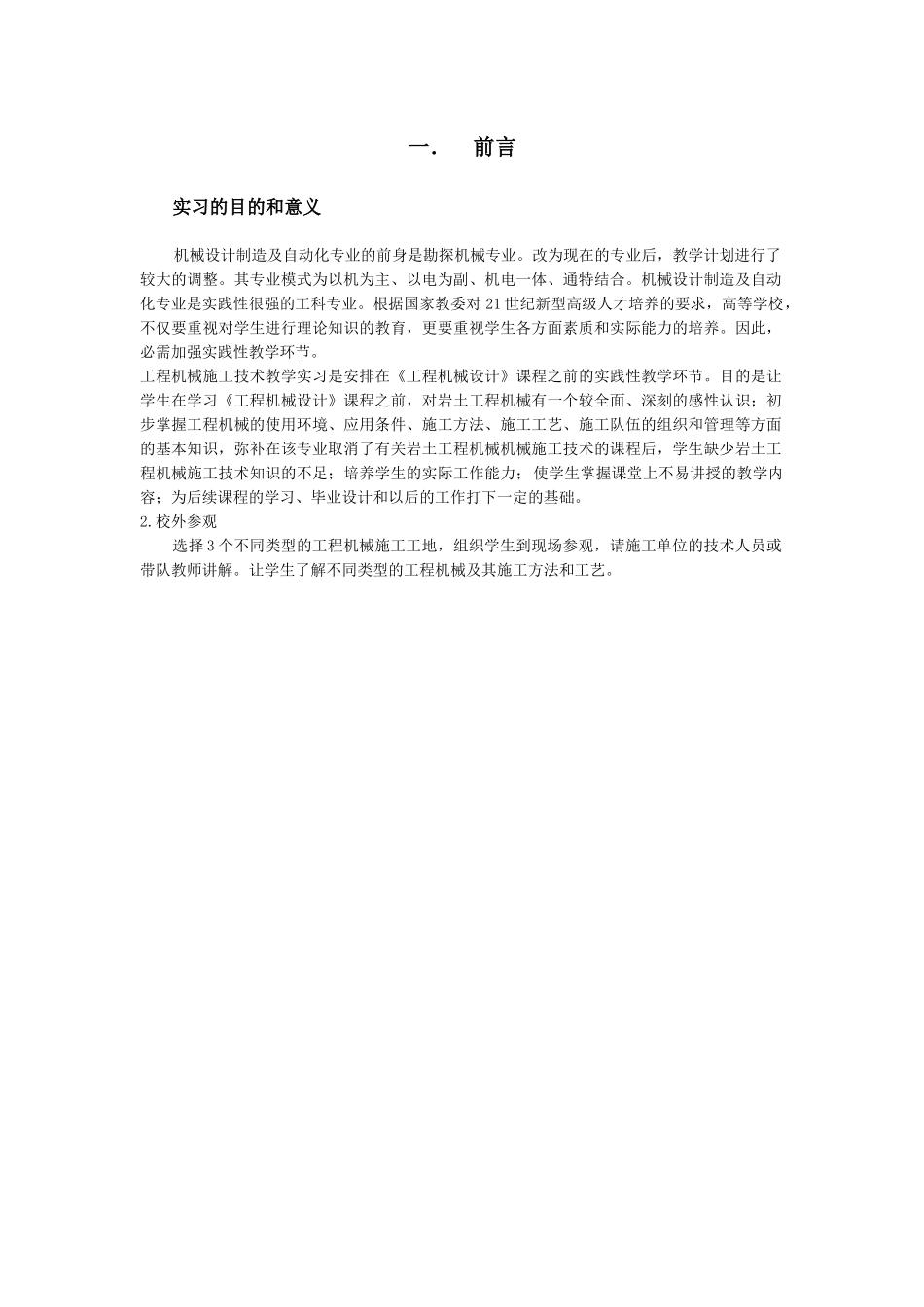

工程机械实习报告一．前言实习的目的和意义机械设计制造及自动化专业的前身是勘探机械专业。改为现在的专业后，教学计划进行了较大的调整。其专业模式为以机为主、以电为副、机电一体、通特结合。机械设计制造及自动化专业是实践性很强的工科专业。根据国家教委对21世纪新型高级人才培养的要求，高等学校，不仅要重视对学生进行理论知识的教育，更要重视学生各方面素质和实际能力的培养。因此，必需加强实践性教学环节。工程机械施工技术教学实习是安排在《工程机械设计》课程之前的实践性教学环节。目的是让学生在学习《工程机械设计》课程之前，对岩土工程机械有一个较全面、深刻的感性认识；初步掌握工程机械的使用环境、应用条件、施工方法、施工工艺、施工队伍的组织和管理等方面的基本知识，弥补在该专业取消了有关岩土工程机械机械施工技术的课程后，学生缺少岩土工程机械施工技术知识的不足；培养学生的实际工作能力；使学生掌握课堂上不易讲授的教学内容；为后续课程的学习、毕业设计和以后的工作打下一定的基础。2.校外参观选择3个不同类型的工程机械施工工地，组织学生到现场参观，请施工单位的技术人员或带队教师讲解。让学生了解不同类型的工程机械及其施工方法和工艺。第一次实习：1.全液压旋挖钻机；2机械动力头钻机；3连续墙抓斗全液压旋挖钻机用于桩基础工程现场灌注桩钻孔施工的桩工机械，其功能多，适用于以下范围。(1)配置不同的钻具如短螺旋钻头、螺旋回转斗、岩心螺旋钻头等，采用相应的钻进工艺，可适用于各种粘性土、粉土、填土、中等密实以上的砂土、碎石土、中等硬度风化岩层的干式(短螺旋)或湿式(回转斗)、岩层(岩心钻)的成孔作业。(2)配置液压打桩锤，可用于建筑基础预制混凝土桩或钢桩施工。(3)配置长螺旋钻头、液压抓斗，可分别进行长螺旋钻孔和地下连续墙施工。这种设备由于具有上述特点，加之其施工安全、文明、质量好、公害低、效率高而广泛应用于道路、桥梁、码头、高层建筑等大型重点工程的基础施工，目前已成为发达国家钻孔灌注桩施工的主要成孔设备。SWDM-20型旋挖钻机主要结构原理(1)底盘。该机底盘采用专用的履带可伸缩式底盘结构，由山河智能公司自主设计制造，四轮一带采用进口件，具有结构可靠，刚性好，承载力大，稳定性好的特点。(2)转台。转台主要包括回转减速机、回转支承、转台主体、钻桅支承等组成。其作用是承载上部重量，并使之作回转运动。该机转台与专用底盘结构相适应，可内置安装主、副卷扬，并确保主、副卷扬足够的安装空间。既确保了整机结构及重心布置合理，工作稳定性好，又使主、副卷扬滚筒采用大直径结构，以减少钢丝绳在滚筒上的缠绕层数，从结构设计上减少钢丝绳的相互挤压摩擦，提高钢丝绳的使用寿命成为可能。(3)钻桅及变幅机构。钻桅采用箱形截面，共有三节，上部鹅头和下部一节钻桅与主钻桅之间采用折叠式结构。变幅机构如图4所示，由动臂4、三角架1、连杆5及变幅油缸2、6组成。该钻桅及变幅机构具有如下结构特点：a.钻桅变幅油缸下铰座与动臂的上铰轴同轴，结构简单，拆装方便，便于维修；b.钻机运输或转场组装时，利用自身的动力和结构，不需要吊车辅助即可在主钻桅小于90°倾角(钻桅处于后倾状态)时实现下钻桅与主钻桅的自装自卸功能，降低了客户的使用成本，并提高了设备装卸时的稳定性。c.通过钻桅、动臂、三角架、各变幅油缸及连杆各铰接点的优化设计，增大了钻桅的驱动力，确保了动力头处于任意钻桅位置都能实现钻桅的平举和变幅。确保该机工作半径大，适应能力强。(4)主、副卷扬。主卷扬采用大直径卷筒结构，60米钻孔深度的钢丝绳在卷筒上为单层缠绕，有效地解决了多层缠绕结构钢丝绳之间的相互挤压磨损，确保了钢丝绳的使用寿命。卷扬减速机为力士乐公司的GFT系列。主卷扬可实现双速控制，且有自由下放功能，以适应钻进的需要。控制方式为液压先导控制，主副卷扬配有压绳器。(5)动力头。动力头主要包括托架和驱动器。如图5所示，由液压泵供油带动液压马达，经减速机和驱动齿轮后，以低速大扭矩的形式通过套管式驱动轴传递给钻杆。对机锁和摩阻两种钻杆均适用。(6)钻杆。一般选用国内质量可靠的配套。...
