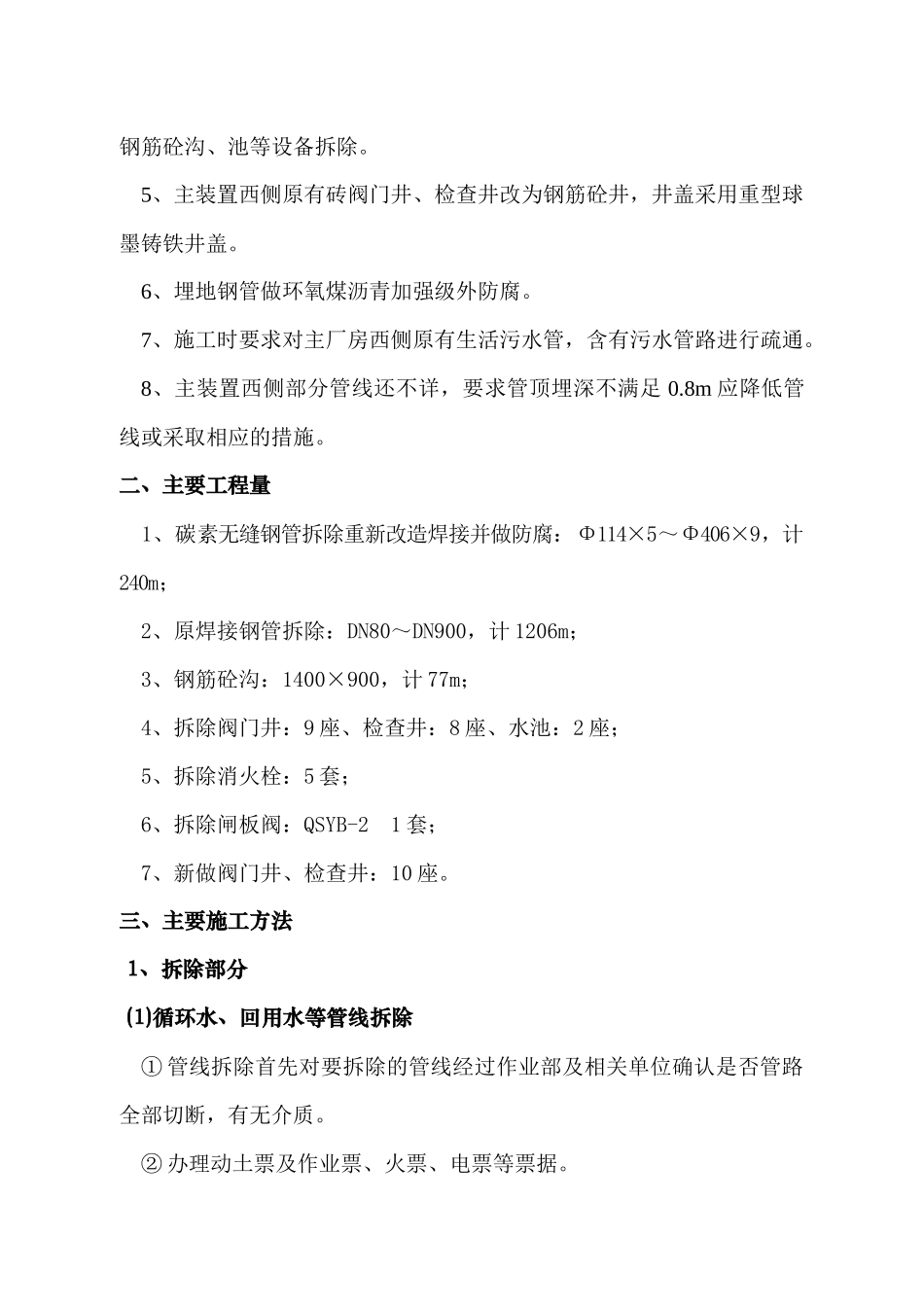

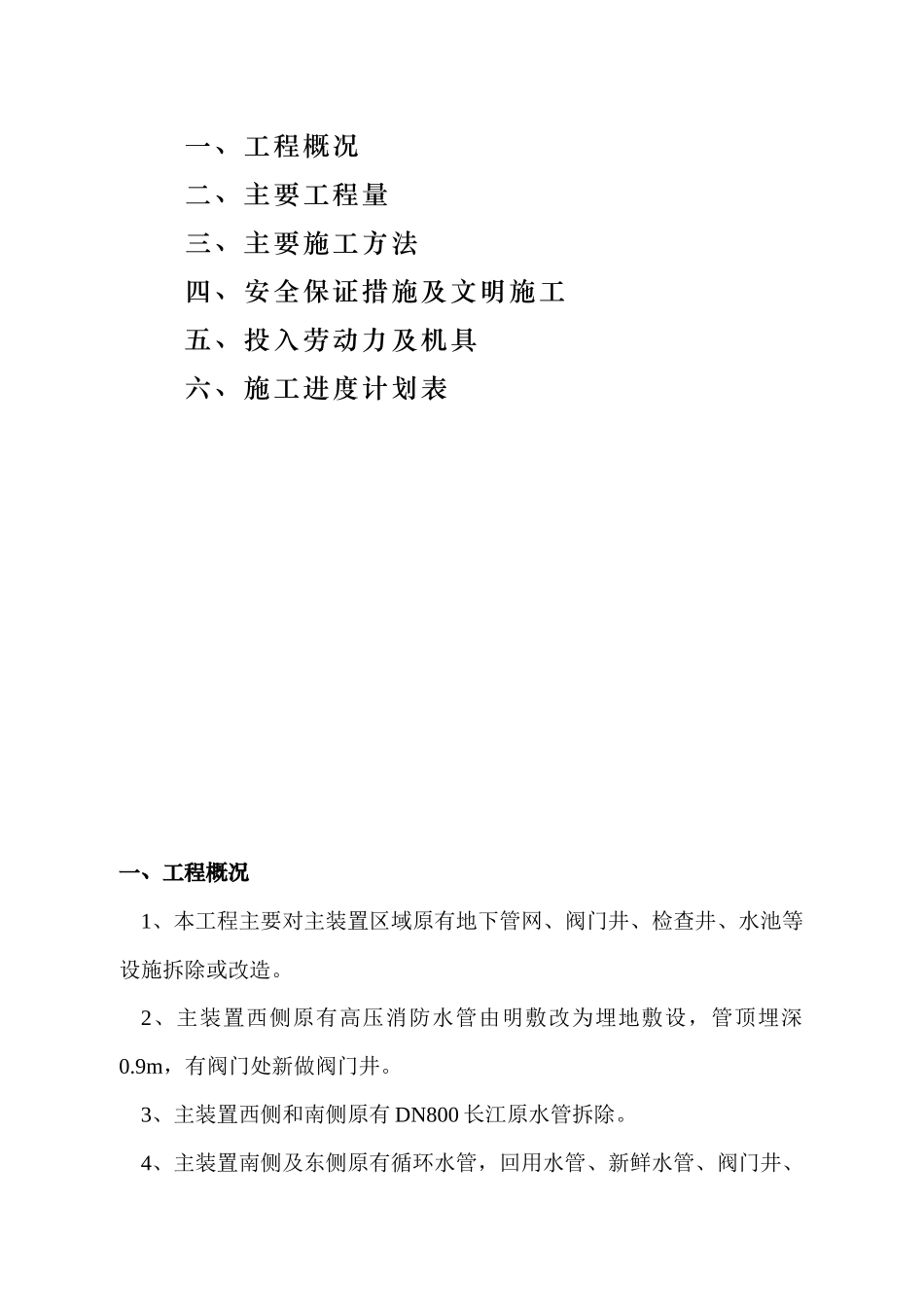

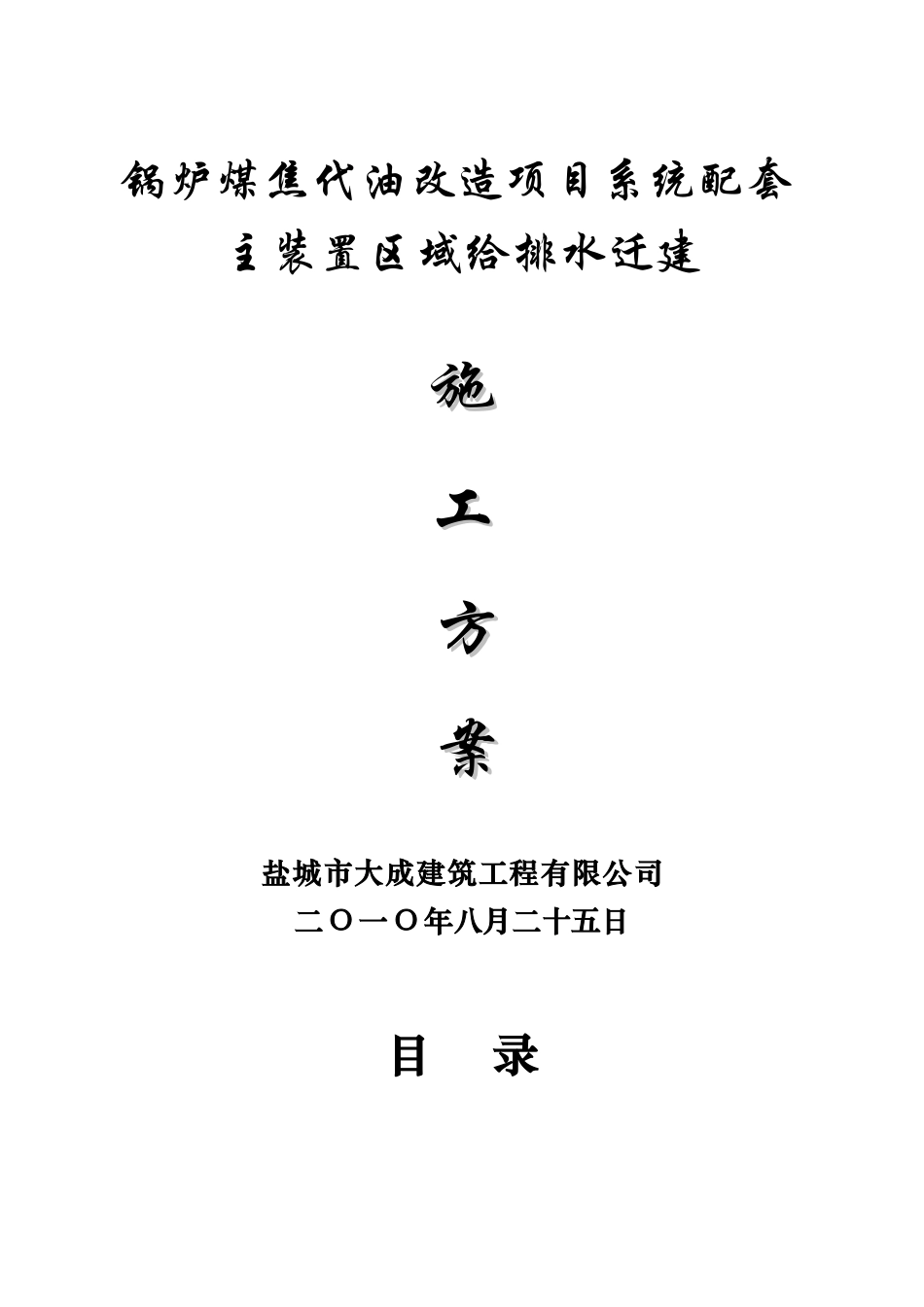

锅炉煤焦代油改造项目系统配套主装置区域给排水迁建施施工工方方案案盐城市大成建筑工程有限公司二O一O年八月二十五日目录一、工程概况二、主要工程量三、主要施工方法四、安全保证措施及文明施工五、投入劳动力及机具六、施工进度计划表一、工程概况1、本工程主要对主装置区域原有地下管网、阀门井、检查井、水池等设施拆除或改造。2、主装置西侧原有高压消防水管由明敷改为埋地敷设，管顶埋深0.9m，有阀门处新做阀门井。3、主装置西侧和南侧原有DN800长江原水管拆除。4、主装置南侧及东侧原有循环水管，回用水管、新鲜水管、阀门井、钢筋砼沟、池等设备拆除。5、主装置西侧原有砖阀门井、检查井改为钢筋砼井，井盖采用重型球墨铸铁井盖。6、埋地钢管做环氧煤沥青加强级外防腐。7、施工时要求对主厂房西侧原有生活污水管，含有污水管路进行疏通。8、主装置西侧部分管线还不详，要求管顶埋深不满足0.8m应降低管线或采取相应的措施。二、主要工程量1、碳素无缝钢管拆除重新改造焊接并做防腐：Φ114×5～Φ406×9，计240m；2、原焊接钢管拆除：DN80～DN900，计1206m；3、钢筋砼沟：1400×900，计77m；4、拆除阀门井：9座、检查井：8座、水池：2座；5、拆除消火栓：5套；6、拆除闸板阀：QSYB-21套；7、新做阀门井、检查井：10座。三、主要施工方法1、拆除部分(1)循环水、回用水等管线拆除①管线拆除首先对要拆除的管线经过作业部及相关单位确认是否管路全部切断，有无介质。②办理动土票及作业票、火票、电票等票据。③要开挖的范围采用白灰洒线放出施工界线，并对施工区域认真仔细的清查有无其它图中未反映的电缆和管线等。④土方采用机械加人工开挖，挖出的土方堆在管网的北侧，南侧原有临时道留下给运输车及吊车装运管道用回库运垃圾通行道用。⑤拆除顺序先从装置南边西头向东退进拆，拆至东头止，接着从西头向东拆除钢筋砼沟，再拆装置东侧自南向北头侧。⑥管线上表面的土方开挖完毕后，采用气割分段分管线切割，并将管线集中堆放，采用8T汽车吊装4.5T自卸车运至物资供应处库房。⑦管沟及时回填土方，并采用70型挖掘机碾压。(2)钢筋砼沟拆除①采用一台70型挖掘机、一台220风炮机，同时施工，边打碎、边用挖机将碎料挖出装车运出现场。②钢筋砼沟拆除和管线拆除后及时将挖出的管沟土方边回填边碾压，直至填到要求为止。(3)原长江水管线拆除①首先将装置西侧经四路水沟东侧采用人工将原长江水管线土方挖开，切断管线用20mm厚的盲板封堵焊死，然后将装置区内的管线土方全部挖开，分段切割拆除。管内及沟内雨水采用Φ100污水泵2台抽水。②长江原水管线南北方向紧靠高压电缆沟，并且横穿电缆沟，加上原电缆沟壁均为红砖砌筑部分明显内倾，同时电缆沟东侧沟壁部分压在管线及阀门边缘上，另外管线上表面沿途共有8棵大树根Φ400mm，拆除管线时，沟壁可能会内塌倾倒，为确保安全，经建设单位、监理单位、电修等相关单位代表现场商定，采取保护措施，首先将电缆沟盖板揭开（充砂后恢复），并将沟内尖硬杂物清理干净，对整个电缆沟再充砂600mm厚覆盖保护，再在上面用木工板铺盖，确保沟壁内翻时不损伤电缆，影响拆除管线的电缆沟部分需拆除后按原样恢复。③拆除的管线及时用25T汽车吊在经四路边将拆除的管段、阀门、管件用4.5T自卸车或8T运输车运送至物资中心仓库。(4)水池、阀井拆除：①各种阀井、排水井采用人工拆除，人工开挖土方，施工一个开挖一个。②拆除的钢筋砼、阀井等建筑垃圾及时装运，同样采用4.5T自卸车运至7.5亩地，运距1.2km。2、高压消防管线施工(1)施工程序制订施工计划→测量安装管道线路→提供增加的管线规格数量和原有管线作除锈环氧煤沥青加强级防腐→管线预制→开挖沟槽→拆除原有管线改造后的管线安装→水压试验、冲洗→焊接接头防腐→回填砂或土。(2)除锈①除锈，管线采用电动碗刷并用手敲铲或动力工具敲铲的除锈方法，通常与钢丝刷除锈方法共同使用。②将管道表面的污垢，油脂、锈、氧化皮、焊渣等清除干净报请监理工程师、业主代表验收合格后再进行下一道工序。(3)环氧煤沥青加强级防腐①首先在钢管除锈验收合格后须涂一道冷底子油、环氧煤沥青漆涂层做封闭层，再...
