基坑支护施工组织设计VIP免费

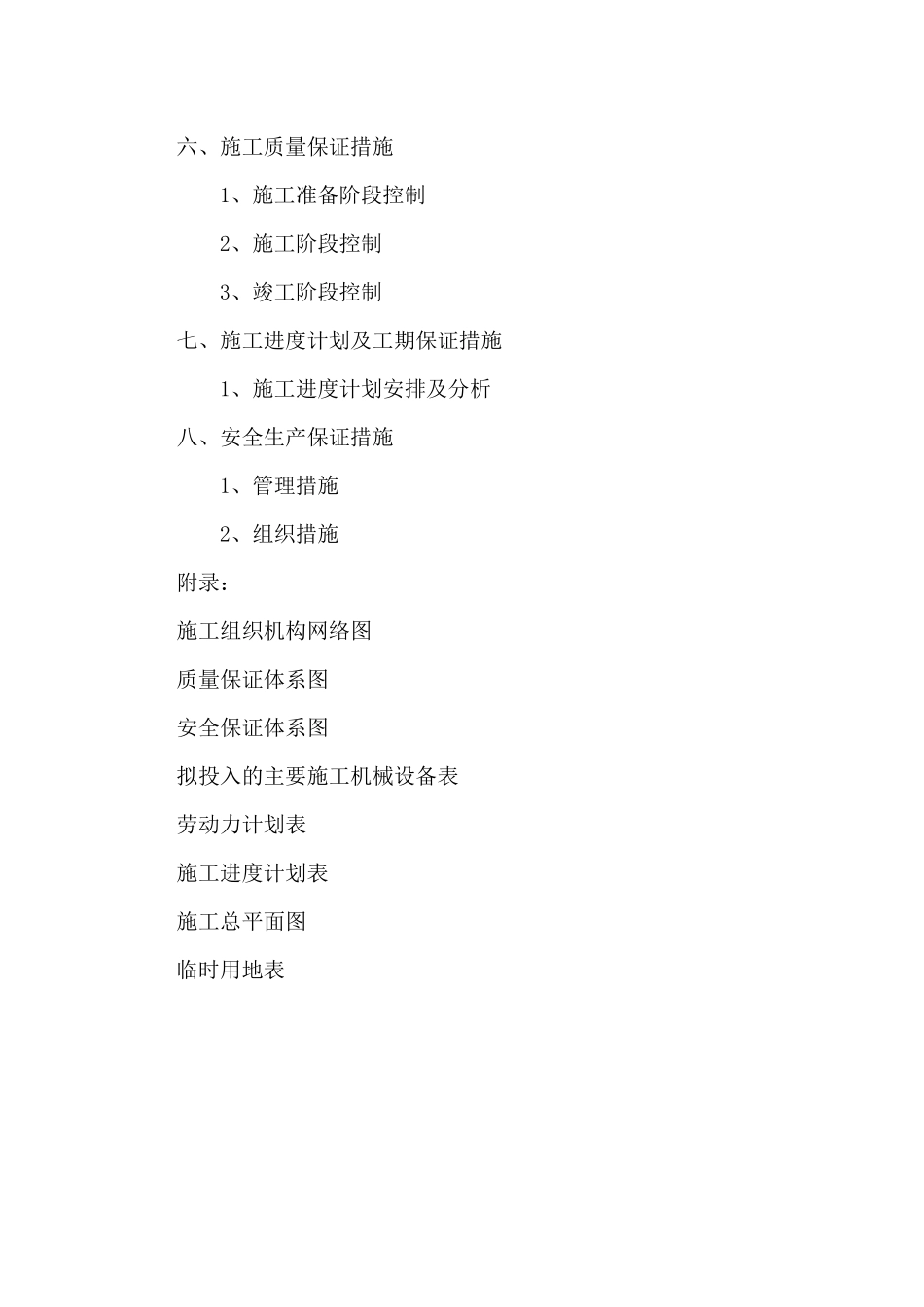

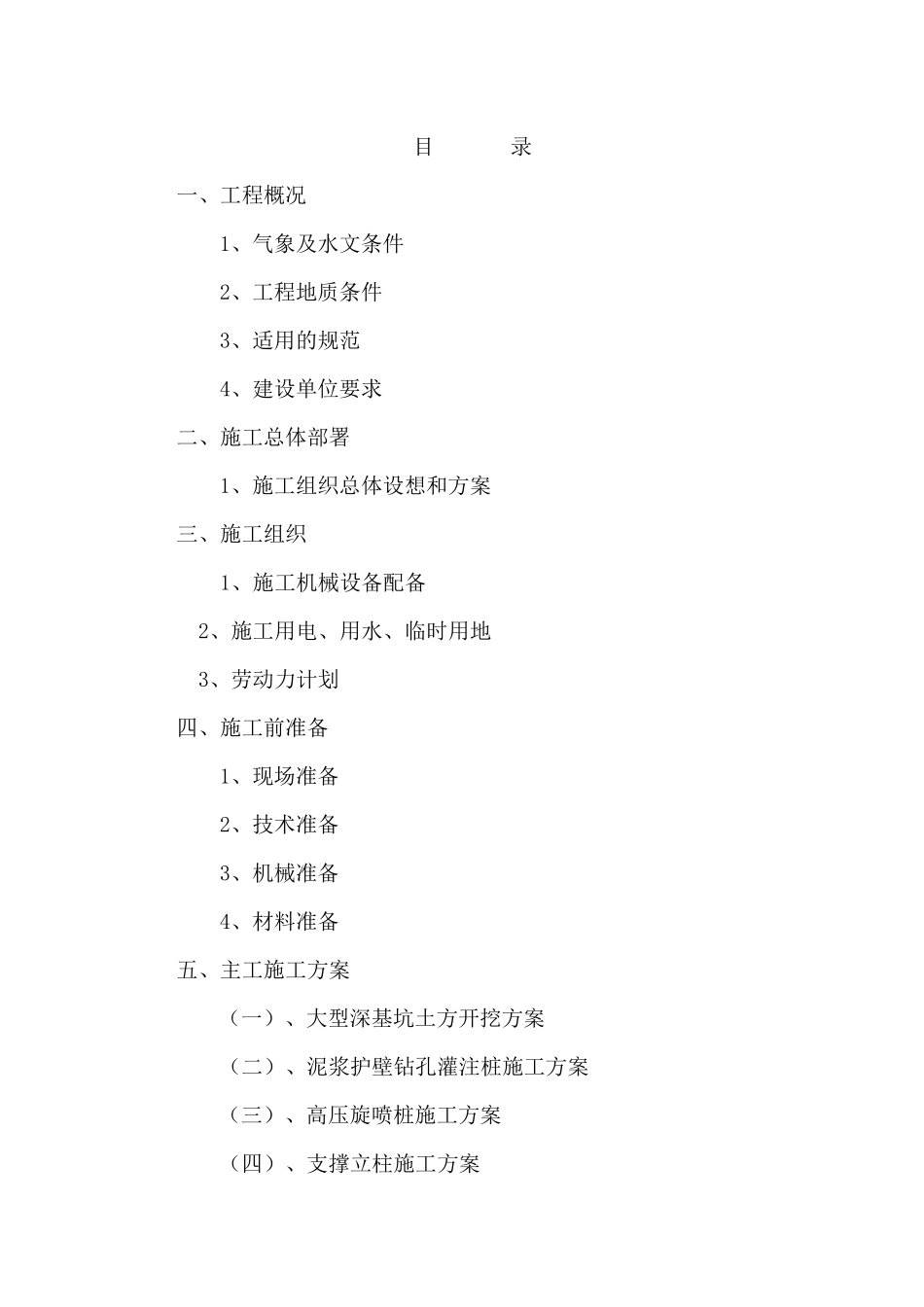

目录一、工程概况1、气象及水文条件2、工程地质条件3、适用的规范4、建设单位要求二、施工总体部署1、施工组织总体设想和方案三、施工组织1、施工机械设备配备2、施工用电、用水、临时用地3、劳动力计划四、施工前准备1、现场准备2、技术准备3、机械准备4、材料准备五、主工施工方案（一）、大型深基坑土方开挖方案（二）、泥浆护壁钻孔灌注桩施工方案（三）、高压旋喷桩施工方案（四）、支撑立柱施工方案六、施工质量保证措施1、施工准备阶段控制2、施工阶段控制3、竣工阶段控制七、施工进度计划及工期保证措施1、施工进度计划安排及分析八、安全生产保证措施1、管理措施2、组织措施附录：施工组织机构网络图质量保证体系图安全保证体系图拟投入的主要施工机械设备表劳动力计划表施工进度计划表施工总平面图临时用地表一、工程概况本工程为苏州市金科王府大酒店基坑围护工程，工程位于苏州市滨河路苏州建科院大楼南侧。基坑平面为U型，占地面积约为7000m2。本基坑围护工程由无锡市勘察设计研究院有限公司进行设计，工程±0.00相当于黄海标高4.68m，室外天然地面标高平均值2.4左右。地下室底板板底标高从±0.00起算为-7.7m。本基坑侧壁安全等级一级，重要性系数为1.1。根据基坑周边的情况，本工程基坑围护设计采用二种支护形式相结合进行：首先在浅部土层进行放坡开挖，根据场地情况，放坡坡度为1：0.6，分层做土钉墙，土钉墙深度为3.0m；3.0m以下场地大部分位置采用围护桩加锚杆支护，围护桩采用桩径1000@1200钻孔灌注桩，锚杆采用预应力锚杆，根据场地地质情况不同，分别采用3~5道锚进行支护；局部由于场地条件限制，基坑存在有阳角位置，采用局部钢筋混凝土内支撑，以对撑为主，中间设置支柱，以保证支撑的安全性。为防止地下水对基坑产生不良影响，在围护桩外设置一道双重管的高压旋喷桩，旋喷桩采用桩径600@400，搭接200，以封闭基坑外侧地下水。针对影像楼及中山路距离老楼较近的位置，由于杂填土较厚，土性较差，采用了压密注浆进行了坑外土体加固。压密注浆间距为0.8m，布置2~4排，注浆深度为5.5m，注浆压力为1.0~1.5Mpa。1、气象及水文条件无锡市气候温和湿润，雨量充沛，属长江下游季风温湿气候带。据无锡市气象台统计资料：年平均降水量为1241.3mm，但从多年降水量资料分析，年际变化较大，年平均蒸发量为1290.5mm，年平均相对湿度79%，年平均气温15.4℃。气候变化的特点是：冬季偏北风占多，受海洋季风的影响，炎热湿润，春夏之交多“梅雨”，夏末秋初有台风，干湿冷暖时来适量，春夏秋冬季节分明。无锡市地表水系十分发育，河网密布，河湖水们的变化与降水量年际、年内的变化基本一致，稍有滞后，从近几十年来资料反映，市区多年平均水位为1.154m。2、工程地质条件本工程拟建场地自然标高一般为4.20米，地势较平坦，场地为原建筑物拆除征用地。在勘探深度内全为第四纪冲积层属长江中下游冲积沉积，地貌单元为冲湖积平原。各土层的分布情况详见《无锡市第二人民医院综合病房楼岩土工程勘察报告》。3、适用的规范《桩基技术规范》（JGJ94-94）《地基处理技术规范》(JGJ79-91)《混凝土质量控制手册》（GB50164-92）4、建设单位要求①工期要求以建设单位开工令为准，施工总工期为60天。包括围护桩，高压旋喷桩，土方开挖，喷锚土钉，锚杆及冠梁，内支撑，压密注浆等的施工时间。②质量要求按时国家颁发《建筑地基基础工程施工质量验收规范》，本工程必须一次验收100%达到合格标准。③其他要求施工过程要做到安全生产，文明施工，施工现场平面布置要求在规定的施工用地范围内、材料、设备堆放整齐，保持场地卫生。加强现场消防保卫工作，搞好物资管理，严防火灾，按标化要求进行现场施工。二、施工总体部署1、施工组织总体设想和方案本工程拟建场地为拆迁用地,场地上存在混凝土地坪、建筑垃圾以及原房屋基础、地下障碍物等，为确保钻孔灌注桩、高压旋喷桩能顺利钻孔，建议在先在原地坪围护桩位置挖沟槽,沟槽宽度1.5m，深度1.0~2.0米,挖除障碍物，进行钻孔灌注桩的施工；钻孔灌注桩施工完的位置紧跟着进行高压旋喷桩施工，围护桩和高压旋喷桩施工完成一段后开始依次进行土方...
