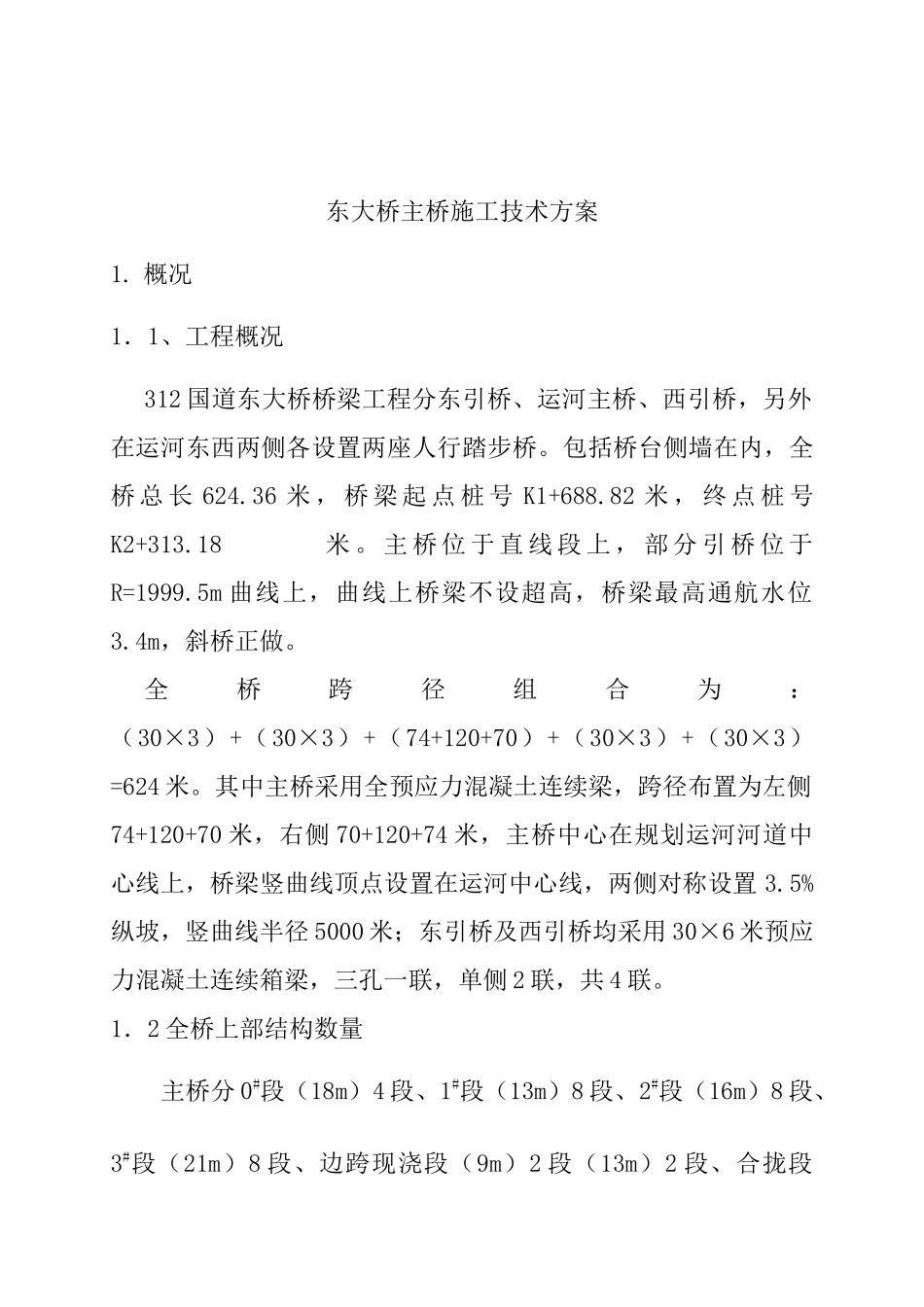

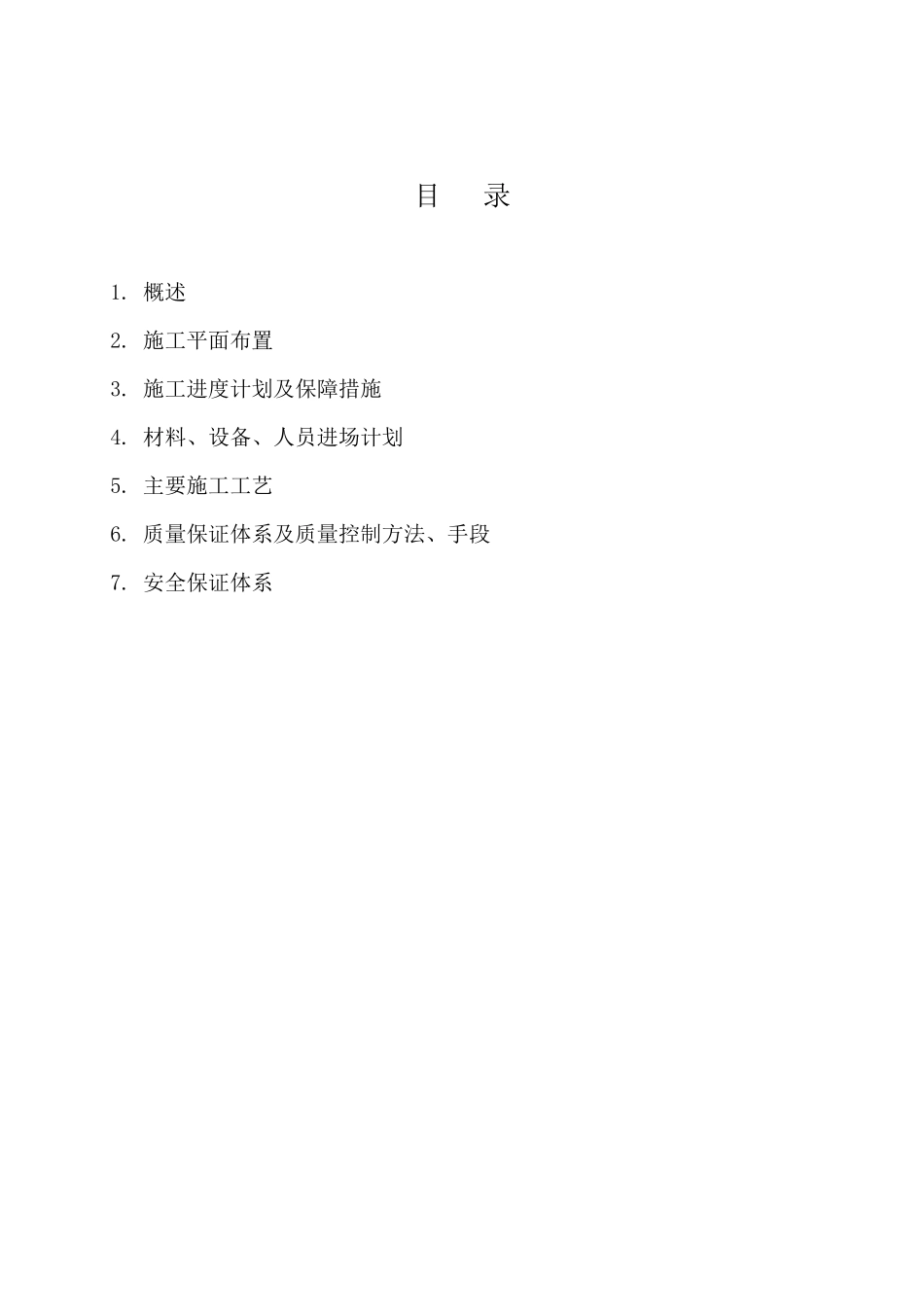

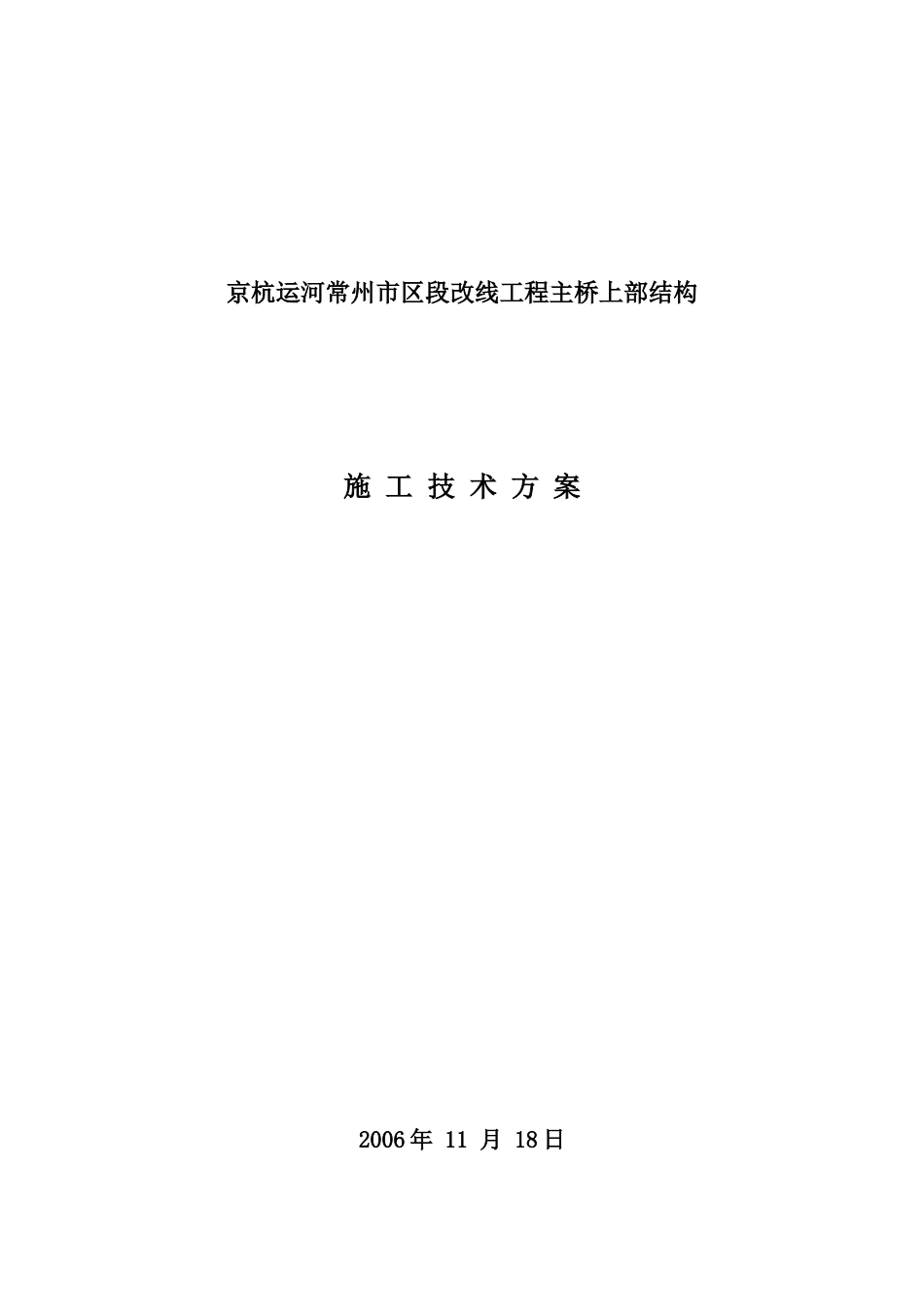

京杭运河常州市区段改线工程主桥上部结构施工技术方案2006年11月18日目录1.概述2.施工平面布置3.施工进度计划及保障措施4.材料、设备、人员进场计划5.主要施工工艺6.质量保证体系及质量控制方法、手段7.安全保证体系东大桥主桥施工技术方案1.概况1．1、工程概况312国道东大桥桥梁工程分东引桥、运河主桥、西引桥，另外在运河东西两侧各设置两座人行踏步桥。包括桥台侧墙在内，全桥总长624.36米，桥梁起点桩号K1+688.82米，终点桩号K2+313.18米。主桥位于直线段上，部分引桥位于R=1999.5m曲线上，曲线上桥梁不设超高，桥梁最高通航水位3.4m，斜桥正做。全桥跨径组合为：（30×3）+（30×3）+（74+120+70）+（30×3）+（30×3）=624米。其中主桥采用全预应力混凝土连续梁，跨径布置为左侧74+120+70米，右侧70+120+74米，主桥中心在规划运河河道中心线上，桥梁竖曲线顶点设置在运河中心线，两侧对称设置3.5%纵坡，竖曲线半径5000米；东引桥及西引桥均采用30×6米预应力混凝土连续箱梁，三孔一联，单侧2联，共4联。1．2全桥上部结构数量主桥分0#段（18m）4段、1#段（13m）8段、2#段（16m）8段、3#段（21m）8段、边跨现浇段（9m）2段（13m）2段、合拢段（2m）6段，其中混凝土10445.36m3，钢筋1339.54T，钢绞线561.5T，精轧螺纹钢78.66T。2．施工平面布置2．1办公生活设施我部将在主桥南侧附近布置队施工生活区，内设3间彩钢板房办公室、7间彩钢板房宿舍、27间石棉瓦房宿舍及其它生活附属设施，参见办公生活区域平面布置图2-1：图2-1办公生活区域平面布置图2．2钢筋、模板加工棚钢筋、模板堆场及加工场临时设置于7#墩与8#墩之间，待0、1#段施工结束后移至0、1#段下方，四周用彩钢板封闭，并在南侧进场道路处留有进出口。2．3临时供水供电本工程生活用电、主桥施工等施工用电以网电为主。施工和生活用水拟由附近自来水管道引入，必要时将就地打井抽取地下水。3．施工进度计划及保障措施3．1施工进度计划主桥上部结构施工顺序严格按照设计要求：1）、连续梁墩顶固结，搭设0#段支架，现浇0#段，张拉本节段钢束，拆除0#段支架。2）、搭设1#段支架，现浇1#段，张拉本节段钢束，拆除1#段支架。3）、搭设2#段支架，现浇2#段，张拉本节段钢束，拆除2#段支架。4）、搭设3#段支架，现浇3#段，张拉本节段钢束，拆除3#段支架。5）搭设边跨现浇段支架，现浇边跨现浇段。6）搭设边跨合拢段支架，安装边跨合拢段劲性骨架，分别现浇边跨合拢段，张拉边跨顶、底板钢束及合拢段钢束，7）拆除边跨现浇段及合拢段支架，解除墩顶固结，8）搭设中跨合拢段支架，安装中跨合拢段劲性骨架，现浇中跨合拢段，张拉中跨顶、底板钢束及合拢段钢束。我队计划于12月上旬先行施工8#墩右幅0#段，并依次展开施工。具体施工计划详见《京杭运河常州市区段改线工程JHCZQ-10标主桥上部结构施工进度计划表》（附录A）。3．2施工进度保障措施3．2．1施工组织1)我们对项目实施动态计划管理，及时对工程进度实施跟踪检查和调整。根据现场情况及时调整计划，保证节点工期的实现。2)为确保本工程进度计划的实现，我队技术管理人员已经全部到位，各种机械设备及一线施工人员根据作业面的完成情况，随时进场。3)积极开展多种多样的劳动竞赛，制定多级节点工期目标，以加快工程的施工进程，不折不扣地完成项目部、业主指定的每一个节点工期要求。3．2．2科学管理1)提高机械化、标准化的施工水平，实现快速优质施工。在组织施工时，根据工程进度要求和工程特点，配备合理的机械设备，因地制宜合理布置和安排施工，提高综合机械化水平，并加强机具设备维修保养，不让设备“带病”和超负荷工作，提高设备的完好率，最大限度的发挥机具设备的作用。2)科学、合理地安排施工计划，组织连续均衡而紧凑的施工。我们将在项目部内部建立岗位目标责任制，明确各岗位音质分工与协作，加强监督与考核，以此来调动施工管理与施工生产人员的积极性，增强其工作的责任感，提高施工生产的效率。同时，我们还将加强计划实施的监督和总结工作，对工程计划的实施进行监督，并定期召开生产会议，及时协调生产安排，及进调集人力、材料和机械设备，集中力量保障...
