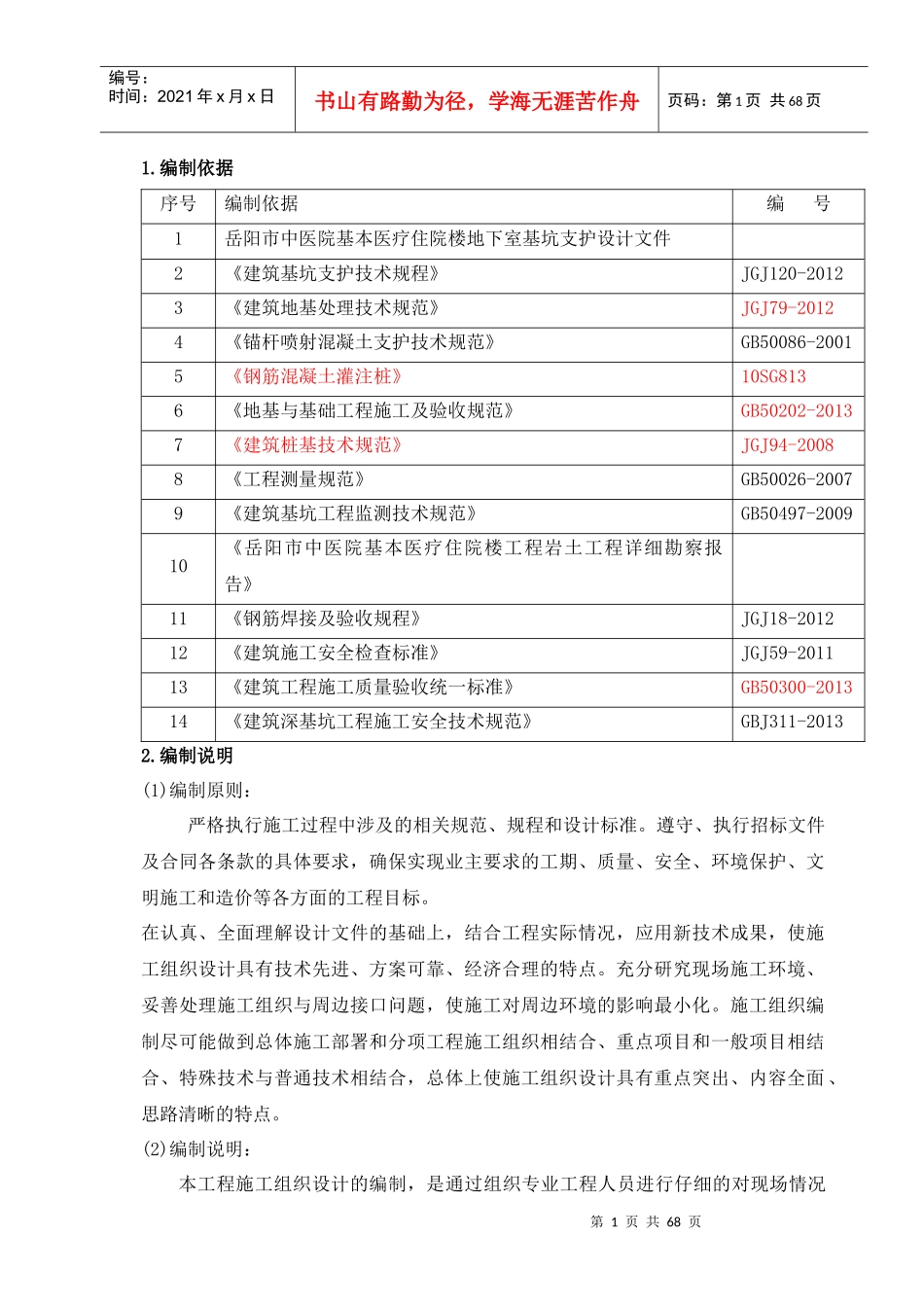

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页1.编制依据序号编制依据编号1岳阳市中医院基本医疗住院楼地下室基坑支护设计文件2《建筑基坑支护技术规程》JGJ120-20123《建筑地基处理技术规范》JGJ79-20124《锚杆喷射混凝土支护技术规范》GB50086-20015《钢筋混凝土灌注桩》10SG8136《地基与基础工程施工及验收规范》GB50202-20137《建筑桩基技术规范》JGJ94-20088《工程测量规范》GB50026-20079《建筑基坑工程监测技术规范》GB50497-200910《岳阳市中医院基本医疗住院楼工程岩土工程详细勘察报告》11《钢筋焊接及验收规程》JGJ18-201212《建筑施工安全检查标准》JGJ59-201113《建筑工程施工质量验收统一标准》GB50300-201314《建筑深基坑工程施工安全技术规范》GBJ311-20132.编制说明(1)编制原则：严格执行施工过程中涉及的相关规范、规程和设计标准。遵守、执行招标文件及合同各条款的具体要求，确保实现业主要求的工期、质量、安全、环境保护、文明施工和造价等各方面的工程目标。在认真、全面理解设计文件的基础上，结合工程实际情况，应用新技术成果，使施工组织设计具有技术先进、方案可靠、经济合理的特点。充分研究现场施工环境、妥善处理施工组织与周边接口问题，使施工对周边环境的影响最小化。施工组织编制尽可能做到总体施工部署和分项工程施工组织相结合、重点项目和一般项目相结合、特殊技术与普通技术相结合，总体上使施工组织设计具有重点突出、内容全面、思路清晰的特点。(2)编制说明：本工程施工组织设计的编制，是通过组织专业工程人员进行仔细的对现场情况第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页研究的基础上，结合本公司现有的实际施工实力和能力，围绕着确保安全、保证质量、保证工期的前提下来编写的。在本施组的编制中除了遵守业主提供的设计图纸和技术规范要求外，还参照了国家及岳阳市的有关规范要求，并结合了我司在基坑边坡支护施工方面的成功经验和科研成果。(3)基坑边坡支护应注意的重点施工期间，严格控制不利于基坑稳定因素的产生和发展，当出现基坑周边沉降、位移过大或支护不稳时，应停止施工采取加固措施，并请专家参加研讨专题会，进行论证方案后再实施。3.工程概况3.1建设项目概况序号项目概况1工程名称岳阳市中医院基本医疗住院楼地下室基坑支护工程2工程位置岳阳市中医院以东，枫桥湖路以北3建设单位岳阳市中医院4设计单位岳阳市建筑设计院5地勘单位岳阳百利勘测科技有限公司6监理单位7工程规模基坑支护周长约454米，深度约13.5米8使用年限临时性1年3.2基坑支护设计概况及现场概况1、本工本项目基坑西侧为原有建筑（门诊医技住院综合楼），基坑开挖线距原有建筑的距离为8米；基坑北侧为砖砌民房，基坑开挖线距砖砌民房的距离为5米；基坑东侧为居民出行道路，基坑开挖线距居民出行道路的距离为12米；南侧为市政道路（枫桥湖路），基坑开挖线距市政道路的距离最近处为1.5米、最宽处6.5米。2、地下管线概况：经调查，北边有一条DN200供水管3、根据设计文件，边坡支护分为八段。其中A-A1段、E-F段、F-F1段采用直径1.2米支护桩及锚索支护，A1-B-B1-B2-B3-C段、C-C1-D段、D-D1-D2-D3-D4-E段采用直径1.0米支护桩及锚索支护，F1-G段、G-A段采用双排直径1.2米支护桩支护形式。每段的具体支护长度和支护方式见下表：第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页岳阳市中医院基本医疗住院楼工程基坑支护详表支护段名称支护长度(米)支护方式支护方式简述A-A1段约58桩锚支护+挂网喷锚支护桩径1.2m，桩间距2.0m，设四道锚索，每道间距3.0m。有三道4*15.2、一道3*15.2，间距@2000，长度分别为L=32.0m/27.0m/22.0m/15.0m，轴向抗拉设计值分别为446KN/472KN/440KN/321KN；喷射100mm厚C20混凝土面层，配网φ8@200x200钢筋网，基坑深约13.45米。一道钢筋砼腰梁，三道25C槽钢腰梁。E-F段约78桩锚支护+挂网喷锚支护桩径1.2m，桩间距2.0m，设五道锚索，一至三道间距2.0m、三至五道间距2.5m。有三道5*15.2、...
