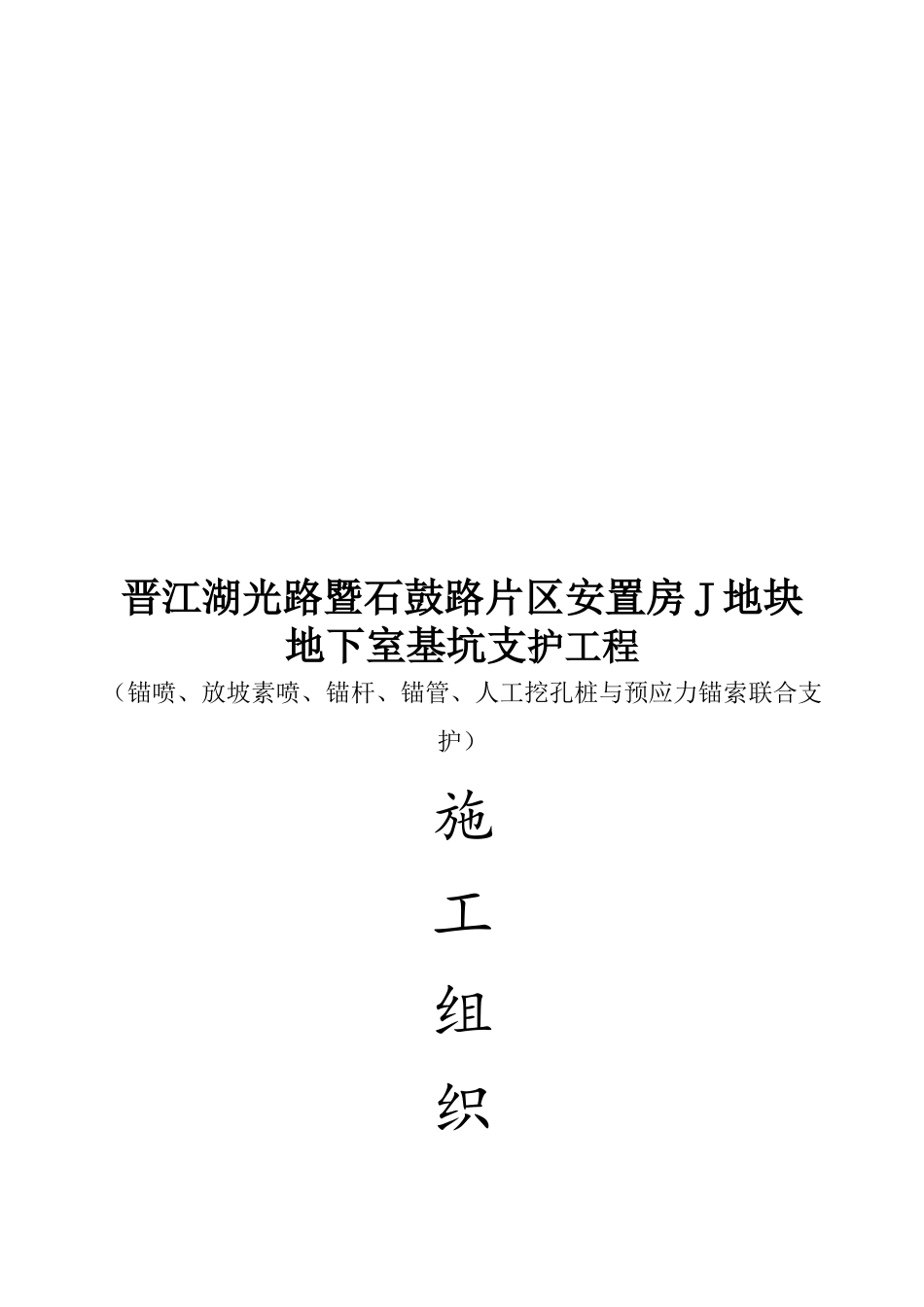

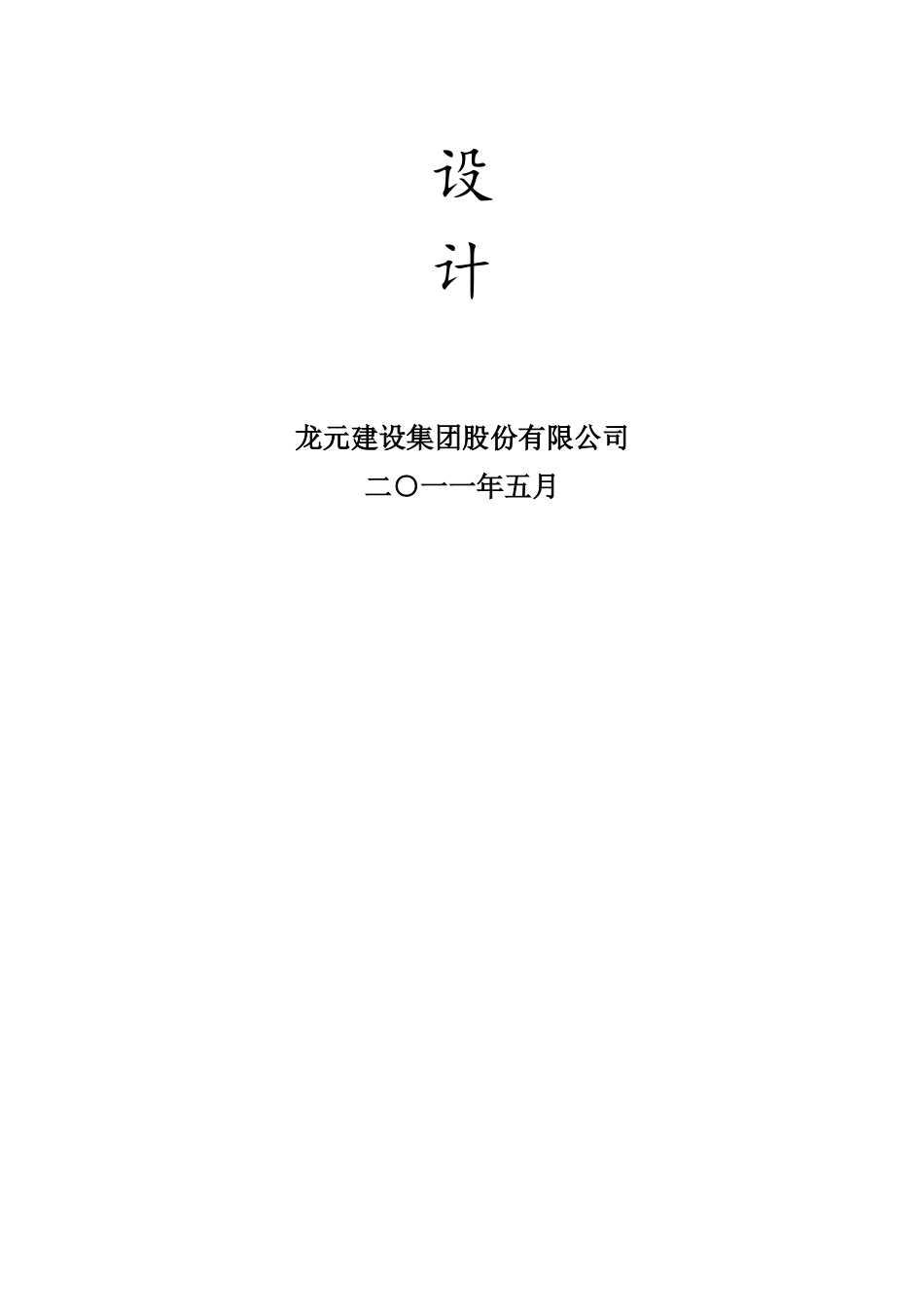

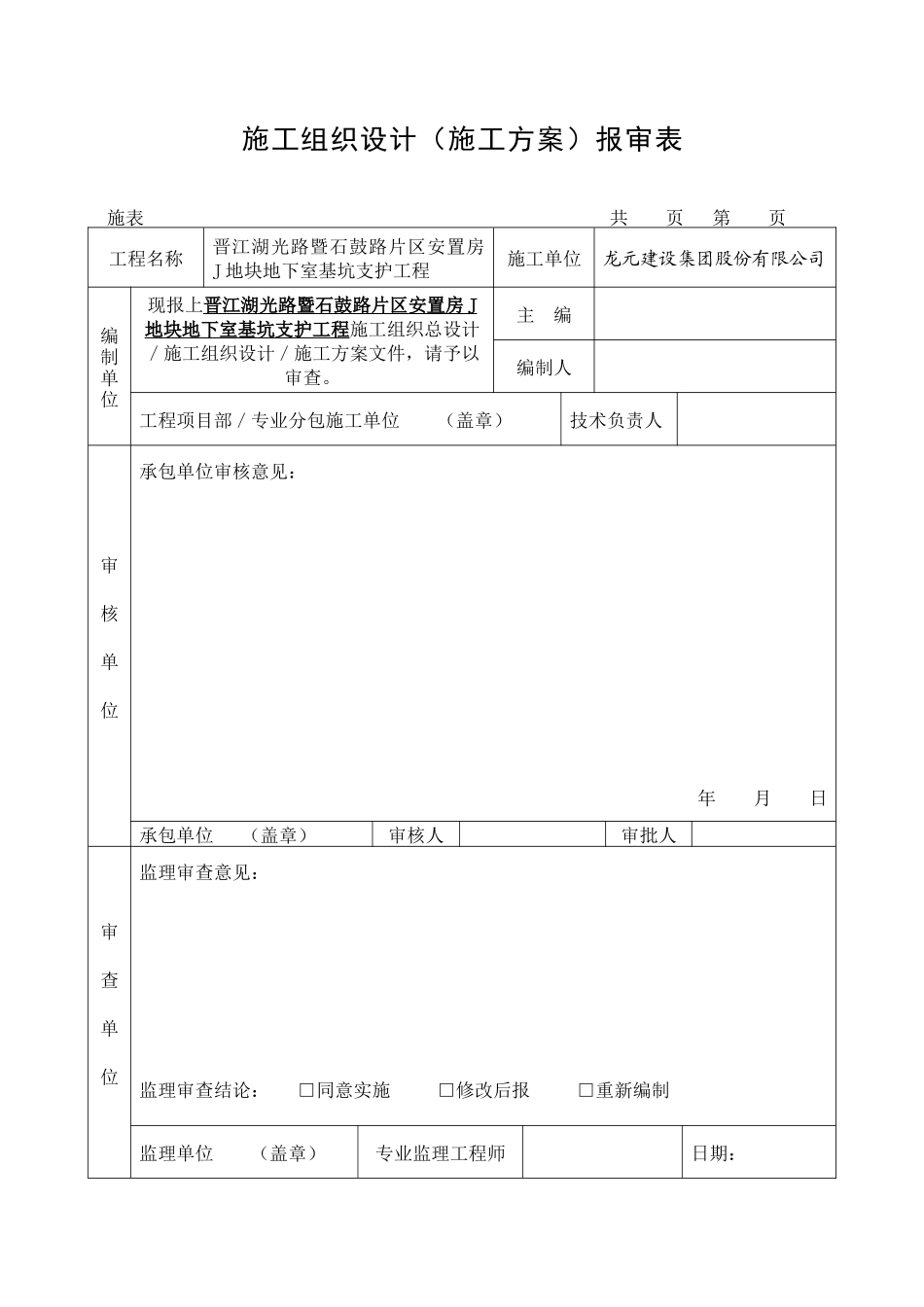

晋江湖光路暨石鼓路片区安置房J地块地下室基坑支护工程（锚喷、放坡素喷、锚杆、锚管、人工挖孔桩与预应力锚索联合支护）施工组织设计龙元建设集团股份有限公司二○一一年五月施工组织设计（施工方案）报审表施表共页第页工程名称晋江湖光路暨石鼓路片区安置房J地块地下室基坑支护工程施工单位龙元建设集团股份有限公司编制单位现报上晋江湖光路暨石鼓路片区安置房J地块地下室基坑支护工程施工组织总设计／施工组织设计／施工方案文件，请予以审查。主编编制人工程项目部／专业分包施工单位（盖章）技术负责人审核单位承包单位审核意见：年月日承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：总目录一、编写说明二、工程及地质概况三、人员及材料、设备计划四、工程施工工期五、总施工工艺流程六、人工挖孔桩、圈梁及锚喷（一次、二次注浆锚杆）施工方法及要求七、锚喷、放坡素喷和预应力锚索施工方法及要求八、脚手架施工方案九、基坑排水与降水十、施工质量技术保证措施十一、对市政工程,周围建筑物及工程桩的保护十二、支护变形预警要求及应急方案十三、安全生产管理措施和文明施工措施第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页一、编写说明：编制依据：本施工组织设计方案以福建省建专岩土工程有限公司设计的“晋江湖光路暨石鼓路片区安置房J地块地下室基坑支护工程”为依据，给合“建筑基坑支护技术规程（JGJ120-99）”、《福建省建筑基坑支护技术规定》（DBJ/T15-20-97）、《锚杆喷射混凝土支护技术规范》（GB50086-2001）等基坑支护施工规范及行业标准进行编写。本施工组织设计方案本着工程质量，安全文明施工进行编制，从工程本身实际性施工进行优化编制。二、工程及地质概况：本基坑支护工程场地位于晋江梅岭街道办事处，晋江世纪大道西侧，场地四周均为空地。拟建场地位于剥蚀残丘与及冲洪沟相交互作用的地貌单元上，经人工回填整平，形成—高台地。地层结构横向变化较大，淤泥层及砂层呈透镜体状分布。场地标高约14.15～24.74m。场地地面标高范围内地基土层属于人工回填、淤积、冲积、残积风化成因类型。本分部施工组织设计是根据甲方提供的现场地质资料及设计图纸,结合我公司的技术力量及现行有关规范、规定进行编制。工程名称：晋江湖光路暨石鼓路片区安置房J地块地下室基坑支护工程第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页工程地点：晋江梅岭街道桂山村境内建设单位：晋江市房屋建设开发有限公司监理单位：厦门高诚信建设监理有限公司施工单位：龙元建设集团股份有限公司支护质式：锚喷、放坡素喷、锚杆、人工挖孔桩及预应力锚索联合支护地质情况：根据泉州泉成勘察有限公司提供的勘察报告，基坑开挖支护设计所需的岩土参数列表为：基坑开挖支护设计参数表层号参数岩土名称天然重度直剪快剪容许边坡值坡高＜5m基底摩擦系数土锚极限摩阻力标准值抗拨系数内聚力内摩擦角γCφQiKN/m3kPa度KPa①杂填土17.50*1:1.50②粉质粘土19.5230.220.11:1.200.25450.70③淤泥质土16.7010.78.61:2.000.1515④粗砂18.50*1:2.000.20400.50⑤残积砂质粘性土18.7623.324.21:1.000.30750.75⑥全风化花岗岩20.50*1:0.800.451000.80⑦-1碎屑状强风化花岗岩21.50*1:0.600.500.90⑦-2碎块状强风化花岗岩22.501:0.500.55注：表中加*数值系按地区经验进行取值。⒈杂填土①：灰褐，松散，稍湿。主要由砖块、碎块石、混凝土构件及条石等建筑垃圾组成，其含量约55~85%，粒径为20~40cm，充填物主要为粘性土及砂，回填年限为3个月左右。本层全场大部分地段有分布，层厚0.30～5.30m。该层为未压实处理，均匀性较差，工程性能差。第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页⒉粉质粘土②：褐红色，可塑，湿。主要由粘粒、粉粒组成，含少量中粗砂，干强度中等，韧性中等，切面粗糙，无摇振反应，坡（冲）积成因。本层全场大部分地段...
