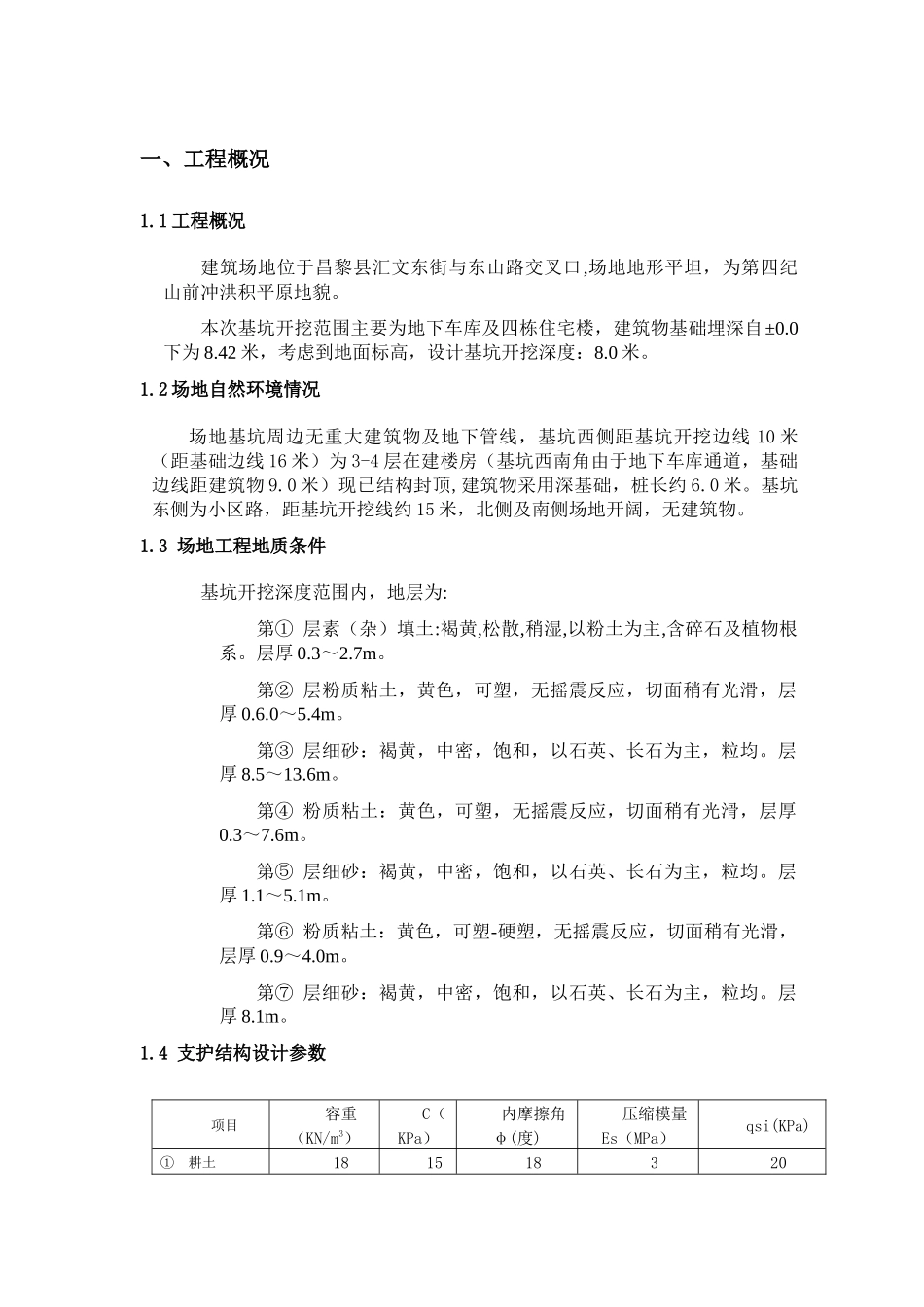

一、工程概况1.1工程概况建筑场地位于昌黎县汇文东街与东山路交叉口,场地地形平坦，为第四纪山前冲洪积平原地貌。本次基坑开挖范围主要为地下车库及四栋住宅楼，建筑物基础埋深自±0.0下为8.42米，考虑到地面标高，设计基坑开挖深度：8.0米。1.2场地自然环境情况场地基坑周边无重大建筑物及地下管线，基坑西侧距基坑开挖边线10米（距基础边线16米）为3-4层在建楼房（基坑西南角由于地下车库通道，基础边线距建筑物9.0米）现已结构封顶,建筑物采用深基础，桩长约6.0米。基坑东侧为小区路，距基坑开挖线约15米，北侧及南侧场地开阔，无建筑物。1.3场地工程地质条件基坑开挖深度范围内，地层为:第①层素（杂）填土:褐黄,松散,稍湿,以粉土为主,含碎石及植物根系。层厚0.3～2.7m。第②层粉质粘土，黄色，可塑，无摇震反应，切面稍有光滑，层厚0.6.0～5.4m。第③层细砂：褐黄，中密，饱和，以石英、长石为主，粒均。层厚8.5～13.6m。第④粉质粘土：黄色，可塑，无摇震反应，切面稍有光滑，层厚0.3～7.6m。第⑤层细砂：褐黄，中密，饱和，以石英、长石为主，粒均。层厚1.1～5.1m。第⑥粉质粘土：黄色，可塑-硬塑，无摇震反应，切面稍有光滑，层厚0.9～4.0m。第⑦层细砂：褐黄，中密，饱和，以石英、长石为主，粒均。层厚8.1m。1.4支护结构设计参数项目容重（KN/m3）C（KPa）内摩擦角φ(度)压缩模量Es（MPa）qsi(KPa)①耕土181518320②粉质粘土19.12054.560③细砂193302070④粉质粘土19.75010570⑤细砂203302570K8m/d1.5水文地质条件稳定水埋深在2.2m～2.9m以下，主要含水层为③⑤⑦层细砂层，③层属于弱承压性水。场地含水层综合渗透系数按当地经验取K=8.0m/d。二、施工组织方案编制2.1支护设计原则（1）按照动态设计、信息化施工的方法进行。基坑围护结构施工应与现场监测相结合，根据现场监测反馈信息及时进行分析，达到动态设计和信息化施工的目的。（2）围护结构应有效地控制变形，保证基坑安全。确保周边建（构）筑物的安全稳定并保证基坑四周道路和周边各类管线的安全使用。（3）基坑土方开挖遵循分层、平衡、适时的原则。采用中心岛式挖土方法。施工前施工单位应做好施工组织设计，分层高度应与设计要求竖向间距相对应，以分层界面下0.5米深为分层界限。2.2施工方案编制依据2.2.1规范、规程《建筑地基基础工程施工质量验收规范》（GB50202-2002）《建筑基坑支护技术规程》（JGJ120-99）《建筑与市政降水工程技术规范》（JGJ/T111-98）《基坑土钉支护技术规程》（CECS96：97）《工程测量规范》（GB50026-2007）《建筑基坑工程监测技术规范》（GB50497-2009）《建筑变形测量规程》（CJGJ/T8-2007）《建筑施工高处作业安全技术规程》（JGJ80-91）《建设工程施工现场供用电安全规范》（GB50194-93）《建筑施工组织设计规范》（GB/T50502-2009）《施工现场临时用电安全技术规范》（TGJ46-2005）2.2.2主要应用法规《中华人民共和国建筑法》《中华人民共和国产品质量法》《中华人民共和国计量法》《中华人民共和国环境保护法》《中华人民共和国环境保护法》《中华人民共和国安全生产法》《建筑工程质量管理条例》《城市市容和环境卫生管理条例》《建设工程安全条例》2.2.3业主提供的资料《车库基槽开挖平面布置图》《昌黎县六合上城一期工程岩土工程勘察报告》三、施工组织设计3.1设备组织为了保证按计划完成本工程施工，计划进入施工现场设备如下：拟投入的主要施工机械设备分项工程机械或设备名称及型号规格数量额定功率(kw)基坑降水回转钻机JPS-15430KW潜水泵6m3/h90120KW空压机6m3215KW土钉支护人工洛阳铲φ11010混凝土喷射机PS—517.5KW空压机VY-12275KW支护桩潜水钻机QS-90150KW测量监测全站仪莱卡6501高精度全站仪拓普康2光电经纬仪J22水准仪S24计算机13.2材料组织本工程施工材料主要为钢筋水泥、砂、石，根据场地情况和施工进度分批进入现场，保证施工正常使用，尽量不再施工场地内积压堆放。3.3人员组织拟投入劳动力配置序号类别班数人数负责内容1土钉墙及护坡桩施工队220钻孔、注浆、挂网、喷砼2降水施工队28成孔、成井、抽降水3电工2线缆、电器设备维修4管理人员5现场、后勤管...
