基坑支护施工组织设计(调整后)VIP免费

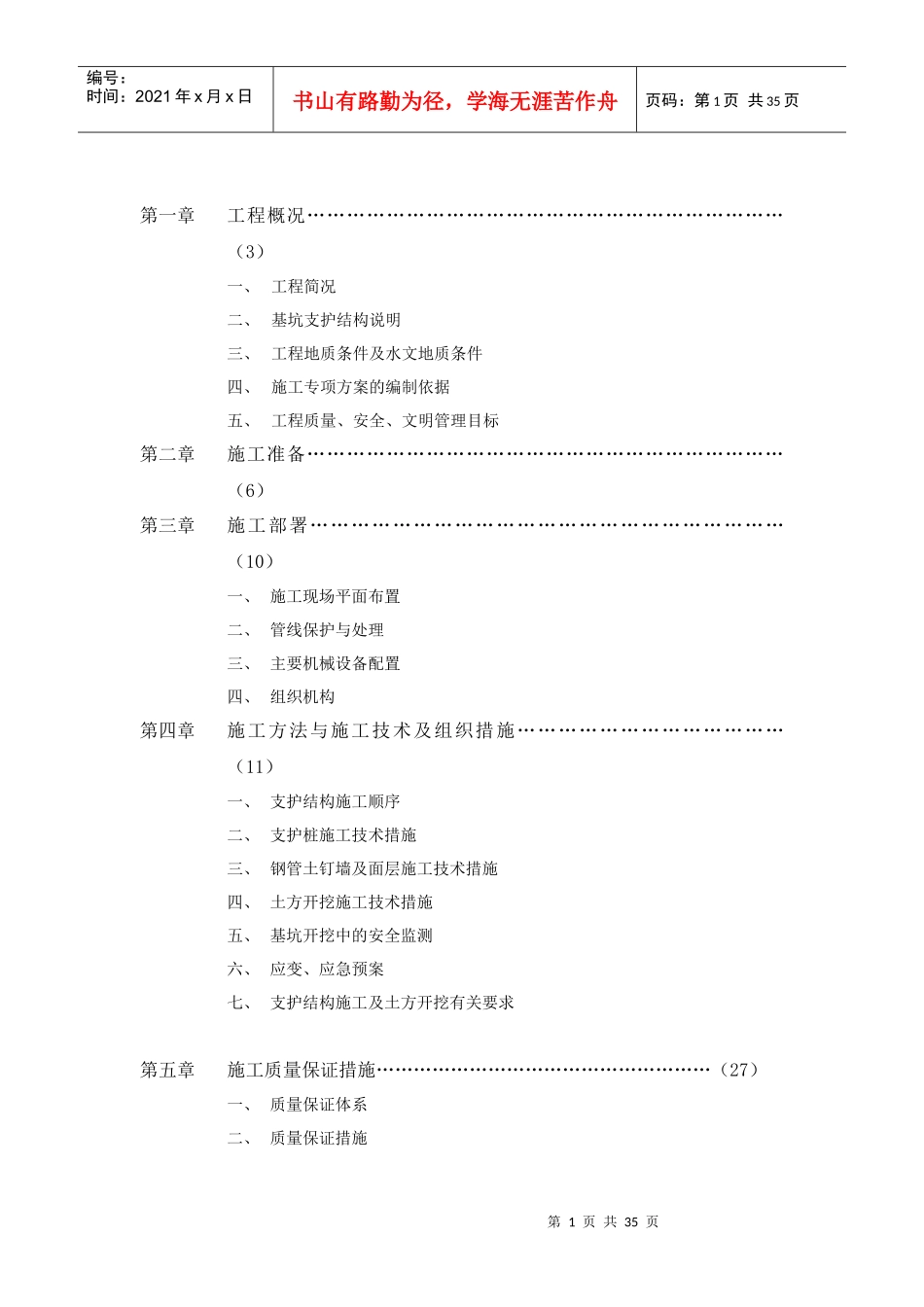

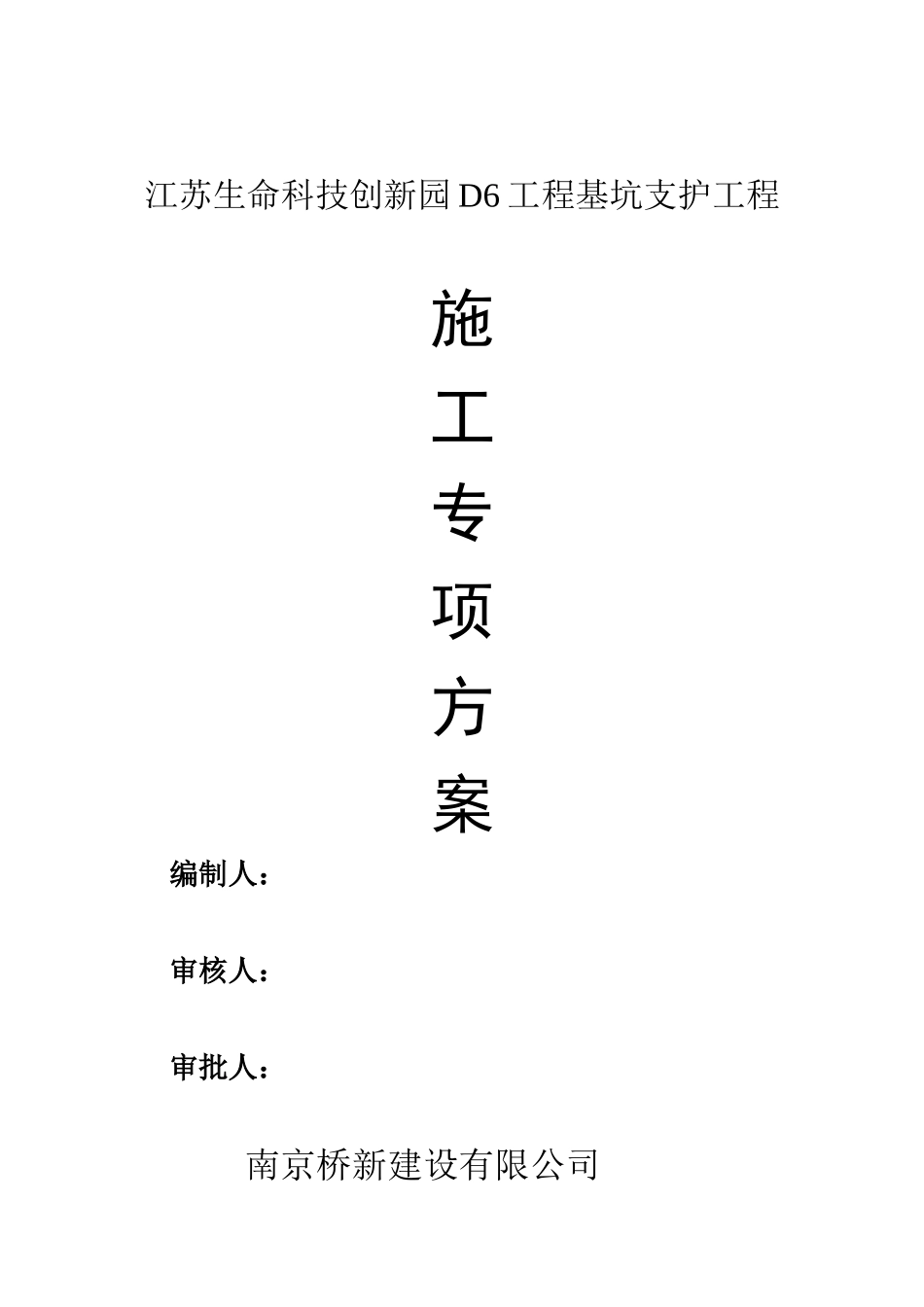

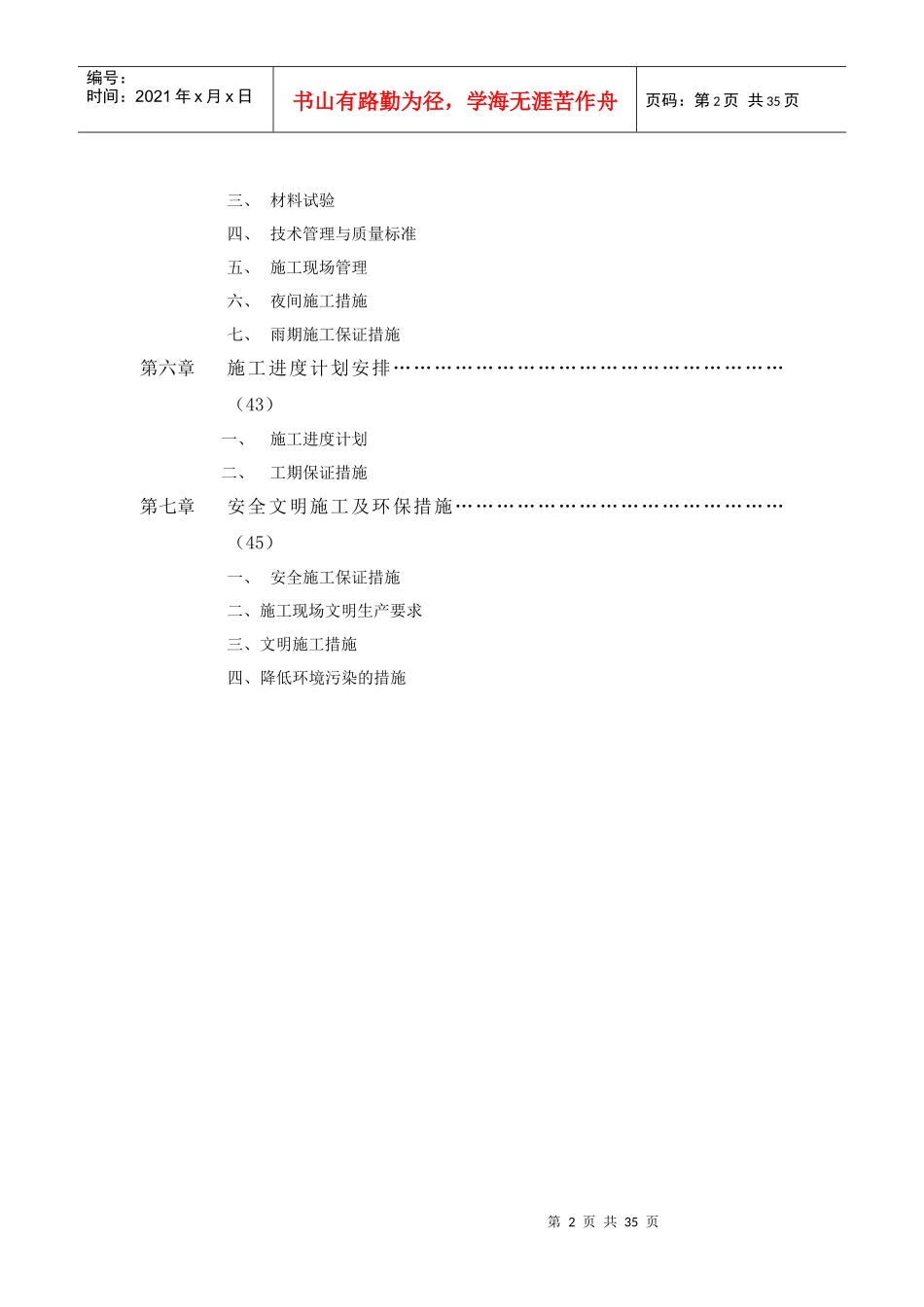

江苏生命科技创新园D6工程基坑支护工程施工专项方案编制人：审核人：审批人：南京桥新建设有限公司第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页第一章工程概况………………………………………………………………（3）一、工程简况二、基坑支护结构说明三、工程地质条件及水文地质条件四、施工专项方案的编制依据五、工程质量、安全、文明管理目标第二章施工准备………………………………………………………………（6）第三章施工部署……………………………………………………………（10）一、施工现场平面布置二、管线保护与处理三、主要机械设备配置四、组织机构第四章施工方法与施工技术及组织措施…………………………………（11）一、支护结构施工顺序二、支护桩施工技术措施三、钢管土钉墙及面层施工技术措施四、土方开挖施工技术措施五、基坑开挖中的安全监测六、应变、应急预案七、支护结构施工及土方开挖有关要求第五章施工质量保证措施………………………………………………（27）一、质量保证体系二、质量保证措施第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页三、材料试验四、技术管理与质量标准五、施工现场管理六、夜间施工措施七、雨期施工保证措施第六章施工进度计划安排…………………………………………………（43）一、施工进度计划二、工期保证措施第七章安全文明施工及环保措施…………………………………………（45）一、安全施工保证措施二、施工现场文明生产要求三、文明施工措施四、降低环境污染的措施第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页第一章工程概况一、工程简况1、江苏生命科技创新园D6工程位于南京市仙林新市区纬地路9号，江苏生命科技创新园园区内，生命科技创新园位于仙林新市区白象片区内，东临元化路，南临纬地路、毗邻南京大学的仙林校区，西侧为西山变电站，北临齐民西路。本工程系由南京仙林生命科技创新园发展有限公司投资拟建项目，总建筑面积59313.37平方米。其中：地上建筑面积50178.37平方米、地下建筑面积9135平方米。由南京市建筑设计研究院有限责任公司设计，江苏建材地质工程勘察院，。结构层次为地下一层.根据基坑挖土深度、周边环境情况及相关规范规定，本基坑.安全等级为二级基坑。本基坑支护工程±0.00相当于绝对高程18.6M。基坑支护由江苏省建苑岩土工程勘察有限公司设计。二、本基坑支护结构说明1、支护结构体系整个基坑采用放坡土钉的支护形式。基坑东侧及北侧地势较高，基坑实际挖深较深故采用三级放坡加土钉支护；其余侧采用二级放坡加土钉支护。填土区或土钉采用花管土钉，其余区域采用钢筋土钉。基坑东侧为加强对场区道路的保护，在坡顶设置两排花管注浆，以控制基坑开挖过程基坑的变形。2、地下水处理方案1、基坑内采用“明沟加集水坑”进行疏干排水，排水沟每隔20m左右均第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页匀布置，排水沟宽300mm。深300mm，排水沟坡度1%。集水坑纵横向20m左右均匀布置，集水坑截面1000*1000*1000.排水系统紧随挖土设置。坑顶做好“截水沟”排水系统，及时排除雨水及地面流水。2、基坑开挖时，视施工现场情况沿基坑周边设置排水沟，排水沟宽300mm，深300mm，排水沟坡度1%，及时排除雨水及地面流水，并在基坑四周设置护栏，以确保人员安全。如在雨季施工，必须准备足够的抽水设备，做好雨水能及时排除。三、工程地质与水文地质条件：（一）工程地质条件：①层土为杂填土，灰黄、灰褐色～灰色，湿、松散，主要为粉质粘土，夹有少量砖块、砼块等，粒径局部大于10cm，场地北侧大部分地段地表普遍有约20cm水泥地坪，堆填时间1-3年。本层非均质。厚度最小1.1米、最大6.8米，层顶标高最浅13.82米，最深20.19米。②层土为粉质粘土，灰黄～灰褐色，可塑，局部软塑，含黑色铁质锈斑。无摇震反应，切面稍有光泽，中等干强度，中等任性。厚度最小3.3米、最大13.2米，层顶标高最浅2.66米、...
