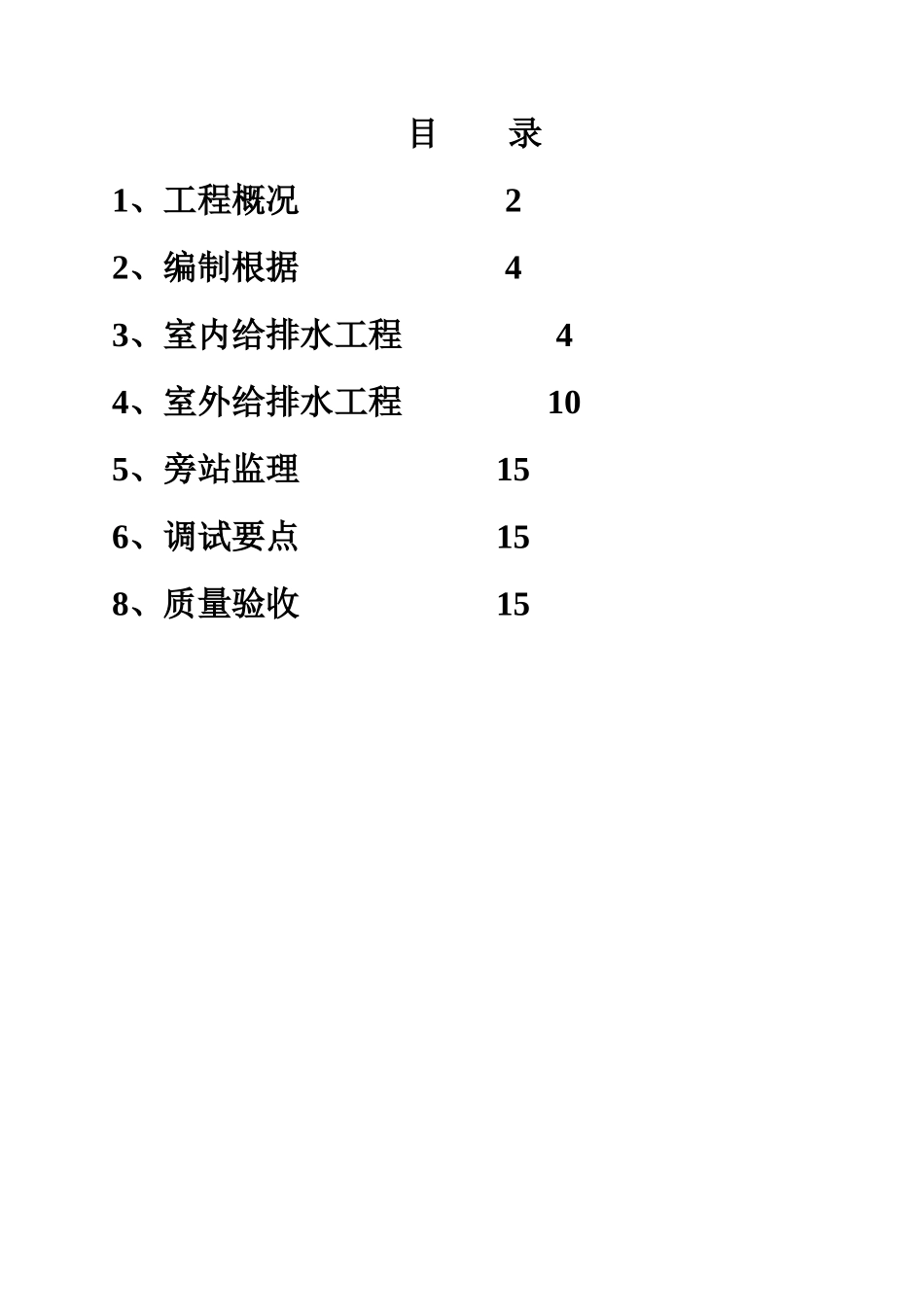

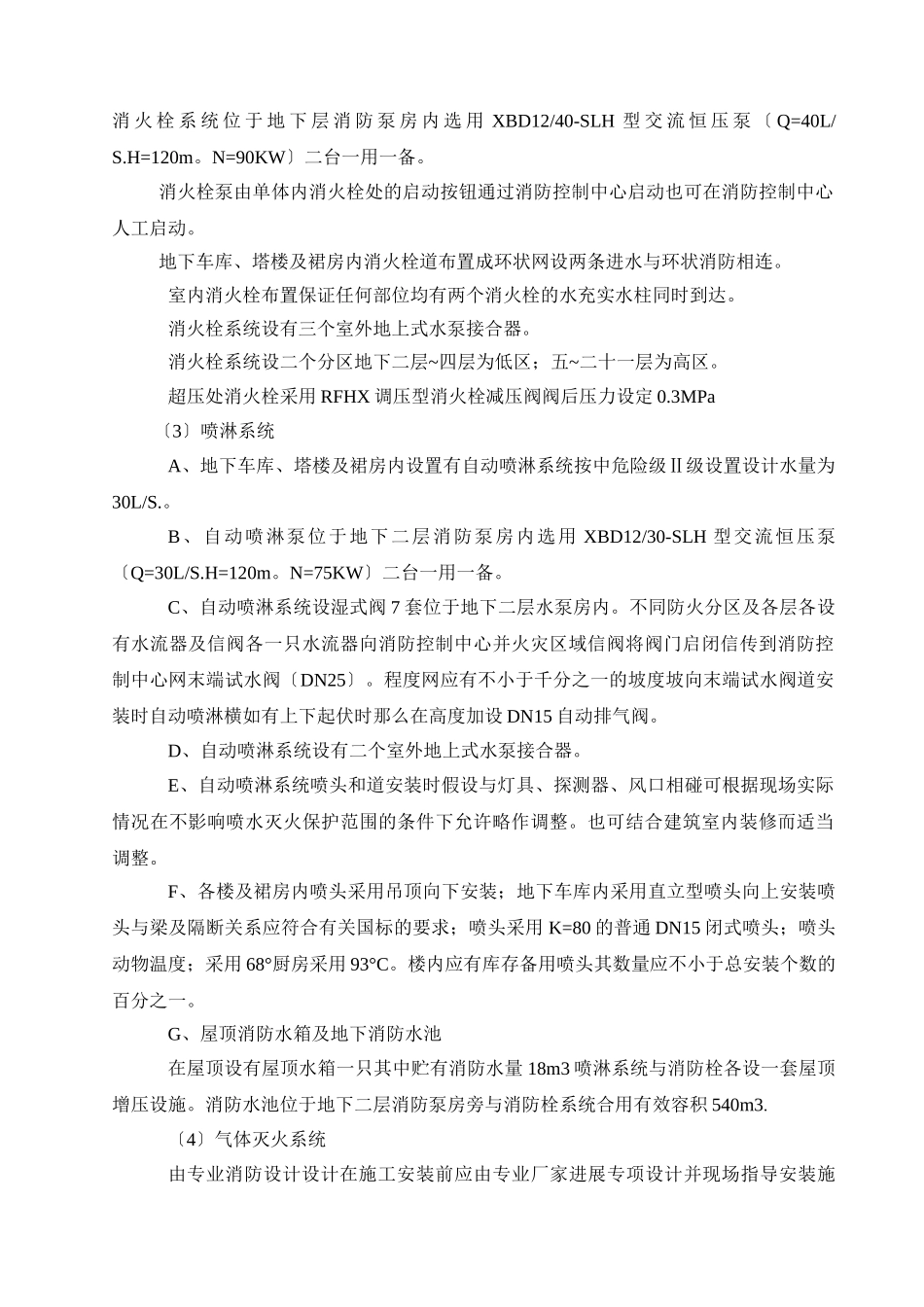

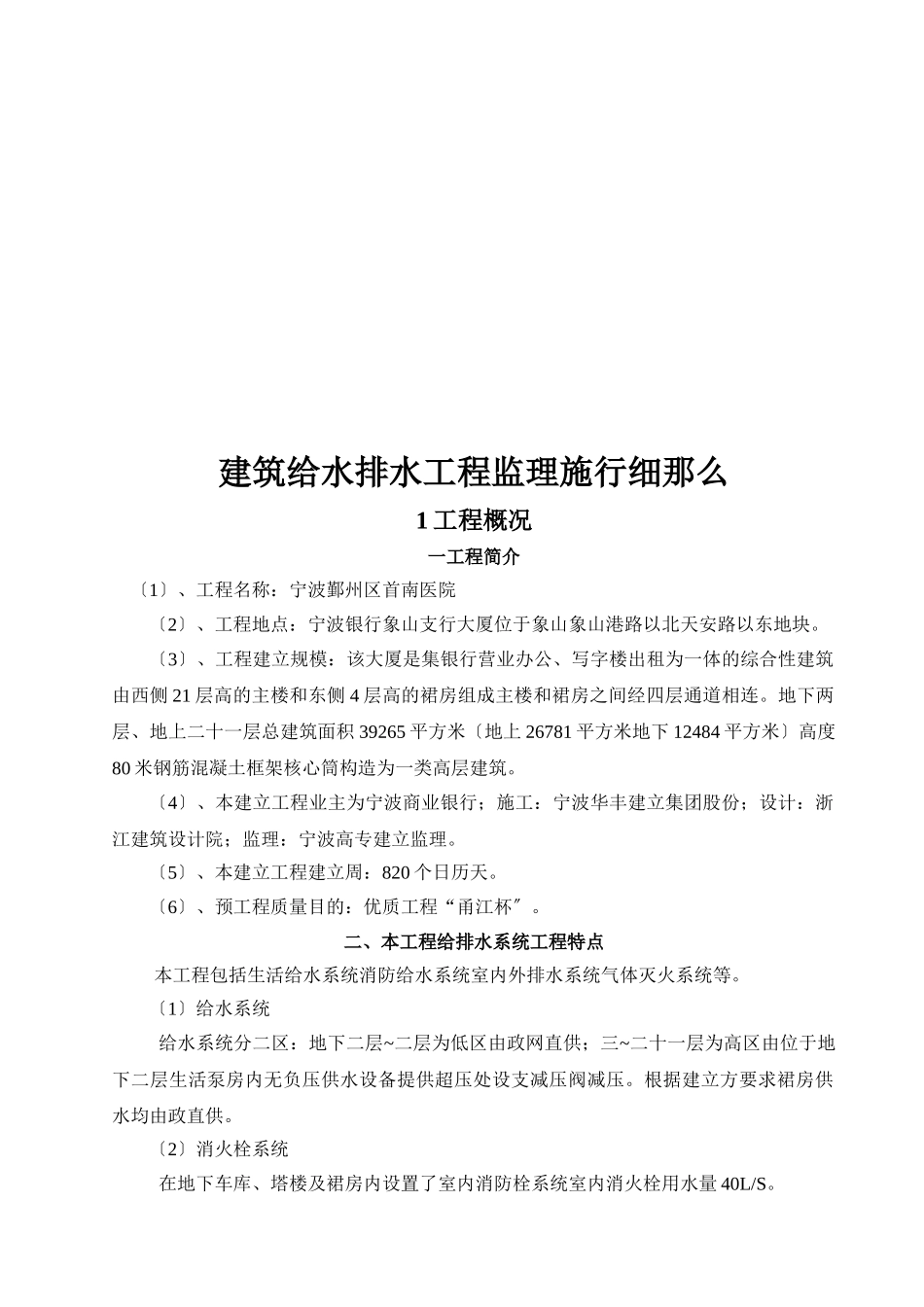

目录1、工程概况22、编制根据43、室内给排水工程44、室外给排水工程105、旁站监理156、调试要点158、质量验收15建筑给水排水工程监理施行细那么1工程概况一工程简介〔1〕、工程名称：宁波鄞州区首南医院〔2〕、工程地点：宁波银行象山支行大厦位于象山象山港路以北天安路以东地块。〔3〕、工程建立规模：该大厦是集银行营业办公、写字楼出租为一体的综合性建筑由西侧21层高的主楼和东侧4层高的裙房组成主楼和裙房之间经四层通道相连。地下两层、地上二十一层总建筑面积39265平方米〔地上26781平方米地下12484平方米〕高度80米钢筋混凝土框架核心筒构造为一类高层建筑。〔4〕、本建立工程业主为宁波商业银行；施工：宁波华丰建立集团股份；设计：浙江建筑设计院；监理：宁波高专建立监理。〔5〕、本建立工程建立周：820个日历天。〔6〕、预工程质量目的：优质工程“甬江杯〞。二、本工程给排水系统工程特点本工程包括生活给水系统消防给水系统室内外排水系统气体灭火系统等。〔1〕给水系统给水系统分二区：地下二层~二层为低区由政网直供；三~二十一层为高区由位于地下二层生活泵房内无负压供水设备提供超压处设支减压阀减压。根据建立方要求裙房供水均由政直供。〔2〕消火栓系统在地下车库、塔楼及裙房内设置了室内消防栓系统室内消火栓用水量40L/S。消火栓系统位于地下层消防泵房内选用XBD12/40-SLH型交流恒压泵〔Q=40L/S.H=120m。N=90KW〕二台一用一备。消火栓泵由单体内消火栓处的启动按钮通过消防控制中心启动也可在消防控制中心人工启动。地下车库、塔楼及裙房内消火栓道布置成环状网设两条进水与环状消防相连。室内消火栓布置保证任何部位均有两个消火栓的水充实水柱同时到达。消火栓系统设有三个室外地上式水泵接合器。消火栓系统设二个分区地下二层~四层为低区；五~二十一层为高区。超压处消火栓采用RFHX调压型消火栓减压阀阀后压力设定0.3MPa〔3〕喷淋系统A、地下车库、塔楼及裙房内设置有自动喷淋系统按中危险级Ⅱ级设置设计水量为30L/S.。B、自动喷淋泵位于地下二层消防泵房内选用XBD12/30-SLH型交流恒压泵〔Q=30L/S.H=120m。N=75KW〕二台一用一备。C、自动喷淋系统设湿式阀7套位于地下二层水泵房内。不同防火分区及各层各设有水流器及信阀各一只水流器向消防控制中心并火灾区域信阀将阀门启闭信传到消防控制中心网末端试水阀〔DN25〕。程度网应有不小于千分之一的坡度坡向末端试水阀道安装时自动喷淋横如有上下起伏时那么在高度加设DN15自动排气阀。D、自动喷淋系统设有二个室外地上式水泵接合器。E、自动喷淋系统喷头和道安装时假设与灯具、探测器、风口相碰可根据现场实际情况在不影响喷水灭火保护范围的条件下允许略作调整。也可结合建筑室内装修而适当调整。F、各楼及裙房内喷头采用吊顶向下安装；地下车库内采用直立型喷头向上安装喷头与梁及隔断关系应符合有关国标的要求；喷头采用K=80的普通DN15闭式喷头；喷头动物温度；采用68°厨房采用93°C。楼内应有库存备用喷头其数量应不小于总安装个数的百分之一。G、屋顶消防水箱及地下消防水池在屋顶设有屋顶水箱一只其中贮有消防水量18m3喷淋系统与消防栓各设一套屋顶增压设施。消防水池位于地下二层消防泵房旁与消防栓系统合用有效容积540m3.〔4〕气体灭火系统由专业消防设计设计在施工安装前应由专业厂家进展专项设计并现场指导安装施工。〔5〕排水系统.〔A〕室内塔楼局部废、污水、雨水立采用高心浇注柔性接口铸铁法兰连接橡胶圈封；排水立和通气采用H连接。裙房局部采用普通UPVC承插粘结。横支采用普通UPVC塑料承插粘结。所有三通四通均采用45°斜三通斜四通成90°斜三通斜四通。UPVC的施工安装可参考2004浙S5。立每层设一伸缩结横干每4M设一伸缩结横支上合流配件至立的直线段超过2M时应设伸缩结但伸缩结之间的间距不得超过4M。〔B〕段超过2M时应设伸缩结但伸缩结之间的间距不得超过4M.〔C〕径等于或大于110MM室内明设的生活排水和雨水立在楼层处必须设置防火套套长度应补小于500MM。〔D〕与暗设的污水立相连接横或横支且径等于或大于110MM时在墙体必须加设防火套套长度不得小于300MM且在墙体外侧面有长度不小于...
