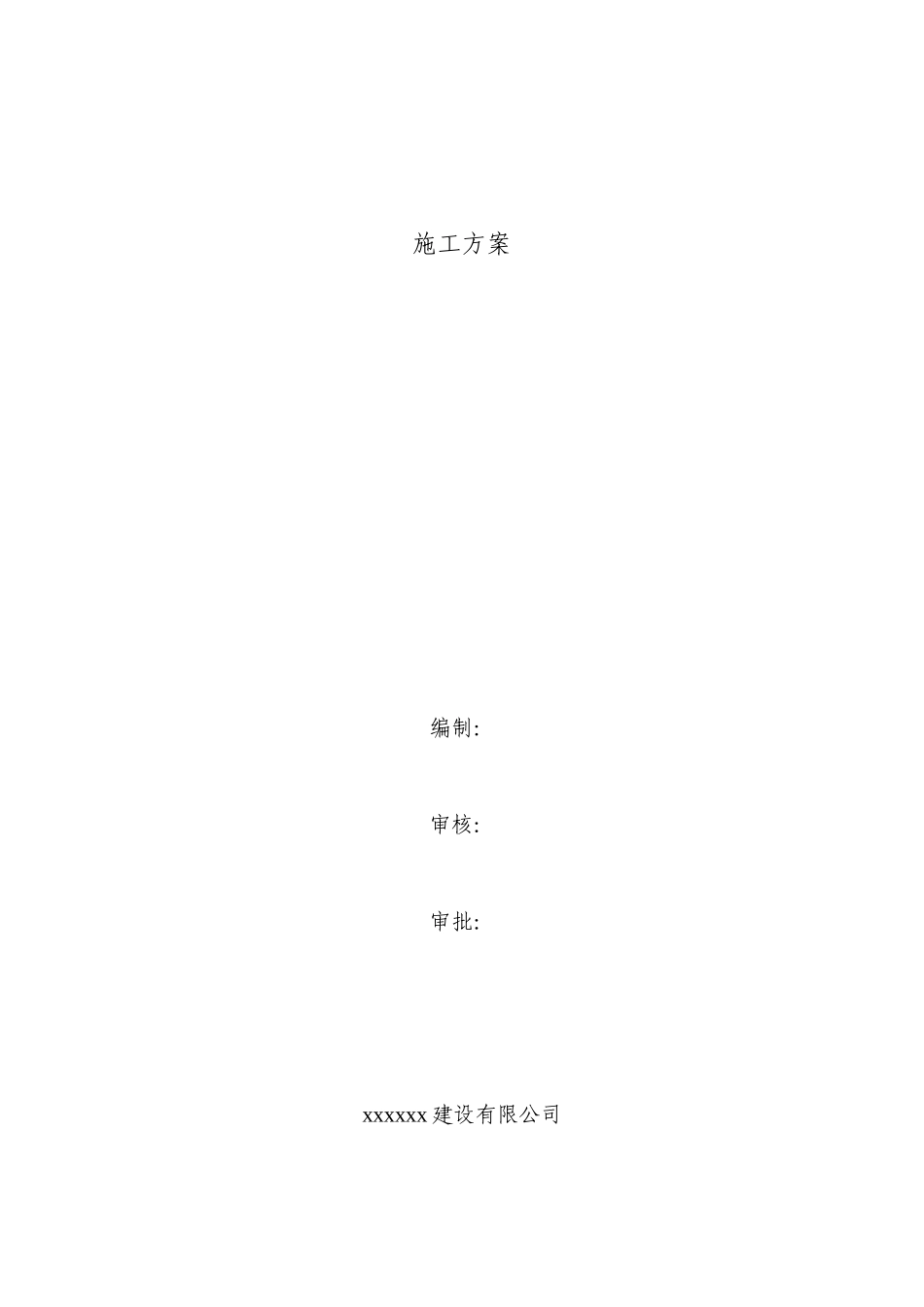

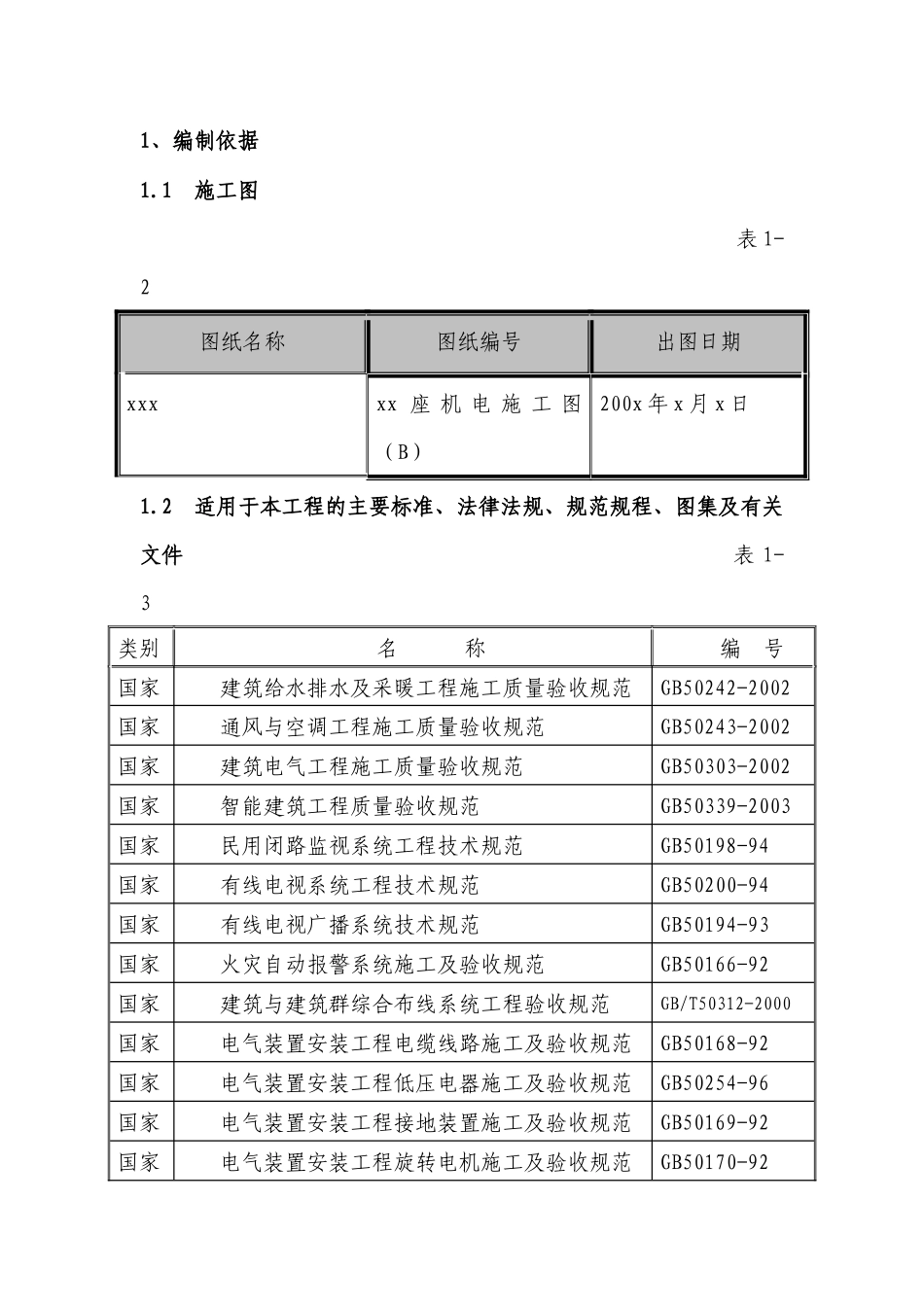

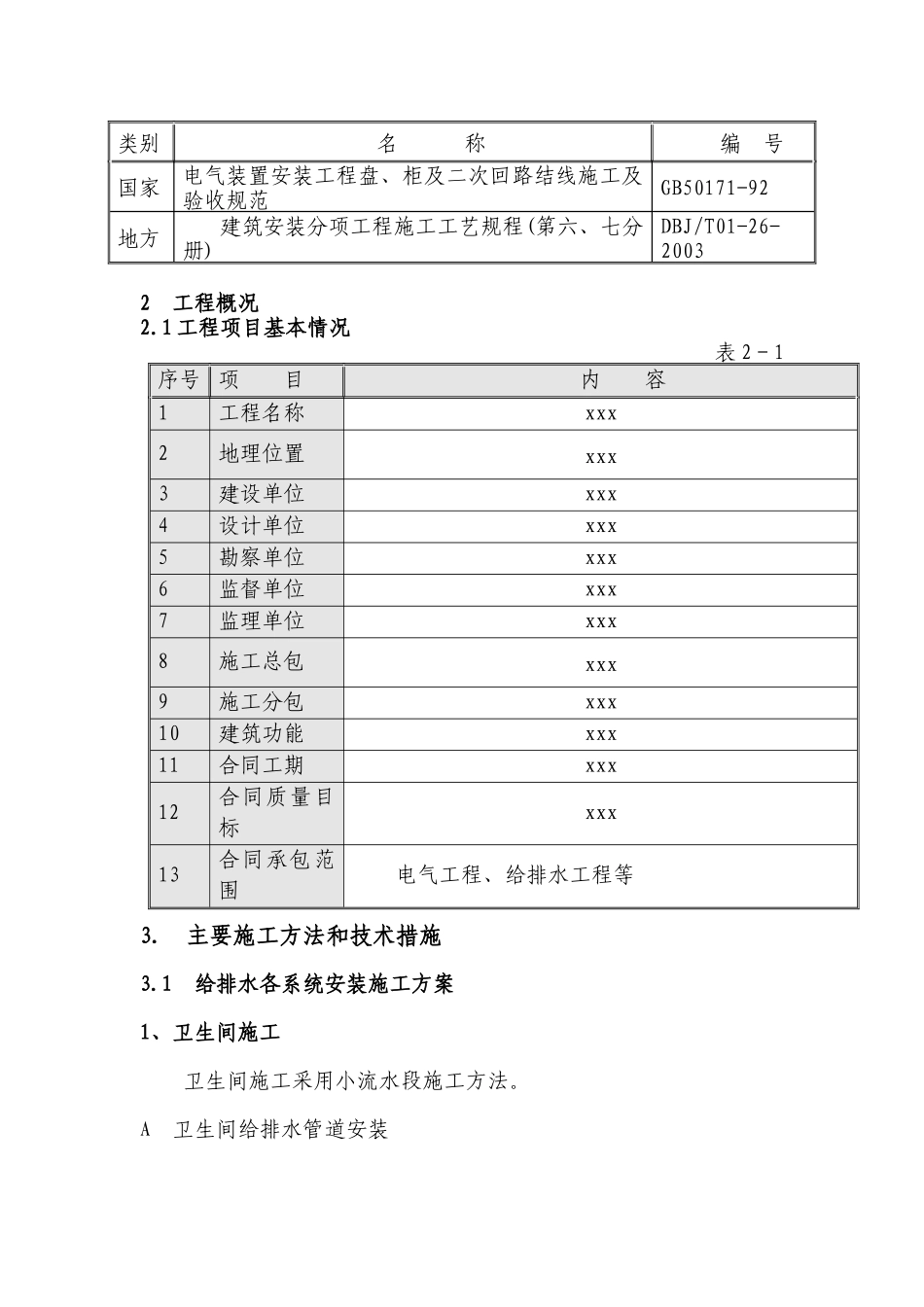

施工方案编制：审核：审批：xxxxxx建设有限公司1、编制依据1.1施工图表1-2图纸名称图纸编号出图日期xxxxx座机电施工图（B）200x年x月x日1.2适用于本工程的主要标准、法律法规、规范规程、图集及有关文件表1-3类别名称编号国家建筑给水排水及采暖工程施工质量验收规范GB50242-2002国家通风与空调工程施工质量验收规范GB50243-2002国家建筑电气工程施工质量验收规范GB50303-2002国家智能建筑工程质量验收规范GB50339-2003国家民用闭路监视系统工程技术规范GB50198-94国家有线电视系统工程技术规范GB50200-94国家有线电视广播系统技术规范GB50194-93国家火灾自动报警系统施工及验收规范GB50166-92国家建筑与建筑群综合布线系统工程验收规范GB/T50312-2000国家电气装置安装工程电缆线路施工及验收规范GB50168-92国家电气装置安装工程低压电器施工及验收规范GB50254-96国家电气装置安装工程接地装置施工及验收规范GB50169-92国家电气装置安装工程旋转电机施工及验收规范GB50170-92类别名称编号国家电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92地方建筑安装分项工程施工工艺规程(第六、七分册)DBJ/T01-26-20032工程概况2.1工程项目基本情况表2－1序号项目内容1工程名称xxx2地理位置xxx3建设单位xxx4设计单位xxx5勘察单位xxx6监督单位xxx7监理单位xxx8施工总包xxx9施工分包xxx10建筑功能xxx11合同工期xxx12合同质量目标xxx13合同承包范围电气工程、给排水工程等3.主要施工方法和技术措施3.1给排水各系统安装施工方案1、卫生间施工卫生间施工采用小流水段施工方法。A卫生间给排水管道安装⑴做好楼板预留洞。⑵排水管道安装前对土建协商作出放线要求，找好卫生器具的甩口尺寸以及甩口高度，由干管、立管到支管依次安装，并在土建封堵楼板洞前再次核定坐标是否准确。⑶所有管道均采用暗装方式敷设，立管设于管井内，支干管在吊顶内敷设，卫生器具的连接管则埋墙敷设。在卫生间墙体砌完后，按照各种洁具给水的安装尺寸在墙上开槽，管道沿槽安装，并按照墙体装饰面的厚度预留好尺寸，将管口用丝堵封好。B.卫生器具的安装⑴安装的工艺流程：安装准备→卫生器具及配件检验→卫生器具的安装→卫生器具配件预装→卫生器具稳装→卫生器具与墙体地坪处理→卫生器具外观检查→通水试验⑵施工要点①所有与卫生器具连接的管道水压试验、闭水试验己完毕，并己办好预、隐预检手续后进行卫生器具的安装。卫生器具在稳装前应进行检查、清洗。配件与卫生器具应配套，部分卫生器具应进行预制后再安装。②卫生器具的排水出口与排水管道的承口的连接必须严密不漏。③安装中应满足如下要求：位置正确，安装稳定，外观端正，严密性，可拆性能好，安装后防堵塞。④卫生器具的安装必须在允许偏差之内，卫生器具安装允许偏差如下表：项目允许偏差（mm）坐标单排10成排5标高单排15器具水平度成排10器具垂直度3⑶洗涤盆安装①洗涤盆产品应平整无损裂。排水栓应有不小于8mm直径的溢流孔。②排水栓与洗涤盆连接时排水栓溢流孔应尽量对准洗涤盆溢流孔以保证溢流部位畅通，镶接后排水栓上端面应低于洗涤盆底。③托架固定螺栓可采用不小于6mm的镀锌开脚螺栓或镀锌金属膨胀螺栓（如墙体是多孔砖，则严禁使用膨胀螺栓）。④洗涤盆与排水管连接后应牢固密实，且便于拆卸，连接处不得敞口。洗涤盆与墙面接触部应用硅膏嵌缝。⑤如洗涤盆排水存水弯和水龙头是镀络产品，在安装时不得损坏镀层。⑷大便器安装①大便器安装前，应根据房屋设计，划出安装十字线。设计上无规定时，蹲式大便器下水口中心距后墙面最小为：陶瓷水封660mm，铸铁水封620mm，左右居中。②蹲式大便器安装四周在打混凝土地面前，应抹一圈厚度为3.5mm麻刀灰，两侧砖挤牢固。③蹲式大便器水封上下口与大便器或管道连接处均应填塞油麻两圈，外部用油腻子或纸盘白灰填实密封。④安装完毕，应作好保护。⑸小便器安装①安装前先检查给、排水预留管口是否在一条垂线上，间距是否一致，符合要求后按照管口找出中心线，将下水管周围清理干净，取下临时管堵，抹好油灰，在立时小便器下铺垫水泥、白灰膏的混合灰（比例1：5）。将立式小便器稳装找平、...
