基于UML的餐馆订餐系统分析与设计VIP免费

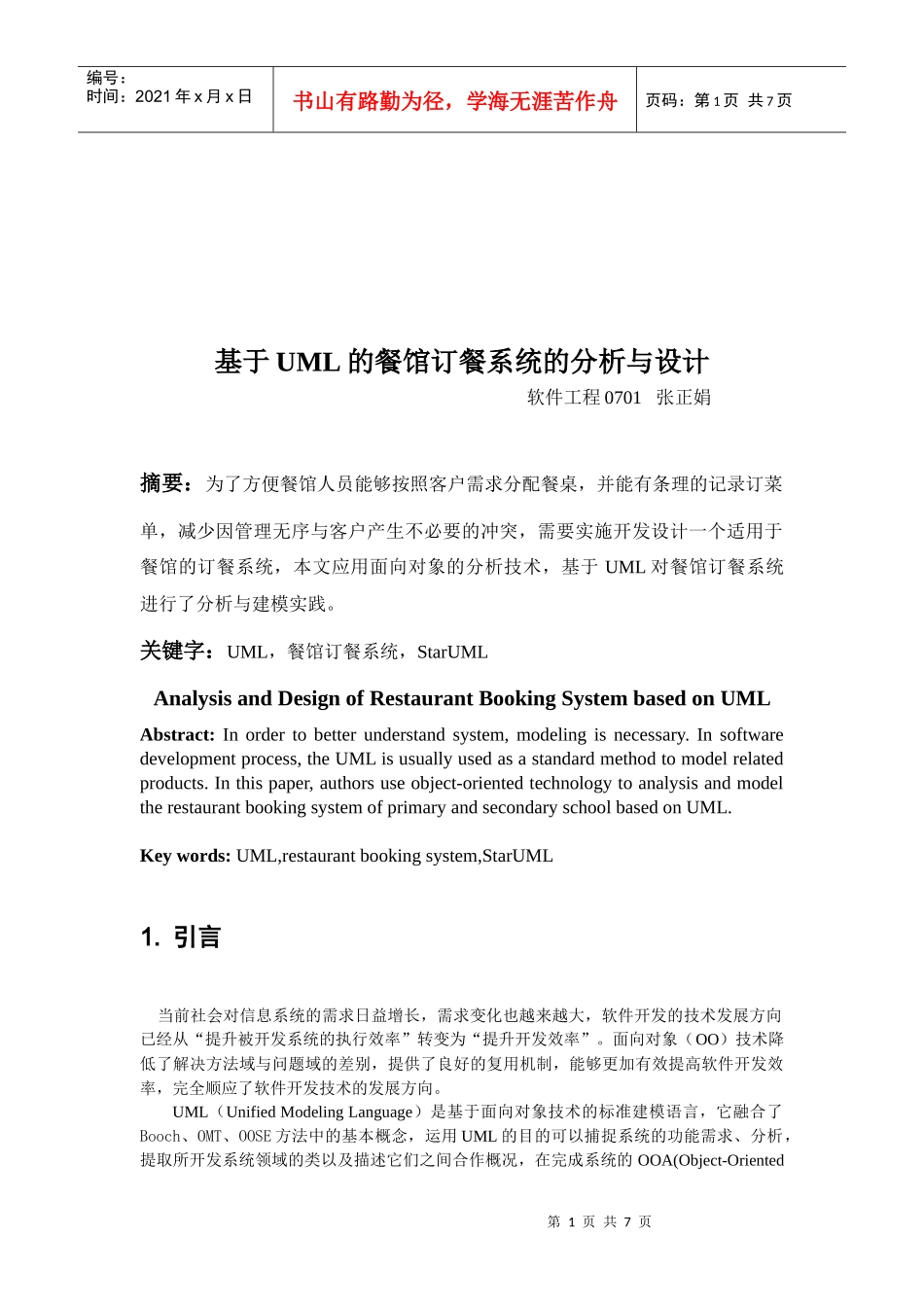

基于UML的餐馆订餐系统分析与设计_第1页
1/7

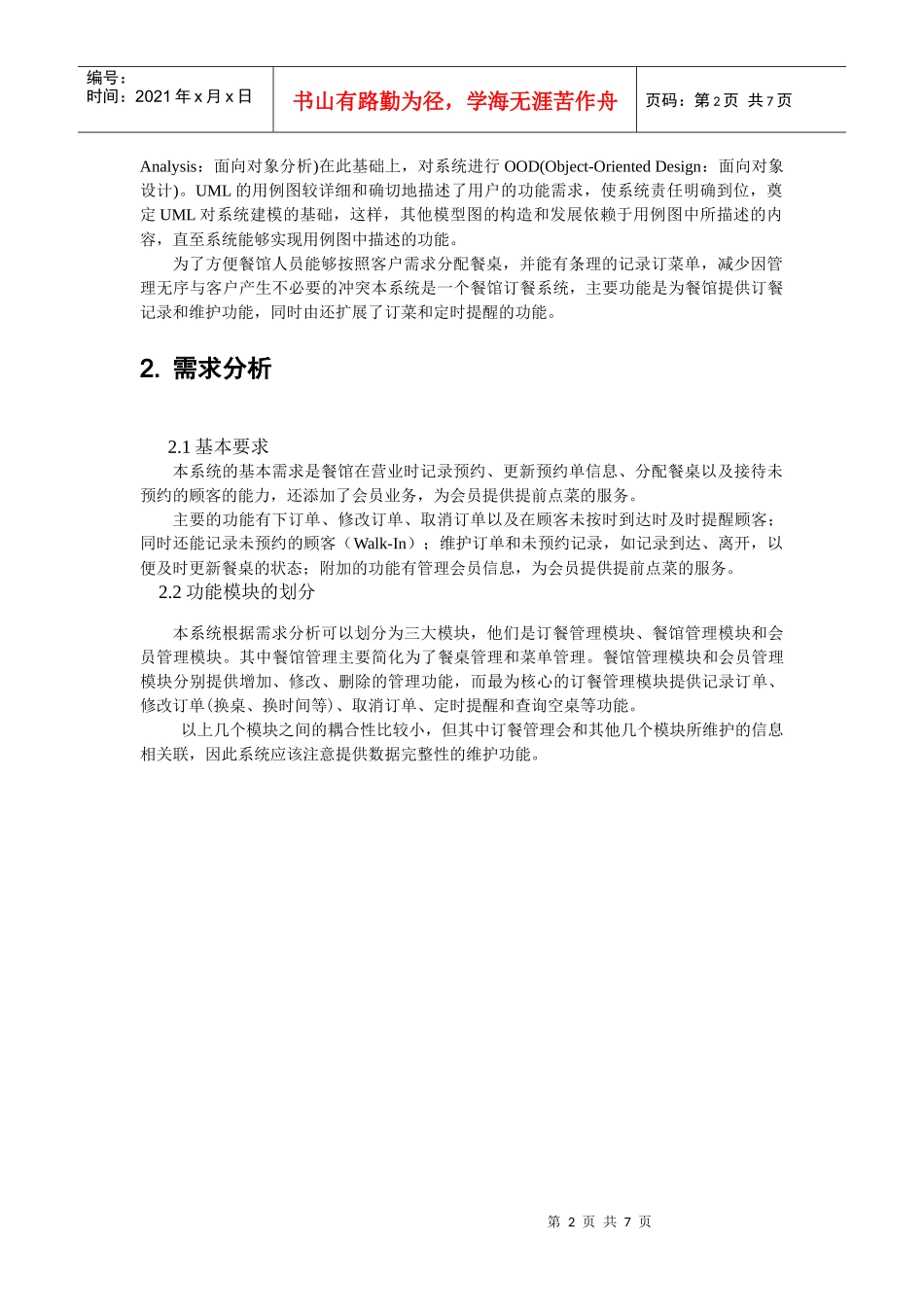

基于UML的餐馆订餐系统分析与设计_第2页
2/7

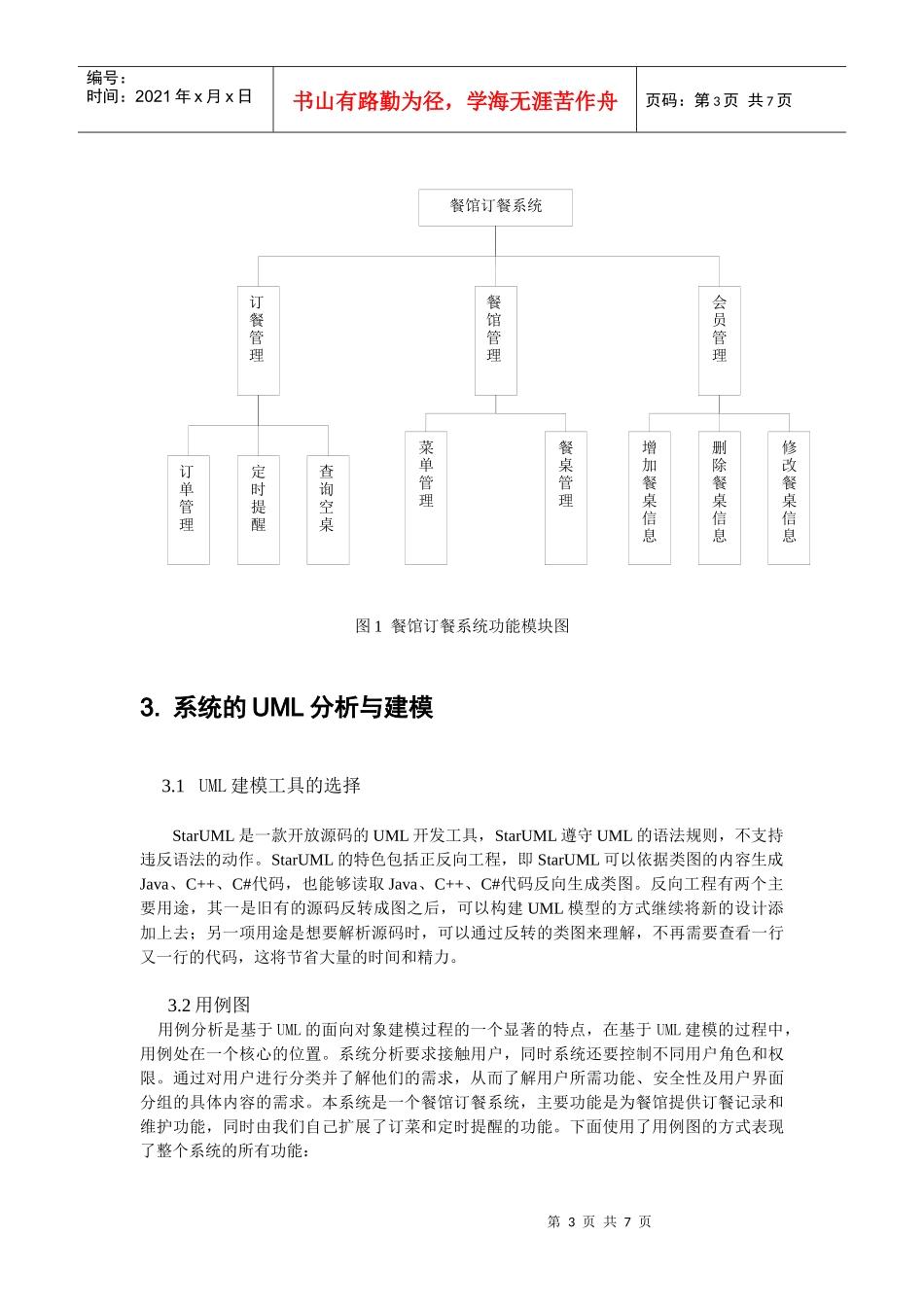

基于UML的餐馆订餐系统分析与设计_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页基于UML的餐馆订餐系统的分析与设计软件工程0701张正娟摘要:为了方便餐馆人员能够按照客户需求分配餐桌,并能有条理的记录订菜单,减少因管理无序与客户产生不必要的冲突,需要实施开发设计一个适用于餐馆的订餐系统,本文应用面向对象的分析技术,基于UML对餐馆订餐系统进行了分析与建模实践。关键字:UML,餐馆订餐系统,StarUMLAnalysisandDesignofRestaurantBookingSystembasedonUMLAbstract:Inordertobetterunderstandsystem,modelingisnecessary.Insoftwaredevelopmentprocess,theUMLisusuallyusedasastandardmethodtomodelrelatedproducts.Inthispaper,authorsuseobject-orientedtechnologytoanalysisandmodeltherestaurantbookingsystemofprimaryandsecondaryschoolbasedonUML.Keywords:UML,restaurantbookingsystem,StarUML1.引言当前社会对信息系统的需求日益增长,需求变化也越来越大,软件开发的技术发展方向已经从“提升被开发系统的执行效率”转变为“提升开发效率”。面向对象(OO)技术降低了解决方法域与问题域的差别,提供了良好的复用机制,能够更加有效提高软件开发效率,完全顺应了软件开发技术的发展方向。UML(UnifiedModelingLanguage)是基于面向对象技术的标准建模语言,它融合了Booch、OMT、OOSE方法中的基本概念,运用UML的目的可以捕捉系统的功能需求、分析,提取所开发系统领域的类以及描述它们之间合作概况,在完成系统的OOA(Object-Oriented第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页Analysis:面向对象分析)在此基础上,对系统进行OOD(Object-OrientedDesign:面向对象设计)。UML的用例图较详细和确切地描述了用户的功能需求,使系统责任明确到位,奠定UML对系统建模的基础,这样,其他模型图的构造和发展依赖于用例图中所描述的内容,直至系统能够实现用例图中描述的功能。为了方便餐馆人员能够按照客户需求分配餐桌,并能有条理的记录订菜单,减少因管理无序与客户产生不必要的冲突本系统是一个餐馆订餐系统,主要功能是为餐馆提供订餐记录和维护功能,同时由还扩展了订菜和定时提醒的功能。2.需求分析2.1基本要求本系统的基本需求是餐馆在营业时记录预约、更新预约单信息、分配餐桌以及接待未预约的顾客的能力,还添加了会员业务,为会员提供提前点菜的服务。主要的功能有下订单、修改订单、取消订单以及在顾客未按时到达时及时提醒顾客;同时还能记录未预约的顾客(Walk-In);维护订单和未预约记录,如记录到达、离开,以便及时更新餐桌的状态;附加的功能有管理会员信息,为会员提供提前点菜的服务。2.2功能模块的划分本系统根据需求分析可以划分为三大模块,他们是订餐管理模块、餐馆管理模块和会员管理模块。其中餐馆管理主要简化为了餐桌管理和菜单管理。餐馆管理模块和会员管理模块分别提供增加、修改、删除的管理功能,而最为核心的订餐管理模块提供记录订单、修改订单(换桌、换时间等)、取消订单、定时提醒和查询空桌等功能。以上几个模块之间的耦合性比较小,但其中订餐管理会和其他几个模块所维护的信息相关联,因此系统应该注意提供数据完整性的维护功能。第3页共7页第2页共7页餐馆订餐系统订餐管理餐馆管理会员管理订单管理定时提醒查询空桌菜单管理餐桌管理增加餐桌信息删除餐桌信息修改餐桌信息编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页图1餐馆订餐系统功能模块图3.系统的UML分析与建模3.1UML建模工具的选择StarUML是一款开放源码的UML开发工具,StarUML遵守UML的语法规则,不支持违反语法的动作。StarUML的特色包括正反向工程,即StarUML可以依据类图的内容生成Java、C++、C#代码,也能够读取Java、C++、C#代码反向生成类图。反向工程有两个主要用途,其一是旧有的源码反转成图之后,可以构建UML模型的方式继续将新的设计添加上去;另一项用途是想要解析源码时,可以通过反转的类图来理解,不再需要查看一行又一行的代码,这将节省大量的时间和精力。3...
