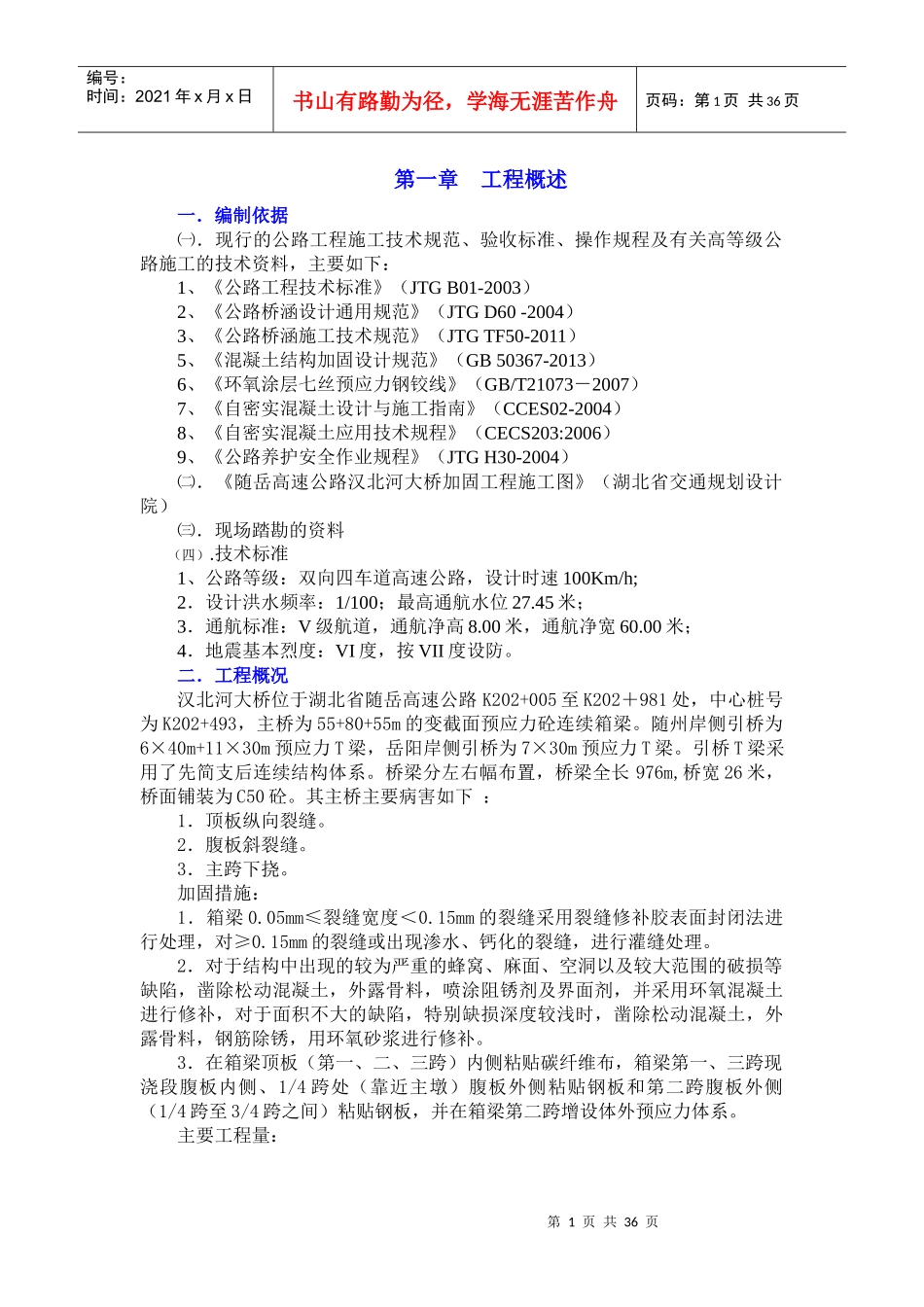

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页第一章工程概述一．编制依据㈠．现行的公路工程施工技术规范、验收标准、操作规程及有关高等级公路施工的技术资料，主要如下：1、《公路工程技术标准》（JTGB01-2003）2、《公路桥涵设计通用规范》（JTGD60-2004）3、《公路桥涵施工技术规范》（JTGTF50-2011）5、《混凝土结构加固设计规范》（GB50367-2013）6、《环氧涂层七丝预应力钢铰线》（GB/T21073－2007）7、《自密实混凝土设计与施工指南》（CCES02-2004）8、《自密实混凝土应用技术规程》（CECS203:2006）9、《公路养护安全作业规程》（JTGH30-2004）㈡．《随岳高速公路汉北河大桥加固工程施工图》（湖北省交通规划设计院）㈢．现场踏勘的资料（四）.技术标准1、公路等级：双向四车道高速公路，设计时速100Km/h;2．设计洪水频率：1/100；最高通航水位27.45米；3．通航标准：V级航道，通航净高8.00米，通航净宽60.00米；4．地震基本烈度：VI度，按VII度设防。二．工程概况汉北河大桥位于湖北省随岳高速公路K202+005至K202＋981处，中心桩号为K202+493，主桥为55+80+55m的变截面预应力砼连续箱梁。随州岸侧引桥为6×40m+11×30m预应力T梁，岳阳岸侧引桥为7×30m预应力T梁。引桥T梁采用了先简支后连续结构体系。桥梁分左右幅布置，桥梁全长976m,桥宽26米，桥面铺装为C50砼。其主桥主要病害如下：1．顶板纵向裂缝。2．腹板斜裂缝。3．主跨下挠。加固措施：1．箱梁0.05mm≤裂缝宽度＜0.15mm的裂缝采用裂缝修补胶表面封闭法进行处理，对≥0.15mm的裂缝或出现渗水、钙化的裂缝，进行灌缝处理。2．对于结构中出现的较为严重的蜂窝、麻面、空洞以及较大范围的破损等缺陷，凿除松动混凝土，外露骨料，喷涂阻锈剂及界面剂，并采用环氧混凝土进行修补，对于面积不大的缺陷，特别缺损深度较浅时，凿除松动混凝土，外露骨料，钢筋除锈，用环氧砂浆进行修补。3．在箱梁顶板（第一、二、三跨）内侧粘贴碳纤维布，箱梁第一、三跨现浇段腹板内侧、1/4跨处（靠近主墩）腹板外侧粘贴钢板和第二跨腹板外侧（1/4跨至3/4跨之间）粘贴钢板，并在箱梁第二跨增设体外预应力体系。主要工程量：第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页序号项目单位工程数量备注1裂缝封闭m763.12灌缝胶灌缝m111.53环氧砂浆修补砼缺陷㎡304粘贴钢板t9.155粘贴碳纤维布㎡1981.896钢筋t13.637C55自密实砼m360.28体外索制作及张拉t40.16第二章施工总体部署一．质量目标、工期目标、安全目标以满足业主对本工程质量、工期、安全、环保的要求为施工总目标。深刻理解本工程施工的特点、重点、难点，按照“技术领先、方案可靠、施工科学、组织合理、措施得力、成本节约”的指导思想组织施工，优质、安全、高效地完成本合同段工程。㈠质量目标本工程质量目标满足业主质量要求。工程交工合格率100%，工程交工优良率90%以上，合同履约率100%。㈡工期目标本合同段计划开工时间为2017年8月1号，2017年10月31日完工，计划工期92天详见表1－1施工总体进度计划横道图㈢安全目标控制事故频率在3‰以内，事故费率在1.5‰以下，杜绝重伤以上人身伤亡事故，消灭一切机械设备重大损失事故、交通运输重大事故和等级火灾事故。二．施工组织机构根据工程特点，我公司本着“科学施工、严格管理”的宗旨，如果我公司中标，将选派担任钟祥汉江公路大桥维修主桥上构维修工程项目经理朱红明担任此次府河大桥主桥上构维修工程项目经理，抽调参加过宜昌长阳偏岩大桥主第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页桥上构维修工程，弥市大桥主桥上构维修工程，钟祥汉江公路大桥主桥上构维修工程的技术精英参与此次府河大桥主桥上构维修工程现场施工工作。项目经理部设项目经理1人，总工程师1人，经理部下设工程技术部、综合办公室。根据工程特点和工期要求，拟设2支施工队。各业务部门的职责如下：㈠工程技术部：负责工程技术业务，提出工程具体实施方案，绘制施工图，负责施工控制测量，编制年、月度工...
