屋面及防水工程-厕、浴间涂膜防水施工VIP免费

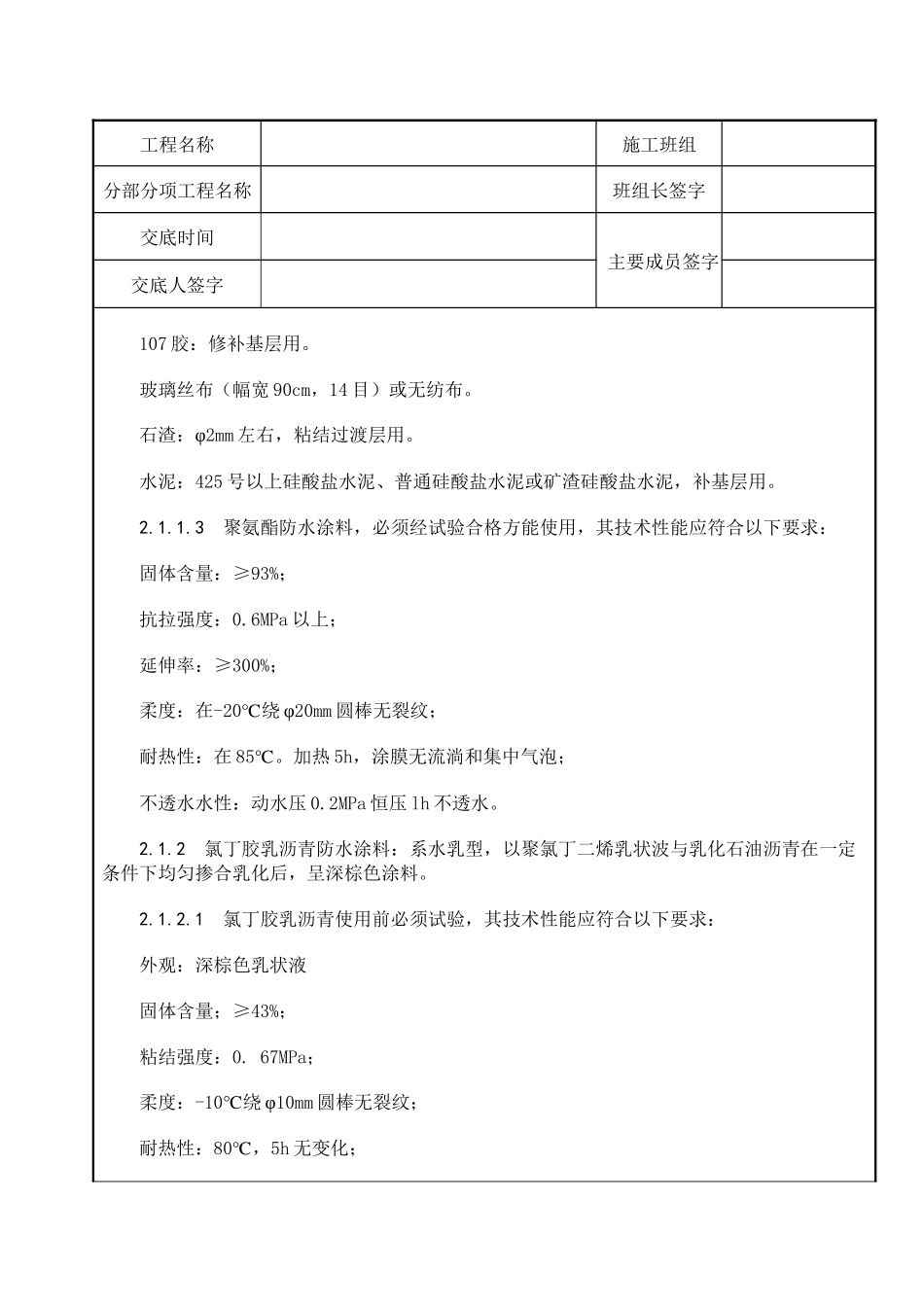

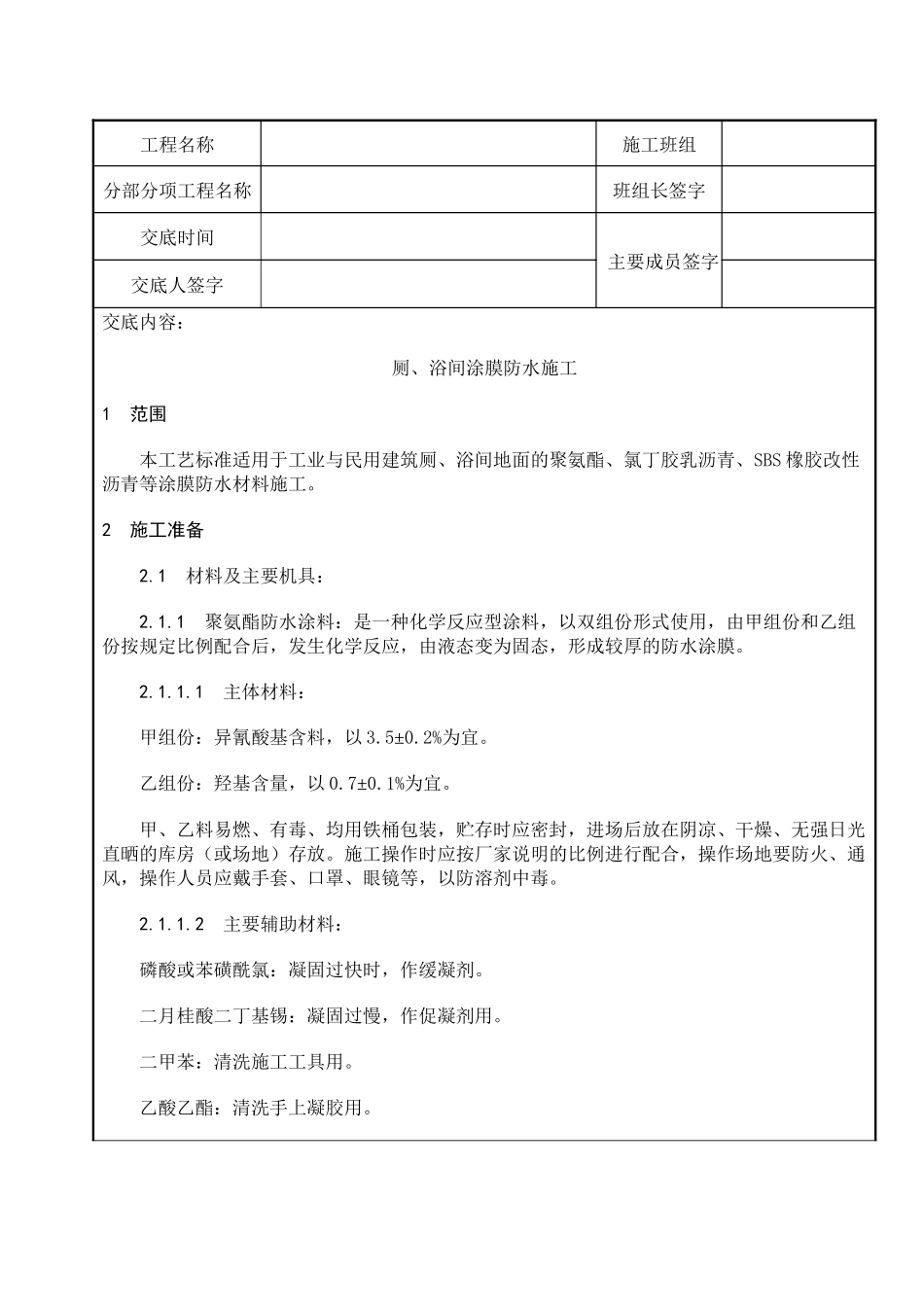

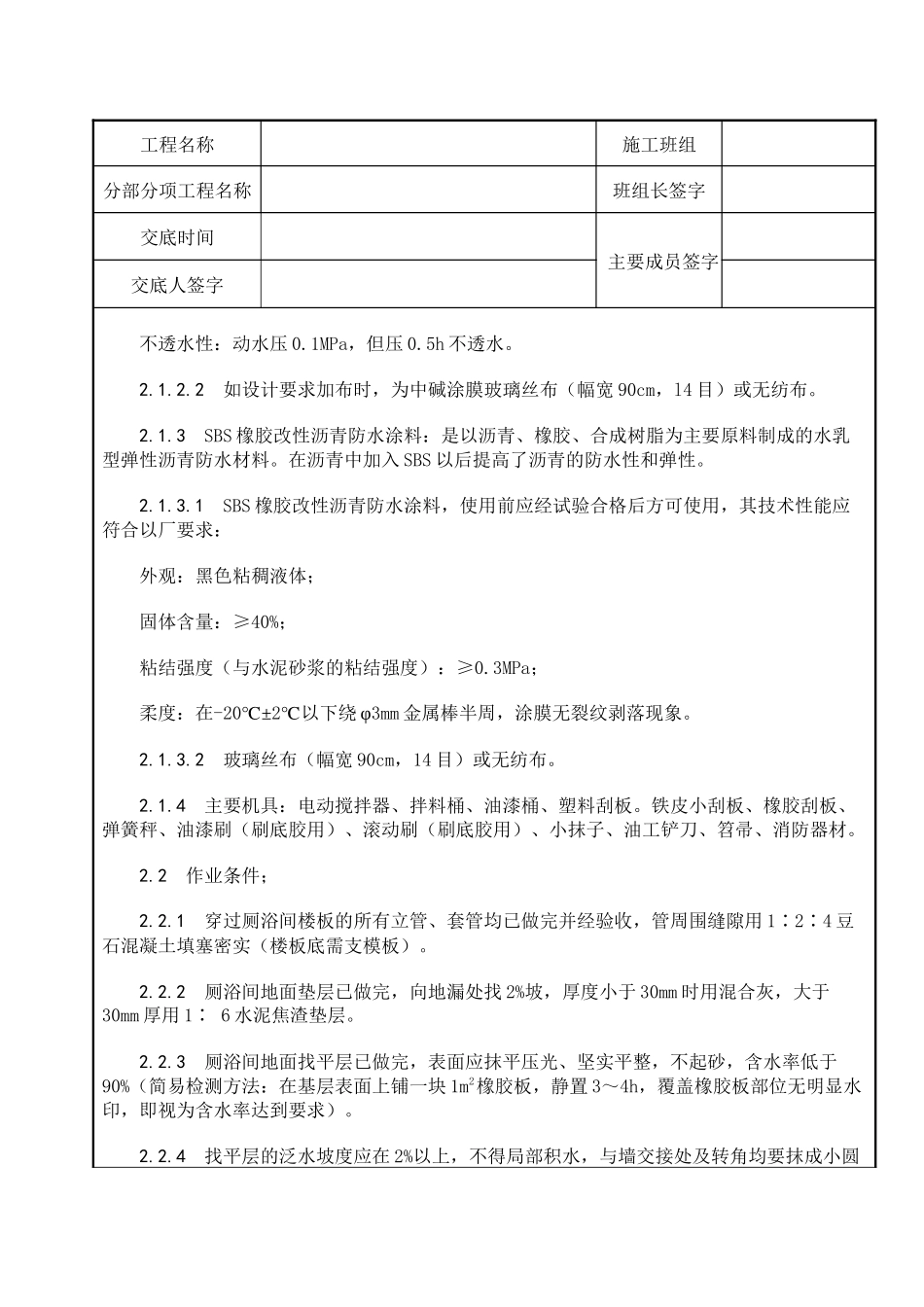

工程名称施工班组分部分项工程名称班组长签字交底时间主要成员签字交底人签字交底内容：厕、浴间涂膜防水施工1范围本工艺标准适用于工业与民用建筑厕、浴间地面的聚氨酯、氯丁胶乳沥青、SBS橡胶改性沥青等涂膜防水材料施工。2施工准备2.1材料及主要机具：2.1.1聚氨酯防水涂料：是一种化学反应型涂料，以双组份形式使用，由甲组份和乙组份按规定比例配合后，发生化学反应，由液态变为固态，形成较厚的防水涂膜。2.1.1.1主体材料：甲组份：异氰酸基含料，以3.5±0.2%为宜。乙组份：羟基含量，以0.7±0.1%为宜。甲、乙料易燃、有毒、均用铁桶包装，贮存时应密封，进场后放在阴凉、干燥、无强日光直晒的库房（或场地）存放。施工操作时应按厂家说明的比例进行配合，操作场地要防火、通风，操作人员应戴手套、口罩、眼镜等，以防溶剂中毒。2.1.1.2主要辅助材料：磷酸或苯磺酰氯：凝固过快时，作缓凝剂。二月桂酸二丁基锡：凝固过慢，作促凝剂用。二甲苯：清洗施工工具用。乙酸乙酯：清洗手上凝胶用。工程名称施工班组分部分项工程名称班组长签字交底时间主要成员签字交底人签字107胶：修补基层用。玻璃丝布（幅宽90cm，14目）或无纺布。石渣：φ2mm左右，粘结过渡层用。水泥：425号以上硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，补基层用。2.1.1.3聚氨酯防水涂料，必须经试验合格方能使用，其技术性能应符合以下要求：固体含量：≥93%；抗拉强度：0.6MPa以上；延伸率：≥300%；柔度：在-20℃绕φ20mm圆棒无裂纹；耐热性：在85℃。加热5h，涂膜无流淌和集中气泡；不透水水性：动水压0.2MPa恒压lh不透水。2.1.2氯丁胶乳沥青防水涂料：系水乳型，以聚氯丁二烯乳状波与乳化石油沥青在一定条件下均匀掺合乳化后，呈深棕色涂料。2.1.2.1氯丁胶乳沥青使用前必须试验，其技术性能应符合以下要求：外观：深棕色乳状液固体含量；≥43%；粘结强度：0.67MPa；柔度：-10℃绕φ10mm圆棒无裂纹；耐热性：80℃，5h无变化；工程名称施工班组分部分项工程名称班组长签字交底时间主要成员签字交底人签字不透水性：动水压0.1MPa，但压0.5h不透水。2.1.2.2如设计要求加布时，为中碱涂膜玻璃丝布（幅宽90cm，l4目）或无纺布。2.1.3SBS橡胶改性沥青防水涂料：是以沥青、橡胶、合成树脂为主要原料制成的水乳型弹性沥青防水材料。在沥青中加入SBS以后提高了沥青的防水性和弹性。2.1.3.1SBS橡胶改性沥青防水涂料，使用前应经试验合格后方可使用，其技术性能应符合以厂要求：外观：黑色粘稠液体；固体含量：≥40%；粘结强度（与水泥砂浆的粘结强度）：≥0.3MPa；柔度：在-20±℃2℃以下绕φ3mm金属棒半周，涂膜无裂纹剥落现象。2.1.3.2玻璃丝布（幅宽90cm，14目）或无纺布。2.1.4主要机具：电动搅拌器、拌料桶、油漆桶、塑料刮板。铁皮小刮板、橡胶刮板、弹簧秤、油漆刷（刷底胶用）、滚动刷（刷底胶用）、小抹子、油工铲刀、笤帚、消防器材。2.2作业条件；2.2.1穿过厕浴间楼板的所有立管、套管均已做完并经验收，管周围缝隙用1∶2∶4豆石混凝土填塞密实（楼板底需支模板）。2.2.2厕浴间地面垫层已做完，向地漏处找2%坡，厚度小于30mm时用混合灰，大于30mm厚用1∶6水泥焦渣垫层。2.2.3厕浴间地面找平层已做完，表面应抹平压光、坚实平整，不起砂，含水率低于90%（简易检测方法：在基层表面上铺一块1m2橡胶板，静置3～4h，覆盖橡胶板部位无明显水印，即视为含水率达到要求）。2.2.4找平层的泛水坡度应在2%以上，不得局部积水，与墙交接处及转角均要抹成小圆工程名称施工班组分部分项工程名称班组长签字交底时间主要成员签字交底人签字角。凡是靠墙的管根处均抹出5%坡度，避免此处存水（图7-10）。2.2.5在基层做防水涂料之前，在以下部位用建筑密封膏封严。穿过楼板的立管四周、套管与立管交接处、大便器与立管接口处、地漏上口四周等。见图7-11、7-12、7-13、7-14。图7-11立管四周封建筑密封膏图7-12套管与地面交接处与立管交接处、封建筑密封膏2.2.6厕浴间做防水之前必须设置足够的照明及通风设备。2.2.7易燃、有毒的防水材料要各有防火设施和工作服、软底鞋。2.2.8操作温度保持+5℃以上。2.2.9操作人员应经过专...
