南华大学图书馆工程施工组织设计VIP专享VIP免费

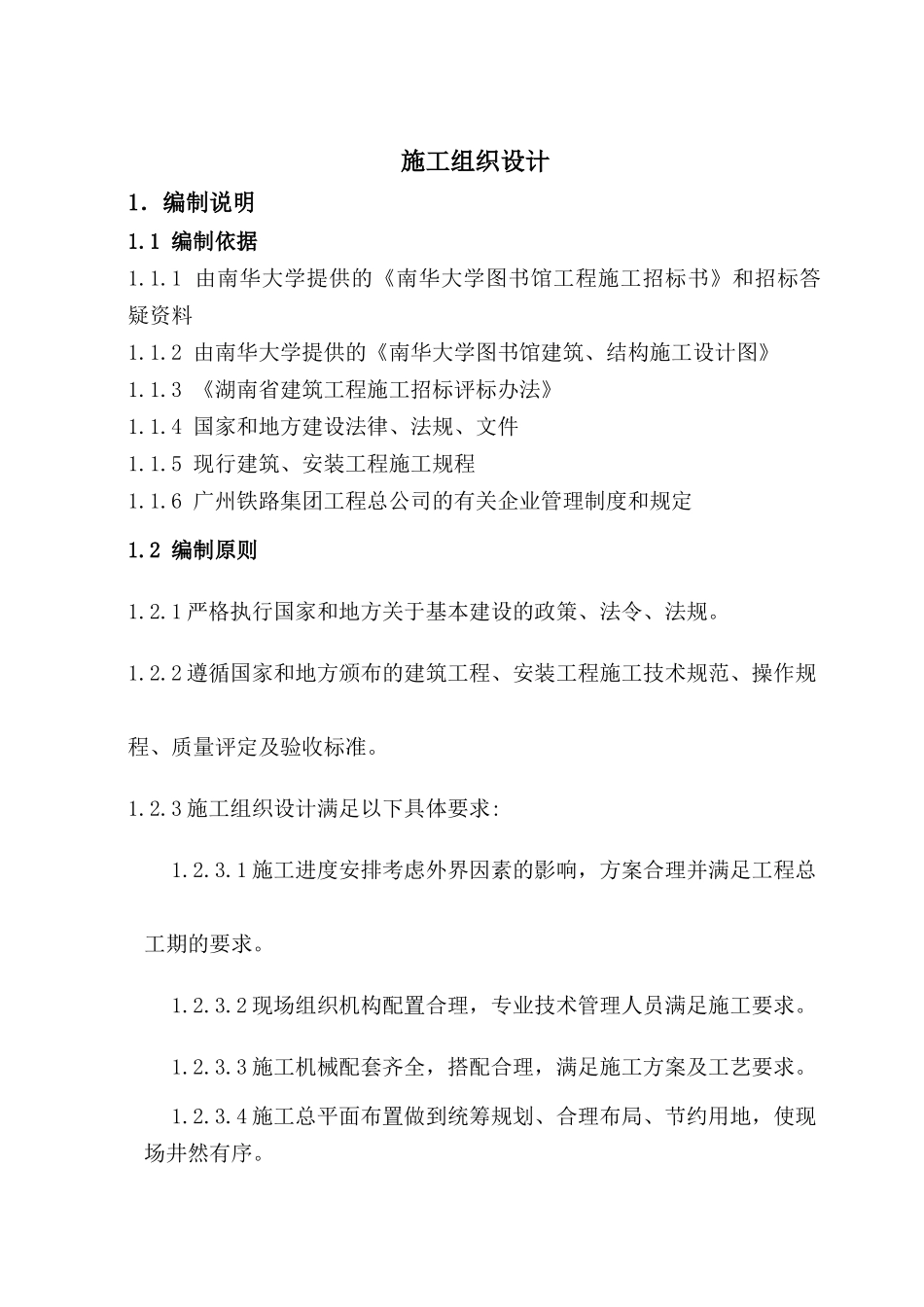

施工组织设计1．编制说明1.1编制依据1.1.1由南华大学提供的《南华大学图书馆工程施工招标书》和招标答疑资料1.1.2由南华大学提供的《南华大学图书馆建筑、结构施工设计图》1.1.3《湖南省建筑工程施工招标评标办法》1.1.4国家和地方建设法律、法规、文件1.1.5现行建筑、安装工程施工规程1.1.6广州铁路集团工程总公司的有关企业管理制度和规定1.2编制原则1.2.1严格执行国家和地方关于基本建设的政策、法令、法规。1.2.2遵循国家和地方颁布的建筑工程、安装工程施工技术规范、操作规程、质量评定及验收标准。1.2.3施工组织设计满足以下具体要求:1.2.3.1施工进度安排考虑外界因素的影响，方案合理并满足工程总工期的要求。1.2.3.2现场组织机构配置合理，专业技术管理人员满足施工要求。1.2.3.3施工机械配套齐全，搭配合理，满足施工方案及工艺要求。1.2.3.4施工总平面布置做到统筹规划、合理布局、节约用地，使现场井然有序。1.2.3.5施工工艺、施工方法、技术组织措施切实可靠，确保施工安全，满足质量要求和环保要求，确保文明施工。1.3.4严格按照招标文件、设计文件要求组织施工。2．工程概况2.1工程简况南华大学新建图书馆位于南华大学北校区既有运动场上，东面临三理楼及荷花池塘，北侧预留实验楼用地，南侧校内环路进入场内，西侧是学生宿舍区。建筑场内四通一平已做好。该工程建筑面积22410平方米，平面呈工字型布置，东西长81.6米，南北长64.2米，为七层框架结构（局部八层），层高4m(局部为3.6m、4.3m)，建筑檐口高度为35.3m、32m，共有6趟楼梯，2台电梯。2.2主要建筑与结构特点1、该工程为现浇框架结构，砼标高为C20、C30、C35、C25不同标号，现浇板用2条后浇带连接。2、该工程基础大部分为人工挖孔桩基础。少量为洛阳铲取土桩，挖孔桩直径为1200m、1000mm、900mm等，平均深度为9m进入中风化泥质砂岩内。洛阳铲取土桩平均深度为7m（Ф350）。3、该工程所用材料：①红砖采用NLU10机制红砖，各层砂浆均为M5.0混合砂浆。②二～七层填充内墙为加气砼砌块，用M5.0混合砂浆。现浇砼为：架空层～一层：梁板C30、柱C35二～六层：梁板C25、柱C30七层：梁板C25、柱C30八层：梁板C25、柱C25现浇空心板采用C30砼。其它混凝土零星构件为C20。现浇空心无梁楼盖砼中加入UEA。③预制构件如门窗过梁采用98ZJ标准圈。4、该工程屋面做法为在现浇空心板，水泥珍珠岩（膨胀），找坡2%。20厚1:2.5水泥砂浆找平层。4厚SBS改性沥层防水卷材。25厚桥塑型聚苯乙烯保温隔热板。40厚C30UEA补偿收缩砼防水层，表面25厚1:4水泥砂浆面拌水泥灰。（刚性防水和高聚物改性沥青卷材防水）5、室内装修A、地面：水磨石地面、嵌钢条2厚、卫生间200×200防滑全瓷地砖，楼梯为采色水磨石钢条分格内墙面、中板粉刷，刷888胶。B、顶棚：报厅、阅览室、过道为轻钢龙骨吊顶，其余为中粉刷后刷888胶。卫生间为瓷砖墙裙，踏脚线同地面作法。6、室外装修：正门为花岗石装修外修柱面为石头漆喷涂外墙为涂料外墙（水泥砂浆粉刷）局部为下班幕墙。7、门窗：门为高夹板木门，铝合金门窗为铝合金窗。3.施工组织机构3.1施工组织机构框图如我公司有幸中标，我公司将派出以一级项目经理、高级工程师吴志榆为项目经理的强有力的施工组织机构框图项目经理：项目副经理：总工程师：工程部安质部计财部物资部综合部技术调度试验测量质检安全计统材料物资设备财务文秘保卫车辆食堂各专业施工队拟投入本工程的主要技术及管理人员表拟任职务姓名性别年龄职称从事技术、管理工作年限备注项目经理项目总工程师项目副经理土建工程师土建工程师土建工程师给排水工程师电气工程师质检员安全员水电安质员测量工程师试验工程师资料员施工主管物料负责人财务负责人计统负责人∑Qi·N1·K2T1·t·8×3600∑Pi·N3·K4t×8×36004qπ·V·1000施工用水设计（1）现场施工用水根据施工进度计划，结合现场情况估计用水高峰为砼浇筑用水，按日浇筑砼200m3计算，查表2200L/m3 q1=式中：K1=1.15K2=1.0T1=1t=2q1==6.59L/s(2)现场生活用水q2===6.59L/sP1=400K4=1.4t=1N3=30L(3)消防用水取q3=10～15L/s。(4)总用量：q1+q2
