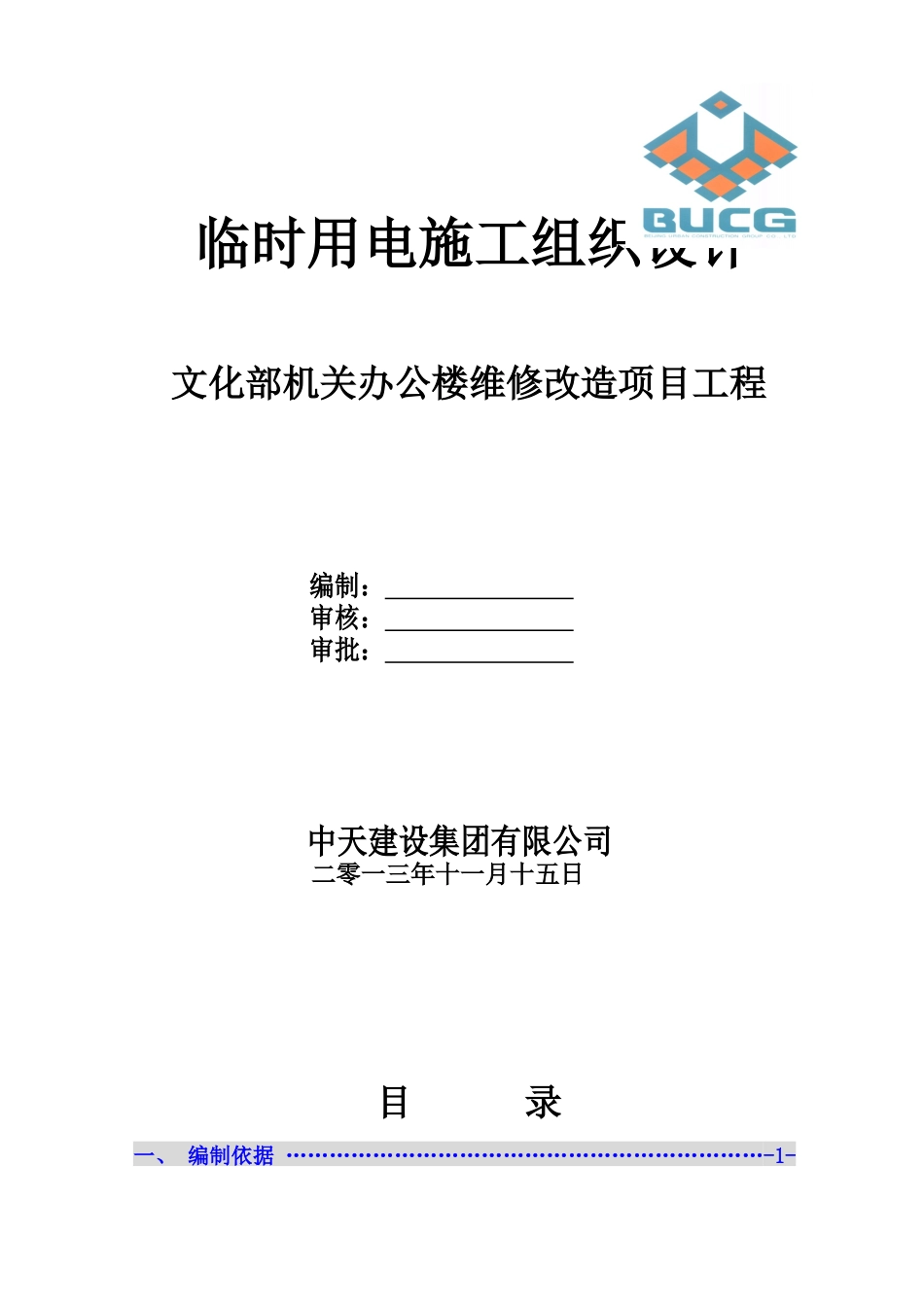

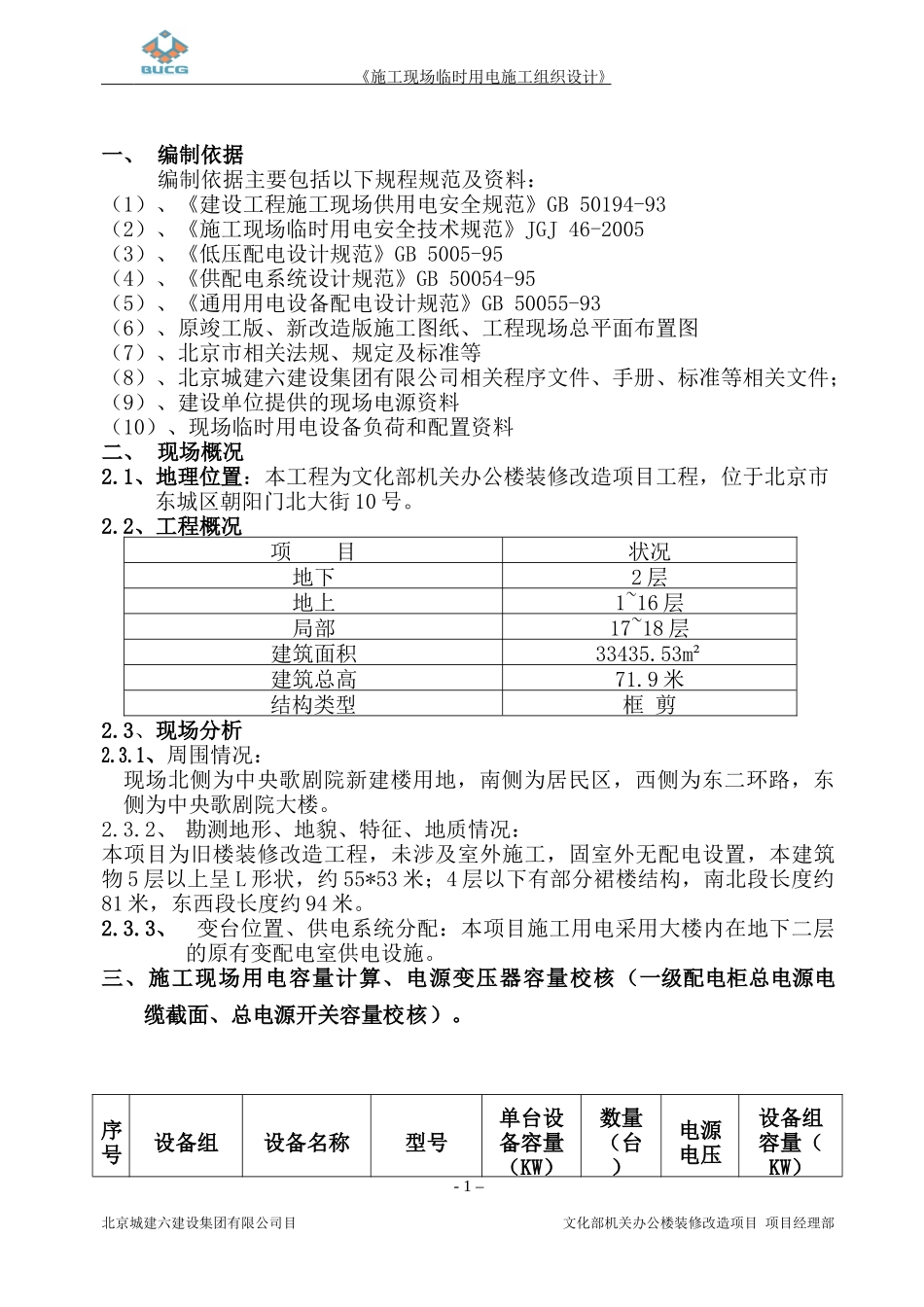

临时用电施工组织设计文化部机关办公楼维修改造项目工程编制：审核：审批：中天建设集团有限公司二零一三年十一月十五日目录一、编制依据…………………………………………………………-1-二、现场概况…………………………………………………………-1-三、施工现场用电容量计算、电源变压器容量校核（总电源线截面、总电源开关容量校核………………………-2-四、配电系统设计………………………………………………………-9-五、现场临时用电安全技术保证措施………………………………-12-六、现场临时用电防火措施…………………………………………-19-七、临电工程组织管理措施…………………………………………-22-八、环境保护、职业安全保护措施……………………………-24-九、临时用电安全技术档案资料……………………………………-24-十、施工现场配电平面布置图…………………………………-25-十一、施工现场配电系统图………………………………………-25-《施工现场临时用电施工组织设计》一、编制依据编制依据主要包括以下规程规范及资料：（1）、《建设工程施工现场供用电安全规范》GB50194-93（2）、《施工现场临时用电安全技术规范》JGJ46-2005（3）、《低压配电设计规范》GB5005-95（4）、《供配电系统设计规范》GB50054-95（5）、《通用用电设备配电设计规范》GB50055-93（6）、原竣工版、新改造版施工图纸、工程现场总平面布置图（7）、北京市相关法规、规定及标准等（8）、北京城建六建设集团有限公司相关程序文件、手册、标准等相关文件；（9）、建设单位提供的现场电源资料（10）、现场临时用电设备负荷和配置资料二、现场概况2.1、地理位置：本工程为文化部机关办公楼装修改造项目工程，位于北京市东城区朝阳门北大街10号。2.2、工程概况项目状况地下2层地上1~16层局部17~18层建筑面积33435.53m²建筑总高71.9米结构类型框剪2.3、现场分析2.3.1、周围情况：现场北侧为中央歌剧院新建楼用地，南侧为居民区，西侧为东二环路，东侧为中央歌剧院大楼。2.3.2、勘测地形、地貌、特征、地质情况：本项目为旧楼装修改造工程，未涉及室外施工，固室外无配电设置，本建筑物5层以上呈L形状，约55*53米；4层以下有部分裙楼结构，南北段长度约81米，东西段长度约94米。2.3.3、变台位置、供电系统分配：本项目施工用电采用大楼内在地下二层的原有变配电室供电设施。三、施工现场用电容量计算、电源变压器容量校核（一级配电柜总电源电缆截面、总电源开关容量校核）。-1–北京城建六建设集团有限公司目文化部机关办公楼装修改造项目项目经理部序号设备组设备名称型号单台设备容量（KW）数量（台）电源电压设备组容量（KW）《施工现场临时用电施工组织设计》3.1、施工现场主要设备用电统计表：3.2、现场用电总负荷计算：3.2.1、系统1负荷计算：（1）钢筋机械组查表Kx＝0.7COSφ=0.7tgφ=1.02a、Pjs1=Kx×Pe1=0.7×（10.5+9+8+8.5+6+4.5）=33KWb、Qjs1=Pjs1×tgφ=33×1.02=33.7Kvar（2）木工机械组查表Kx＝0.7COSφ=0.7tgφ=0.88a、Pjs2=Kx×Pe2=0.7×（3+8+3）=9.8KWb、Qjs2=Pjs2×tgφ=9.8×0.88=8.6Kvar（3）打夯机组查表Kx＝0.8COSφ=0.78tgφ=0.75a、Pjs3=Kx×Pe4=0.8×（2.2×3）=5.28KWb、Qjs3=Pjs3×tgφ=5.28×0.75=3.96Kvar（4）振捣棒组查表Kx＝0.7COSφ=0.7tgφ=1.02a、Pjs4=Kx×Pe5=0.7×（1.1×6）=4.62KWb、Qjs4=Pjs4×tgφ=4.62×1.02=4.7Kvar（5）卷扬机组查表Kx＝0.3COSφ=0.7tgφ=1.02a、Pjs5=Kx×Pe6=0.3×（44×3）=39.6KWb、Qjs5=Pjs5×tgφ=39.6×1.02=40.4Kvar（6）搅拌机组查表Kx＝0.7COSφ=0.68tgφ=1.08a、Pjs6=Kx×Pe8=0.7×（5.5×3）=11.6KWb、Qjs6=Pjs7×tgφ=11.6×1.08=12.5Kvar（7）电焊机组查表Kx＝0.45tgφ=1.08a、先将Jc=50％统一换算到Jc=100％时的额定容量b、Pe8=√JC/JC100×Pn=√0.5×53.6+46.8=70.3KWc、计算负荷Pjs7=Kx×Pe9=0.45×70.3=31.6KWQjs7=Pjs8×tgφ=31.6×1.08=34.1Kvar（8）现场照明查表Kx＝0.7tgφ=1a、Pjs8=Kx×Pe9=0.7×（10.5+4+7）=18.6KWb、Qjs8=Pjs9×tgφ=18.6×1=18.6Kvar3.2.2、系统2负荷计算：（1）钢筋机...
