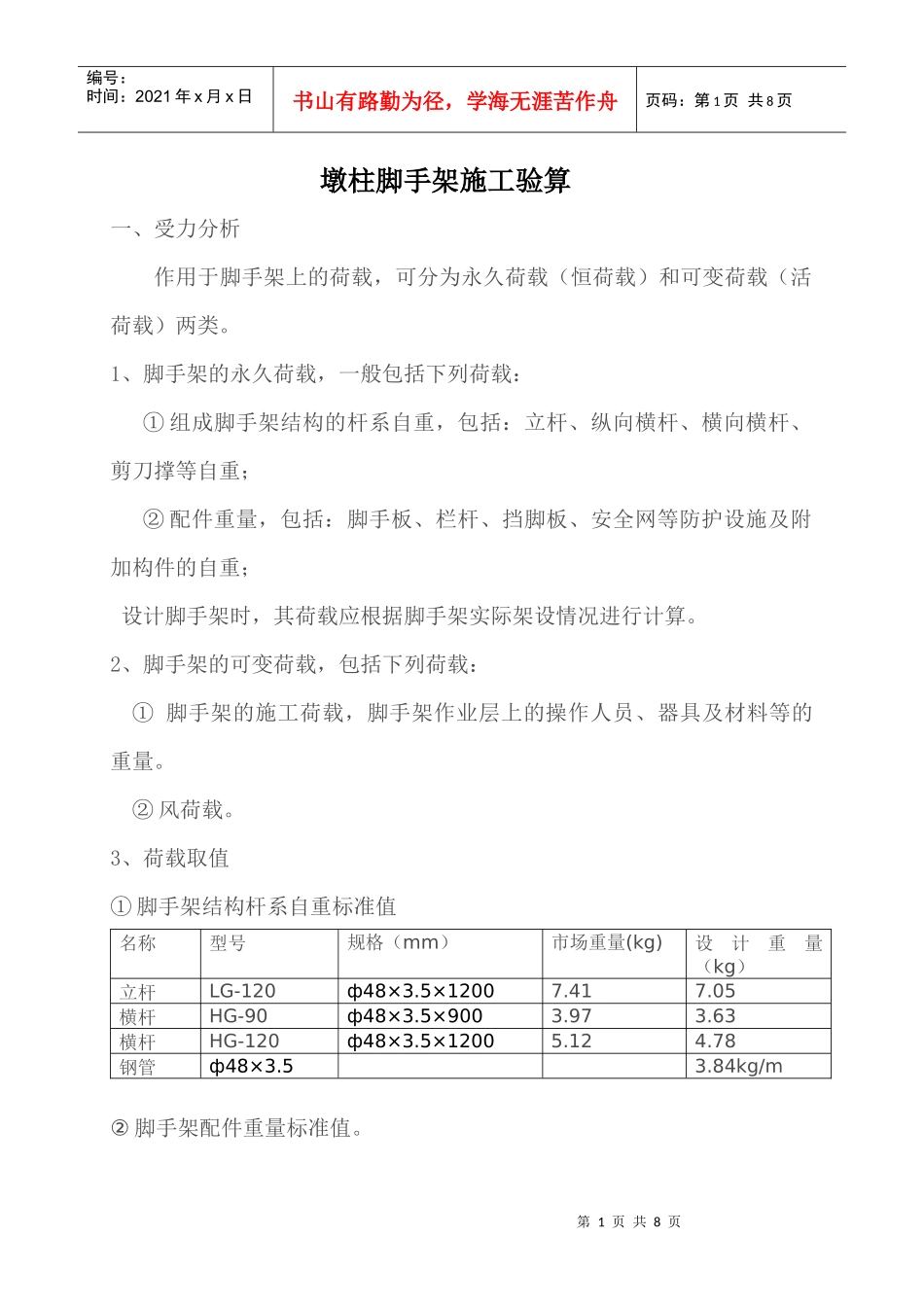

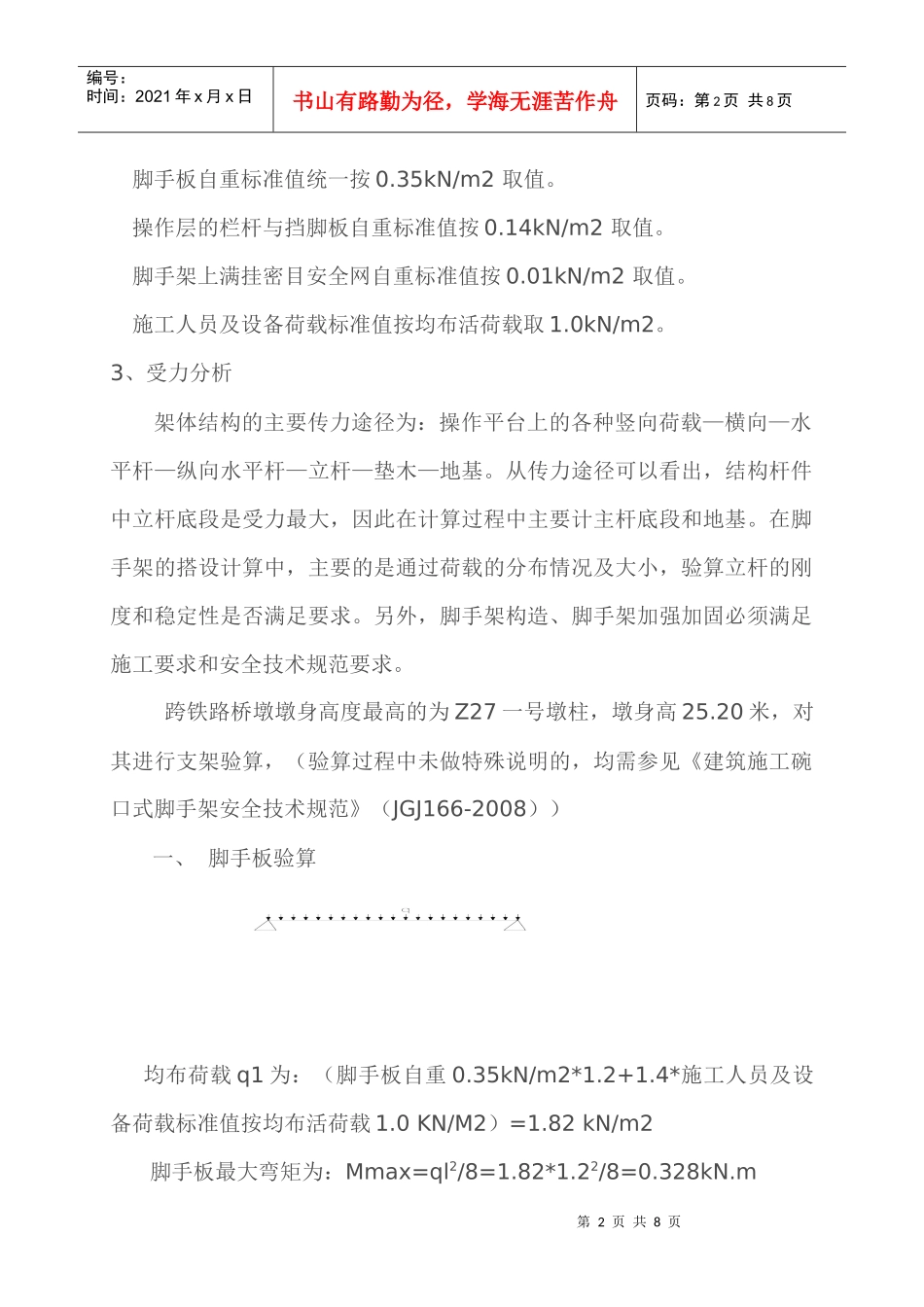

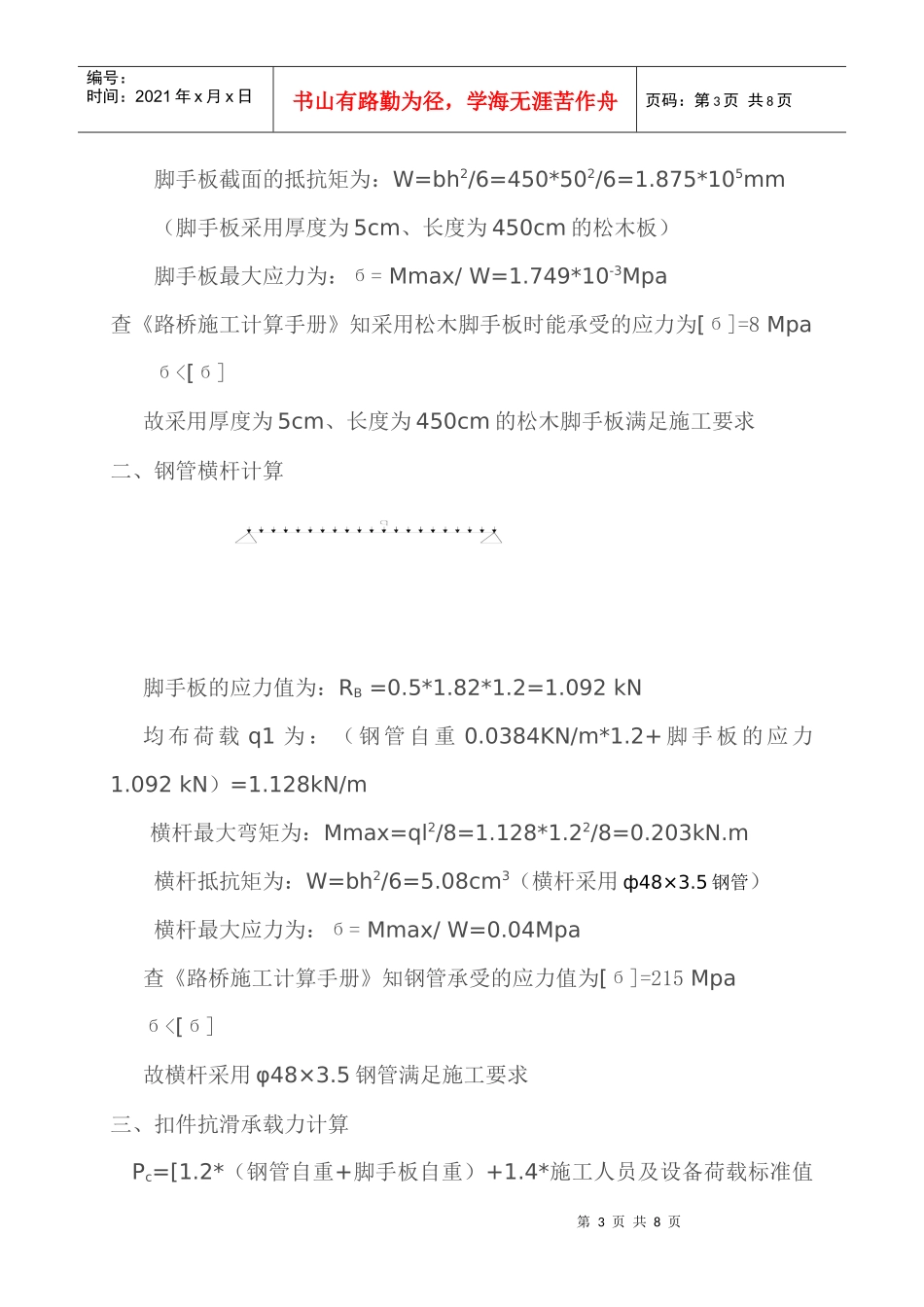

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页墩柱脚手架施工验算一、受力分析作用于脚手架上的荷载，可分为永久荷载（恒荷载）和可变荷载（活荷载）两类。1、脚手架的永久荷载，一般包括下列荷载：①组成脚手架结构的杆系自重，包括：立杆、纵向横杆、横向横杆、剪刀撑等自重；②配件重量，包括：脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重；设计脚手架时，其荷载应根据脚手架实际架设情况进行计算。2、脚手架的可变荷载，包括下列荷载：①脚手架的施工荷载，脚手架作业层上的操作人员、器具及材料等的重量。②风荷载。3、荷载取值①脚手架结构杆系自重标准值名称型号规格（mm）市场重量(kg)设计重量（kg）立杆LG-120ф48×3.5×12007.417.05横杆HG-90ф48×3.5×9003.973.63横杆HG-120ф48×3.5×12005.124.78钢管ф48×3.53.84kg/m②脚手架配件重量标准值。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页脚手板自重标准值统一按0.35kN/m2取值。操作层的栏杆与挡脚板自重标准值按0.14kN/m2取值。脚手架上满挂密目安全网自重标准值按0.01kN/m2取值。施工人员及设备荷载标准值按均布活荷载取1.0kN/m2。3、受力分析架体结构的主要传力途径为：操作平台上的各种竖向荷载—横向—水平杆—纵向水平杆—立杆—垫木—地基。从传力途径可以看出，结构杆件中立杆底段是受力最大，因此在计算过程中主要计主杆底段和地基。在脚手架的搭设计算中，主要的是通过荷载的分布情况及大小，验算立杆的刚度和稳定性是否满足要求。另外，脚手架构造、脚手架加强加固必须满足施工要求和安全技术规范要求。跨铁路桥墩墩身高度最高的为Z27一号墩柱，墩身高25.20米，对其进行支架验算，（验算过程中未做特殊说明的，均需参见《建筑施工碗口式脚手架安全技术规范》（JGJ166-2008））一、脚手板验算均布荷载q1为：（脚手板自重0.35kN/m2*1.2+1.4*施工人员及设备荷载标准值按均布活荷载1.0KN/M2）=1.82kN/m2脚手板最大弯矩为：Mmax=ql2/8=1.82*1.22/8=0.328kN.m第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页脚手板截面的抵抗矩为：W=bh2/6=450*502/6=1.875*105mm（脚手板采用厚度为5cm、长度为450cm的松木板）脚手板最大应力为：б=Mmax/W=1.749*10-3Mpa查《路桥施工计算手册》知采用松木脚手板时能承受的应力为[б]=8Mpaб<[б]故采用厚度为5cm、长度为450cm的松木脚手板满足施工要求二、钢管横杆计算脚手板的应力值为：RB=0.5*1.82*1.2=1.092kN均布荷载q1为：（钢管自重0.0384KN/m*1.2+脚手板的应力1.092kN）=1.128kN/m横杆最大弯矩为：Mmax=ql2/8=1.128*1.22/8=0.203kN.m横杆抵抗矩为：W=bh2/6=5.08cm3（横杆采用ф48×3.5钢管）横杆最大应力为：б=Mmax/W=0.04Mpa查《路桥施工计算手册》知钢管承受的应力值为[б]=215Mpaб<[б]故横杆采用φ48×3.5钢管满足施工要求三、扣件抗滑承载力计算Pc=[1.2*（钢管自重+脚手板自重）+1.4*施工人员及设备荷载标准值第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页按均布活荷载]/2*2=[(1.2(0.0384*1.2*4+0.35*1.2*1.2)+1.4*(1.0*1.2*1.2)]/2*2=2.842Pc
