家装水电知识电路改造的施工要点VIP免费

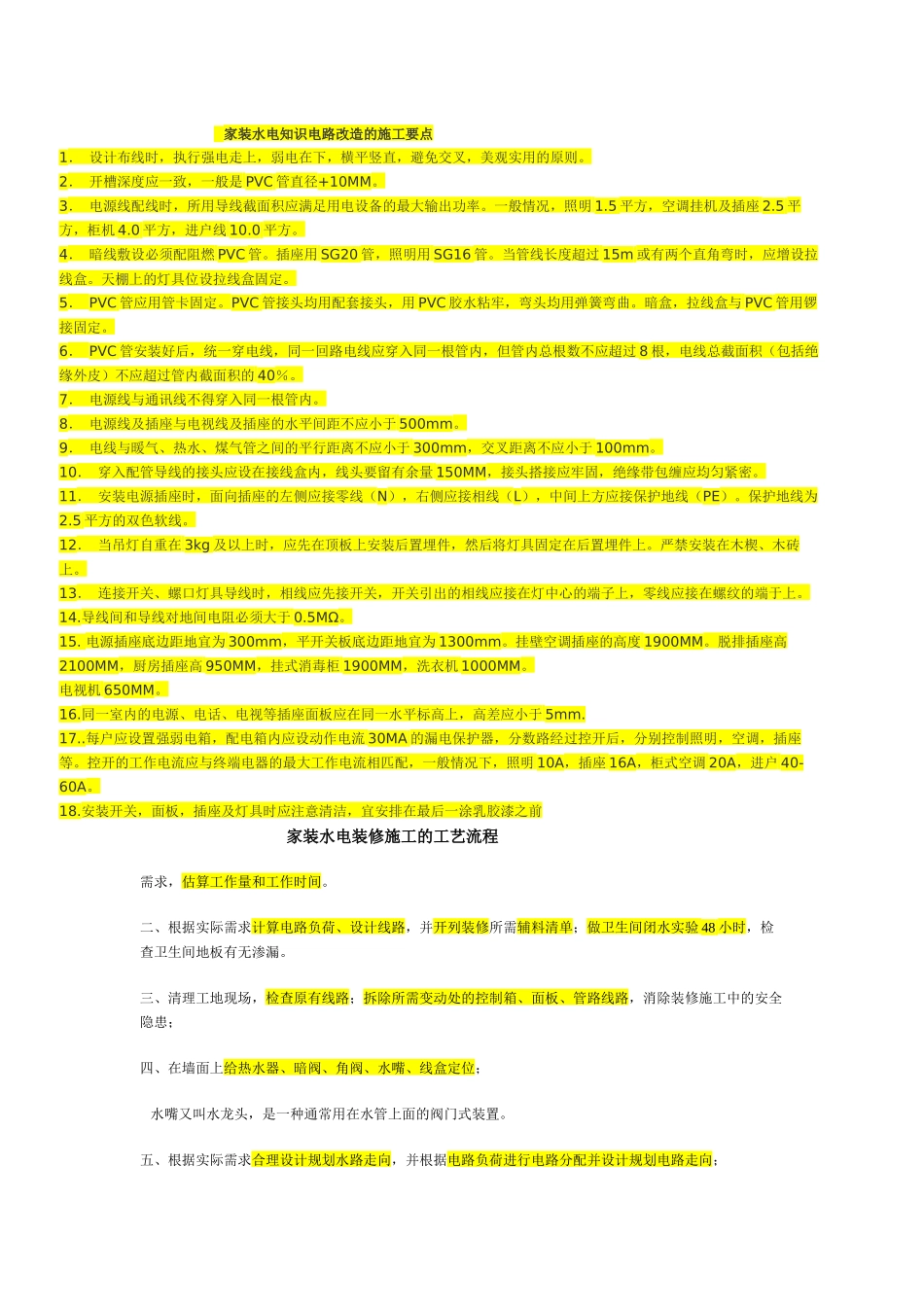

家装水电知识电路改造的施工要点1．设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。2．开槽深度应一致，一般是PVC管直径+10MM。3．电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般情况，照明1.5平方，空调挂机及插座2.5平方，柜机4.0平方，进户线10.0平方。4．暗线敷设必须配阻燃PVC管。插座用SG20管，照明用SG16管。当管线长度超过15m或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。5．PVC管应用管卡固定。PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与PVC管用锣接固定。6．PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40％。7．电源线与通讯线不得穿入同一根管内。8．电源线及插座与电视线及插座的水平间距不应小于500mm。9．电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。10．穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝缘带包缠应均匀紧密。11．安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。保护地线为2.5平方的双色软线。12．当吊灯自重在3kg及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。严禁安装在木楔、木砖上。13．连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。14.导线间和导线对地间电阻必须大于0.5MΩ。15.电源插座底边距地宜为300mm，平开关板底边距地宜为1300mm。挂壁空调插座的高度1900MM。脱排插座高2100MM，厨房插座高950MM，挂式消毒柜1900MM，洗衣机1000MM。电视机650MM。16.同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于5mm.17..每户应设置强弱电箱，配电箱内应设动作电流30MA的漏电保护器，分数路经过控开后，分别控制照明，空调，插座等。控开的工作电流应与终端电器的最大工作电流相匹配，一般情况下，照明10A，插座16A，柜式空调20A，进户40-60A。18.安装开关，面板，插座及灯具时应注意清洁，宜安排在最后一涂乳胶漆之前家装水电装修施工的工艺流程需求，估算工作量和工作时间。二、根据实际需求计算电路负荷、设计线路，并开列装修所需辅料清单；做卫生间闭水实验48小时，检查卫生间地板有无渗漏。三、清理工地现场，检查原有线路；拆除所需变动处的控制箱、面板、管路线路，消除装修施工中的安全隐患；四、在墙面上给热水器、暗阀、角阀、水嘴、线盒定位；水嘴又叫水龙头，是一种通常用在水管上面的阀门式装置。五、根据实际需求合理设计规划水路走向，并根据电路负荷进行电路分配并设计规划电路走向；六、清扫墙面地面，使用卷尺、墨斗、水平尺根据线路线管所需宽度弹出所需切割管线槽的确切位置；位置标定后，计量所需材料，开列所需水暖电料清单；七、使用切割机、电锤、电镐等工具剔暗盒、切槽，并根据实际所需宽度深度修整管线槽；八、将暗盒预埋入墙体，后清扫墙面地面准备铺设管线；九、按照先水后电的程序先焊接水管。如人员充沛，可同时在不妨碍焊接水管之处铺设电路管线；十、水管焊接完成后初步固定，并用堵头封堵，如需打压试验，即可进行；十一、管线全部铺设完成后，用水泥砂石填补固定；十二、管线干燥固定后，制作电路接头和总控制盒断路器连接、及面板安装；顺序为先近后远（离主控制箱距离）。十三、如有需与其他项目配合施工处，则待需要时方介入安装；十四、全部完工后，清理工地现场，并进行剩余材料交接；收取费用，退场。家装水电施工工艺（一般规范要求）线路的设计方面：设计原则——尽量严格遵守规范性、合理性、使用便捷性、前瞻性、易操作性、降耗（人力损耗、工时损耗、材料损耗、工具损耗）。（文中所标安装高度皆为误差很少的参考高度）一、线路设计尽量合理规避混凝土梁柱、钢筋，以降低施工难度、强度和减少电动工具损耗，尽量杜绝野蛮施工现象；二、电路设计必须考虑到后期的维护、更换，尽量避免转...
