大同市新建铁一中电气施工方案VIP免费

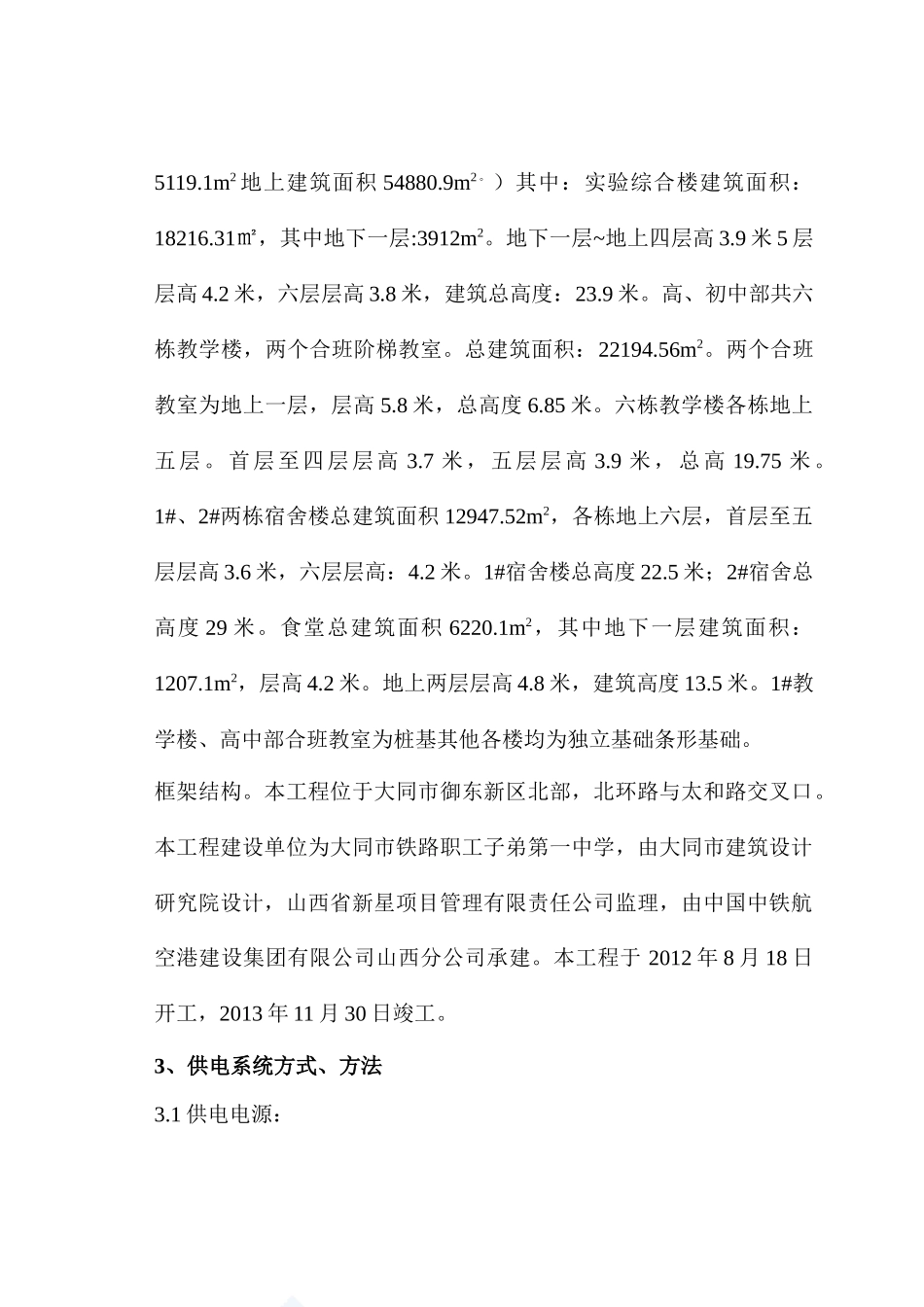

.目录1编制依据及范围：…………………………………………12工程概况：…………………………………………………23供电系统方式、方法：……………………………………34施工部署：…………………………………………………85土建与专业配合：…………………………………………96主要工艺流程及方法：……………………………………107质量保证措施：……………………………………………258电气设备试运行及电气负荷运行要求：…………………279各项管理措施：……………………………………………2810安全、消防保证措施……………………………………29.1、编制依据及范围：1.1编制依据：1.1.1施工合同1.1.2施工图纸1.1.3《常用电气设备安装》1.1.4《建筑电气通用图集》（92DQ01—13）1.1.5《建筑电气工程施工质量验收规范》（GB50303—2002）1.1.6《等电位联结安装》（02D501-2）1.1.7《火灾自动报警系统施工及验收规范》（GB50166-2006）1.1.8《智能建筑综合布线系统工程验收规范》（GB50045-95）1.1.9《建筑工程资料管理规程》（DBJ01-51-2003）1.1.10其它有关国家及地方的现行规程、规范，标准图集及各专业提供的设计资料1.2编制范围：强电:低压照明系统、低压动力系统、安全保护、等电位联结防雷接地系统。弱电:电话系统及计算机系统、多媒体教学系统、火灾自动报警及联动控制系统。2、工程概况：本工程共12栋楼，总建筑面积：约64000m2（地下一层建筑面积5119.1m2地上建筑面积54880.9m2。）其中：实验综合楼建筑面积：18216.31㎡，其中地下一层:3912m2。地下一层~地上四层高3.9米5层层高4.2米，六层层高3.8米，建筑总高度：23.9米。高、初中部共六栋教学楼，两个合班阶梯教室。总建筑面积：22194.56m2。两个合班教室为地上一层，层高5.8米，总高度6.85米。六栋教学楼各栋地上五层。首层至四层层高3.7米，五层层高3.9米，总高19.75米。1#、2#两栋宿舍楼总建筑面积12947.52m2，各栋地上六层，首层至五层层高3.6米，六层层高：4.2米。1#宿舍楼总高度22.5米；2#宿舍总高度29米。食堂总建筑面积6220.1m2，其中地下一层建筑面积：1207.1m2，层高4.2米。地上两层层高4.8米，建筑高度13.5米。1#教学楼、高中部合班教室为桩基其他各楼均为独立基础条形基础。框架结构。本工程位于大同市御东新区北部，北环路与太和路交叉口。本工程建设单位为大同市铁路职工子弟第一中学，由大同市建筑设计研究院设计，山西省新星项目管理有限责任公司监理，由中国中铁航空港建设集团有限公司山西分公司承建。本工程于2012年8月18日开工，2013年11月30日竣工。3、供电系统方式、方法3.1供电电源：根据本项目建筑性质，1#、2#宿舍楼、1#~6#教学楼在一层设置低压配电室；食堂、综合楼在地下一层设置低压配电室，负责各栋建筑供电，利用电缆桥架引至各用电点。具体供电：本工程供电电源由市电网提供的两路10KV电源引入两台室外800KVA箱变。1#箱变低压柜引出380V电源经外线为初一、初二、高一、高二、食堂、综合楼、食堂、南门卫配电。2#箱变低压柜引出380V电源经外线为初三、高三、1#2#宿舍、换热站、西门卫、食堂、综合楼配电。初中部4#楼用YJV224*120干线电缆由楼北侧4轴引入至配电室AA1柜再沿桥架引至电气竖井，再引向各层动力、照明箱。初中部5#楼用YJV224*120干线电缆由楼北侧11轴引入至配电室AA2柜再沿桥架引至电气竖井，再引向各层动力、照明箱。初中部6#楼用YJV224*120干线电缆由楼南侧4~5轴引入至配电室AA3柜再沿桥架引至电气竖井，再引向各层动力、照明箱。初中部合班教室AL-4配电箱由4#楼AA1柜配电，5~6轴南侧引入。高中1#楼用YJV224*150干线电缆由楼北侧11轴引入至配电室AA1柜再沿桥架引至电气竖井，再引向各层动力、照明箱；其中一路经和班教师南侧9~10轴入室内给AL1-4配电。高中2#楼用YJV224*120干线电缆由楼北侧4轴引入至配电室AA2柜再沿桥架引至电气竖井，再引向各层动力、照明箱。高中3#楼用YJV224*120干线电缆由楼北侧11轴引入至配电室AA3柜再沿桥架引至电气竖井，再引向各层动力、照明箱。食堂用YJV224*185、4*120、4*95干线电缆由楼东侧1/D~E轴引入至配电室AA1~AA3、柜再沿桥架引至电气竖...
