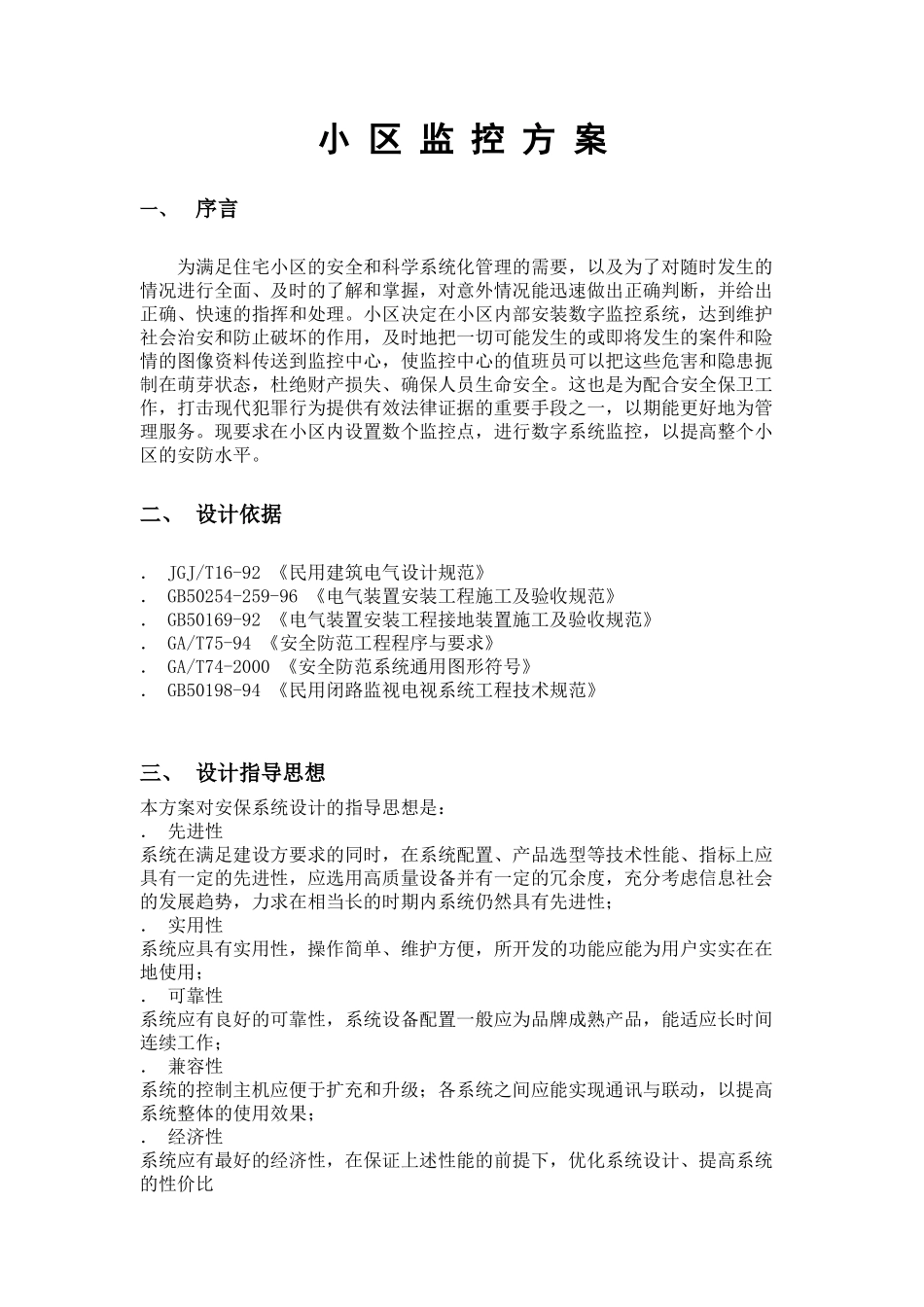

小区监控方案一、序言为满足住宅小区的安全和科学系统化管理的需要，以及为了对随时发生的情况进行全面、及时的了解和掌握，对意外情况能迅速做出正确判断，并给出正确、快速的指挥和处理。小区决定在小区内部安装数字监控系统，达到维护社会治安和防止破坏的作用，及时地把一切可能发生的或即将发生的案件和险情的图像资料传送到监控中心，使监控中心的值班员可以把这些危害和隐患扼制在萌芽状态，杜绝财产损失、确保人员生命安全。这也是为配合安全保卫工作，打击现代犯罪行为提供有效法律证据的重要手段之一，以期能更好地为管理服务。现要求在小区内设置数个监控点，进行数字系统监控，以提高整个小区的安防水平。二、设计依据．JGJ/T16-92《民用建筑电气设计规范》．GB50254-259-96《电气装置安装工程施工及验收规范》．GB50169-92《电气装置安装工程接地装置施工及验收规范》．GA/T75-94《安全防范工程程序与要求》．GA/T74-2000《安全防范系统通用图形符号》．GB50198-94《民用闭路监视电视系统工程技术规范》三、设计指导思想本方案对安保系统设计的指导思想是：．先进性系统在满足建设方要求的同时，在系统配置、产品选型等技术性能、指标上应具有一定的先进性，应选用高质量设备并有一定的冗余度，充分考虑信息社会的发展趋势，力求在相当长的时期内系统仍然具有先进性；．实用性系统应具有实用性，操作简单、维护方便，所开发的功能应能为用户实实在在地使用；．可靠性系统应有良好的可靠性，系统设备配置一般应为品牌成熟产品，能适应长时间连续工作；．兼容性系统的控制主机应便于扩充和升级；各系统之间应能实现通讯与联动，以提高系统整体的使用效果；．经济性系统应有最好的经济性，在保证上述性能的前提下，优化系统设计、提高系统的性价比四、闭路监控系统的粗略结构图如下图所示：根据前端安装监控点的具体情况，可灵活的组合控制室外的设备。两台彩色定焦红外一体化摄像机AC-608F分别安装在小区的出入口上方，对小区内客户进出情况进行监视，同时在小区视野最大化位置安装一台远距离双CCD红外夜视防水一体化摄像机艾斯卡AC-290P对小区内情况进行监控。主控室器材主要包括:19寸液晶监视器一台，安联锐视D3704硬盘录像机一台。五、产品选型：1、定焦摄像机艾斯卡AC-608F品型号：AC-608F产品类别：红外一体化摄像机-红外防水摄像机产品摘要：红外光源、室外防水、超长红外距离50-60米产品描述：型号AC-608F图像传感器:1/3″SONYCCD有效像素:PAL:500(H)×582(V)NTSC:510(H)×492(V)信号系统:PAL/NTSC水平清晰度:470电视线镜头:6mm8mm12mm16mm25mm最低照度:0Lux快门速度:1/50（1/60）——1/100,000（秒）白平衡:自动跟踪白平衡信噪比:大于48db(AGCOFF)视频输出:1.0Vp-p,75Ω使用电源:DC12V/1000mA功率消耗:6W插口:VIDEOOUT（BNC）红外灯距离:60M红外灯波长:850nm重量（克）:1100g2、定焦摄像机艾斯卡AC-290P产品型号：AC-290P产品类别：双CCD红外夜视防水一体化摄像机产品摘要：1/3SONYCCD彩色传感器1/3SONYCCD黑白传感器彩色水平解析度480线黑白水平解晰度线可自动转换黑白图像红外距离50-80米产品描述：型号AC-290P图像传感器:Color1/3″SONYCCD1/3″SONYCCD信号系统:PAL/NTSC水平清晰度:Color420TVLinesB/W480TVLines镜头:6/8/12/16mm可选最低照度:0Lux(1R/ON)快门速度:1/50（1/60）——1/100,000（秒）白平衡:自动跟踪白平衡信噪比:彩色大于48dB黑白大于52dB视频输出:1.0Vp-p,75Ω功率消耗:6W使用电源:DC12V50HZ(+/-10%)红外灯距离:70M红外灯波长:850nMInfrared红外灯角度:30°/45°红外灯寿命:20000hrs防水等级:1p65工作温度:-20℃～+50℃插口:VIDEOOUT(BNC)3、安联锐视D3704硬盘录像机配备500G硬盘可录制3通道数据超过30天产品性能：MPEG4压缩、4路音视频实时录像NTSC/PAL和VGA功能可选录像模式：连续录像、移动侦测录像、传感器触发录像、时间进程录像网络传输：支持IE浏览,支持TCP/IP协议,静态IP/DHCP支持DDNS动态域名解析支持移动侦测/视频信号丢失报警报警触发录像能发送预警图像到预设定的E-mail邮件高质量彩色显示录像/回放、支持OSD，多种语言供选择支...
