可挠金属电线管敷设工艺VIP免费

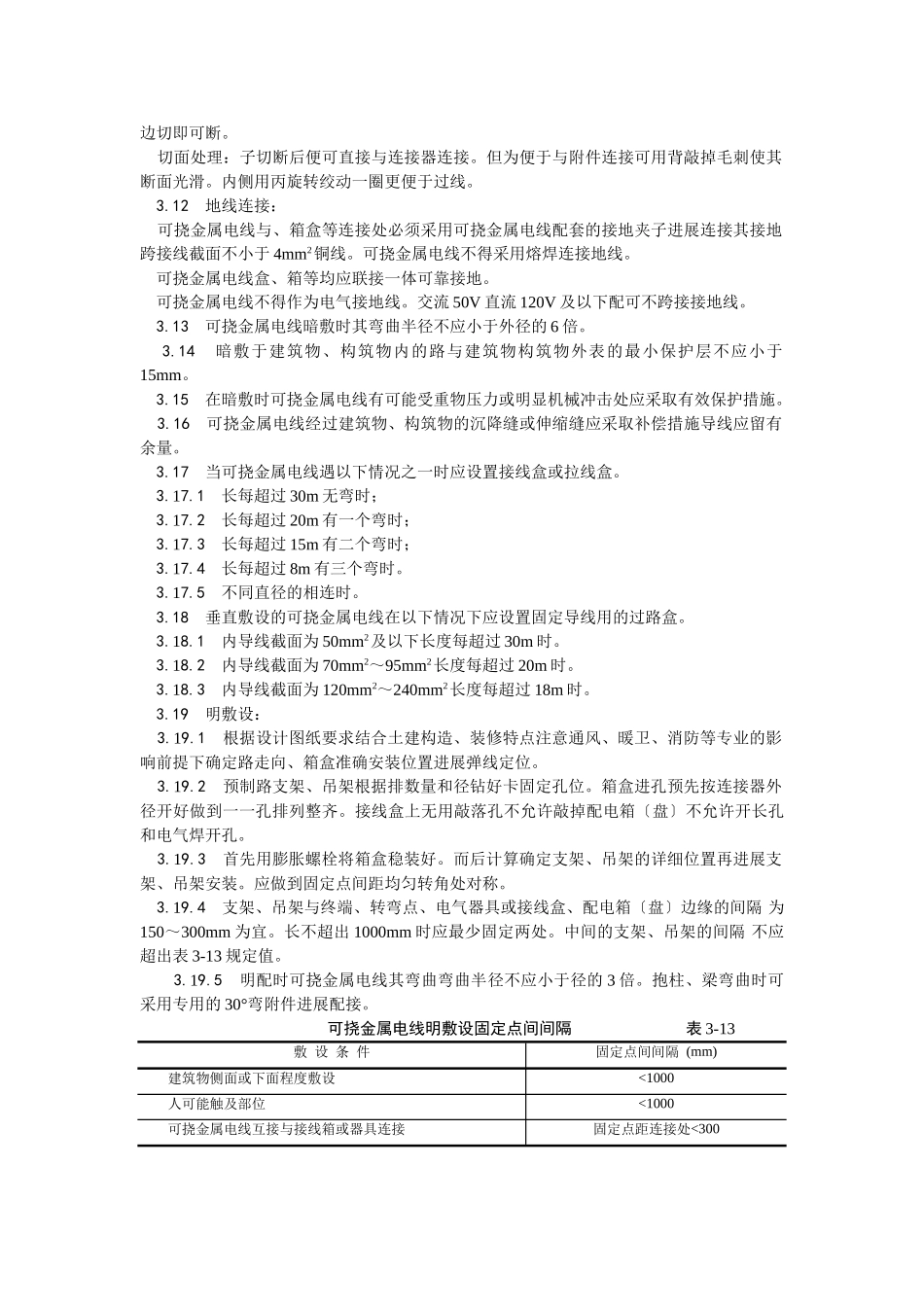

可挠金属电线敷设1范围本工艺适用于一般工业、民用建筑工程1kV及其以下照明、动力、弱电的可挠金属电线的明、暗敷设及吊顶内和护墙板内可挠金属电线〔即普利卡〕敷设工程。2施工准备2.1材料要求：可挠金属电线及其附件应符合现行技术的有关规定并应有合格证。同时还应具有当地消防部门出示的阻燃证明。可挠金属电线配线工程采用的卡、支架、吊杆、连接件及盒、箱等附件均应镀锌或涂防锈漆。可挠金属电线及配套附件器材的规格型应符合的规定和设计要求。其他所需材料：电线钢、接线箱、灯头盒、插座盒、配电箱、接线箱连接器、混合接头、锁紧螺母、固定卡子、接地卡子、圆钢、扁钢、角钢、支架、吊杆、螺栓、螺母、垫圈、弹簧垫圈、膨胀螺栓、木螺丝、自攻螺丝等金属部件均应镀锌处理或作防锈处理。2.2主要机具：可挠金属电线专用切割、液压开孔器、无齿锯、台钻、手电钻、电锤、电焊机、。钢锯、活搬手、鱼尾钳、手锤、錾子、半圆锉、钻头、钳子、改锥、电工等。程度尺、角尺、盒尺、铅笔、线坠、灰桶、灰铲、粉线袋等。2.3作业条件：暗敷设：配合混凝土构造暗敷设施工时根据设计图纸要求在钢筋绑扎完、混凝土浇灌前进展配稳盒下埋件预留盒、箱位置。配合砖混构造暗缴路施工时应随墙立安装盒、箱或预留盒、箱位置。配合吊顶内或轻隔墙板内暗敷设路时应按土建大样图先弹线确定灯具、插座等位置随吊顶、立墙龙骨进展配、稳盒、箱。吊顶内采用单独支撑吊挂的暗敷路应在吊顶龙骨安装前进展配做盒。明敷设：应在建筑构造间安装好预埋件、预留孔、洞工作。采用预埋法固定支架应在抹灰前完成；采用膨胀螺栓固定支架时应在抹灰后进展。配稳盒应在土建喷浆装修后进展。3操作工艺3.3路敷设的根本要求：应根据设计图纸要求确定路走向、进展路敷设。并应减少弯曲到达走向合理检修维护方便。应根据所敷设的部位环境条件正确选用可挠金属电线的规格型及附件。3.4暗敷设：箱、盒测位：根据施工图纸确定箱、盒轴线位置以土建弹出的程度线、轴线为基准挂线找平找位线坠找正标出箱、盒实际位置。成排、成列的箱、盒位置应挂通线或十字线。暗敷在现浇混凝土构造中的路路应敷设在两层钢筋中间。垂直方的路直没同侧竖向钢筋敷设程度方向的路宜沿同侧横向钢筋敷设。砖混构造随墙暗敷时向上引应及时堵好口并用临时支杆将沿敷设方向挑起。预制楼板上暗敷设时应先找灯位注盒后配。路敷设后立即用强度不低于C10的水泥砂浆稳注保护。剔槽敷设时应在槽两边先弹线用快錾子剔槽宽及槽深均以比径大5mm为宜。加气混凝土墙宜用电动锯开槽。剔槽敷设时严禁剔横槽。3.5吊顶内暗敷时路可敷设在主龙骨上。单独吊挂的路其吊点不宜超出1000mm。盒、箱两侧的路固定点不宜大于300mm。3.6护墙板〔石膏板轻隔墙〕内暗敷时应随土建立龙骨同时进展。其路固定应用可挠金属电线配套的卡子进展固定。3.7进入箱盘的路应排列整齐采用BG型或UBG型接线箱连接器与箱体锁紧并安装好BP型绝缘护口。当进入落地式配电箱、屏的可挠金属电线除应高出配电箱根底面不少于50mm外还宜做排的固定支架。3.8路固定：敷设在钢筋混凝土中的路应与钢筋绑扎结实子绑扎点间距不宜大于500mm绑扎点距盒、箱不应大于300mm。绑扎线可采用细铁丝。砖墙或砌体墙剔槽敷设的路每隔不大于1000mm间隔用细铅丝、铁钉固定。吊顶内及护墙板内路每隔不大于1000mm的间隔采用专用卡子固定。在与接线箱、盒连接处固定点间隔不应大于300mm。预制板〔圆孔板〕上的路可利用板孔用钉子、铅丝固定后再砂浆保护。3.9路连接：可挠金属电线与可挠金属电线联接以及与钢制电线、厚铁、各类箱盒的联接时均应采用其配套的专用附件。详见表3-12。可挠金属电线附件种类及用处表3-12种类型用途接线箱连接器BG可挠金属电线与接线箱等连接组合接线箱连接器UBG可挠金属电线与接线箱等组合连接混合连接器KG可挠金属电线与钢制电线连接无螺纹连接器VKC可挠金属电线与钢制电线等组合混合组合连接器UKG连接直接连接器KS可挠金属电线之间互相连接绝缘护套BP为保护电线绝缘层不受损伤安装在可挠金属电线末端固定夹SP固定可挠金属电线角型接线箱连接器AG可挠金属电线与接线箱等直角组合连接防水型接线箱...
