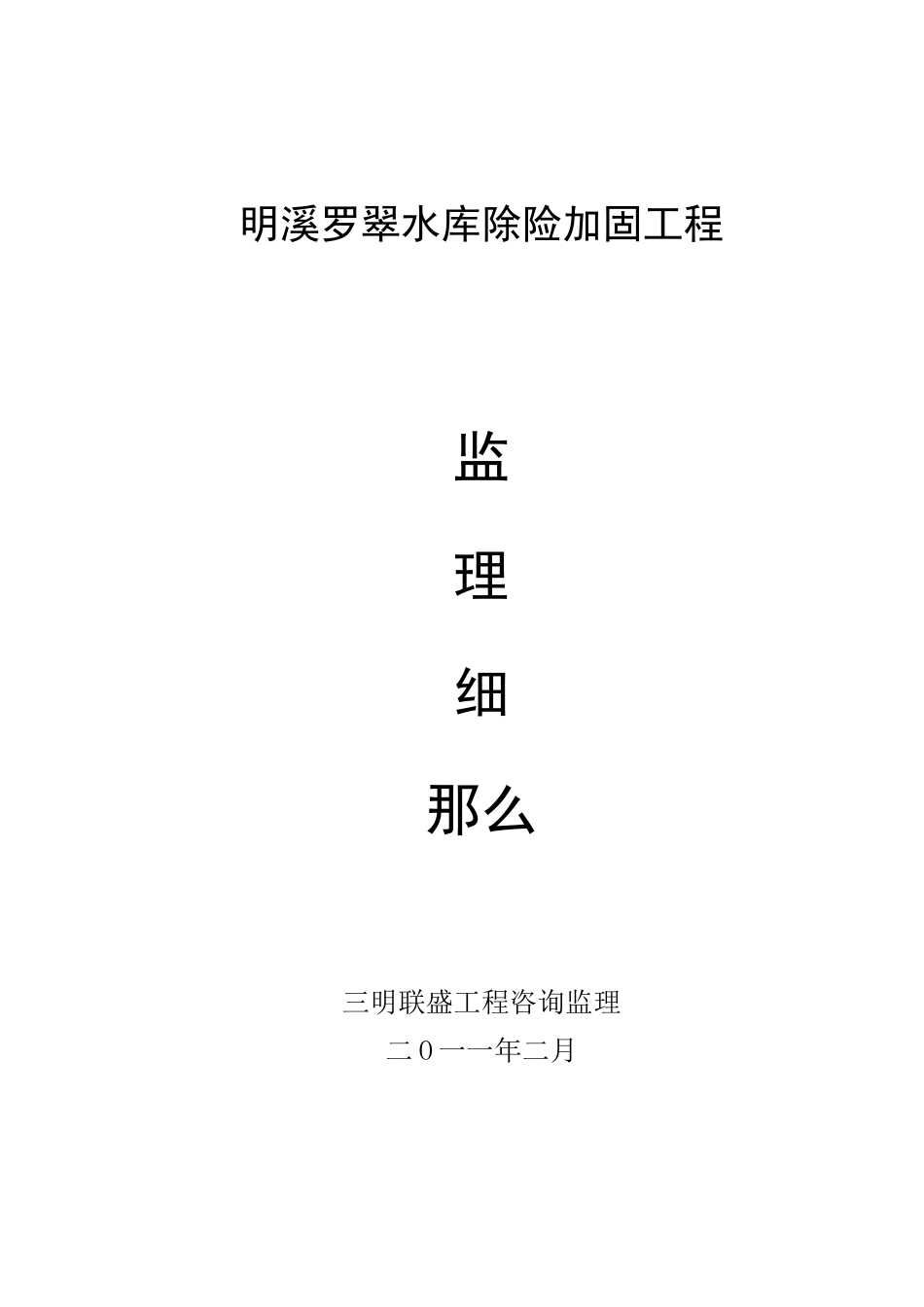

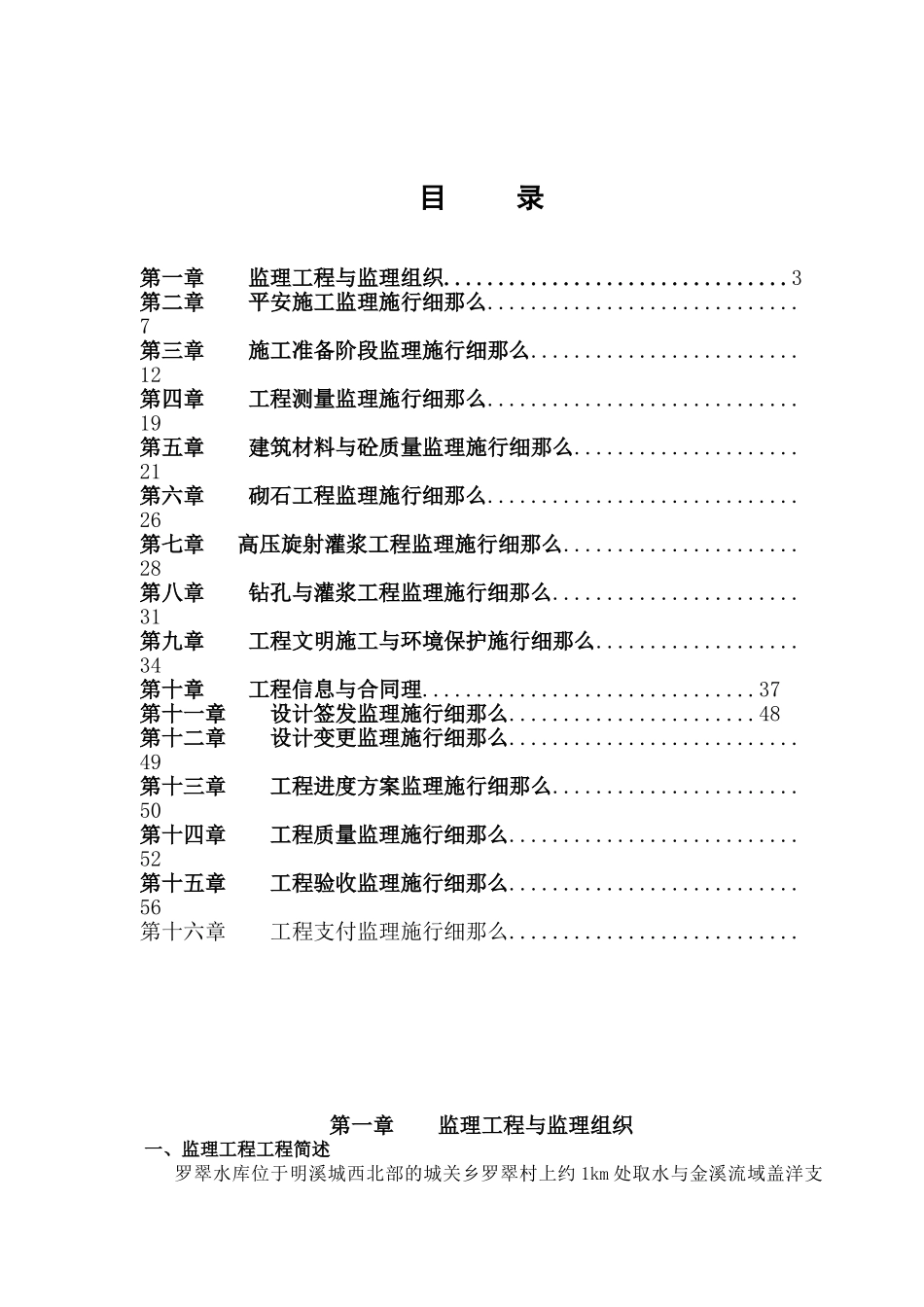

明溪罗翠水库除险加固工程监理细那么三明联盛工程咨询监理二O一一年二月目录第一章监理工程与监理组织................................3第二章平安施工监理施行细那么.............................7第三章施工准备阶段监理施行细那么.........................12第四章工程测量监理施行细那么.............................19第五章建筑材料与砼质量监理施行细那么.....................21第六章砌石工程监理施行细那么.............................26第七章高压旋射灌浆工程监理施行细那么......................28第八章钻孔与灌浆工程监理施行细那么.......................31第九章工程文明施工与环境保护施行细那么...................34第十章工程信息与合同理...............................37第十一章设计签发监理施行细那么.......................48第十二章设计变更监理施行细那么...........................49第十三章工程进度方案监理施行细那么.......................50第十四章工程质量监理施行细那么...........................52第十五章工程验收监理施行细那么...........................56第十六章工程支付监理施行细那么...........................第一章监理工程与监理组织一、监理工程工程简述罗翠水库位于明溪城西北部的城关乡罗翠村上约1km处取水与金溪流域盖洋支流划桥溪距城12km。是一个以灌溉为主补充城镇用水的综合利用的小〔一〕型水库。水库于1992年3月开工1995年4月底完成1995年5月26日开场试蓄水运行1997年9月坝后电站工程开工投产。水库坝址以上的集雨面积9.54km2河道长度3.46km河道平均坡降29.84‰多年平均降水量1725.2mm多年平均年径流量8.3万m3设计〔P=3.33〕洪水位631.36m校核〔P=0.2〕洪水位633.10m。水库总库容512.万m3调节库容101万m3兴利库容411万m3库容14万m3。水库枢纽工程包括：主坝、副坝、输水结合泄洪的压力隧洞等建筑物组成。主坝为均质土坝坝顶高程633.10m坝顶宽5.5m长160m坝高37.5m防浪墙顶高程634.30m主坝上下坡为干砌石护坡。副坝也为均质土坝根底为土基坝顶高程633.10m坝顶宽4.0m长61.5m坝高12m防浪墙顶高程634.30m副坝上、下坡为干砌石护坡。压力隧洞为施工导流、输水、泄洪三者合用隧洞进口底高程为606.00m洞径1.8m全线采用钢筋混凝土衬砌洞长198.5m纵坡1。隧洞进口设斜拉闸门〔B×H=2.0×本次除险加固的主要任务是：根据查出的水库诸多平安隐患对大坝、压力隧洞等建筑物进展彻底的加固处理新建溢洪道等从根本上解决工程存在的平安隐患使水库可以平安运行并获得的经济效益。主要工作内容：1、主坝防渗加固：主坝采用单高压旋喷桩孔布置在坝顶防渗墙中心线布置在坝顶坝轴线处防渗墙的范围为桩坝0+000~坝0+167高程位于632.50~603.10m旋喷桩桩径0.6m桩距0.5m。旋喷防渗深度应深化坝基强风化层2m。主坝双高压旋喷桩孔布置在坝顶防渗墙中心线布置在坝顶坝轴线处防渗墙的范围为桩坝0+52.9~坝0+109.8。2、副坝防渗加固：采用坝体充填灌浆结合坝基帷幕。充填灌浆布置单排孔布置在坝顶坝轴线处。充填灌浆在坝基帷幕灌浆工作完成并到达强度后利用帷幕钻孔施工。坝基防渗采用单排帷幕灌浆布置在坝顶坝轴线处。3、主副坝外表修整加固:主副坝坝顶路面不平整部分集水。加固前先对坝顶进展清理、整坡对沉陷变形处进展粘土回填并夯实。路面向下侧按3放坡铺碎石垫层厚0.1m后铺砌边长0.6m的六角预制块增设坝顶路面排水。4、压力隧洞引水隧洞采用全线回填灌浆处理孔距3m错开布置钻孔孔径为50mm,孔径应进入岩石10cm,灌浆压力为0.2Mpa水泥采用32.5#普通硅酸盐水泥,按二序孔进展回填灌浆前应对衬砌混凝土的施工缝和混凝土缺陷进展全面检查对可能漏浆的部位进展刻槽M20水泥砂浆部分补强。压力隧洞放水锥阀由于橡皮垫断裂出现漏水现象大流量泄水时锥阀振动较大对其进展设备维修、交换即可满足正常输水运行要求。5、新建水库溢洪道本溢洪道布置于副坝左侧山体处工程为河岸开敞式溢洪道主要建筑物由进口段、控制段、泄槽段、消能防冲段等组成。溢流净宽8m溢流堰顶高程630.0m(即正常蓄水位高程)。原隧洞不再承当泄洪任务彻底解决水库防洪平安...
