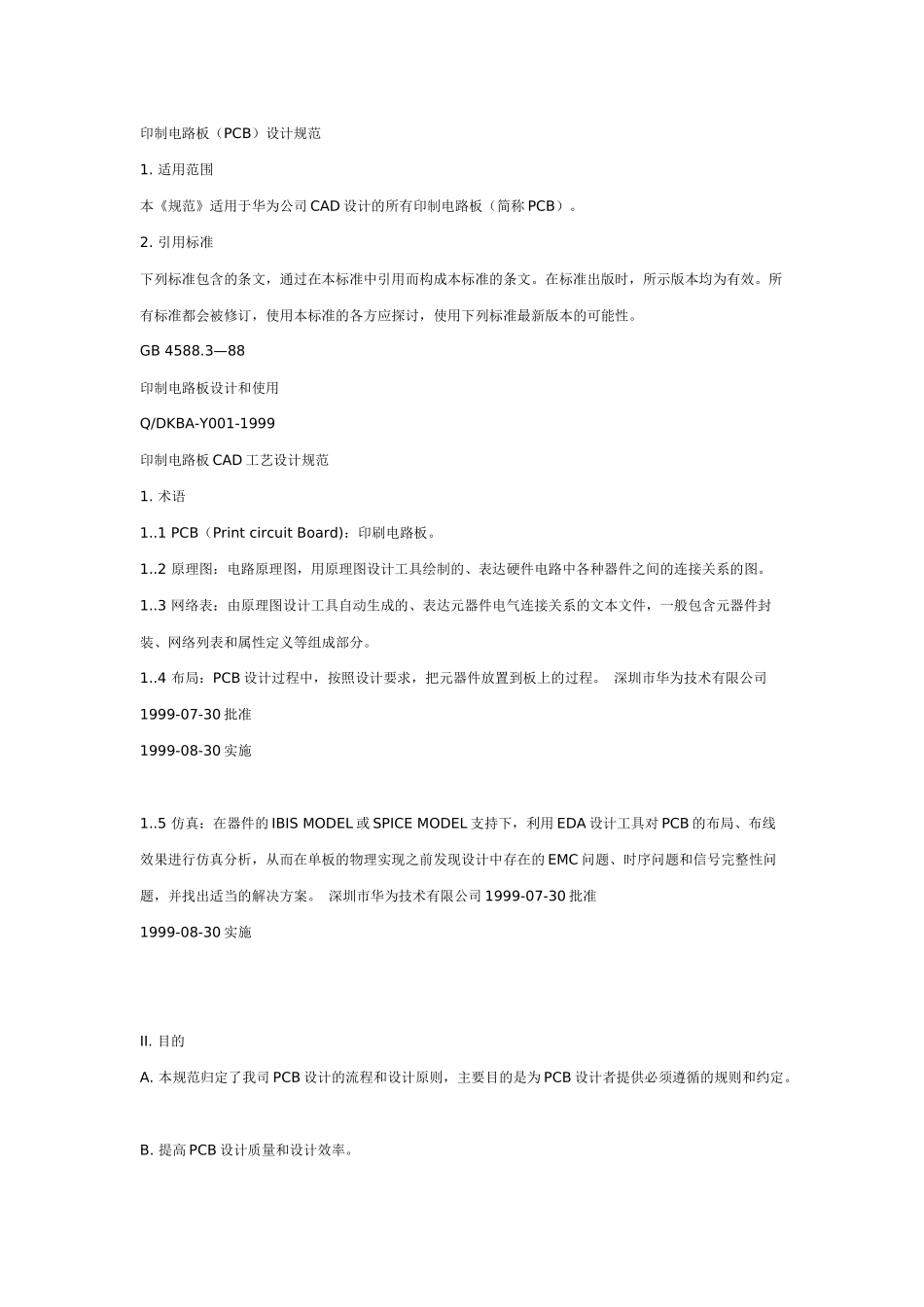

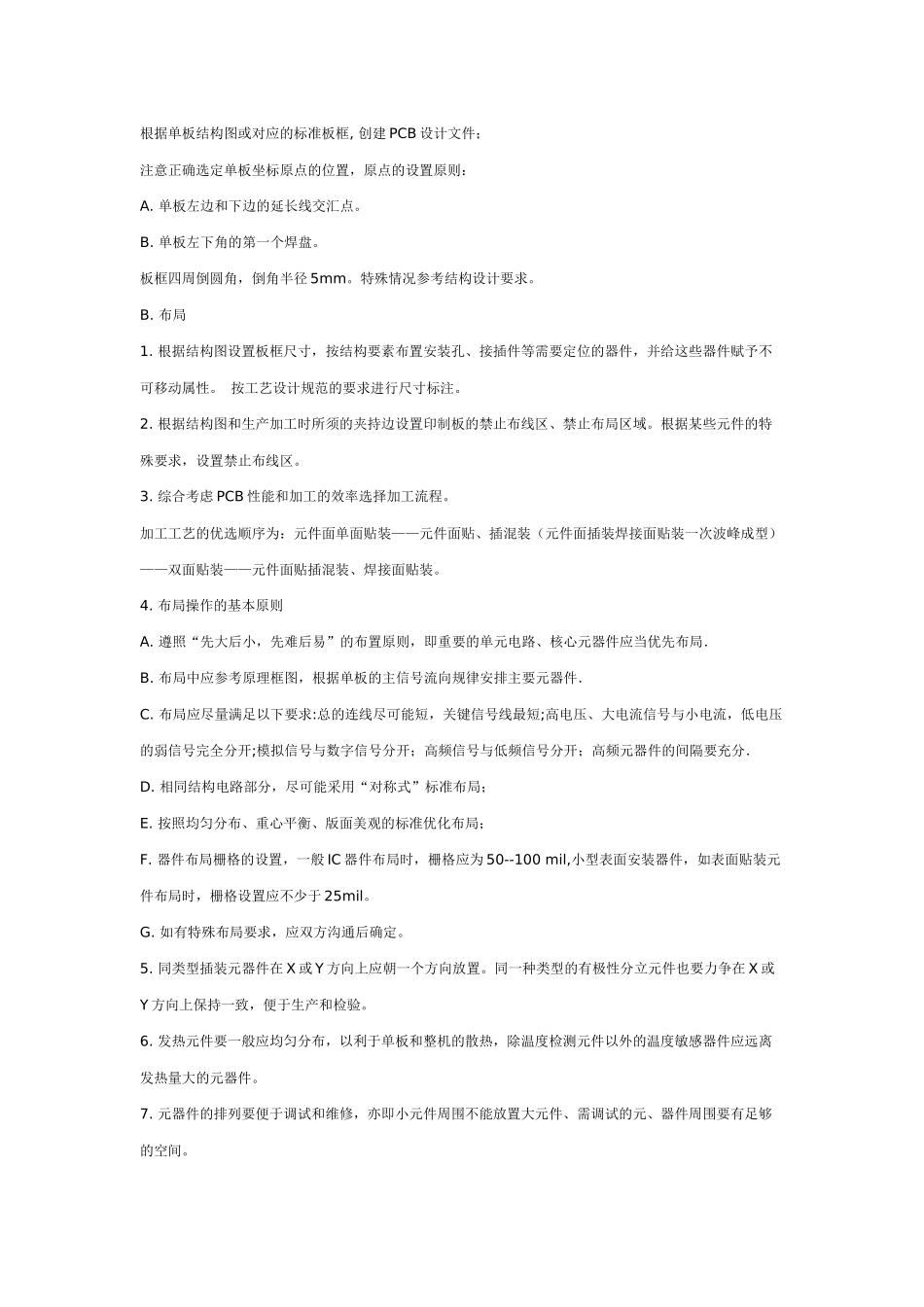

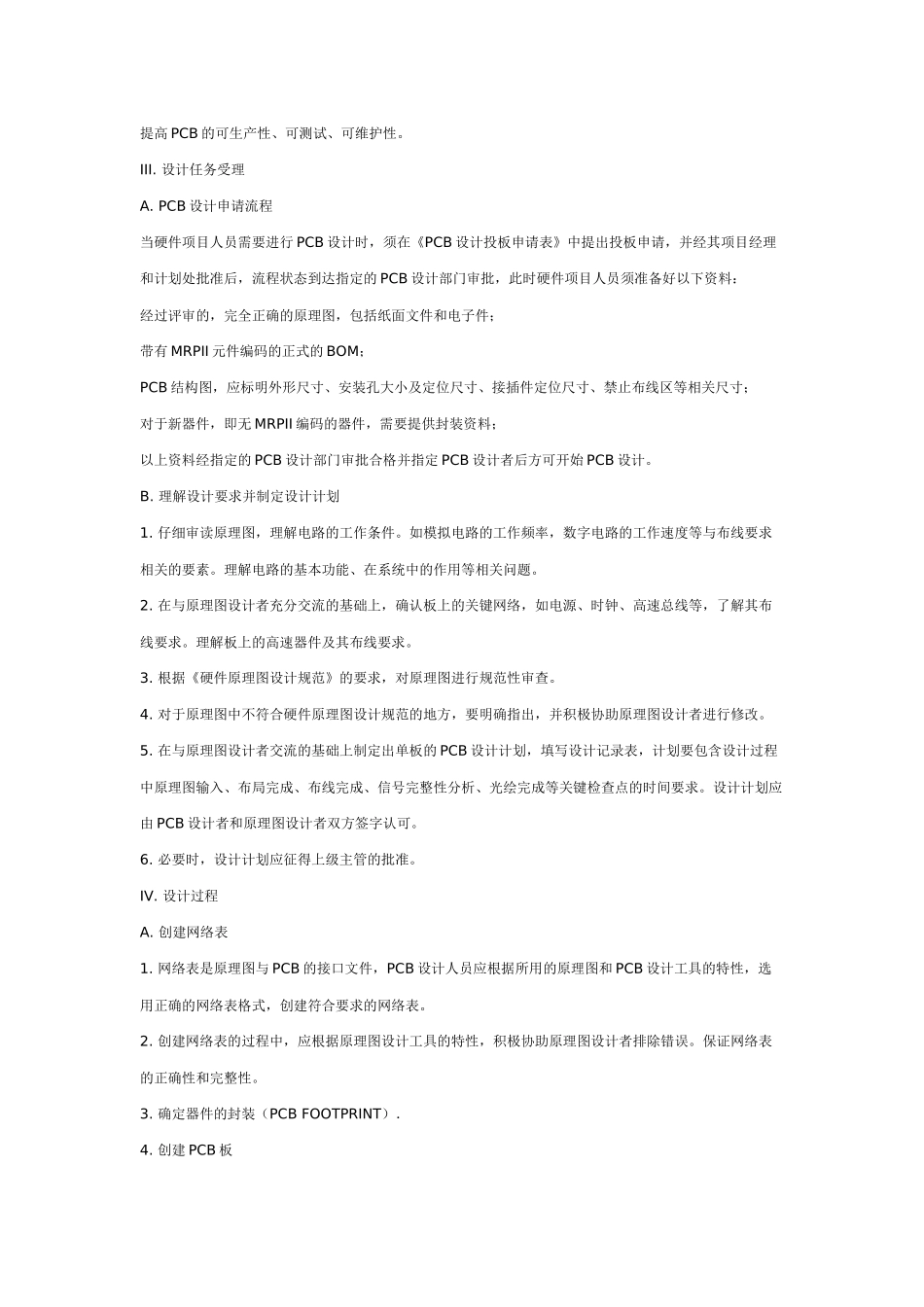

印制电路板（PCB）设计规范1.适用范围本《规范》适用于华为公司CAD设计的所有印制电路板（简称PCB）。2.引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。GB4588.3—88印制电路板设计和使用Q/DKBA-Y001-1999印制电路板CAD工艺设计规范1.术语1..1PCB（PrintcircuitBoard)：印刷电路板。1..2原理图：电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接关系的图。1..3网络表：由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包含元器件封装、网络列表和属性定义等组成部分。1..4布局：PCB设计过程中，按照设计要求，把元器件放置到板上的过程。深圳市华为技术有限公司1999-07-30批准1999-08-30实施1..5仿真：在器件的IBISMODEL或SPICEMODEL支持下，利用EDA设计工具对PCB的布局、布线效果进行仿真分析，从而在单板的物理实现之前发现设计中存在的EMC问题、时序问题和信号完整性问题，并找出适当的解决方案。深圳市华为技术有限公司1999-07-30批准1999-08-30实施II.目的A.本规范归定了我司PCB设计的流程和设计原则，主要目的是为PCB设计者提供必须遵循的规则和约定。B.提高PCB设计质量和设计效率。提高PCB的可生产性、可测试、可维护性。III.设计任务受理A.PCB设计申请流程当硬件项目人员需要进行PCB设计时，须在《PCB设计投板申请表》中提出投板申请，并经其项目经理和计划处批准后，流程状态到达指定的PCB设计部门审批，此时硬件项目人员须准备好以下资料：经过评审的，完全正确的原理图，包括纸面文件和电子件；带有MRPII元件编码的正式的BOM；PCB结构图，应标明外形尺寸、安装孔大小及定位尺寸、接插件定位尺寸、禁止布线区等相关尺寸；对于新器件，即无MRPII编码的器件，需要提供封装资料；以上资料经指定的PCB设计部门审批合格并指定PCB设计者后方可开始PCB设计。B.理解设计要求并制定设计计划1.仔细审读原理图，理解电路的工作条件。如模拟电路的工作频率，数字电路的工作速度等与布线要求相关的要素。理解电路的基本功能、在系统中的作用等相关问题。2.在与原理图设计者充分交流的基础上，确认板上的关键网络，如电源、时钟、高速总线等，了解其布线要求。理解板上的高速器件及其布线要求。3.根据《硬件原理图设计规范》的要求，对原理图进行规范性审查。4.对于原理图中不符合硬件原理图设计规范的地方，要明确指出，并积极协助原理图设计者进行修改。5.在与原理图设计者交流的基础上制定出单板的PCB设计计划，填写设计记录表，计划要包含设计过程中原理图输入、布局完成、布线完成、信号完整性分析、光绘完成等关键检查点的时间要求。设计计划应由PCB设计者和原理图设计者双方签字认可。6.必要时，设计计划应征得上级主管的批准。IV.设计过程A.创建网络表1.网络表是原理图与PCB的接口文件，PCB设计人员应根据所用的原理图和PCB设计工具的特性，选用正确的网络表格式，创建符合要求的网络表。2.创建网络表的过程中，应根据原理图设计工具的特性，积极协助原理图设计者排除错误。保证网络表的正确性和完整性。3.确定器件的封装（PCBFOOTPRINT）．4.创建PCB板根据单板结构图或对应的标准板框,创建PCB设计文件；注意正确选定单板坐标原点的位置，原点的设置原则：A.单板左边和下边的延长线交汇点。B.单板左下角的第一个焊盘。板框四周倒圆角，倒角半径5mm。特殊情况参考结构设计要求。B.布局1.根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性。按工艺设计规范的要求进行尺寸标注。2.根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。根据某些元件的特殊要求，设置禁止布线区。3.综合考虑PCB性能和加工的效率选择加工流程。加工工艺的优选顺序为：元件面单面贴装——元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）——双面贴装——元件面贴插混装、焊接面贴装。4.布局操作的基本原则A.遵照“先大后小，先难后易...
