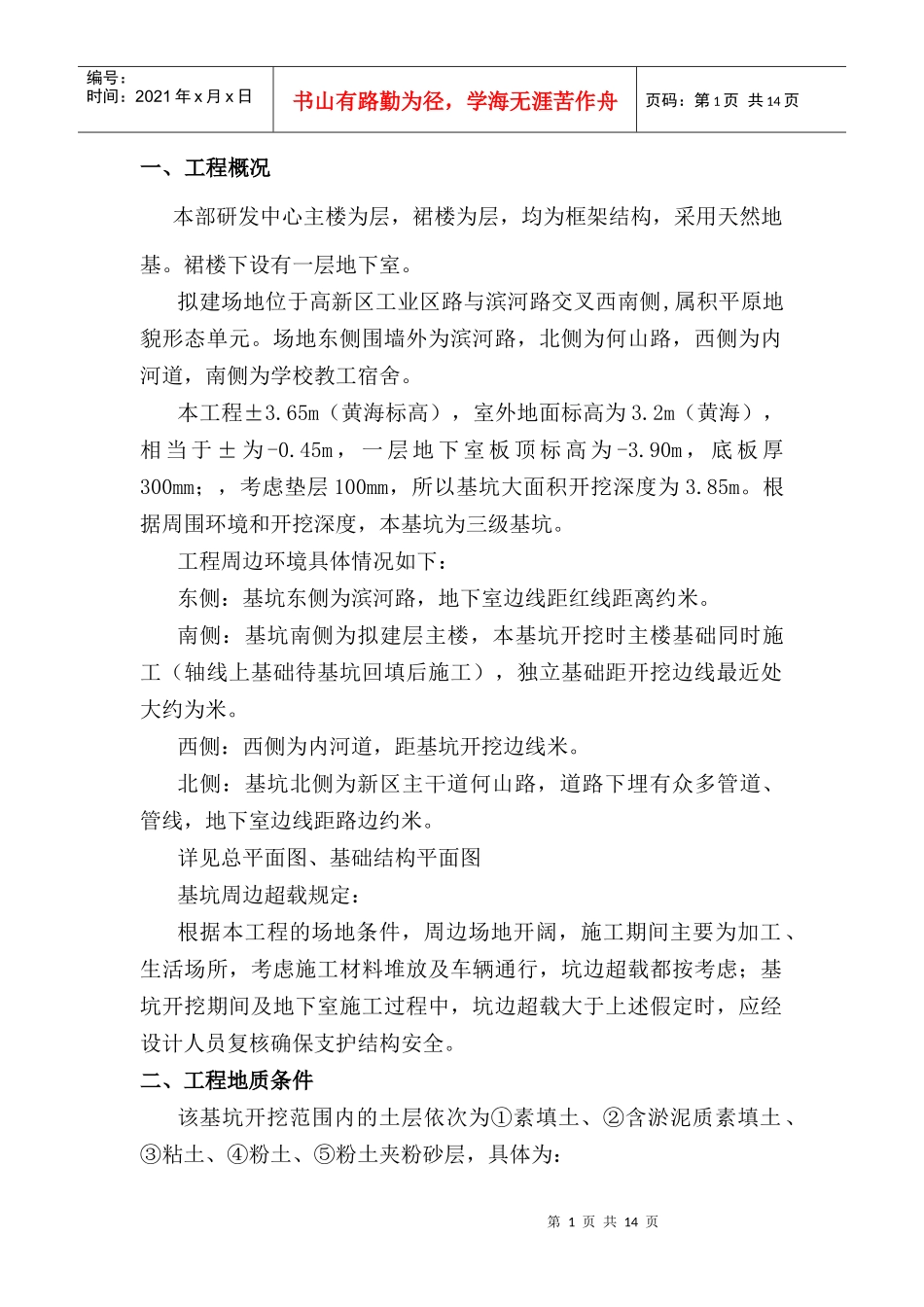

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页一、工程概况本部研发中心主楼为层，裙楼为层，均为框架结构，采用天然地基。裙楼下设有一层地下室。拟建场地位于高新区工业区路与滨河路交叉西南侧,属积平原地貌形态单元。场地东侧围墙外为滨河路，北侧为何山路，西侧为内河道，南侧为学校教工宿舍。本工程±3.65m（黄海标高），室外地面标高为3.2m（黄海），相当于±为-0.45m，一层地下室板顶标高为-3.90m，底板厚300mm；，考虑垫层100mm，所以基坑大面积开挖深度为3.85m。根据周围环境和开挖深度，本基坑为三级基坑。工程周边环境具体情况如下：东侧：基坑东侧为滨河路，地下室边线距红线距离约米。南侧：基坑南侧为拟建层主楼，本基坑开挖时主楼基础同时施工（轴线上基础待基坑回填后施工），独立基础距开挖边线最近处大约为米。西侧：西侧为内河道，距基坑开挖边线米。北侧：基坑北侧为新区主干道何山路，道路下埋有众多管道、管线，地下室边线距路边约米。详见总平面图、基础结构平面图基坑周边超载规定：根据本工程的场地条件，周边场地开阔，施工期间主要为加工、生活场所，考虑施工材料堆放及车辆通行，坑边超载都按考虑；基坑开挖期间及地下室施工过程中，坑边超载大于上述假定时，应经设计人员复核确保支护结构安全。二、工程地质条件该基坑开挖范围内的土层依次为①素填土、②含淤泥质素填土、③粘土、④粉土、⑤粉土夹粉砂层，具体为：第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页①素填土：灰黄～灰色，松散，主要为粉土和粉质粘土，含少量碎砖、石子，结构松散，土质不均。局部有垃圾和碎砖。层底埋深为～米，厚度～米。②含淤泥质素填土：灰色，松散，以粉质粘土为主，偶含腐植物，土质不均。层底埋深为～米，厚度～米。③粘土：灰黄色，硬塑。局部可塑，含铁锰质结核。有光泽，无摇振反应，干强度高，韧性高。局部有粉质粘土。层底埋深为～米，厚度～米。④粉土：灰黄色，稍密～中密，很湿，具水平埋理，夹粉质粘土薄层，土质不均，摇振反应中等，稍微有光泽反应，干强度低，韧性低。层底埋深为～米，厚度～米。⑤粉土夹粉砂层：灰色，中密～密实，湿～很湿，可见云母碎片，无光泽反应，摇振反应中等，韧性低。层底埋深为～米，厚度～米。根据地下水的赋存、埋藏条件及其水理性质，场地地下水浅部为空隙潜水，赋存于层素填土层中；下部为空隙微承压水，赋存于～层粉土、粉砂层中。潜水主要补给来源为大气降水及河道地表水（当地下水位低于河水位时）。场地地形较平坦，地下水径流缓慢，其排泄方式为自然蒸发和侧向渗透。微承压水主要补给来源为侧向渗透及浅部空隙潜水越流补给。及排泄方式主要为侧向渗透。基坑开挖深度较浅场地浅部层粉质粘土可视为不透水层，厚度较大，深部微承压水对施工影响小；层素填土中的孔隙潜水水量较少，对基坑开挖无影响。三、设计依据及条件、工程《施工招标文件》、设计研究院提供的《基础结构平面图》、《总平面图》、《岩土工程详细勘察报告》（报告编号：）、《建筑基坑支护技术规范》（）第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页、《建筑边坡工程技术规范》（）、中华人民共和国行业标准《建筑与市政降水工程技术规范》（）四、基坑围护结构方案简介（一）、方案设计指导思想基坑围护设计必须确保周围环境安全可靠，同时还应做到经济合理，方便施工，本方案就是本着这一原则来进行设计的。（二）、方案简介根据本工程基坑开挖深度大面积为米、开挖面积达平方米，场地位于内，四周距离红线较远，周边环境也比较开阔，有放坡位置。因此围护设计采用自然放坡支护，坡面挂网喷砼，坡度系数：。根据本工程基坑开挖深度米，基底较接近④粉土层其为微承压水层，透水性极强，降水效果是本支护方案能否成功的关键，设计基四周采用轻型井点降水。（三）、基坑支护设计）在基坑上坡线外1.0m、和坡脚线上米处分别打一排φ钢管，水平间距.0m，长度均为1.0m。）在坡面及坡顶上宽范围内挂×50...
