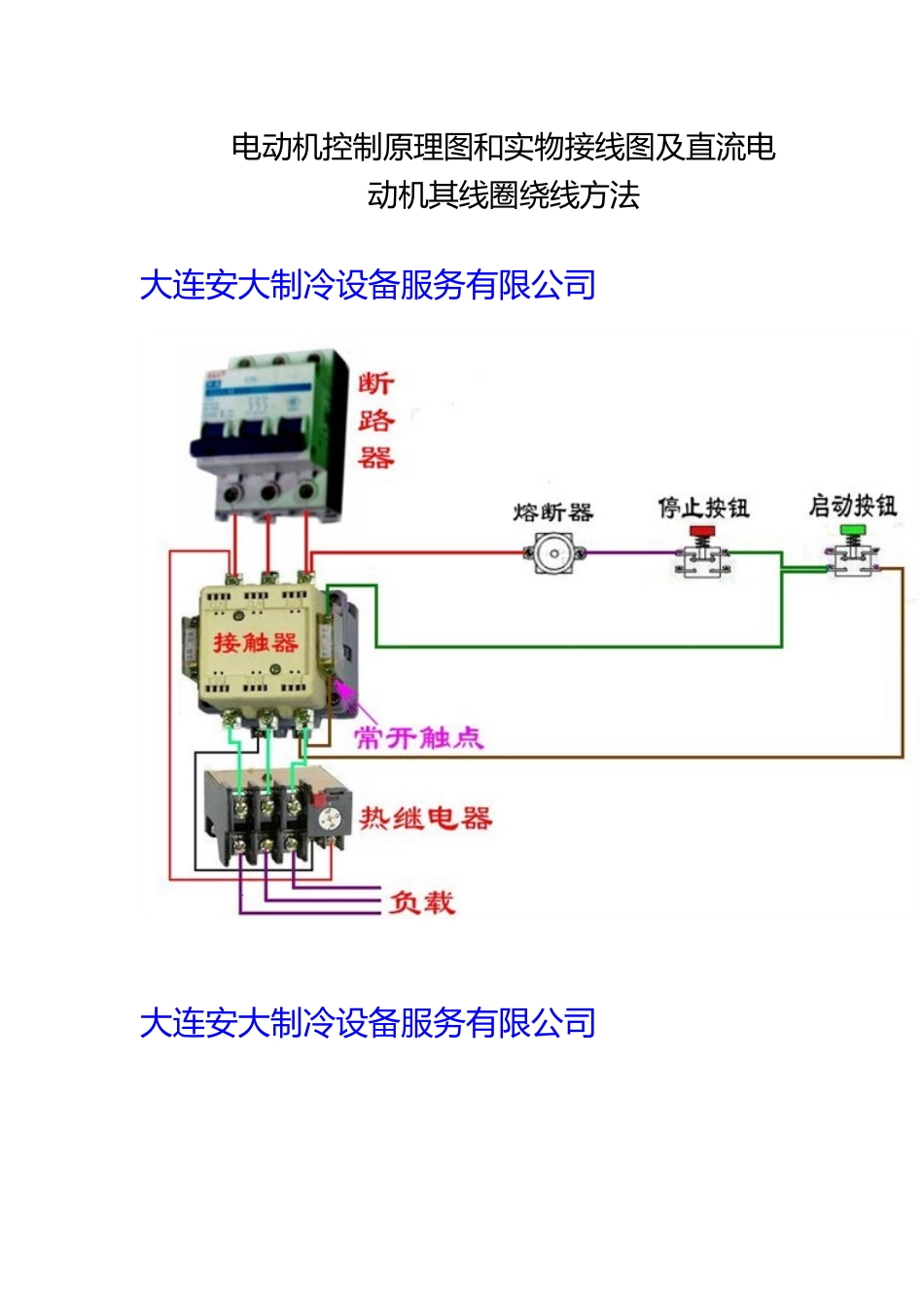

电动机控制原理图和实物接线图及直流电动机其线圈绕线方法大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司三、电动机一：2极电机。转速2950转4极电机。转速1470转6极电机。转速750转8极电机。转速500转二：1、电机的级数实际上反映的就是电机的同步转数，如级数为2级的电机，同步转数为2900rpm，4级的为1450rpm，6级则为1000rpm，8级为750rpm。2、对于电机级数的选择，主要根据电机驱动机械设备对电机输出转数的要求；如减速机输入转数的要求、皮带转动主动轮的转数要求等。一般是经过实际所需转数，考虑传动比因素返算所得。三：极数反映出电动机的同步转速，2极同步转速是3000r/min，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。由于磁极是成对出现的，所以电机有2、4、6、8……极之分。就普通三相异步交流电动机来说，它的磁极对数影响了它的转速，转速＝（电源频率×60）÷磁极对数×（1-转差率）。在理想的同步状态下，转速＝电源频率×60÷磁极对数。实际情况下，电机转速不可能达到同步状态，也就是存在转差率。比如二极电机，它的极对数是1，那么它的同步转速就是50×60÷1＝3000，然后由于转差率的不同，二极电机转速就有2960，2940等转速，同样八极电机的转速＜750，转差率不一样，实际转速稍有出入。但是不可能＞同步转速。直流马达及其线圈绕线方法本发明是关于一种直流马达及其线圈绕线方法，该方法以一单一导线在成型柱杆依预定匝数依序卷绕，形成一具偶数个线圈组的定子线圈，该定子线圈具有一第一端及一第二端，定子线圈的相邻二线圈组的卷绕方向成反相，该具偶数个线圈组的定子线圈可以被安装在直流马达的壳体，与转子的永久磁铁相对应，籍由定子线圈通以电流产生的磁力推斥具永久磁铁的转子转动。本发明克服了公知技术存在的缺陷，加工、制造方便，在卷绕时可以避免因碰触磁极片而刮伤造成线圈短路，且定子线圈在作接线工作或组设时亦会非常方便容易，且不会有误接问题。1、一种直流马达的线困绕线方法，其特征在于：提供一单一导线，将该导线在成型柱杆上以预定匝数依序卷绕，以形成偶数个线圏组的定子线圏，且该定子线圏具有一第一端及一第二端，该定子线圏的相邻二线圏组的线圏卷绕5方向反相。2、如权利要求1所述的直流马达的线圏绕线方法，其特征在于：以一单一导线在卷绕偶数个线圏组的定子线圏时，其在成型柱杆上以相同的方向卷绕相同的匝数，卷绕完成后将该具偶数个线圏组的定子线圏取离成型柱杆，再将定子线圏第偶数组翻转180。，使具偶数线圏组的定子线圏的第偶数组线圏与10第奇数组线圏的线圏卷绕方向相反。3、如权利要求1所述的直流马达的线圏绕线方法，其特征在于：以一单一导线在卷绕偶数个线圈组的定子线圏时，其在成型柱杆上以相同的方向卷绕相同的匝数，卷绕完成后将该具偶数个线圏组的定子线圏取离成型柱杆，再将定子线圏第奇数组翻转180。，使具偶数线圏组的定子线圏的第偶数组线圏与15第奇数组线圏的线圏卷绕方向相反。4、一种直流马达，其特征在于：包括：壳体，设一容室及该容室底部具一支持部，该壳体具一控制件，且壳体具有一偶数线圏组的定子线圈，该电子线圏由一单一导线连续卷绕形成，且20该相邻的二线圏组的线圏卷绕方向反相；转子，设一转动轴在壳体的支持部旋转，该转子具队3磁极的永久磁铁,该转子可被壳体上定子线圏的各线圏组产生的磁场推斥转动。5、如权利要求4所述的直流马达，其特征在于：所述壳体容室的壁设偶数个固定件，该各固定件可供各线圏组固定。直流马达及其线圏绕线方法技术领域本发明是关于一种直流马达及其线圏绕线...
