张家口煤机630-264刮板输送机使用说明书VIP免费

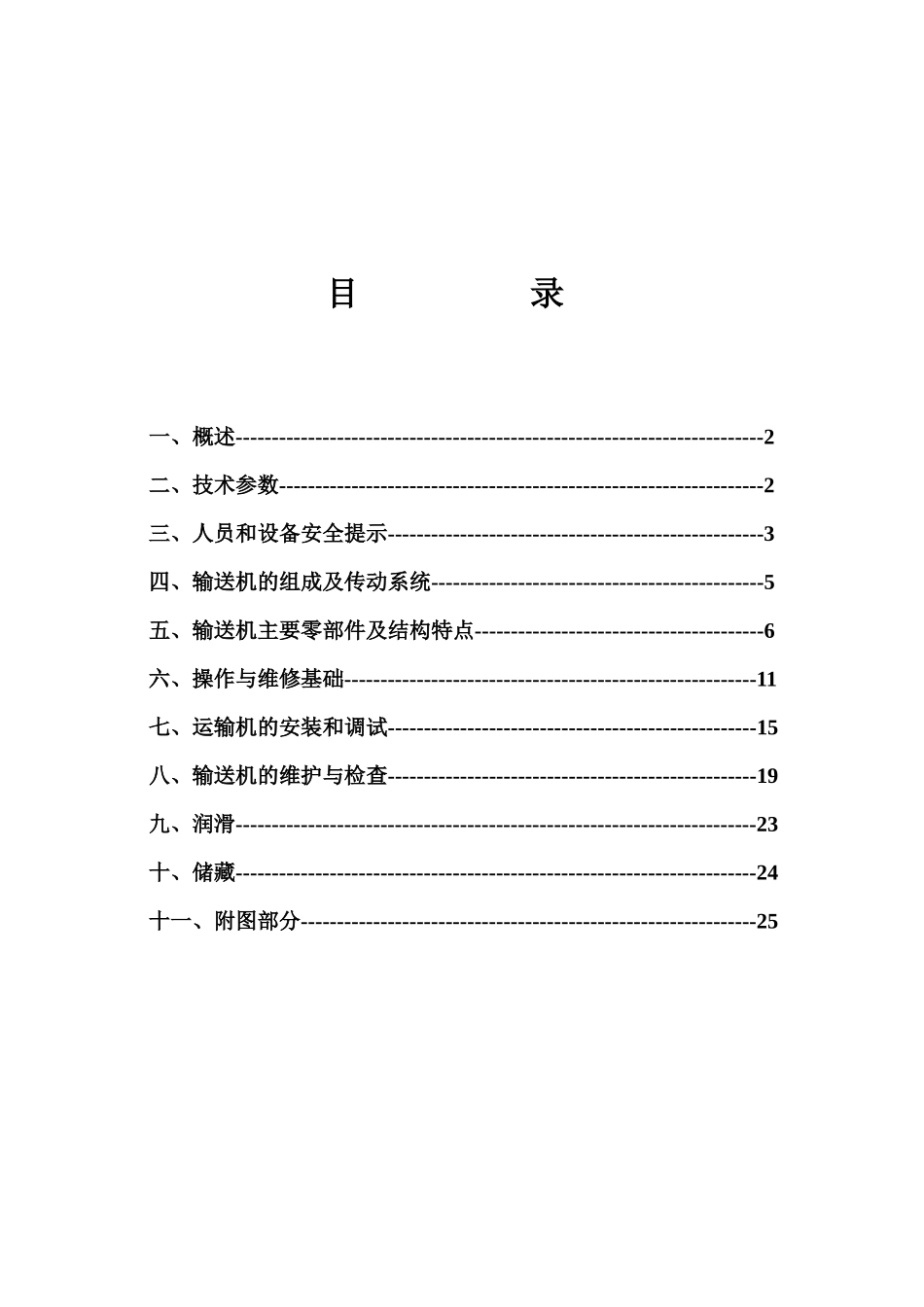

目录一、概述-------------------------------------------------------------------------2二、技术参数-------------------------------------------------------------------2三、人员和设备安全提示----------------------------------------------------3四、输送机的组成及传动系统----------------------------------------------5五、输送机主要零部件及结构特点----------------------------------------6六、操作与维修基础---------------------------------------------------------11七、运输机的安装和调试---------------------------------------------------15八、输送机的维护与检查---------------------------------------------------19九、润滑------------------------------------------------------------------------23十、储藏------------------------------------------------------------------------24十一、附图部分---------------------------------------------------------------25SGZ630/264型刮板输送机一、概述SGZ-630/264型中双链刮板输送机是张家口煤矿机械有限公司综合国内外同类刮板机输送机的优点，并结合我国煤矿的具体情况而研制的一种中型高强度28.全封底式刮板输送机，该机主要用于倾斜、缓倾斜长壁式回采工作面。该输送机与采煤机液压支架配套使用，可实现回采工作面的落煤、装煤、运煤、支护等综合机械化采煤。传动装置分别安设在输送机的机头和机尾部靠采空区一侧，以利于采煤机开切口。该机也较适合软底及底板有水的环境条件。二、技术参数1.出厂长度150m（链轮中心距）2.输送量450t/h3.装机功率2×132kw4.刮板链速0.87m/s5.卸载方式端卸式6.紧链方式闸盘式7.牵引方式齿轮—销轨式8传动装置57JS型减速器（传动比28.7551:1）和YBS-132电机9.刮板链22×7.36mm圆环链，中双链，链条中心距80mm，刮板间距846mm10.链轮7齿11.中心槽1250mm×（长）580mm（内宽）×263mm（槽高），铸焊结构三、人员和设备安全提示3.1概述:以下术语用于提示潜在的危险和危险的严重性。当操作人员在操作和维护、维修刮板输送机之前一定要认真阅读和理解。3.2危险！危险提示是使操作和维护、维修人员引起对危险性的注意，否则将导致严重受伤或死亡。如果不采取适当的预防措施，事故将肯定会发生。3.2.1输送机在运行中，任何人不得站在、横跨或越过输送机否则将导致受伤或死亡。3.2.2在工作时，不要站在输送机的煤壁一侧，否则将导致受伤或死亡。3.3警告！警告提示是使操作和维护、维修人员引起对危险性的警惕，否则将导致受伤或死亡，如是不采取合适的预防措施，事故将会发生。3.3.1除了运输煤炭和少量矸石外，输送机不得携运任何其他物品、物料，否则将造成设备损坏及人员的严重伤亡。3.3.2输送机在运行中，站在采空区侧的人不要靠在输送机挡煤板上，不得将身体伸向工作面一侧，否则会导致受伤或死亡。3.3.3输送机为电动运行，在进行任何维护工作时，要确定已切断电源。所谓“切断”，意思是维护人员停电、挂牌、可靠闭锁后，负荷线路从供电开关彻底断开。任何其他的理解都是不准却的。否则将可能导致人身伤害和设备损坏。3.3.4拆卸液力偶合器的注油塞、防爆片时，脸部必须避开喷油方向，确保偶合器中的热气放出后，再慢慢拧下否则，将导致人身伤害或其他危害3.4小心！小心提示是使操作和维护、维修人员引起对危险性的小心，否则将导致人身伤害或设备损坏。这类危险性通常是不严重的。但发展下去后果是危险的，如果不采取合适的预防措施，甚至会发生致命伤害。确保减速器、联接罩和电机上无煤、岩石和其他杂物，否则可能由于设备过热点燃煤和其他可燃性材料引起失火。此外，他还具有造成设备故障和煤堆积成燃料源的潜在危险性。3.5安全常识3.5.1输送机正常运行时不要打开机尾盖板。3.5.2当检查和测试输送机需要打开盖板并运行输送机时，不要站在机头和机尾链轮的后面，以防煤和石头被运行的刮板带出。3.5.3在输送机运行时，机头端和机尾端链轮的后面，应保证无人。一旦非常负载发生，该区域会对人员生命产生威胁。3.5.4与所有运动的部件及机器保持一定...
