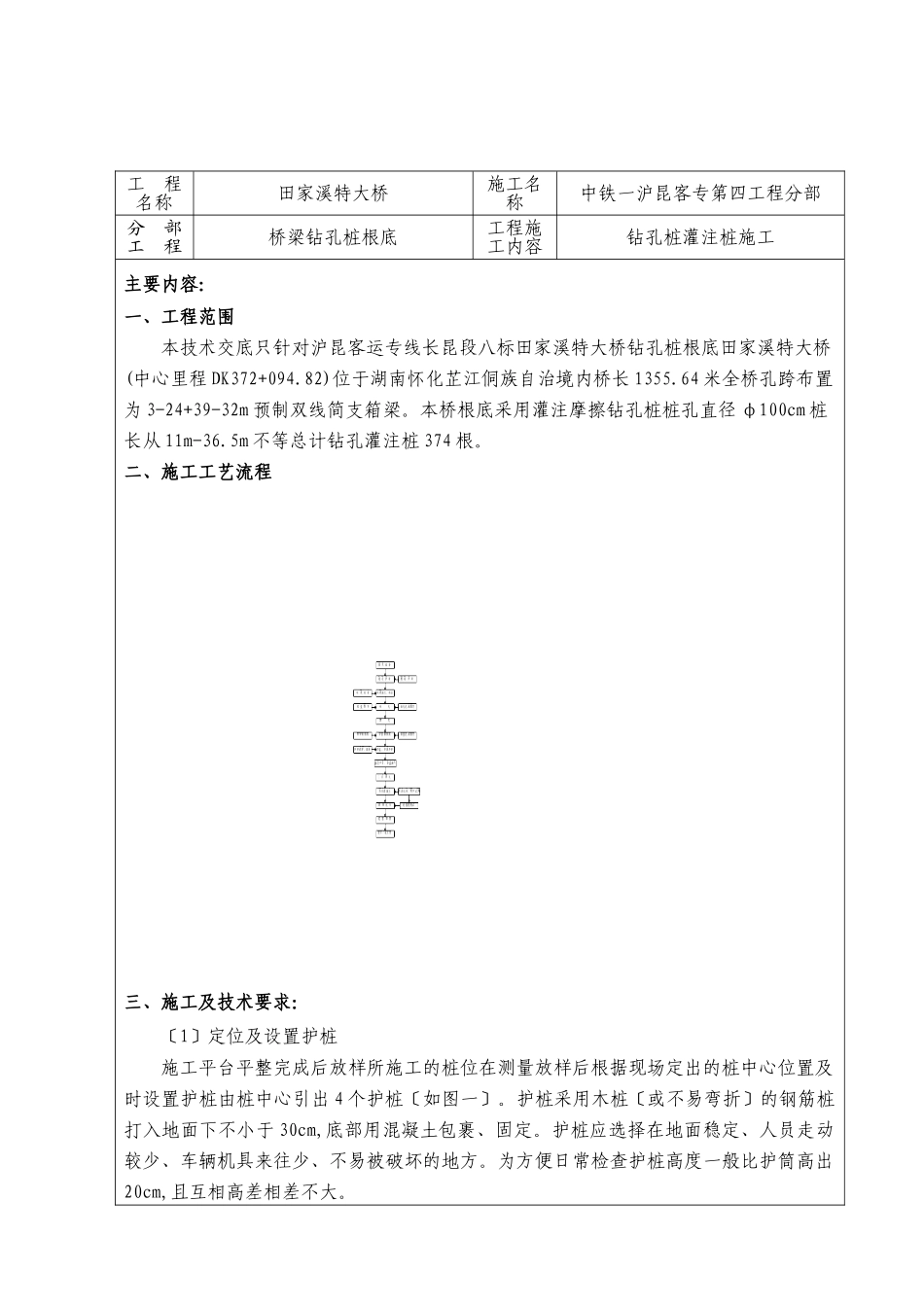

技术交底书编：综桥—003工程名称田家溪特大桥施工名称中铁一沪昆客专第四工程分部分部工程桥梁钻孔桩根底工程施工内容钻孔桩灌注桩施工主要内容：一、工程范围本技术交底只针对沪昆客运专线长昆段八标田家溪特大桥钻孔桩根底田家溪特大桥(中心里程DK372+094.82)位于湖南怀化芷江侗族自治境内桥长1355.64米全桥孔跨布置为3-24+39-32m预制双线简支箱梁。本桥根底采用灌注摩擦钻孔桩桩孔直径φ100cm桩长从11m-36.5m不等总计钻孔灌注桩374根。二、施工工艺流程三、施工及技术要求：〔1〕定位及设置护桩施工平台平整完成后放样所施工的桩位在测量放样后根据现场定出的桩中心位置及时设置护桩由桩中心引出4个护桩〔如图一〕。护桩采用木桩〔或不易弯折〕的钢筋桩打入地面下不小于30cm,底部用混凝土包裹、固定。护桩应选择在地面稳定、人员走动较少、车辆机具来往少、不易被破坏的地方。为方便日常检查护桩高度一般比护筒高出20cm,且互相高差相差不大。引护桩时确保由相对应的两个护桩拉出的直线交点交于钻孔桩桩位中心点上并吊铅锤校核〔如图二〕。护桩校核满足要求后应对护桩上的绑线位置〔包括绑线的高度、线绑在钢筋的哪一边〕做好标识以免在拉线检查时因绑线位置不对而产生误差。EMBEDAutoCAD.Drawing.16〔2〕护筒的埋设及泥浆制备护筒埋设采用挖埋法埋设先在桩位四周挖出比护筒直径大40cm的圆坑〔如图三〕：挖埋护筒时先沿图中阴影部挖保存钻孔桩中心桩位。EMBEDAutoCAD.Drawing.16圆坑挖好后埋设护筒并检查桩位中心至护筒四周尺寸相等检查合格后护筒外侧用粘土填筑夯实埋设成形的护筒中心与桩位中心应重合偏向不大于50mm护筒倾斜度不大于1％。。护筒要求用4～8mm厚的钢板加工制成其内径大于钻头直径400mm。护筒的顶部开设1～2个溢浆口并高出地面20～30cm；护筒埋设深度大于1.0m并保持孔内泥浆面高于地下水位或施工水位2.0m以上。还应满足孔内泥浆面的高度要求。泥浆制备：泥浆宜采用膨润土制备如浮碴能满足施工要求可利用孔内原土造浆护壁可将黏土加工后投入孔中利用钻头冲击造浆。泥浆性能指标应根据不同地质情况随时进展调整。新制备的泥浆应符合以下指标要求：泥浆比重：1.05～1.15；黏度：一般地层16～22s；松散易坍地层19～28s；含砂率：不大于4。胶体率：不小于95；PH值：应大于6.5。在冲孔过程中应随时检验泥浆比重和含砂率并进展记录。〔3〕钻机就位护筒埋设好后进展钻机就位此时钻机不得挂吊锤。钻机大致就位后由钻机塔架顶部主滑轮组〔即吊锤的钢丝绳处〕引铅锤对准桩位中心然后调整钻机使铅锤对准桩中心。钻机安放后必须四角齐平整稳固确保在施工过程中不发生倾斜、挪动。成孔过程中钻机塔架头部滑轮组与钻头始终保持在同一铅垂线上。假如钻机不稳在成孔过程中晃动过大的话增大扩孔率并且容易导致偏孔。〔4〕冲孔冲孔施工过程中相邻两桩不得同时冲孔应采取隔桩施工或待相邻桩混凝土强度到达2.5Mpa前方可进展施工所以在安排现场钻孔桩的施工顺序时要特别注意相邻桩的成桩时间。钻孔施工中严格按要求进展施工冲击钻的冲程大小和泥浆指标应根据不同地质情况进展调整。但在任何情况下冲程不宜超过6m防止卡钻冲坏孔壁或使孔不圆。在易坍塌或钻孔漏水地段宜采用小冲程并进步泥浆的粘度和比重。钻进过程中每进尺2～3米应检查孔直径和竖直度确保钻孔直径和竖直度符合要求。〔5〕清孔钻孔桩施工至设计深度后进展换浆清孔工作。采用压入式清孔,向孔内不断压入新颖泥浆置换出带渣的泥浆。清孔完成后对孔深、孔径及垂直度进展检测：1〕清孔后的桩孔内沉渣厚度应满足设计及要求桥梁柱桩基沉渣厚不得大于5cm摩擦桩不得大于20cm严禁采用加深孔深的代替清孔。2〕用检孔器检查孔径。这个过程对于桩长过长、吊装钢筋笼需要分节下放的钻孔桩施工尤为重要这个过程可以保证钢筋笼的顺利下放。但没有这个过程一旦钢筋笼在下放中途特别是已经完成对接的钢筋笼在下放过程中卡住处理起来是非常费事的。检孔器用钢筋焊接加工成形直径与钻头直径一样长度取桩径的4～6倍。成孔质量检查：成孔后的桩长、桩径、孔位中心位置均应满足设计及要求验孔合格前方可下放安装钢筋笼。钻孔桩钻孔允许偏向3〕检...
