教您怎样做水电线路的预算VIP免费

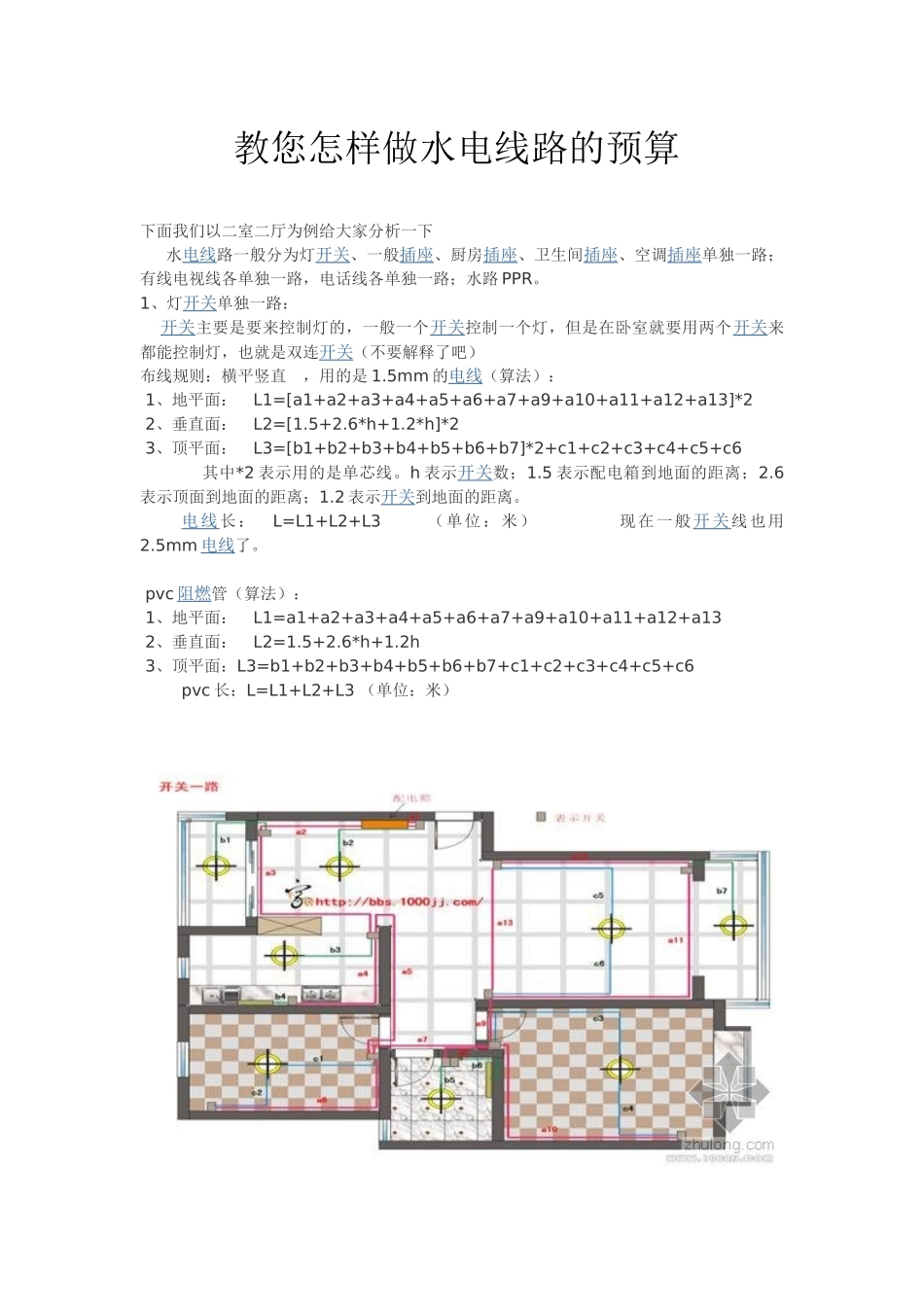

教您怎样做水电线路的预算_第1页
1/7

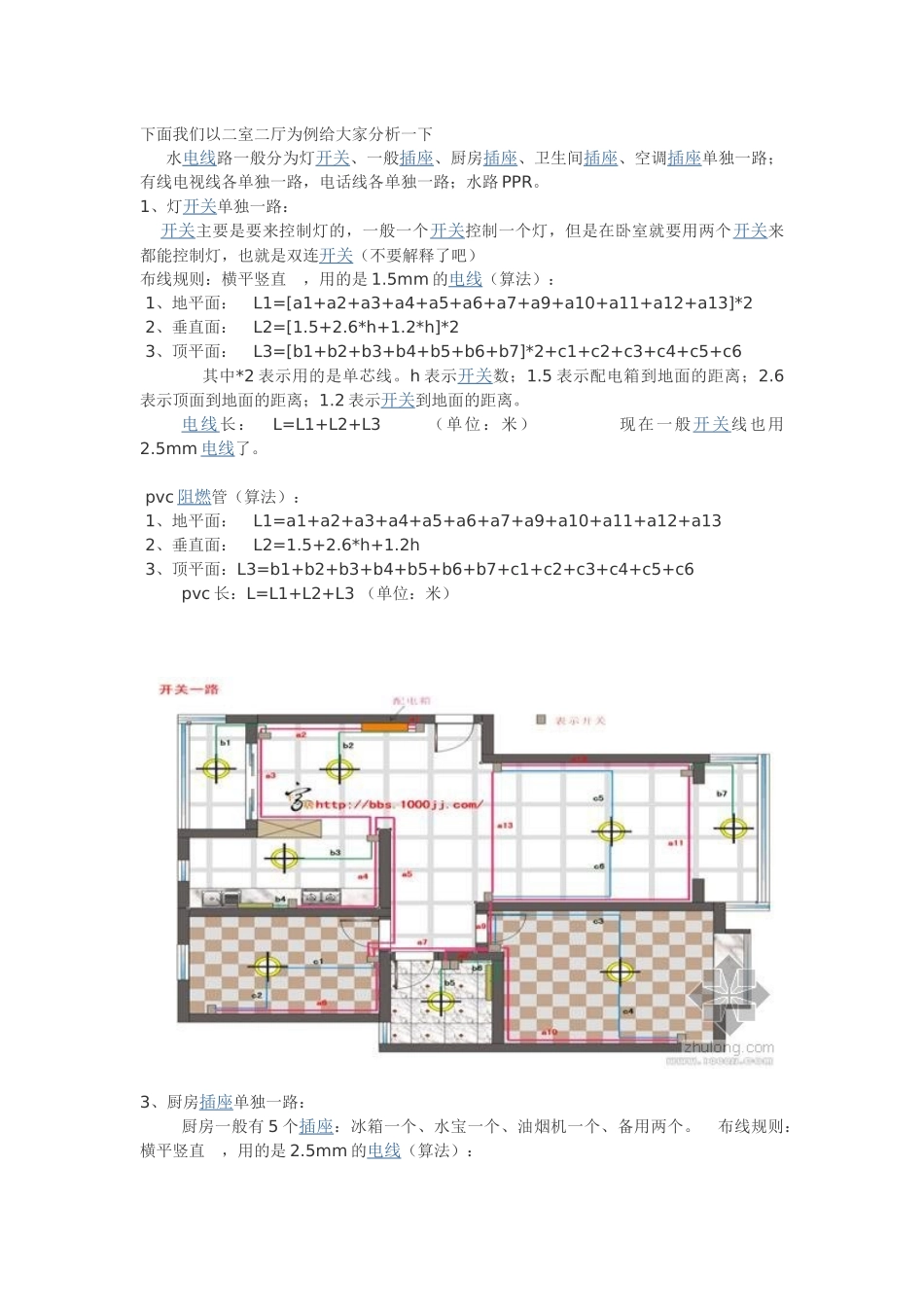

教您怎样做水电线路的预算_第2页
2/7

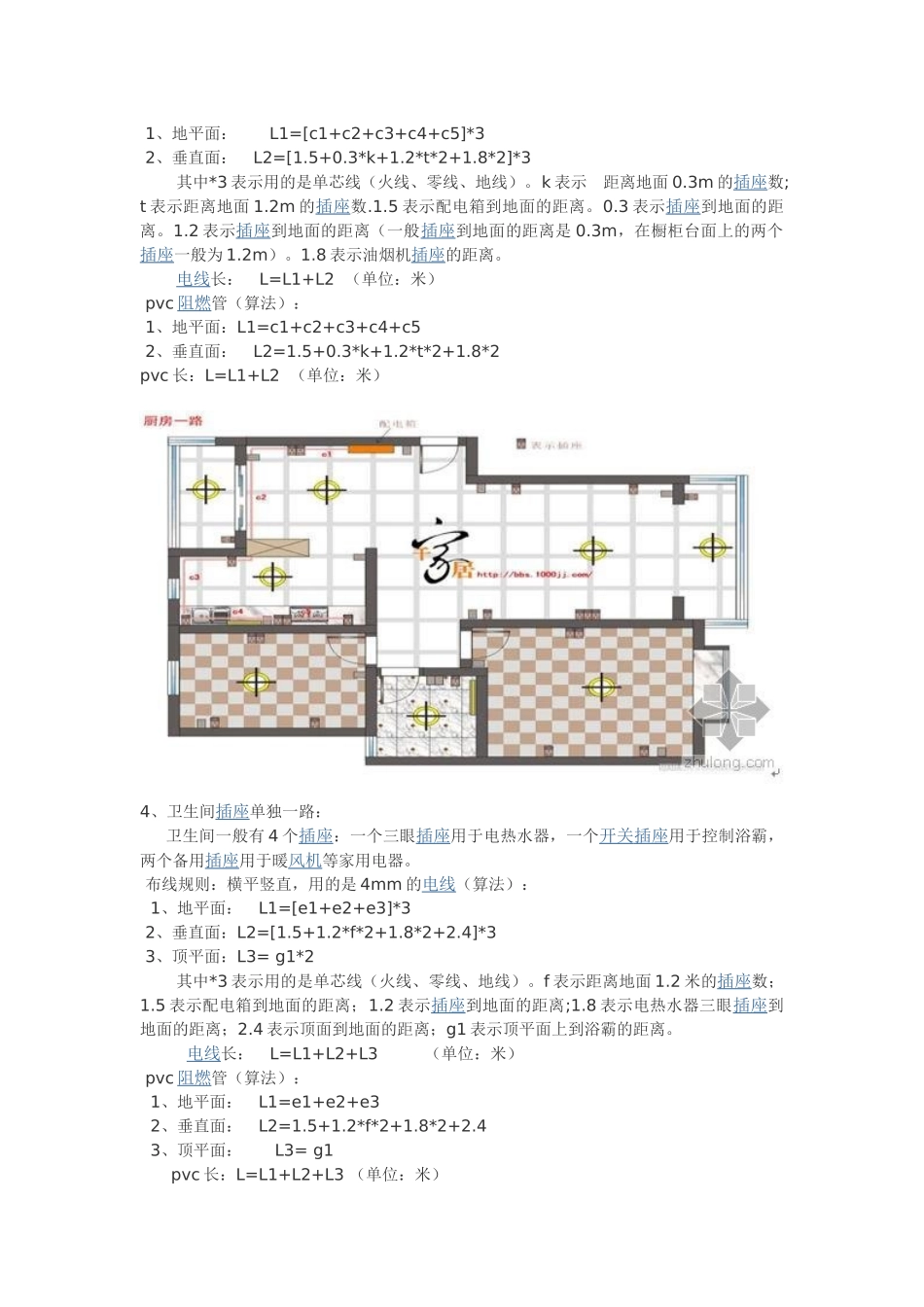

教您怎样做水电线路的预算_第3页
3/7
教您怎样做水电线路的预算下面我们以二室二厅为例给大家分析一下水电线路一般分为灯开关、一般插座、厨房插座、卫生间插座、空调插座单独一路;有线电视线各单独一路,电话线各单独一路;水路PPR。1、灯开关单独一路:开关主要是要来控制灯的,一般一个开关控制一个灯,但是在卧室就要用两个开关来都能控制灯,也就是双连开关(不要解释了吧)布线规则:横平竖直,用的是1.5mm的电线(算法):1、地平面:L1=[a1+a2+a3+a4+a5+a6+a7+a9+a10+a11+a12+a13]*22、垂直面:L2=[1.5+2.6*h+1.2*h]*23、顶平面:L3=[b1+b2+b3+b4+b5+b6+b7]*2+c1+c2+c3+c4+c5+c6其中*2表示用的是单芯线。h表示开关数;1.5表示配电箱到地面的距离;2.6表示顶面到地面的距离;1.2表示开关到地面的距离。电线长:L=L1+L2+L3(单位:米)现在一般开关线也用2.5mm电线了。pvc阻燃管(算法):1、地平面:L1=a1+a2+a3+a4+a5+a6+a7+a9+a10+a11+a12+a132、垂直面:L2=1.5+2.6*h+1.2h3、顶平面:L3=b1+b2+b3+b4+b5+b6+b7+c1+c2+c3+c4+c5+c6pvc长:L=L1+L2+L3(单位:米)下面我们以二室二厅为例给大家分析一下水电线路一般分为灯开关、一般插座、厨房插座、卫生间插座、空调插座单独一路;有线电视线各单独一路,电话线各单独一路;水路PPR。1、灯开关单独一路:开关主要是要来控制灯的,一般一个开关控制一个灯,但是在卧室就要用两个开关来都能控制灯,也就是双连开关(不要解释了吧)布线规则:横平竖直,用的是1.5mm的电线(算法):1、地平面:L1=[a1+a2+a3+a4+a5+a6+a7+a9+a10+a11+a12+a13]*22、垂直面:L2=[1.5+2.6*h+1.2*h]*23、顶平面:L3=[b1+b2+b3+b4+b5+b6+b7]*2+c1+c2+c3+c4+c5+c6其中*2表示用的是单芯线。h表示开关数;1.5表示配电箱到地面的距离;2.6表示顶面到地面的距离;1.2表示开关到地面的距离。电线长:L=L1+L2+L3(单位:米)现在一般开关线也用2.5mm电线了。pvc阻燃管(算法):1、地平面:L1=a1+a2+a3+a4+a5+a6+a7+a9+a10+a11+a12+a132、垂直面:L2=1.5+2.6*h+1.2h3、顶平面:L3=b1+b2+b3+b4+b5+b6+b7+c1+c2+c3+c4+c5+c6pvc长:L=L1+L2+L3(单位:米)3、厨房插座单独一路:厨房一般有5个插座:冰箱一个、水宝一个、油烟机一个、备用两个。布线规则:横平竖直,用的是2.5mm的电线(算法):1、地平面:L1=[c1+c2+c3+c4+c5]*32、垂直面:L2=[1.5+0.3*k+1.2*t*2+1.8*2]*3其中*3表示用的是单芯线(火线、零线、地线)。k表示距离地面0.3m的插座数;t表示距离地面1.2m的插座数.1.5表示配电箱到地面的距离。0.3表示插座到地面的距离。1.2表示插座到地面的距离(一般插座到地面的距离是0.3m,在橱柜台面上的两个插座一般为1.2m)。1.8表示油烟机插座的距离。电线长:L=L1+L2(单位:米)pvc阻燃管(算法):1、地平面:L1=c1+c2+c3+c4+c52、垂直面:L2=1.5+0.3*k+1.2*t*2+1.8*2pvc长:L=L1+L2(单位:米)4、卫生间插座单独一路:卫生间一般有4个插座:一个三眼插座用于电热水器,一个开关插座用于控制浴霸,两个备用插座用于暖风机等家用电器。布线规则:横平竖直,用的是4mm的电线(算法):1、地平面:L1=[e1+e2+e3]*32、垂直面:L2=[1.5+1.2*f*2+1.8*2+2.4]*33、顶平面:L3=g1*2其中*3表示用的是单芯线(火线、零线、地线)。f表示距离地面1.2米的插座数;1.5表示配电箱到地面的距离;1.2表示插座到地面的距离;1.8表示电热水器三眼插座到地面的距离;2.4表示顶面到地面的距离;g1表示顶平面上到浴霸的距离。电线长:L=L1+L2+L3(单位:米)pvc阻燃管(算法):1、地平面:L1=e1+e2+e32、垂直面:L2=1.5+1.2*f*2+1.8*2+2.43、顶平面:L3=g1pvc长:L=L1+L2+L3(单位:米)5、空调插座单独一路:这里把客厅1路分为单独1路和主次卧室分为单独1路,也就是2路,这里放在一起算了(见图)布线规则:横平竖直用的是4mm的电线(算法):1、地平面:L1=[f1+f2+f3]*32、垂直面:L2=[1.5+1.8*p*2]*3其中*3表示用的是单芯线(火线、零线、地线)。p表示空调插座数;1.5表示配电箱到地面的距离,1.8表示插座到地面的距离。电线长:L=L1+L2(单位:米)pvc阻燃管(算法):1、地平面:L1=f1+f2+f32、垂直面:L2=1.5...
