砌体内管路敷设分项工程质量技术交底卡VIP免费

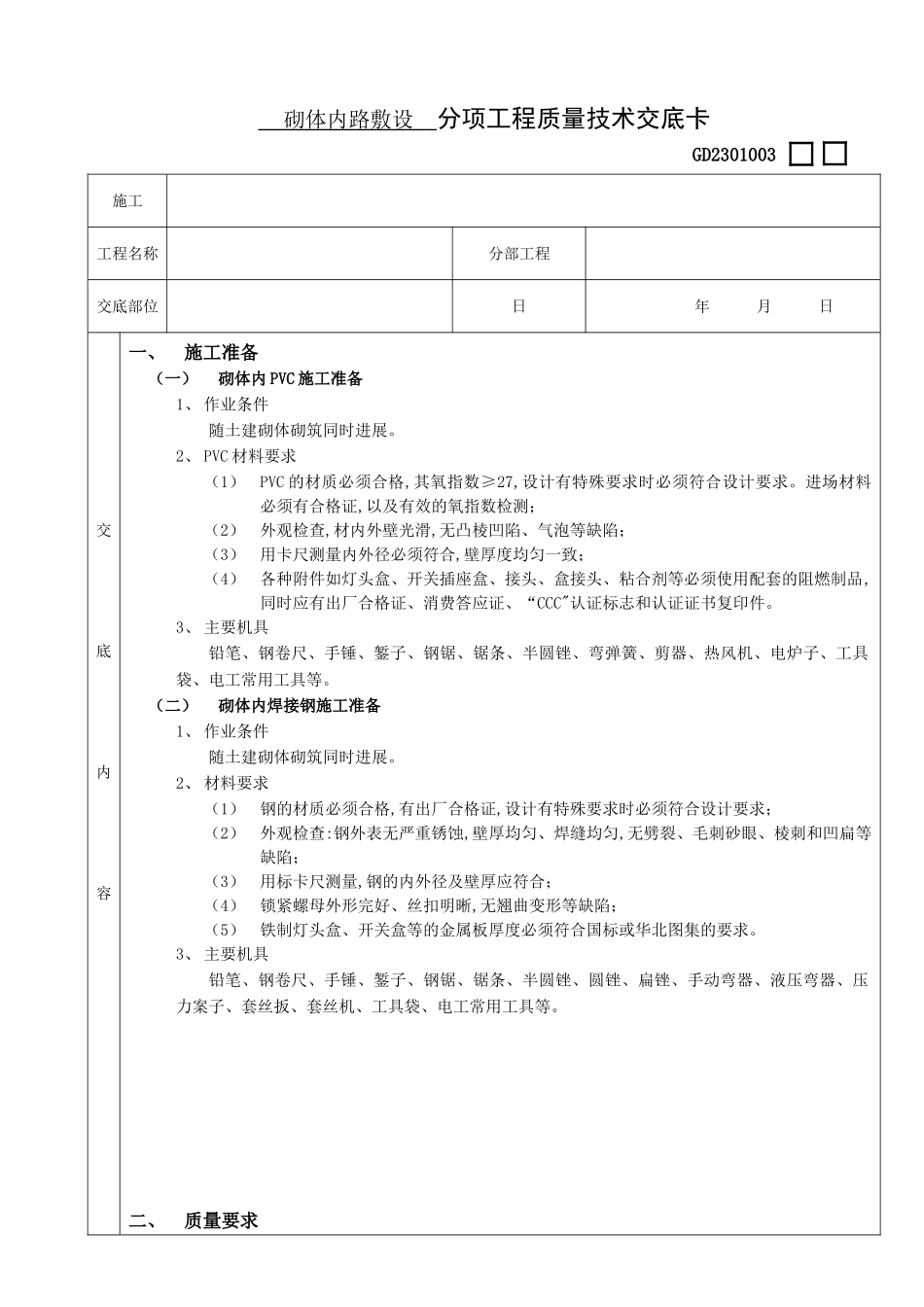

砌体内路敷设分项工程质量技术交底卡GD2301003施工工程名称分部工程交底部位日年月日交底内容一、施工准备（一）砌体内PVC施工准备1、作业条件随土建砌体砌筑同时进展。2、PVC材料要求（1）PVC的材质必须合格,其氧指数≥27,设计有特殊要求时必须符合设计要求。进场材料必须有合格证,以及有效的氧指数检测；（2）外观检查,材内外壁光滑,无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合,壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、消费答应证、“CCC"认证标志和认证证书复印件。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯弹簧、剪器、热风机、电炉子、工具袋、电工常用工具等。（二）砌体内焊接钢施工准备1、作业条件随土建砌体砌筑同时进展。2、材料要求（1）钢的材质必须合格,有出厂合格证,设计有特殊要求时必须符合设计要求；（2）外观检查:钢外表无严重锈蚀,壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）用标卡尺测量,钢的内外径及壁厚应符合；（4）锁紧螺母外形完好、丝扣明晰,无翘曲变形等缺陷；（5）铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北图集的要求。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯器、液压弯器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。二、质量要求交底内容质量要求符合?建筑电气工程施工质量验收?(GB50303-2002)的规定。项序项目允许偏向或允许值主控工程1金属导、金属线槽的接地或接零4.1.1条2金属导的连接4.1.2条3防爆导的连接4.1.3条4绝缘导在砌体剔槽的埋设4.1.4条一般工程1电缆导的弯曲半径4.2.3条2金属导的防腐4.2.4条3柜、台、箱、盘内导口高度4.2.5条4暗配导的埋设深度明配导的固定4.2.6条5线槽固定及外观检查4.2.7条6防爆导的连接、接地、固定和防腐4.2.8条7绝缘导的连接和保护4.2.9条8柔性导的长度、连接和接地4.2.10条9导和线槽在建筑物变形缝处的处理4.2.11条三、工艺流程（一）砌体内PVC的工艺流程预留箱盒位置→敷设路→路连接→切断→弯曲（二）砌体内焊接钢的工艺流程预留箱盒位置→敷设路→路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→路防腐四、操作工艺（一）PVC路敷设操作工艺1、留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的。随着土建施工工艺的开展,本项工艺也会有新的开展。如今详细做法是,根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm.上下各大150～200mm。对于接线盒或开关插座盒,留洞尺寸可定为150mm×250mm。路进洞尺寸不超过洞口的1/2,以利于以后的箱盒安装。2、敷设路分两种情况,第一种是从楼地面内引出的路,第二种是从墙上箱盒向外引的路。（1）对于从楼地面内引出的路,为了保证路位置准确,在楼地面混凝土浇筑时要派电工值班,保证路的位置,发现问顾及时纠正。在土建楼层放线完成后及时检查,对超出墙体线的路,要及时进展处理,假如是根部超出,必须进展剔凿然后重新接收,假如是上部超出墙体线只需将其扳正,但要注意不能用力过猛,防止造成路折断或变形。（2）对于从墙上箱盒向外引的路,应在砌体到留洞位置时及时让瓦工预留洞口,洞口两侧埋入两根钢筋,作为以后固定路用,在洞口的上沿第一皮砌块砌筑时放好路,使用预埋的钢筋固定。路应敷设在墙中问位置。容易出现的质量问题:砌墙时才发现路超出墙体。解决:预埋路时请土建专业初步确定一下墙体位置,在砌体砌筑时要派电工值班,保证路的位置,发现问题及时纠正。成品保护要求:在砌体砌筑时,不得踩踏电线路,砌体砌筑后其他工种不得碰撞或弯折电线路。3、路的连接包括路与路的连接和路与箱盒的连接两种情况。（1）路与路的连接:使用与路配套的套和专用粘接剂。连接前注意首先要清洁被连接收路的端交底内容头局部,保证粘接部位清洁枯燥,用小毛刷涂抹胶粘剂,涂抹要均匀、不漏刷、不流坠。涂好后平稳地插入套中,插接要到位。保证连接可靠。套连接后的路应保持平直。（2）路与箱盒的连接:本项工作应在土建...
