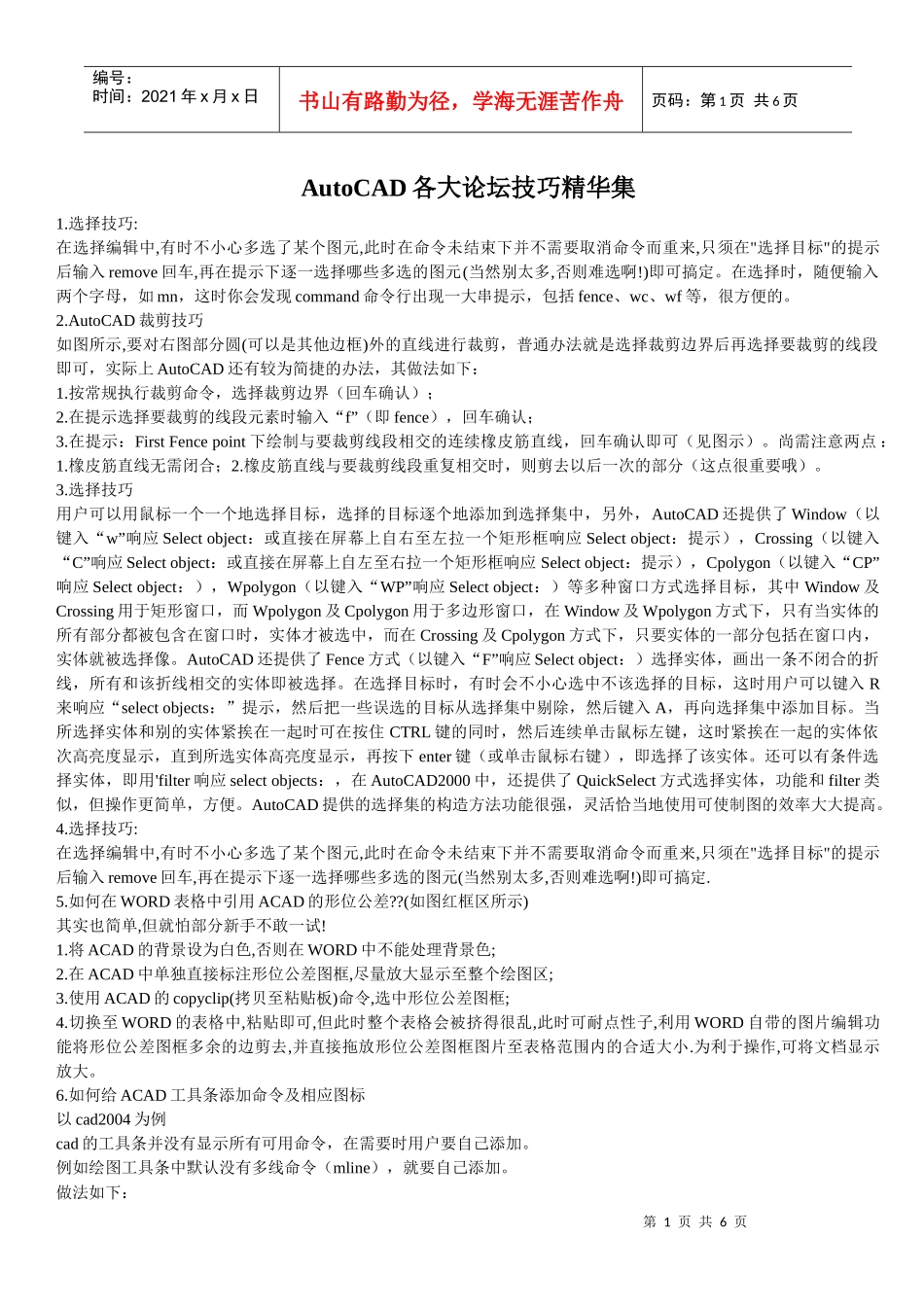

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页AutoCAD各大论坛技巧精华集1.选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定。在选择时，随便输入两个字母，如mn，这时你会发现command命令行出现一大串提示，包括fence、wc、wf等，很方便的。2.AutoCAD裁剪技巧如图所示,要对右图部分圆(可以是其他边框)外的直线进行裁剪，普通办法就是选择裁剪边界后再选择要裁剪的线段即可，实际上AutoCAD还有较为简捷的办法，其做法如下：1.按常规执行裁剪命令，选择裁剪边界（回车确认）；2.在提示选择要裁剪的线段元素时输入“f”（即fence），回车确认；3.在提示：FirstFencepoint下绘制与要裁剪线段相交的连续橡皮筋直线，回车确认即可（见图示）。尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时，则剪去以后一次的部分（这点很重要哦）。3.选择技巧用户可以用鼠标一个一个地选择目标，选择的目标逐个地添加到选择集中，另外，AutoCAD还提供了Window（以键入“w”响应Selectobject：或直接在屏幕上自右至左拉一个矩形框响应Selectobject：提示），Crossing（以键入“C”响应Selectobject：或直接在屏幕上自左至右拉一个矩形框响应Selectobject：提示），Cpolygon（以键入“CP”响应Selectobject：），Wpolygon（以键入“WP”响应Selectobject：）等多种窗口方式选择目标，其中Window及Crossing用于矩形窗口，而Wpolygon及Cpolygon用于多边形窗口，在Window及Wpolygon方式下，只有当实体的所有部分都被包含在窗口时，实体才被选中，而在Crossing及Cpolygon方式下，只要实体的一部分包括在窗口内，实体就被选择像。AutoCAD还提供了Fence方式（以键入“F”响应Selectobject：）选择实体，画出一条不闭合的折线，所有和该折线相交的实体即被选择。在选择目标时，有时会不小心选中不该选择的目标，这时用户可以键入R来响应“selectobjects：”提示，然后把一些误选的目标从选择集中剔除，然后键入A，再向选择集中添加目标。当所选择实体和别的实体紧挨在一起时可在按住CTRL键的同时，然后连续单击鼠标左键，这时紧挨在一起的实体依次高亮度显示，直到所选实体高亮度显示，再按下enter键（或单击鼠标右键），即选择了该实体。还可以有条件选择实体，即用'filter响应selectobjects：，在AutoCAD2000中，还提供了QuickSelect方式选择实体，功能和filter类似，但操作更简单，方便。AutoCAD提供的选择集的构造方法功能很强，灵活恰当地使用可使制图的效率大大提高。4.选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.5.如何在WORD表格中引用ACAD的形位公差??(如图红框区所示)其实也简单,但就怕部分新手不敢一试!1.将ACAD的背景设为白色,否则在WORD中不能处理背景色;2.在ACAD中单独直接标注形位公差图框,尽量放大显示至整个绘图区;3.使用ACAD的copyclip(拷贝至粘贴板)命令,选中形位公差图框;4.切换至WORD的表格中,粘贴即可,但此时整个表格会被挤得很乱,此时可耐点性子,利用WORD自带的图片编辑功能将形位公差图框多余的边剪去,并直接拖放形位公差图框图片至表格范围内的合适大小.为利于操作,可将文档显示放大。6.如何给ACAD工具条添加命令及相应图标以cad2004为例cad的工具条并没有显示所有可用命令，在需要时用户要自己添加。例如绘图工具条中默认没有多线命令（mline），就要自己添加。做法如下：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页视图－>工具栏－>命令选项卡，选中绘图右侧窗口显示相应命令这时找到“多线”，点左键把它脱出，若不放到任何已有工具条中，则它以单独工具条出现；否则成为已有工具条一员。这时又发现刚拖出的“多线”命令没有图标！！就要为他...
