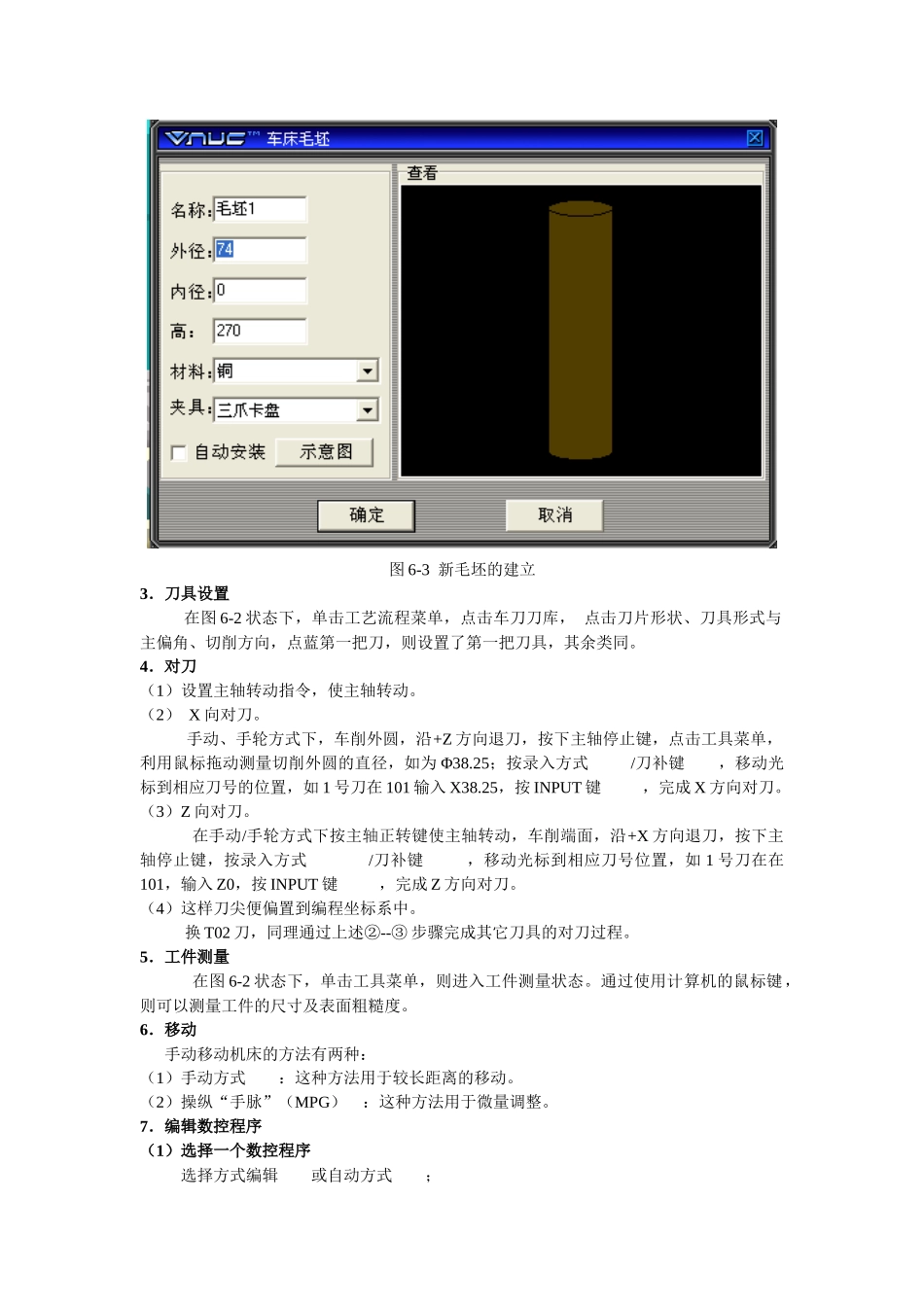

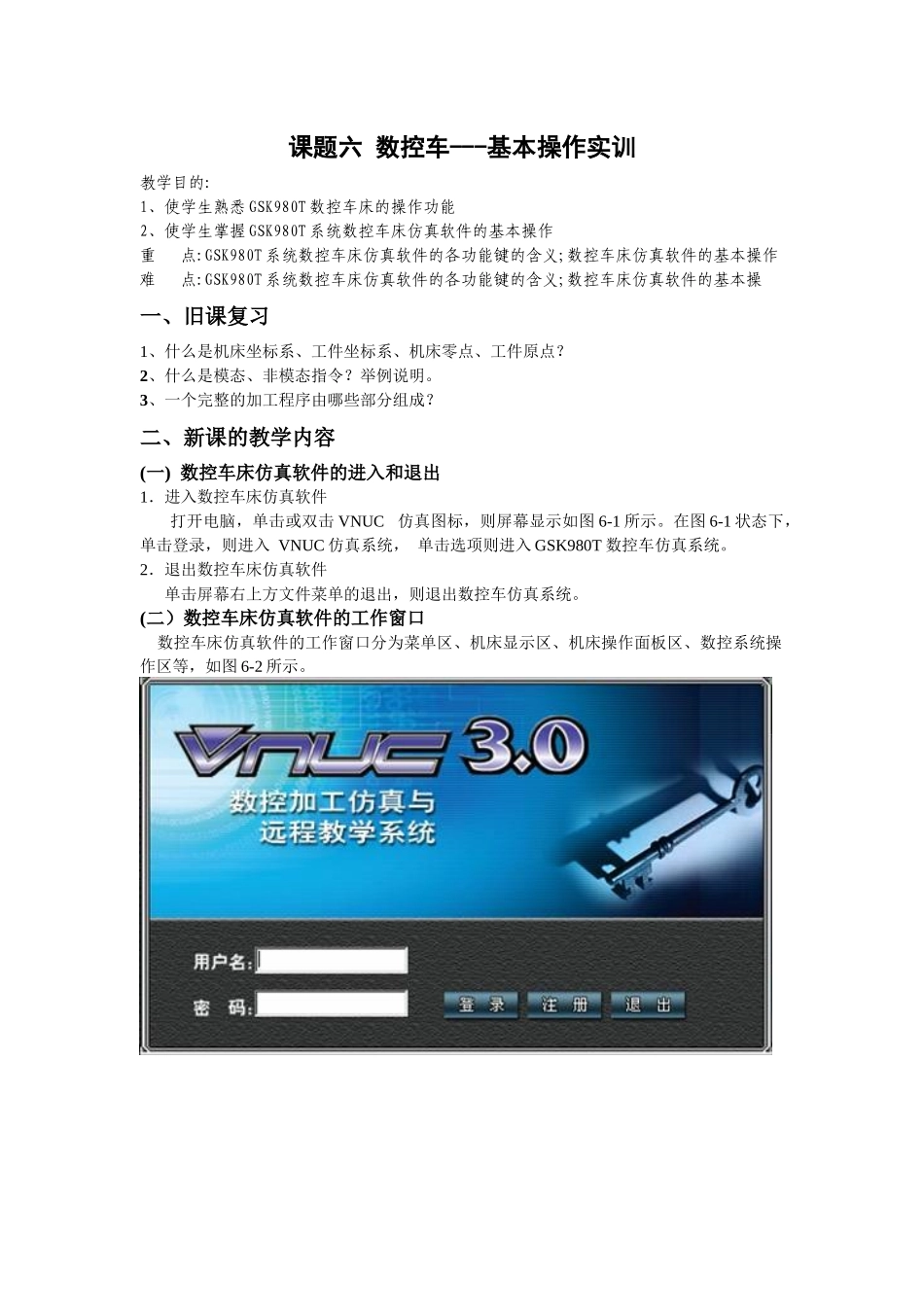

课题六数控车---基本操作实训教学目的:1、使学生熟悉GSK980T数控车床的操作功能2、使学生掌握GSK980T系统数控车床仿真软件的基本操作重点:GSK980T系统数控车床仿真软件的各功能键的含义;数控车床仿真软件的基本操作难点:GSK980T系统数控车床仿真软件的各功能键的含义;数控车床仿真软件的基本操一、旧课复习1、什么是机床坐标系、工件坐标系、机床零点、工件原点？2、什么是模态、非模态指令？举例说明。3、一个完整的加工程序由哪些部分组成？二、新课的教学内容(一)数控车床仿真软件的进入和退出1．进入数控车床仿真软件打开电脑，单击或双击VNUC仿真图标，则屏幕显示如图6-1所示。在图6-1状态下，单击登录，则进入VNUC仿真系统，单击选项则进入GSK980T数控车仿真系统。2．退出数控车床仿真软件单击屏幕右上方文件菜单的退出，则退出数控车仿真系统。(二）数控车床仿真软件的工作窗口数控车床仿真软件的工作窗口分为菜单区、机床显示区、机床操作面板区、数控系统操作区等，如图6-2所示。图6-2GSK980T车床操作面板1．菜单区VNUC仿真系统的菜单区包含了文件、显示、工艺流程、工具、选项、教学管理、帮助六大菜单。2．机床操作面板区机床操作面板区位于窗口的右下侧。主要用于控制机床的运动和选择机床运行状态，由急停键，机床开关，机床锁开关，模式选择旋钮，单步执行及机床空转开关，程序运行控制开关，机床主轴手动控制开关，冷却液开关，刀库中选刀，驱动开关，增量手轮，手动移动机床按钮等多个部分组成3．数控系统操作区数控系统操作键盘在液晶显示屏LCD的下方，最上方为数控系统显示屏。使用操作键盘并结合显示屏可以进行数控系统的操作。（1）数字/字母键（2）编辑键替代键，插入键，修改键，回车换行键（3）页面切换键位置显示页面，程序显示与编辑页面，参数输入页面。（4）翻页按钮（PAGE）（5）光标移动向上、下、左、右移动光标。（6）输入键（三）数控车床仿真软件的基本操作1．回参考点（1）选择按钮；（2）依次选择或，机床沿X、Z方向回参考点。2．建立新毛坯在图6-2状态下，单击工艺流程菜单，点击毛坯，如图6-3所示。选择内外径、高、材料及夹具，则建立了新毛坯。工艺流程菜单的毛坯菜单有三项功能：（1）棒料或管料选择（2）工件直径或长度尺寸定义（3）夹具类型选择图6-3新毛坯的建立3．刀具设置在图6-2状态下，单击工艺流程菜单，点击车刀刀库，点击刀片形状、刀具形式与主偏角、切削方向，点蓝第一把刀，则设置了第一把刀具，其余类同。4．对刀（1）设置主轴转动指令，使主轴转动。（2）X向对刀。手动、手轮方式下，车削外圆，沿+Z方向退刀，按下主轴停止键，点击工具菜单，利用鼠标拖动测量切削外圆的直径，如为Φ38.25；按录入方式/刀补键，移动光标到相应刀号的位置，如1号刀在101输入X38.25，按INPUT键，完成X方向对刀。（3）Z向对刀。在手动/手轮方式下按主轴正转键使主轴转动，车削端面，沿+X方向退刀，按下主轴停止键，按录入方式/刀补键，移动光标到相应刀号位置，如1号刀在在101，输入Z0，按INPUT键，完成Z方向对刀。（4）这样刀尖便偏置到编程坐标系中。换T02刀，同理通过上述②--③步骤完成其它刀具的对刀过程。5．工件测量在图6-2状态下，单击工具菜单，则进入工件测量状态。通过使用计算机的鼠标键，则可以测量工件的尺寸及表面粗糙度。6．移动手动移动机床的方法有两种：（1）手动方式：这种方法用于较长距离的移动。（2）操纵“手脉”（MPG）：这种方法用于微量调整。7．编辑数控程序（1）选择一个数控程序选择方式编辑或自动方式；按，键入字母“О”；键入数字“0007”，即键入搜索的号码：“O0007”；按开始搜索；找到后，“O0007”显示在LCD屏幕右上角程序编号位置，NC程序显示在屏幕上。（2）删除一个数控程序选择编辑方式；按程序键，显示程序画面；按地址键输入要删除的程序的号码：如“О0007”；按键，则“О0007”NC程序被删除。（3）删除全部数控程序删除存储器中的全部程序。选择编辑方式;按程序键，显示程序画面；按地址键O；输入-9999并按DEL键。（4）顺序号检索一个指定的代码可以是：一个字母或一个完整的代码。操作步骤...
