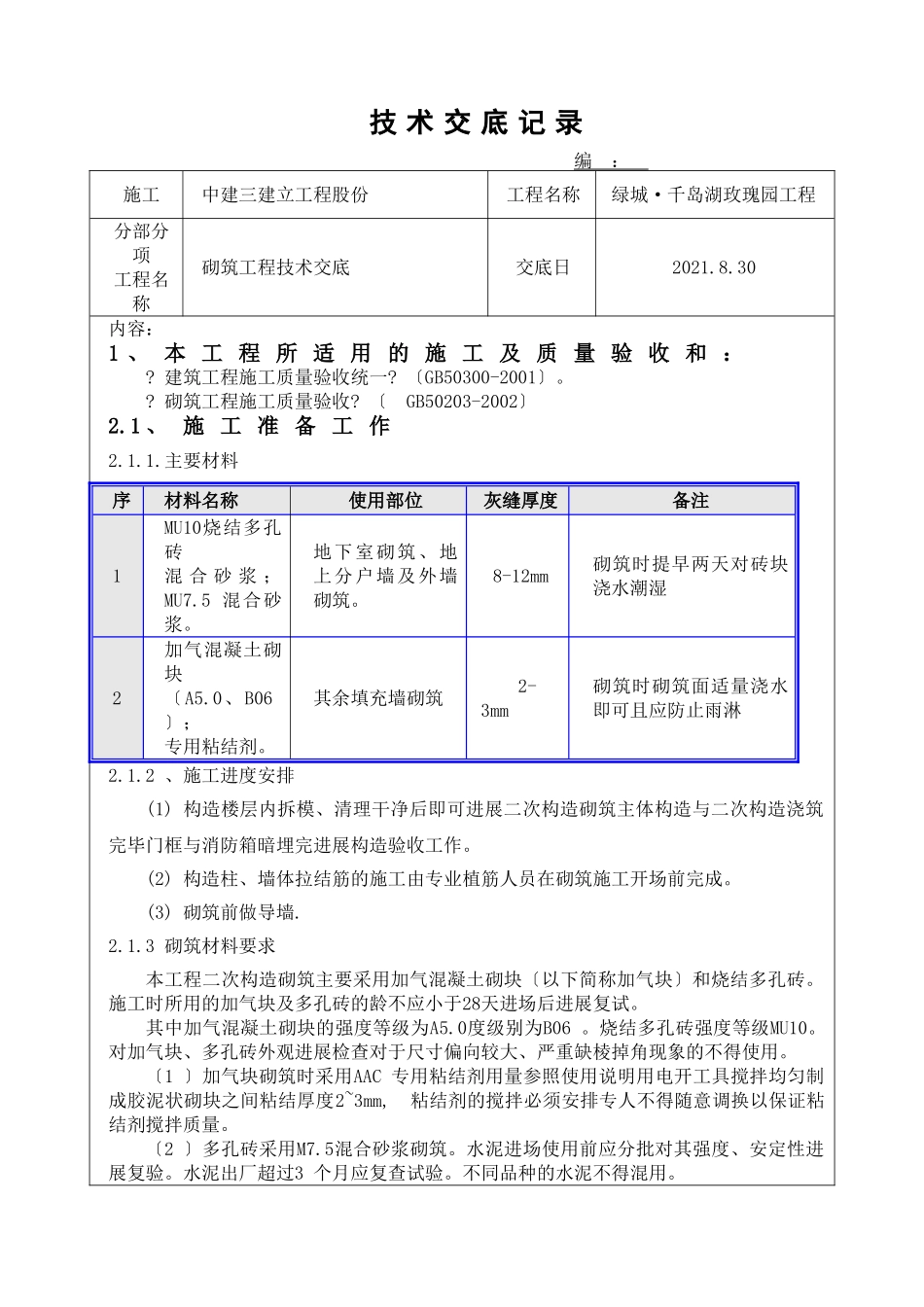

技术交底记录编：施工中建三建立工程股份工程名称绿城·千岛湖玫瑰园工程分部分项工程名称砌筑工程技术交底交底日2021.8.30内容：1、本工程所适用的施工及质量验收和：?建筑工程施工质量验收统一?〔GB50300-2001〕。?砌筑工程施工质量验收?〔GB50203-2002〕2.1、施工准备工作2.1.1.主要材料序材料名称使用部位灰缝厚度备注1MU10烧结多孔砖混合砂浆；MU7.5混合砂浆。地下室砌筑、地上分户墙及外墙砌筑。8-12mm砌筑时提早两天对砖块浇水潮湿2加气混凝土砌块〔A5.0、B06〕；专用粘结剂。其余填充墙砌筑2-3mm砌筑时砌筑面适量浇水即可且应防止雨淋2.1.2、施工进度安排(1)构造楼层内拆模、清理干净后即可进展二次构造砌筑主体构造与二次构造浇筑完毕门框与消防箱暗埋完进展构造验收工作。(2)构造柱、墙体拉结筋的施工由专业植筋人员在砌筑施工开场前完成。(3)砌筑前做导墙.2.1.3砌筑材料要求本工程二次构造砌筑主要采用加气混凝土砌块〔以下简称加气块〕和烧结多孔砖。施工时所用的加气块及多孔砖的龄不应小于28天进场后进展复试。其中加气混凝土砌块的强度等级为A5.0度级别为B06。烧结多孔砖强度等级MU10。对加气块、多孔砖外观进展检查对于尺寸偏向较大、严重缺棱掉角现象的不得使用。〔1〕加气块砌筑时采用AAC专用粘结剂用量参照使用说明用电开工具搅拌均匀制成胶泥状砌块之间粘结厚度2~3mm,粘结剂的搅拌必须安排专人不得随意调换以保证粘结剂搅拌质量。〔2〕多孔砖采用M7.5混合砂浆砌筑。水泥进场使用前应分批对其强度、安定性进展复验。水泥出厂超过3个月应复查试验。不同品种的水泥不得混用。M7.5混合砂浆配合比表5-1使用材料品种等级1m3用量〔kg〕质量配合比水泥P.C32.52501水符合混凝土用水3001.20砂细沙13805.52外加剂石灰王0.50.2〔3〕构造柱、圈梁、过梁采用C20自拌混凝土浇筑。2.2、施工工艺2.2.1施工工艺流程：基层处理→墙体定位放线→构造柱、圈梁及墙体拉结筋植筋施工→导墙施工→构造柱钢筋绑扎→砌筑→圈梁钢筋绑扎→浇筑圈梁及圈梁以下构造柱→圈梁上部砌筑→圈梁上部构造柱浇筑→墙顶处理。2.2.2基层处理及测量放线将砌筑部位的混凝土楼〔地〕面清理干净然后根据图纸设计尺寸及楼层控制线在混凝土楼〔地〕上放出墙体定位中心线、墙体边线、门窗洞口尺寸及预留洞定位。经历线符合设计要求办完验收手续前方可进展下道工序的施工。2.2.3墙体拉结筋设置要求a、当多孔砖墙体与混凝土墙、柱交接时应设置6mm拉结钢筋采用植筋每500mm高设置26的钢筋植入混凝土墙或柱不小于250mm预留长度不小于700mm并不小于1/5墙长。多孔砖砌筑拉结筋设置图示当加气块墙体与混凝土墙、柱交接时沿柱全高每隔500mm〔600mm〕设置L型铁件其中间距500mm用于250高砌块600mm用于300高砌块。构造柱上下端连结构造柱截面L型铁件设置图示b、在墙体的转角处、T字交接处遇构造柱时在程度灰缝中每500mm高放置26墙拉筋伸入墙体程度灰缝均不少于1m。拉结筋端头设置10d长90度弯钩。2.2.4构造柱设置要求当墙长超过2倍的层高或墙长超过5m时沿墙长度方向每隔5m或在墙体中部设置构造柱截面详见“构造柱马牙槎设置详图〞配筋为412;6@200。采用植筋植筋长度应将钻孔清理干净其长度必须满足搭接要求。构造柱采用C25砼浇筑。另在墙体转角处、砌体丁字接关处、通窗或连窗的两侧均需设置构造柱。多孔砖墙体与加气混凝土砌块墙体的交接部位采用构造柱连接。在构造柱连接处墙体必须砌成马牙槎马牙槎竖向间距300mm或240mm先退后进同时应沿墙高方向每隔500mm或600mm设置26拉结钢筋每边伸入墙内不小于1m或伸至洞口边。如下列图所示：1/2墙高1/2墙高墙高2.2.5圈梁设置要求当240厚墙高度超过4m〔120厚墙超过3m〕时在墙高度方向中部或门洞顶部设置一道圈梁截面为墙宽*240mm配筋为212;6@200。圈梁端部钢筋锚入构造柱或植入混凝土墙柱内。门、窗洞口过梁设置要求2.2.6过梁设置要求本工程中超过1.2m的门洞门过梁均采用现浇形式1.2米以内的门过梁采用预制过梁门过梁锚入墙体长度每边不小于200mm过梁钢筋绑扎及门过梁的厚度均按照图纸说明施工预制的过梁在使用过程中要严格按照上下面放置不得随意翻转；现浇混凝土过...
