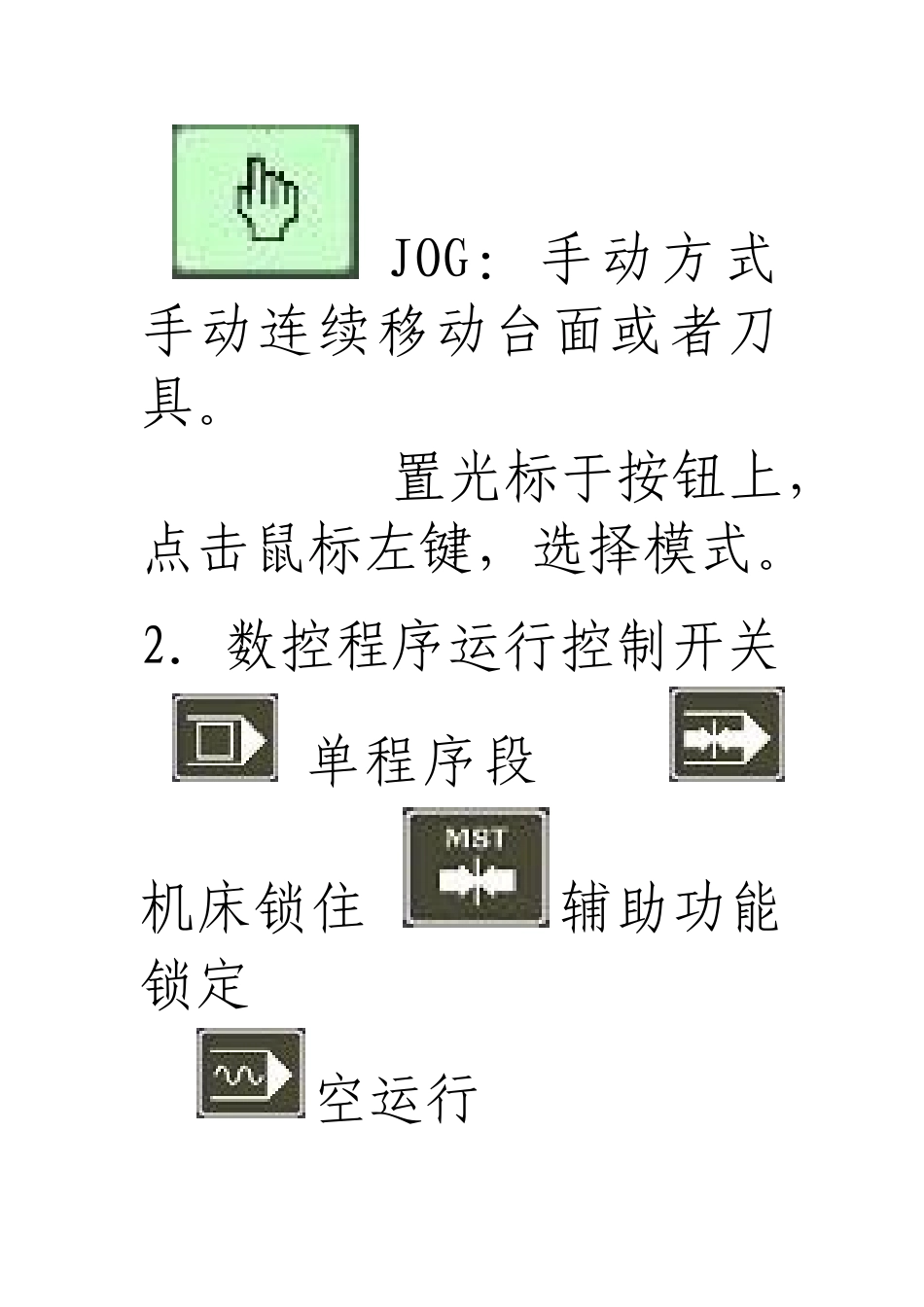

数控车床编程和操作（一）熟悉机床操作面板图3.1－1GSK980T面板1．方式选择EDIT:用于直接通过操作面板输入数控程序和编辑程序。AUTO：进入自动加工模式。MDI：手动数据输入。REF:回参考点。HNDL:手摇脉冲方式。JOG：手动方式手动连续移动台面或者刀具。置光标于按钮上，点击鼠标左键，选择模式。2．数控程序运行控制开关单程序段机床锁住辅助功能锁定空运行程序回零手轮X轴选择手轮Z轴选择3．机床主轴手动控制开关手动开机床主轴正转手动关机床主轴手动开机床主轴反转4．辅助功能按钮冷却液润滑液换刀具5．手轮进给量控制按钮选择手动台面时每一步的距离：0.001毫米、0.01毫米、0.1毫米、1毫米。置光标于旋钮上，点击鼠标左键选择。6．程序运行控制开关循环停止循环启动MST选择停止7．系统控制开关NC启动NC停止8．手动移动机床台面按钮选择移动轴,正方向移动按钮,负方向移动按钮。快速进给9．升降速按钮主轴升降速/快速进给升降速/进给升降速10紧急停止按钮（12）手轮（二）熟悉GSK980T数控系统的输入面板图3.2－1GSK980T输入面板1.按键介绍（1）数字键（2）字母键数字/字母键用于输入数据到输入区域（如下图所示），系统自动判别取字母还是取数字。图3.2－2（3）编辑键位参数，位诊断含义显示方式的切换。消除输入到键输入缓冲寄存器中的字符或符号。键缓寄存器的内容由CRT显示。例：键输入缓冲寄存器的显示为：N001时，按（CAN）键，则N001被取消。用于程序的删除的编辑操纵。用于程序的修改的编辑操纵。用于程序的插入的编辑操纵。（4）页面切换键按下其键，ＣＲＴ显示现在位置，共有四页［相对］，［绝对］，［总和］，[位置／程序］，通过翻页键转换。程序的显示、编辑等，共有三页，［MDI/模］，［程序］，［目录／存储量］。显示，设定补偿量和宏变量，共有两项，［偏置］，［宏变量］。显示报警信息。显示，设置各种设置参数，参数开关及程序开关。显示，设定参数。显示各种诊断数据。（5）翻页按钮（PAGE）使LCD画面的页逆方向更换。使LCD画面的页顺方向更换。（6）光标移动（CURSOR）使光标向上移动一个区分单位。使光标向下移动一个区分单位。（7）复位键解除报警，CNC复位。（8）输入键输入键。用于输入参数，补偿量等数据。从RS232接口输入文件的启动。MDI方式下程序段指令的输入。（9）输出键输出键。从RS232接口输出文件启动。2.手动返回参考点(1)按参考点方式键，选择回参考点操作方式，这时液晶屏幕右下角显示［机械回零］。(2)按下手动轴向运动开关，可回参考点。(3)返回参考点后，返回参考点指示灯亮。注1：返回参考点结束时，返回参考点结束指示灯亮。注2：返回参考点结束指示灯亮时，在下列情况下灭灯。(1)从参考点移出时；(2)按下急停开关。注３：参考点方向，主要参照机床厂家的说明书。3.手动返回程序起点(1)按下返回程序起点键，选择返回程序起点方式，这时液晶屏幕右下角显示［程序回零］。(2)选择移动轴机床沿着程序起点方向移动。回到程序起点时，坐标轴停止移动有位置显示的地址［X］，［Ｚ］，［Ｕ］，［Ｗ］闪烁。返回程序起点指示灯亮。程序回零后，自动消除刀偏。4.手动连续进给(1)按下手动方式键，选择手动操作方式，这时液晶屏幕右下角显示[手动方式]。(2)选择移动轴机床沿着选择轴方向移动。注：手动期间只能一个轴运动如果同时选择两轴的开关，也只能是先选择的那个轴运动。如果选择2轴机能，可手动2轴开关同时移动。(3)调节JOG进给速度(4)快速进给按下快速进给键时，同带自锁的按钮，进行‘开→关→开…’切换，当为‘开’时，位于面板上部指示灯亮，关时指示灯灭。选择为开时，手动以快速速度进给。按此开关为ON时，刀具在已选择的轴方向上快速进给。注1：快速进给时的速度，时间常数，加减速方式与用程序指令的快速进给（GOO定位）时相同。注2：在接通电源或解除急停后，如没有返回参考点，当快速进给开关为ON（开）时，手动进给速度为JOG进给速度或快速进给，由参数（№012LSO）选择。注3：在编辑/手轮方式下，按键无效。指示灯灭。其它方式下可选择快速进给，转换方式时取消快速进给。5.手轮进给转动手摇脉冲发生器，可以使机床微量进给...
