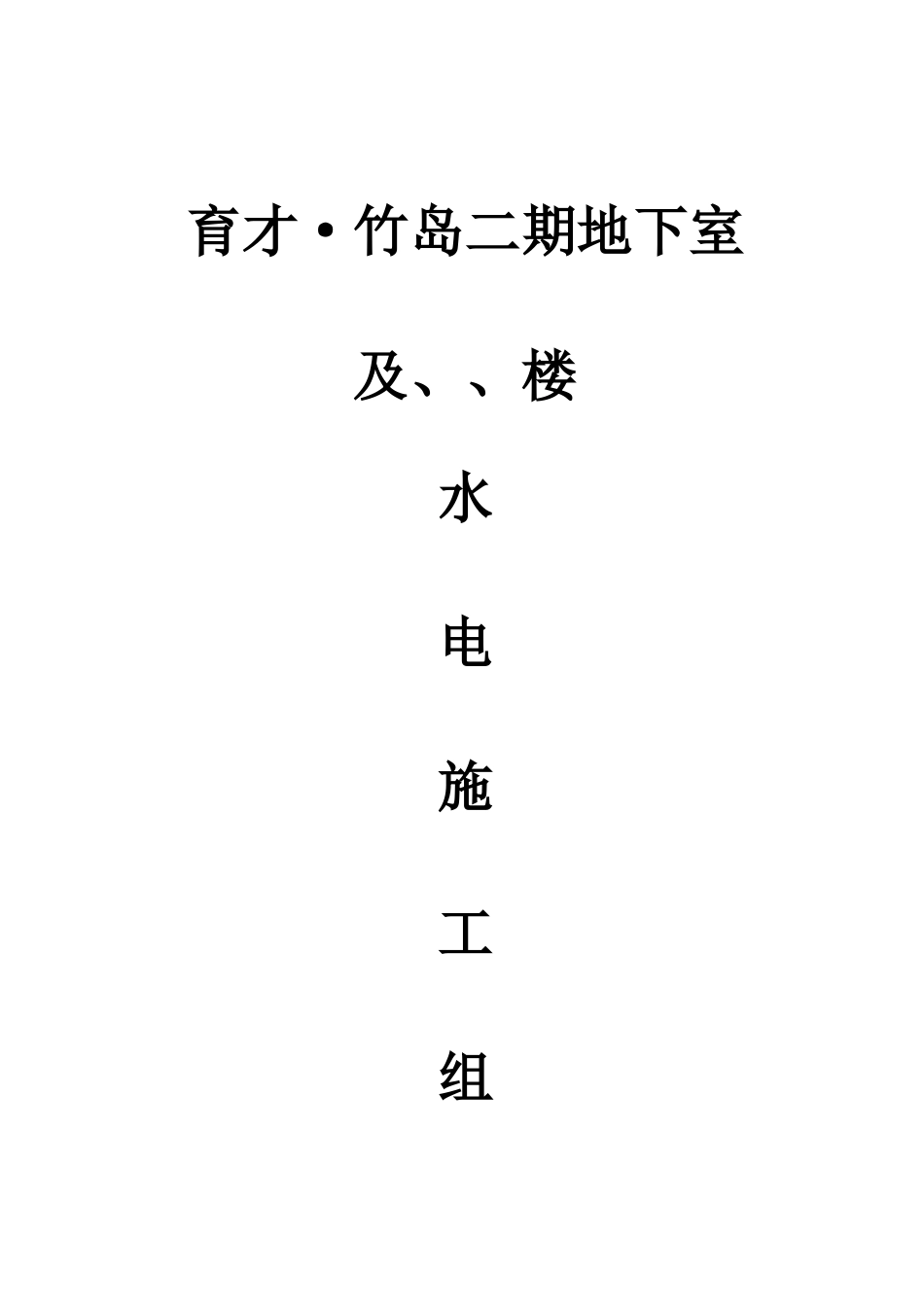

工组织设计方案（水电）方案(27页)VIP专享VIP免费

育才·竹岛二期地下室及、、楼水电施工组织设计目录一、编制依据…………………………………………….第页二、工程概况…………………………………………….第页三、施工布置…………………………………………….第页四、安装施工程序……………………………………….第页五、安装施工方法和技术措施………………………….第页六、质保体系及措施…………………………………….第页七、安全技术措施……………………………………….第页八、人员计划…………………………………………….第页九、设备、机具计划…………………………………….第页十、交工资料…………………………………………….第页一、编制依据、“育才.竹岛二期地下室及、、楼”水、电施工图。、全国统一安装工程劳动定额、预算定额、国家施工与验收规范、操作规程和质量检验评定标准。、电施国标图、、、、、、、、、、。、水施国标图、、、、、、、、、、、、、、、其中管道工程技术规程<—、排水参照国家行业标准>建筑排水硬管聚乙烯管道工程技术规程<>。二、工程概况“育才.竹岛二期地下室及、、楼”总建筑面积约为97000平方米，其中地下室两层合计面积约39312平方米；、、楼合计面积约57688平方米。（一）、生活给水系统本工程生活给水水源为分区供水：层为低区，由市政给水管网直接供水；层住宅为中区，由设置于地下室二层的低区变频装置供水；层住宅为高一区，由设置于地下室二层的中区变频装置供水；层为高二区，由设置于地下室二层的高区变频供水装置供水。给水系统采用单元给水立管沿水井窜层引上，在各层水表间对本层住宅进分户供水，户用水表设于各层水表间内，热水系统主要燃气热水器供水，局部为电热水器供水。户用给水管采用聚丙烯管热熔连接；给水主干管及立管采用衬塑钢管卡箍或丝接连接。（二）、排水系统室内粪便污水与洗涤污水合流排出，经化粪池处理后排入场外污水管。主楼部分排水管采用伸顶通气立管（其中卫生间排水立管采用通长通气立管），室内排水管采用塑料管承插连接，其中地下室排水干管及排出管采用加厚型排水塑料管承插粘接，每层设伸缩节，设于水流汇合配件之下。排水立管穿越楼板处加设阻火圈。（三）、雨水系统雨水采用外排水塑料排水管承插连接，阳台雨水设地漏排走，空调冷凝水管为外排水设空调板位窜层设立主管，分层支管至空调溢水洞位接空调冷凝水。（四）、卫生设备卫生间设台式洗脸盆、蹲式大便器、座式大便器、浴缸冷热水混合淋浴设备等。（五）、电气系统：供电电源及电压：、本工程消防用电设施，消防设备机房照明，公共楼梯，主要通道及配电房应急照明负荷为一级负荷，客梯、商场的照明负荷为二级负荷，其余为三级负荷。、本工程用电由室外一路电源引入，进线用电缆埋地引来，地下室二层设小区高压配电房和本工程变电所，变电所设四台干式变压器，四变压器分别运行，四变压器低压母线间设手动投入方式联络开关。为确保一级负荷供电可靠性，设型，自启动柴油发电机组一台作自备电源，柴油发电机房设于地下二层。、低压配电电压为，带电导体系统为三相四线制。、线缆型号及敷设方式()本工程消防和应急、照明线缆选用阻燃型（型）穿钢管及沿托盘敷设，从托盘引至各电气配气箱，控制箱的电源管线为明敷设，其它支管（缆）为暗敷设。()管道照明支线选用、型导线，沿桥架托盘、钢管、管敷设。()支线穿管管位选择原则：导线规格根单芯根单芯根单芯根单芯根单芯、设备安装及高度：()高压配电柜及低压配电落地安装，型配电箱及集中电表箱落地安装，电井内强、弱电箱地为柱墙明设(1.5m)；户用开关箱为嵌墙暗设（1.5m）。()照明开关暗设距地1.3m，普通插座及柜式空调距地0.3m，厨卫普通插座应距地1.6m，挂式空调插座距地2.2m，厨房抽油烟机插座距地1.8m。()车道疏散指示标志灯，安全出口标志灯距地2.3m管吊安装，人员疏散指示灯，安全出口指示灯距地0.3m嵌墙暗设或门上口米暗设，地下室荧光灯距地2.8m管吊，壁灯距地2.2m安装，其它灯具吸顶安装。（六）、防雷保护及接地系统、本工程属二级防雷等级建筑物，屋面女儿墙四周，屋脊和屋顶装饰板敷设*热镀锌扁钢避雷带，屋面所有...
