高考物理大一轮复习 专题十 恒定电流练习-人教版高三物理试题VIP免费

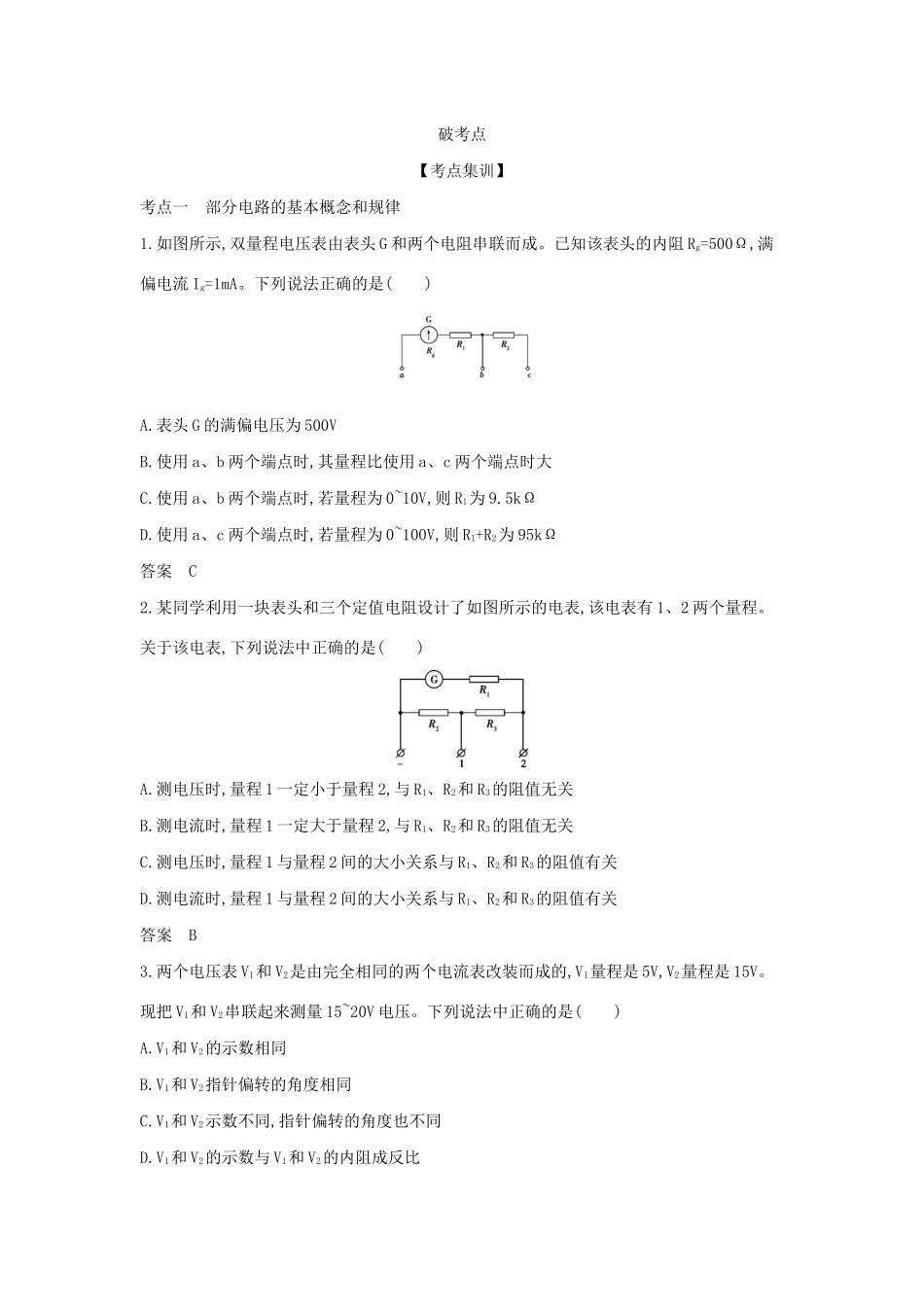

专题十恒定电流挖命题【考情探究】考点考向5年考情预测热度考题示例学业水平关联考点素养要素部分电路的基本概念和规律运用电流的定义式及微观表达式的论证计算2014北京理综,24,20分5感应电动势、安培力、能量守恒模型建构★★★电表的改装2015北京理综,19,6分3电阻的串并联、并联电路的分流作用科学推理部分电路的基本概念和规律与电场、磁场、电磁感应等知识的综合问题2017北京理综,23,18分4核反应、带电粒子在匀强磁场中的匀速圆周运动、动量守恒定律科学推理闭合电路欧姆定律运用电动势概念和含义的论证计算2018北京理综,23,18分5闭合电路的U-I图像、电源的输出功率科学论证★★★电路实验大题选择化2016北京理综,19,6分3测电源的电动势和内阻科学推理闭合电路的基本概念和规律与电场、磁场、电磁感应等知识的综合问题2015北京理综,22,16分4感应电动势、安培力、冲量科学推理分析解读近几年对本专题的能力考查主要集中在实验探究能力和推理论证能力上;对知识内容的考查主要集中在对电动势、电流等概念的理解和运用闭合电路欧姆定律、部分电路欧姆定律对电路问题的分析上;从题型上看2014年之前主要在第21题考查电路实验大题,2015年以来本专题内容换以实验选择题和论证大题的形式出现,并常与电磁感应、电场、磁场的知识综合,今后本专题在高考中以实验题、推理论证题与电磁感应综合的考查形式和方向还会继续。【真题典例】破考点【考点集训】考点一部分电路的基本概念和规律1.如图所示,双量程电压表由表头G和两个电阻串联而成。已知该表头的内阻Rg=500Ω,满偏电流Ig=1mA。下列说法正确的是()A.表头G的满偏电压为500VB.使用a、b两个端点时,其量程比使用a、c两个端点时大C.使用a、b两个端点时,若量程为0~10V,则R1为9.5kΩD.使用a、c两个端点时,若量程为0~100V,则R1+R2为95kΩ答案C2.某同学利用一块表头和三个定值电阻设计了如图所示的电表,该电表有1、2两个量程。关于该电表,下列说法中正确的是()A.测电压时,量程1一定小于量程2,与R1、R2和R3的阻值无关B.测电流时,量程1一定大于量程2,与R1、R2和R3的阻值无关C.测电压时,量程1与量程2间的大小关系与R1、R2和R3的阻值有关D.测电流时,量程1与量程2间的大小关系与R1、R2和R3的阻值有关答案B3.两个电压表V1和V2是由完全相同的两个电流表改装而成的,V1量程是5V,V2量程是15V。现把V1和V2串联起来测量15~20V电压。下列说法中正确的是()A.V1和V2的示数相同B.V1和V2指针偏转的角度相同C.V1和V2示数不同,指针偏转的角度也不同D.V1和V2的示数与V1和V2的内阻成反比答案B4.如图所示,是一个多量程多用电表的简化电路图。测电流和测电压时各有两个量程,还有两个挡位用来测电阻。下列说法正确的是()A.当开关S调到位置1、2时,多用电表测量的是电流,且调到位置1时的量程比位置2的小B.当开关S调到位置3、4时,多用电表测量的是电阻,且A为黑表笔C.当开关S调到位置5、6时,多用电表测量的是电压,且调到位置6时的量程比位置5的大D.多用电表各挡位所对应的表盘刻度都是均匀的。答案C5.导线中带电粒子的定向移动形成电流,电流可以从宏观和微观两个角度来认识。(1)一段通电直导线的横截面积为S,单位体积的带电粒子数为n。导线中每个带电粒子定向运动的速率为v,粒子的电荷量为q,并认为做定向运动的电荷是正电荷。a.试推导出电流的微观表达式I=nvSq。b.如图所示,电荷定向运动时所受洛伦兹力的矢量和,在宏观上表现为导线所受的安培力。按照这个思路,请你尝试由安培力的表达式推导出洛伦兹力的表达式。(2)经典物理学认为金属导体中恒定电场形成稳恒电流。金属导体中的自由电子在电场力的作用下,定向运动形成电流。自由电子在定向运动的过程中,不断地与金属离子发生碰撞。碰撞后自由电子定向运动的速度变为零,将能量转移给金属离子,使得金属离子的热运动更加剧烈。自由电子定向运动过程中,频繁地与金属离子碰撞产生了焦耳热。某金属直导线电阻为R,通过的电流为I。请从宏观和微观相联系的角度,推导在时间t内导线中产生的焦耳热为Q=I2Rt(需要的物理量可自设)。答案(1)a.在时间t内流过导线横截面的带电粒子数N=nvtS通过导线横截面的总电荷量Q=Nq导线中电流I=Qt联立以上三...
