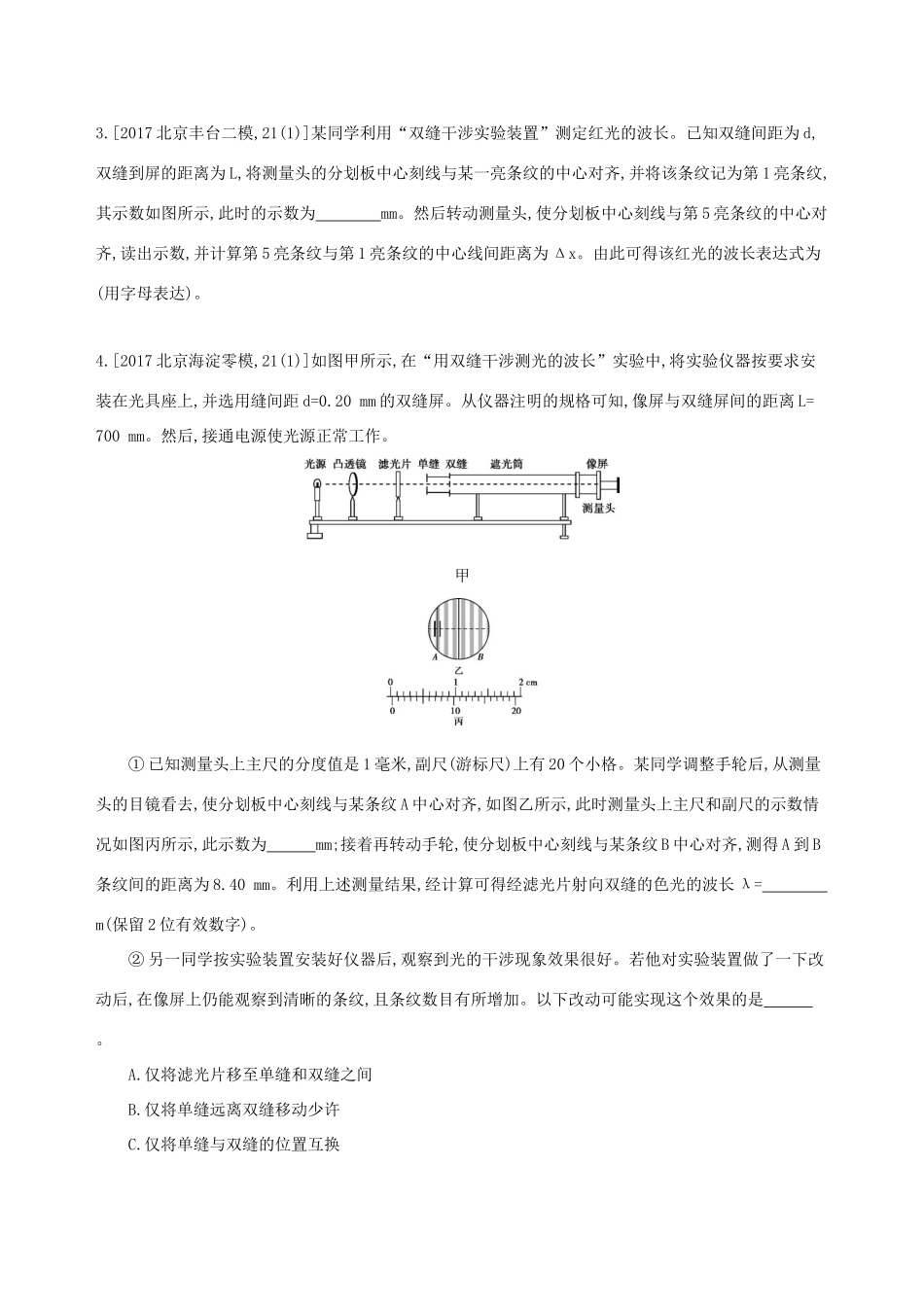

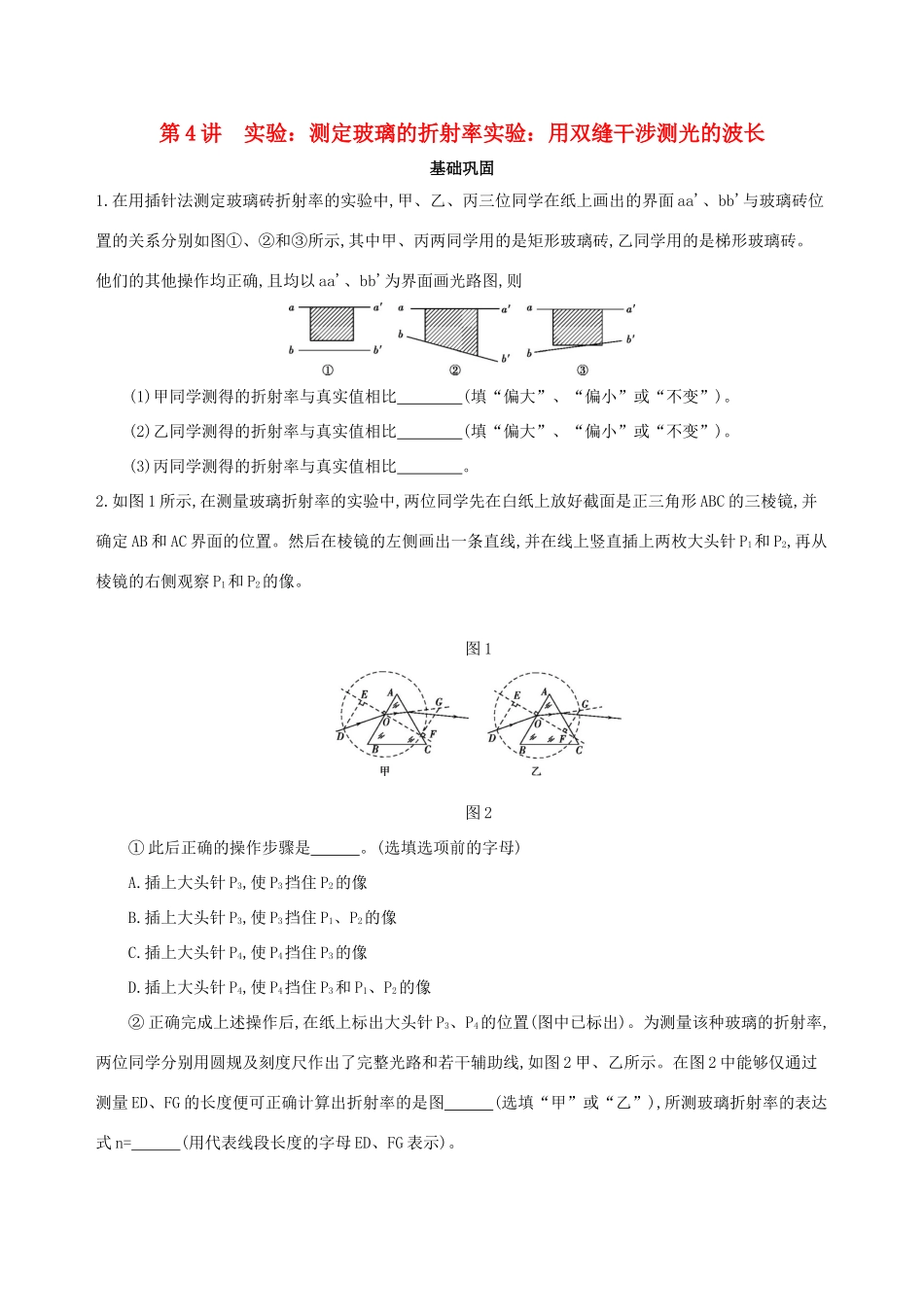

第4讲实验：测定玻璃的折射率实验：用双缝干涉测光的波长基础巩固1.在用插针法测定玻璃砖折射率的实验中,甲、乙、丙三位同学在纸上画出的界面aa'、bb'与玻璃砖位置的关系分别如图①、②和③所示,其中甲、丙两同学用的是矩形玻璃砖,乙同学用的是梯形玻璃砖。他们的其他操作均正确,且均以aa'、bb'为界面画光路图,则(1)甲同学测得的折射率与真实值相比(填“偏大”、“偏小”或“不变”)。(2)乙同学测得的折射率与真实值相比(填“偏大”、“偏小”或“不变”)。(3)丙同学测得的折射率与真实值相比。2.如图1所示,在测量玻璃折射率的实验中,两位同学先在白纸上放好截面是正三角形ABC的三棱镜,并确定AB和AC界面的位置。然后在棱镜的左侧画出一条直线,并在线上竖直插上两枚大头针P1和P2,再从棱镜的右侧观察P1和P2的像。图1图2①此后正确的操作步骤是。(选填选项前的字母)A.插上大头针P3,使P3挡住P2的像B.插上大头针P3,使P3挡住P1、P2的像C.插上大头针P4,使P4挡住P3的像D.插上大头针P4,使P4挡住P3和P1、P2的像②正确完成上述操作后,在纸上标出大头针P3、P4的位置(图中已标出)。为测量该种玻璃的折射率,两位同学分别用圆规及刻度尺作出了完整光路和若干辅助线,如图2甲、乙所示。在图2中能够仅通过测量ED、FG的长度便可正确计算出折射率的是图(选填“甲”或“乙”),所测玻璃折射率的表达式n=(用代表线段长度的字母ED、FG表示)。3.[2017北京丰台二模,21(1)]某同学利用“双缝干涉实验装置”测定红光的波长。已知双缝间距为d,双缝到屏的距离为L,将测量头的分划板中心刻线与某一亮条纹的中心对齐,并将该条纹记为第1亮条纹,其示数如图所示,此时的示数为mm。然后转动测量头,使分划板中心刻线与第5亮条纹的中心对齐,读出示数,并计算第5亮条纹与第1亮条纹的中心线间距离为Δx。由此可得该红光的波长表达式为(用字母表达)。4.[2017北京海淀零模,21(1)]如图甲所示,在“用双缝干涉测光的波长”实验中,将实验仪器按要求安装在光具座上,并选用缝间距d=0.20mm的双缝屏。从仪器注明的规格可知,像屏与双缝屏间的距离L=700mm。然后,接通电源使光源正常工作。甲①已知测量头上主尺的分度值是1毫米,副尺(游标尺)上有20个小格。某同学调整手轮后,从测量头的目镜看去,使分划板中心刻线与某条纹A中心对齐,如图乙所示,此时测量头上主尺和副尺的示数情况如图丙所示,此示数为mm;接着再转动手轮,使分划板中心刻线与某条纹B中心对齐,测得A到B条纹间的距离为8.40mm。利用上述测量结果,经计算可得经滤光片射向双缝的色光的波长λ=m(保留2位有效数字)。②另一同学按实验装置安装好仪器后,观察到光的干涉现象效果很好。若他对实验装置做了一下改动后,在像屏上仍能观察到清晰的条纹,且条纹数目有所增加。以下改动可能实现这个效果的是。A.仅将滤光片移至单缝和双缝之间B.仅将单缝远离双缝移动少许C.仅将单缝与双缝的位置互换D.仅将红色滤光片换成绿色的滤光片5.“用双缝干涉测量光的波长”的实验装置如图甲所示。测量头由分划板、目镜、手轮等构成,已知双缝与屏的距离为L,双缝间距为d。丙①如图乙所示,移动测量头上的手轮,使分划板的中心刻线对准第1条亮纹的中心,记下此时手轮上螺旋测微器的读数x1。转动测量头,使分划板的中心刻线向右移动对准第4条亮纹的中心,此时手轮上螺旋测微器的读数x2如图丙所示,则读数x2=mm;②已知双缝与屏的距离为L,双缝间距为d。计算波长的公式λ=;(用题目中给出的字母表示)③对于某种单色光,为增加相邻亮纹间的距离,可采取或的方法。综合提能1.某校开展研究性学习,某研究小组根据光学知识,设计了一个测液体折射率的仪器。如图所示,在一个圆盘上,过其圆心O作两条相互垂直的直径BC、EF。在半径OA上,垂直盘面插上两枚大头针P1、P2并保持位置不变。每次测量时让圆盘的下半部分竖直进入液体中,而且总使得液面与直径BC相平,EF作为界面的法线,而后在图中右上方区域观察P1、P2,在圆周EC部分插上P3,使P3挡住P1、P2的像。同学们通过计算,预先在圆周EC部分刻好了折射率的值,这样只要根据P3所插的位置,就可以直接读出液体折射率的值。(1)若∠AOF=30°,OP3与OC之间的夹角为30°,则P3处刻的折射率的值为。(2)图中P3...
