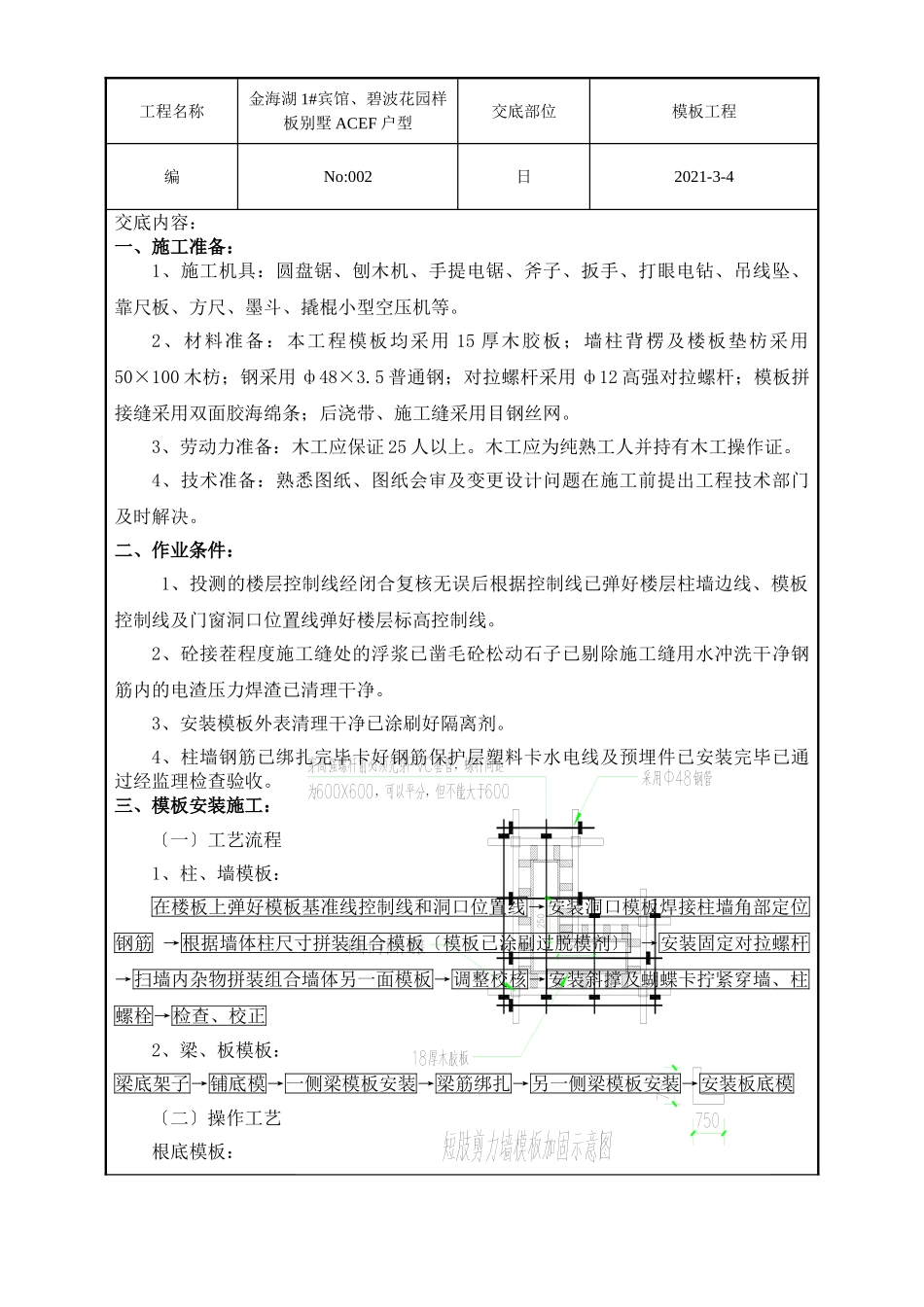

某宾馆、样板别墅模板工程技术交底_第1页
1/9
某宾馆、样板别墅模板工程技术交底_第2页
2/9

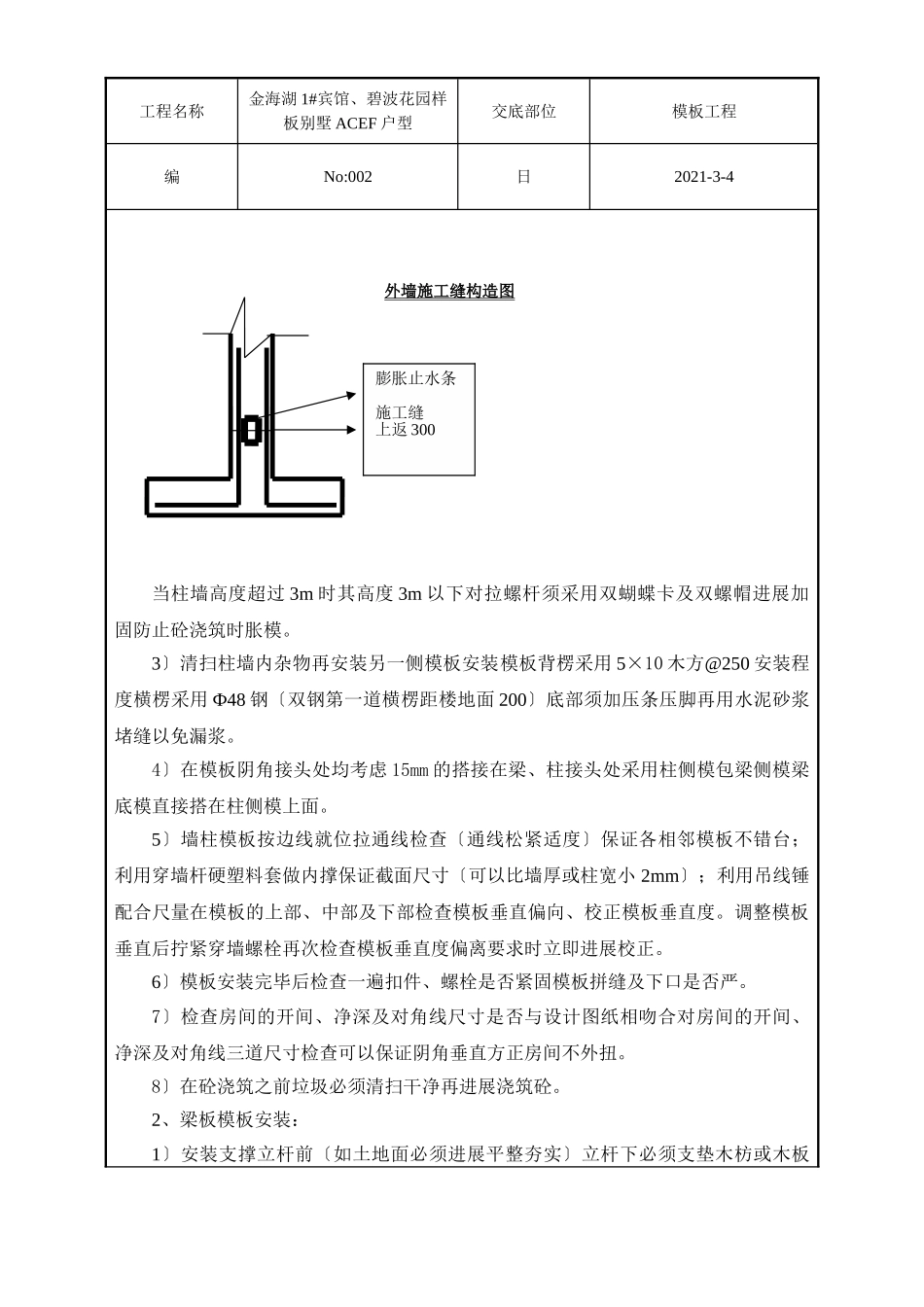

某宾馆、样板别墅模板工程技术交底_第3页
3/9
工程名称金海湖1#宾馆、碧波花园样板别墅ACEF户型交底部位模板工程编No:002日2021-3-4交底内容:一、施工准备:1、施工机具:圆盘锯、刨木机、手提电锯、斧子、扳手、打眼电钻、吊线坠、靠尺板、方尺、墨斗、撬棍小型空压机等。2、材料准备:本工程模板均采用15厚木胶板;墙柱背楞及楼板垫枋采用50×100木枋;钢采用ф48×3.5普通钢;对拉螺杆采用ф12高强对拉螺杆;模板拼接缝采用双面胶海绵条;后浇带、施工缝采用目钢丝网。3、劳动力准备:木工应保证25人以上。木工应为纯熟工人并持有木工操作证。4、技术准备:熟悉图纸、图纸会审及变更设计问题在施工前提出工程技术部门及时解决。二、作业条件:1、投测的楼层控制线经闭合复核无误后根据控制线已弹好楼层柱墙边线、模板控制线及门窗洞口位置线弹好楼层标高控制线。2、砼接茬程度施工缝处的浮浆已凿毛砼松动石子已剔除施工缝用水冲洗干净钢筋内的电渣压力焊渣已清理干净。3、安装模板外表清理干净已涂刷好隔离剂。4、柱墙钢筋已绑扎完毕卡好钢筋保护层塑料卡水电线及预埋件已安装完毕已通过经监理检查验收。三、模板安装施工:〔一〕工艺流程1、柱、墙模板:在楼板上弹好模板基准线控制线和洞口位置线→安装洞口模板焊接柱墙角部定位钢筋→根据墙体柱尺寸拼装组合模板〔模板已涂刷过脱模剂〕→安装固定对拉螺杆→扫墙内杂物拼装组合墙体另一面模板→调整校核→安装斜撑及蝴蝶卡拧紧穿墙、柱螺栓→检查、校正2、梁、板模板:梁底架子→铺底模→一侧梁模板安装→梁筋绑扎→另一侧梁模板安装→安装板底模〔二〕操作工艺根底模板:工程名称金海湖1#宾馆、碧波花园样板别墅ACEF户型交底部位模板工程编No:002日2021-3-41、柱、墙模板:1〕根底导墙上返高度及外墙止水条安装见下列图在保证楼板砼充分平整的根底上弹好柱墙边线及控制线在柱墙外侧5mm处贴20mm宽双面胶条或用水泥砂浆堵缝以保证下口接缝严防止砼浇筑时漏浆。2〕将预先装好的一面模板按位置线就位然后安装Φ16PVC硬塑料套和穿墙螺杆穿墙螺杆纵横间距不大于600mm竖向第一道距地不大于200mm螺杆采用ф12高强对拉螺杆〔地下部分采用专用止水螺杆螺杆中焊接50×50×3钢板止水片焊接为双面满焊〕模板支设如下列图示:工程名称金海湖1#宾馆、碧波花园样板别墅ACEF户型交底部位模板工程编No:002日2021-3-4外墙施工缝构造图当柱墙高度超过3m时其高度3m以下对拉螺杆须采用双蝴蝶卡及双螺帽进展加固防止砼浇筑时胀模。3〕清扫柱墙内杂物再安装另一侧模板安装模板背楞采用5×10木方@250安装程度横楞采用Ф48钢〔双钢第一道横楞距楼地面200〕底部须加压条压脚再用水泥砂浆堵缝以免漏浆。4〕在模板阴角接头处均考虑15mm的搭接在梁、柱接头处采用柱侧模包梁侧模梁底模直接搭在柱侧模上面。5〕墙柱模板按边线就位拉通线检查〔通线松紧适度〕保证各相邻模板不错台;利用穿墙杆硬塑料套做内撑保证截面尺寸〔可以比墙厚或柱宽小2mm〕;利用吊线锤配合尺量在模板的上部、中部及下部检查模板垂直偏向、校正模板垂直度。调整模板垂直后拧紧穿墙螺栓再次检查模板垂直度偏离要求时立即进展校正。6〕模板安装完毕后检查一遍扣件、螺栓是否紧固模板拼缝及下口是否严。7〕检查房间的开间、净深及对角线尺寸是否与设计图纸相吻合对房间的开间、净深及对角线三道尺寸检查可以保证阴角垂直方正房间不外扭。8〕在砼浇筑之前垃圾必须清扫干净再进展浇筑砼。2、梁板模板安装:1〕安装支撑立杆前〔如土地面必须进展平整夯实〕立杆下必须支垫木枋或木板膨胀止水条施工缝上返300工程名称金海湖1#宾馆、碧波花园样板别墅ACEF户型交底部位模板工程编No:002日2021-3-4为了保证上下层楼板荷载传力均匀上下层支撑立杆应对正保证在一条垂直线上。2〕梁支撑立杆一般采用双排搭设立杆纵向间距为800mm~1200mm当梁宽大于400且梁高大于800时在梁底另加一根立杆。横杆间距不得大于1500mm扫地杆距地不得大于200mm搭设支撑架应保证横平竖直。当楼层高度过高时竖向立杆接头应尽量采用对接且相临接头必须错开一步架并加设剪撑。如下列图示:3〕按设计标高调整立杆高度然后安装梁底模并拉线找直当梁跨度大于或等于4m时梁底板必...
