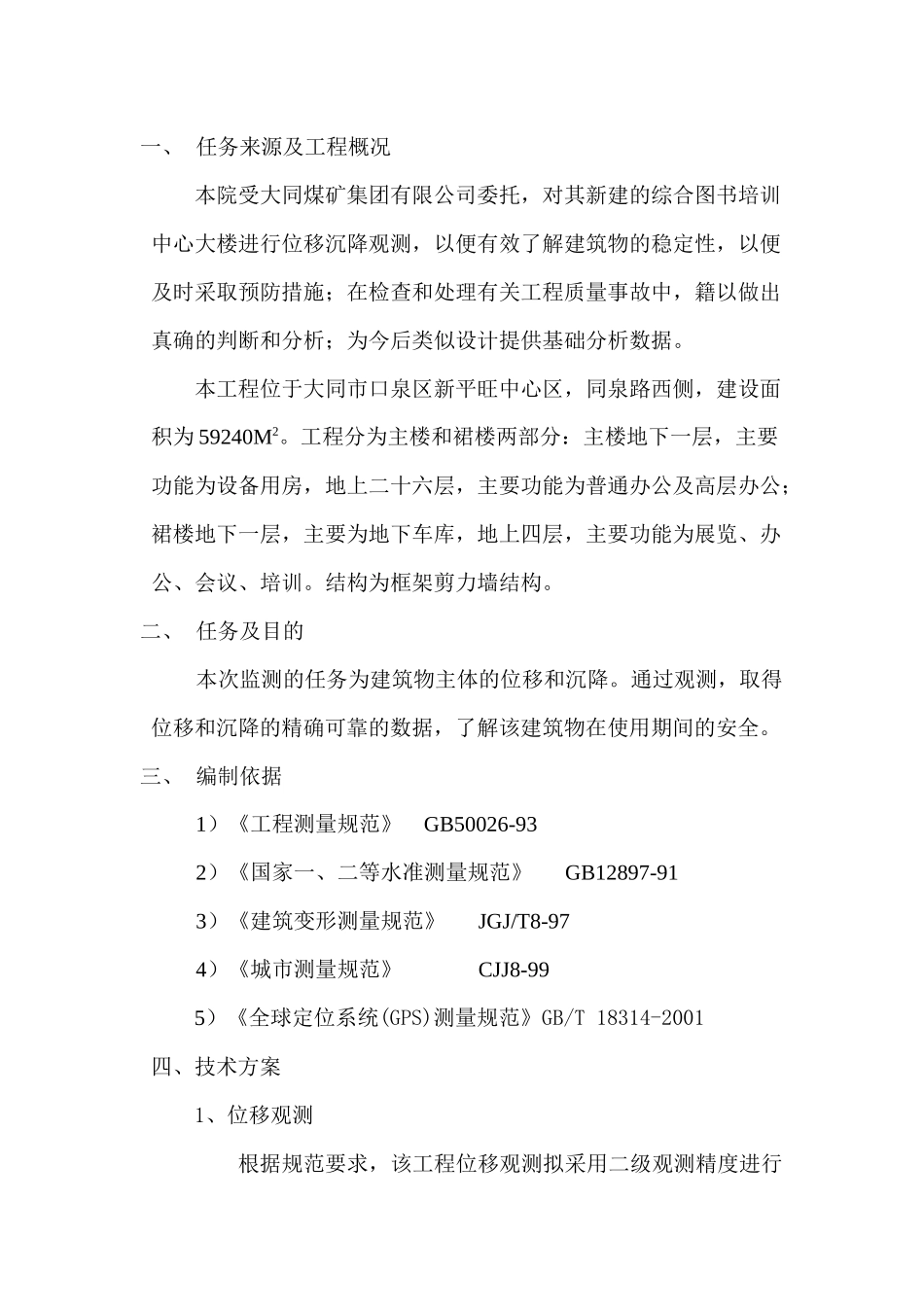

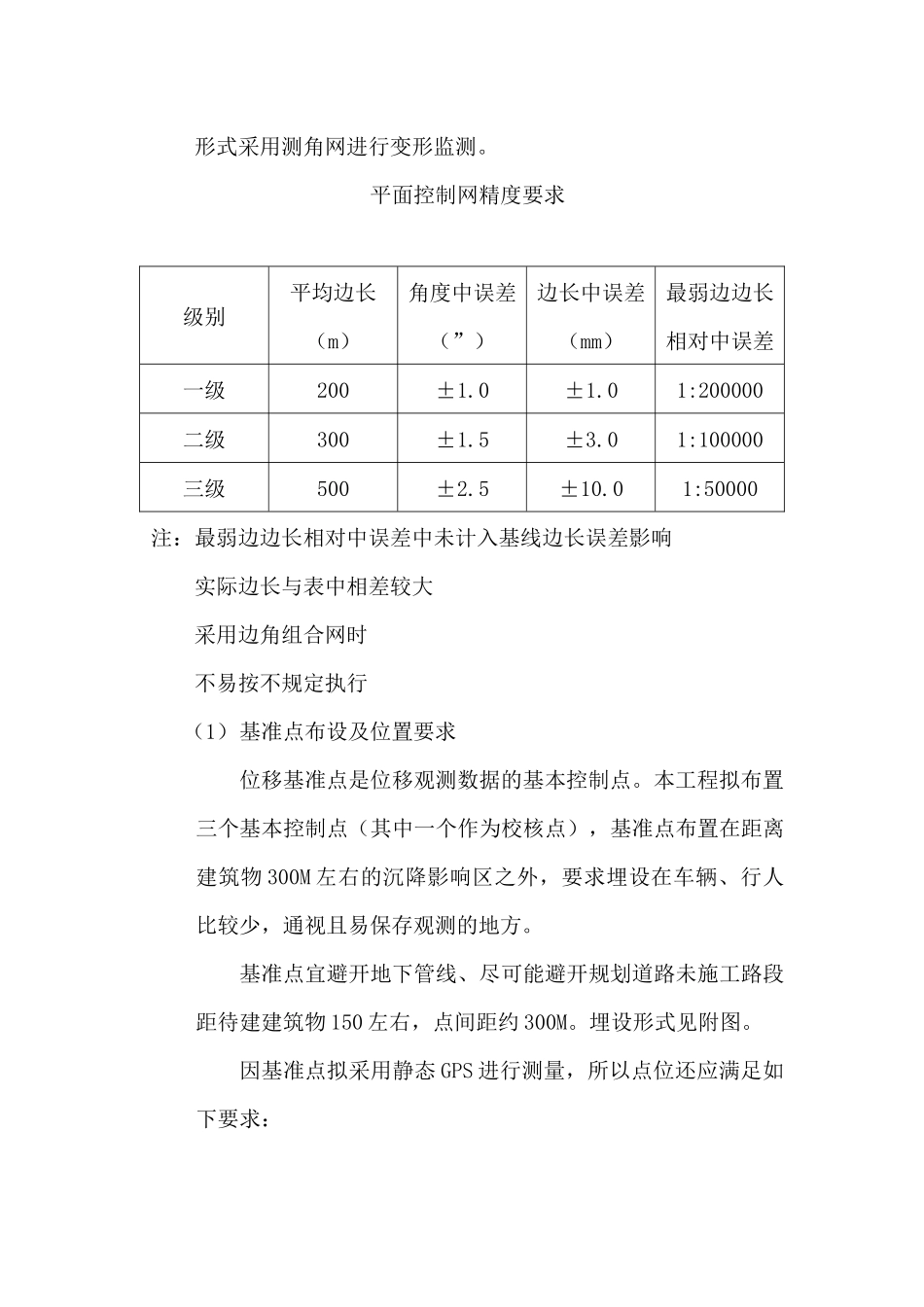

大同煤矿集团有限公司综合图书培训中心工程位移沉降观测实施方案批准：审核：校核：编制：2010年十一月一、任务来源及工程概况本院受大同煤矿集团有限公司委托，对其新建的综合图书培训中心大楼进行位移沉降观测，以便有效了解建筑物的稳定性，以便及时采取预防措施；在检查和处理有关工程质量事故中，籍以做出真确的判断和分析；为今后类似设计提供基础分析数据。本工程位于大同市口泉区新平旺中心区，同泉路西侧，建设面积为59240M2。工程分为主楼和裙楼两部分：主楼地下一层，主要功能为设备用房，地上二十六层，主要功能为普通办公及高层办公；裙楼地下一层，主要为地下车库，地上四层，主要功能为展览、办公、会议、培训。结构为框架剪力墙结构。二、任务及目的本次监测的任务为建筑物主体的位移和沉降。通过观测，取得位移和沉降的精确可靠的数据，了解该建筑物在使用期间的安全。三、编制依据1）《工程测量规范》GB50026-932）《国家一、二等水准测量规范》GB12897-913）《建筑变形测量规范》JGJ/T8-974）《城市测量规范》CJJ8-995）《全球定位系统(GPS)测量规范》GB/T18314-2001四、技术方案1、位移观测根据规范要求，该工程位移观测拟采用二级观测精度进行形式采用测角网进行变形监测。平面控制网精度要求级别平均边长（m）角度中误差（”）边长中误差（mm）最弱边边长相对中误差一级200±1.0±1.01:200000二级300±1.5±3.01:100000三级500±2.5±10.01:50000注：最弱边边长相对中误差中未计入基线边长误差影响实际边长与表中相差较大采用边角组合网时不易按不规定执行（1）基准点布设及位置要求位移基准点是位移观测数据的基本控制点。本工程拟布置三个基本控制点（其中一个作为校核点），基准点布置在距离建筑物300M左右的沉降影响区之外，要求埋设在车辆、行人比较少，通视且易保存观测的地方。基准点宜避开地下管线、尽可能避开规划道路未施工路段距待建建筑物150左右，点间距约300M。埋设形式见附图。因基准点拟采用静态GPS进行测量，所以点位还应满足如下要求：1、点位应便于校核检验2、应便于安置仪器和操作3、离电视台、电台、微波站等大功率无线电发射源的距离不应小于200M，离高压输电线微波无线电信号传输通道的距离不应小于50M，附近不应有强烈反射卫星信号的大面积水域、大型建筑以及热源等4、通视条件好，应方便后续采用常规测量手段进行联测（2）位移工作点的布设为了监测该建筑物在使用期间的位移变化，拟在该建筑物顶部两边独立布设两个位移工作点，与地面的基准点形成一个两个独立的三角形。用红漆标出并编号。（3）观测技术要求控制测量三个位移基准点采用静态GPS测量，等级采用C级精度要求进行测设。本工程计划共采用四台套TRIMBLER8GPS双频卫星接收机，标称精度为5mm+D×10-6,满足规范要求。全部接收机均经山西测绘局检验合格，均可提供年检报告。当基准点稳定后，既进行静态测量。本次作业技术要求应满足如下要求：1、卫星截止高度角大于15。2、有效卫星观测数大于53、观测时段大于45分钟4、数据采样间隔15秒5、PDOP小于6GPS静态观测作业时，应符合下列规定：1、使用零相位天线和强制对中器安置GPS接收机天线，对中精度应高于±0.5mm。2、作业中应严格按照规定的时间计划进行观测。3、经检查各种线缆连接无误后，方可开机观测。4、开机后经检验有关指示灯与面板显示正常后，方可进行自测试，输入测站名和时段等控制信息。5、接收机起动前和接收中，应填写测量手簿中的记录项目。6、每时段要进行一次气象观测。7、每时段开始时、结束后应分别量取一次天线高，取其平均值作为天线高。8、接收期间应防止仪器振动，并防止人员和其他物体碰到天线和遮挡信号。9、观测期间，不得在接受机旁使用电台、手机、对讲机等无线电通讯设备。10、雷电、风雨等恶劣天气不宜进行观测作业。11、同一观测时段内不得进行如下操作：接收机关闭又从新启动进行自测试改变卫星截止高度角改变数据采样间隔改变接收机天线位置按动关闭文件或删除文件功能键12、数据处理应按照国标《全球定位系统（GPS）测量规范》GB/T18314相应规定执行，数据采用率宜大于95%。位移监测位移监...
