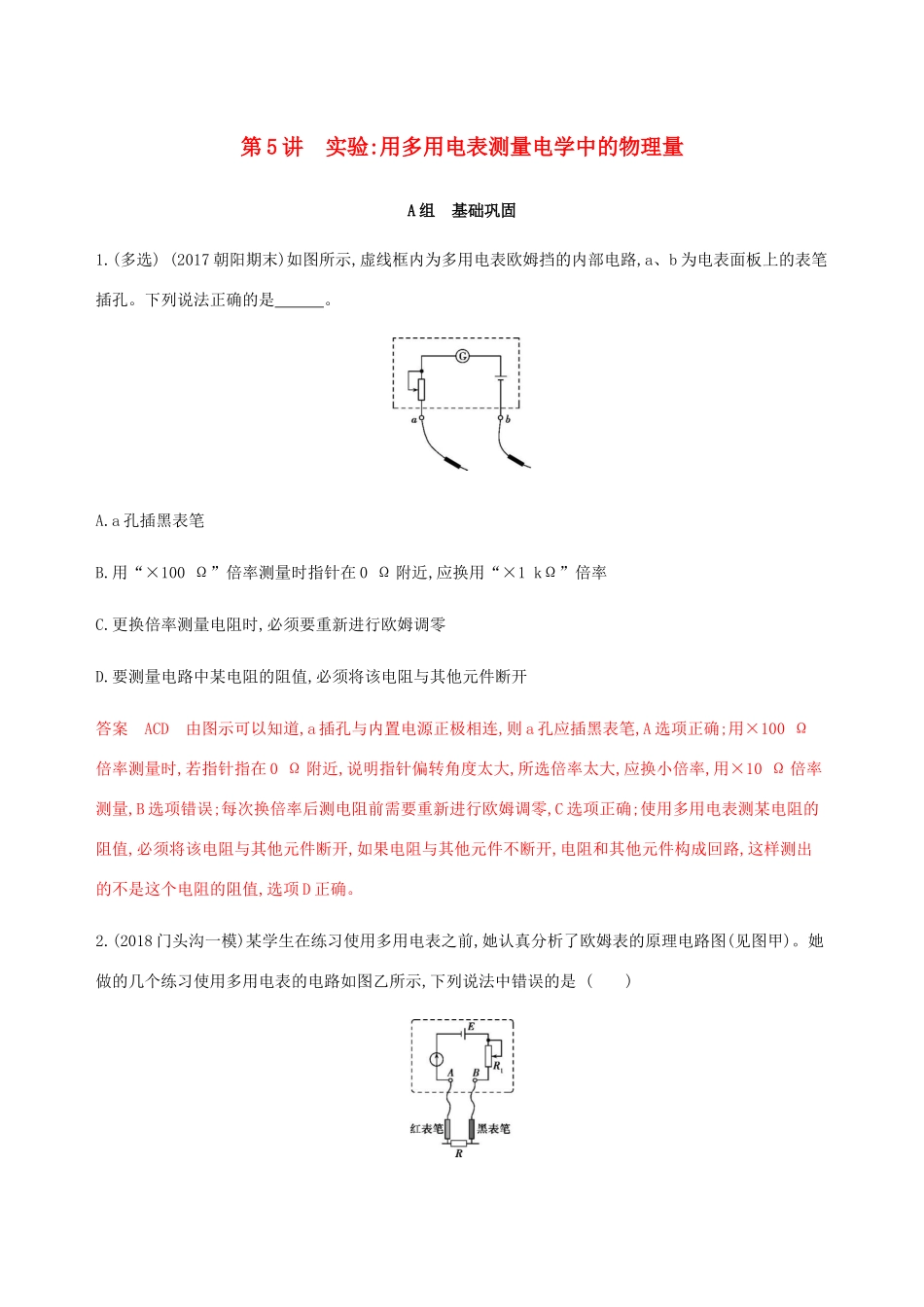

高考物理总复习 第十章 第5讲 实验:用多用电表测量电学中的物理量精练(含解析)-人教版高三物理试题_第1页
1/6

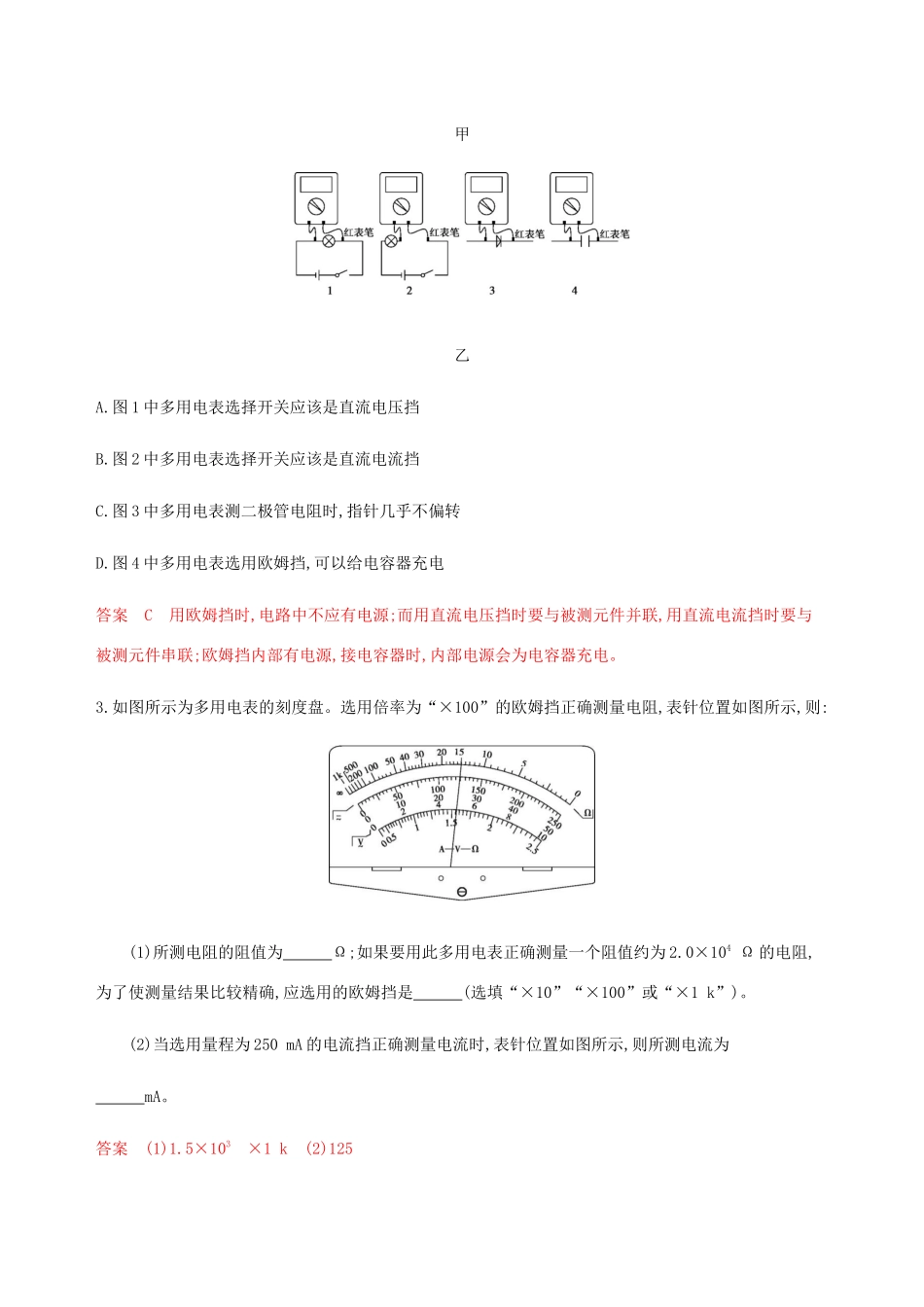

高考物理总复习 第十章 第5讲 实验:用多用电表测量电学中的物理量精练(含解析)-人教版高三物理试题_第2页
2/6

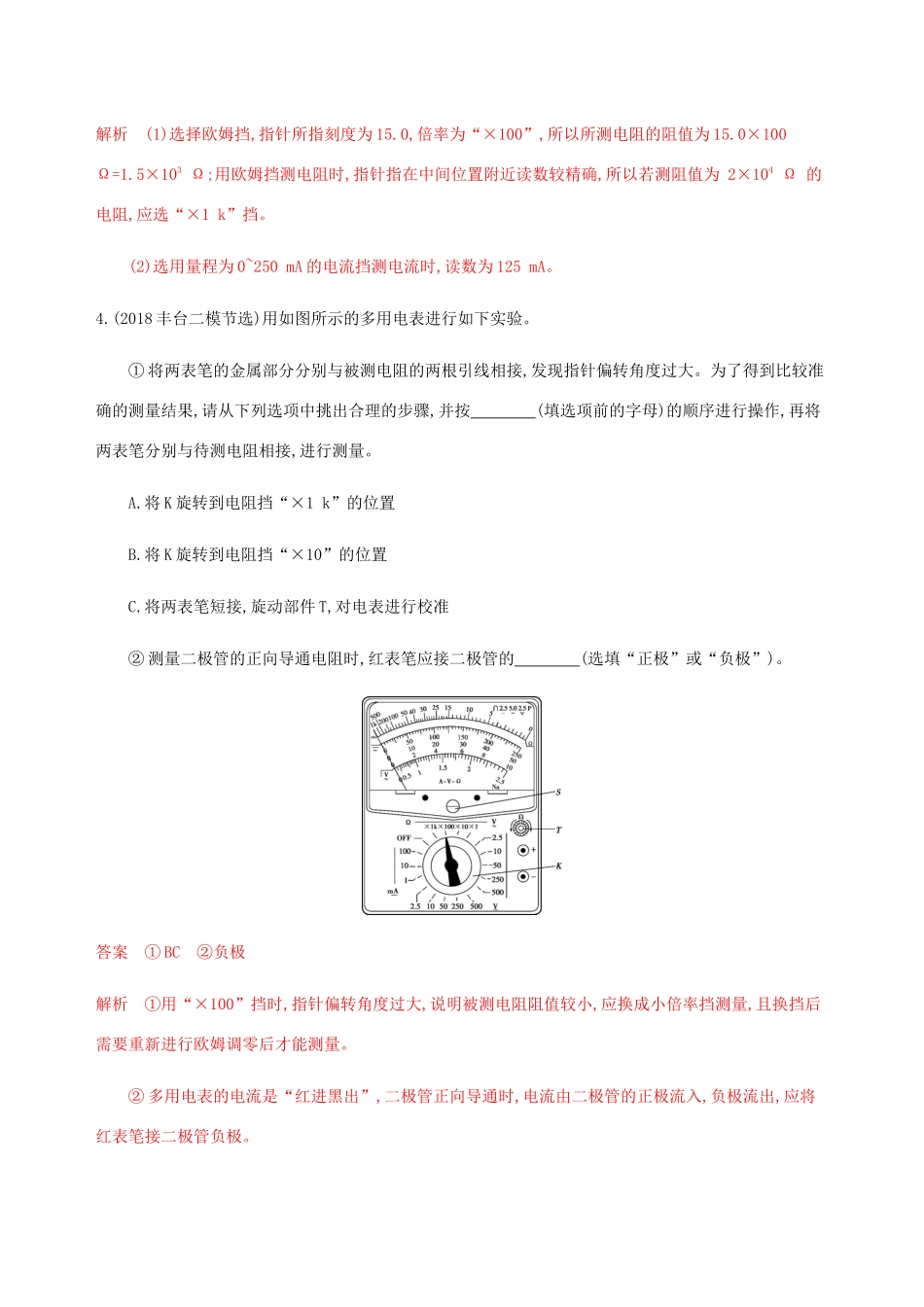

高考物理总复习 第十章 第5讲 实验:用多用电表测量电学中的物理量精练(含解析)-人教版高三物理试题_第3页
3/6
第5讲实验:用多用电表测量电学中的物理量A组基础巩固1.(多选)(2017朝阳期末)如图所示,虚线框内为多用电表欧姆挡的内部电路,a、b为电表面板上的表笔插孔。下列说法正确的是。A.a孔插黑表笔B.用“×100Ω”倍率测量时指针在0Ω附近,应换用“×1kΩ”倍率C.更换倍率测量电阻时,必须要重新进行欧姆调零D.要测量电路中某电阻的阻值,必须将该电阻与其他元件断开答案ACD由图示可以知道,a插孔与内置电源正极相连,则a孔应插黑表笔,A选项正确;用×100Ω倍率测量时,若指针指在0Ω附近,说明指针偏转角度太大,所选倍率太大,应换小倍率,用×10Ω倍率测量,B选项错误;每次换倍率后测电阻前需要重新进行欧姆调零,C选项正确;使用多用电表测某电阻的阻值,必须将该电阻与其他元件断开,如果电阻与其他元件不断开,电阻和其他元件构成回路,这样测出的不是这个电阻的阻值,选项D正确。2.(2018门头沟一模)某学生在练习使用多用电表之前,她认真分析了欧姆表的原理电路图(见图甲)。她做的几个练习使用多用电表的电路如图乙所示,下列说法中错误的是()甲乙A.图1中多用电表选择开关应该是直流电压挡B.图2中多用电表选择开关应该是直流电流挡C.图3中多用电表测二极管电阻时,指针几乎不偏转D.图4中多用电表选用欧姆挡,可以给电容器充电答案C用欧姆挡时,电路中不应有电源;而用直流电压挡时要与被测元件并联,用直流电流挡时要与被测元件串联;欧姆挡内部有电源,接电容器时,内部电源会为电容器充电。3.如图所示为多用电表的刻度盘。选用倍率为“×100”的欧姆挡正确测量电阻,表针位置如图所示,则:(1)所测电阻的阻值为Ω;如果要用此多用电表正确测量一个阻值约为2.0×104Ω的电阻,为了使测量结果比较精确,应选用的欧姆挡是(选填“×10”“×100”或“×1k”)。(2)当选用量程为250mA的电流挡正确测量电流时,表针位置如图所示,则所测电流为mA。答案(1)1.5×103×1k(2)125解析(1)选择欧姆挡,指针所指刻度为15.0,倍率为“×100”,所以所测电阻的阻值为15.0×100Ω=1.5×103Ω;用欧姆挡测电阻时,指针指在中间位置附近读数较精确,所以若测阻值为2×104Ω的电阻,应选“×1k”挡。(2)选用量程为0~250mA的电流挡测电流时,读数为125mA。4.(2018丰台二模节选)用如图所示的多用电表进行如下实验。①将两表笔的金属部分分别与被测电阻的两根引线相接,发现指针偏转角度过大。为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,并按(填选项前的字母)的顺序进行操作,再将两表笔分别与待测电阻相接,进行测量。A.将K旋转到电阻挡“×1k”的位置B.将K旋转到电阻挡“×10”的位置C.将两表笔短接,旋动部件T,对电表进行校准②测量二极管的正向导通电阻时,红表笔应接二极管的(选填“正极”或“负极”)。答案①BC②负极解析①用“×100”挡时,指针偏转角度过大,说明被测电阻阻值较小,应换成小倍率挡测量,且换挡后需要重新进行欧姆调零后才能测量。②多用电表的电流是“红进黑出”,二极管正向导通时,电流由二极管的正极流入,负极流出,应将红表笔接二极管负极。B组综合提能1.(2017石景山一模)如图所示,是一个多量程多用电表的简化电路图。测电流和测电压时各有两个量程,还有两个挡位用来测电阻。下列说法正确的是()A.当开关S调到位置1、2时,多用电表测量的是电流,且调到位置1时的量程比位置2的小B.当开关S调到位置3、4时,多用电表测量的是电阻,且A为黑表笔C.当开关S调到位置5、6时,多用电表测量的是电压,且调到位置6时的量程比位置5的大D.多用电表各挡位所对应的表盘刻度都是均匀的。答案C开关S调至位置1、2时,多用电表测量的是电流,并联阻值越小,电流表量程越大,A错。开关S调到位置3、4时,多用电表测量的是电阻,电流“红入黑出”,则A为红表笔,B错。开关S调到位置5、6时,多用电表测量的是电压,串联阻值越大,电压表量程越大,C正确。多用电表的欧姆挡所对应的表盘刻度不均匀,D错。2.(2017海淀二模)指针式多用电表是实验室中常用的测量仪器。(1)如图甲所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关,通过操作开关,接线柱B可以分别与触点1、2、3接通,从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表,下列...
