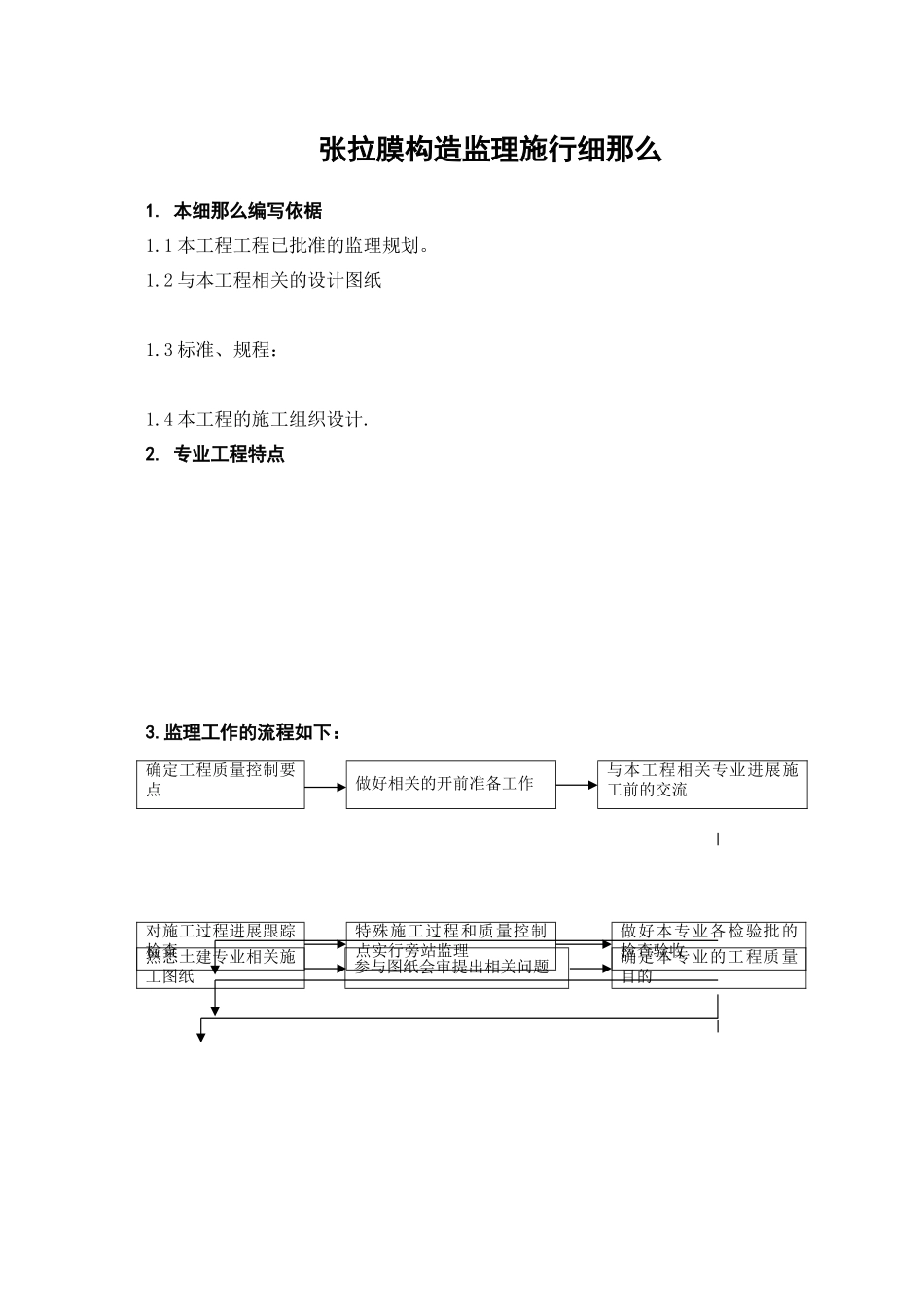

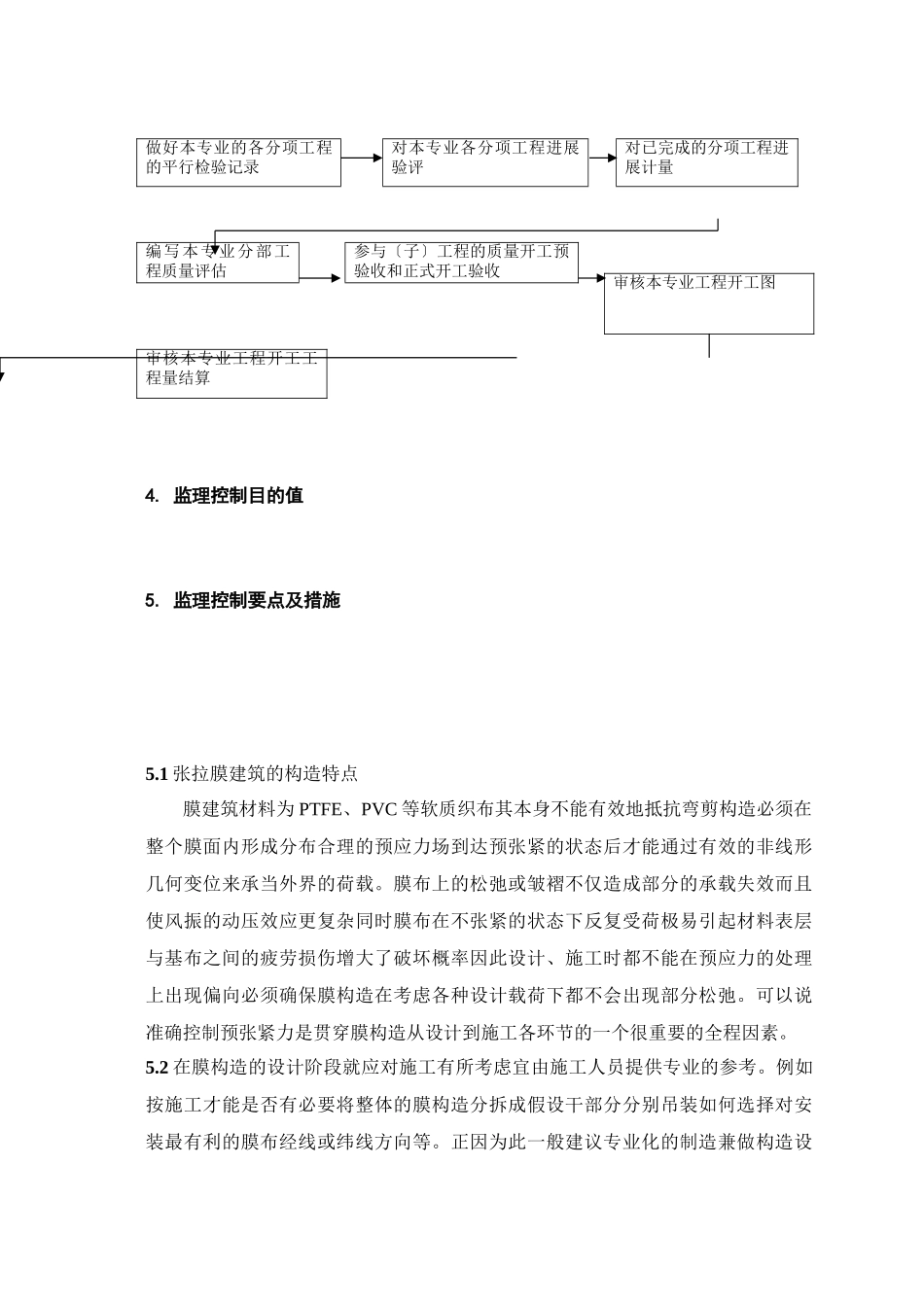

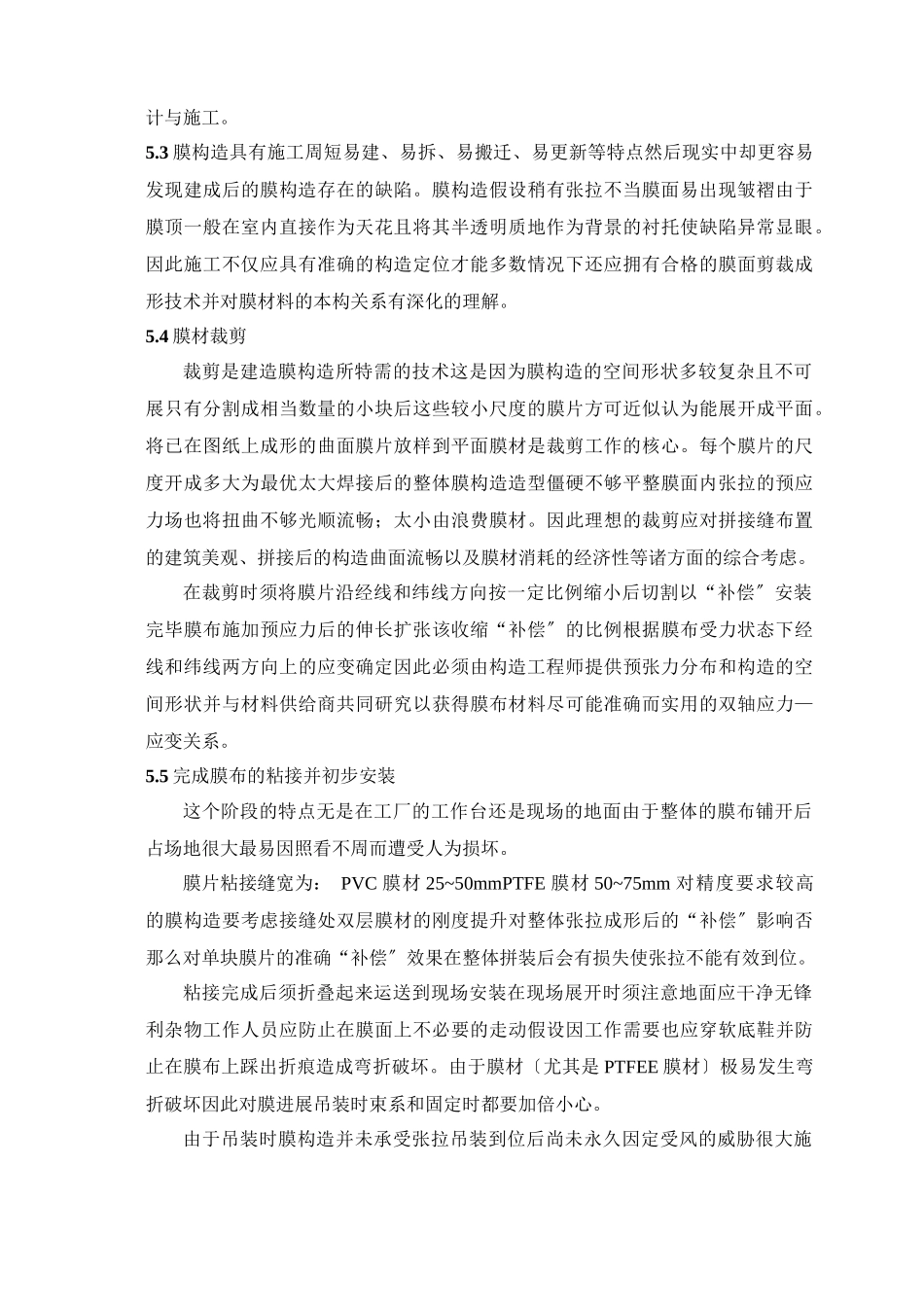

张拉膜构造监理施行细那么1.本细那么编写依椐1.1本工程工程已批准的监理规划。1.2与本工程相关的设计图纸1.3标准、规程：1.4本工程的施工组织设计.2.专业工程特点3.监理工作的流程如下：确定工程质量控制要点做好相关的开前准备工作与本工程相关专业进展施工前的交流熟悉土建专业相关施工图纸参与图纸会审提出相关问题确定本专业的工程质量目的对施工过程进展跟踪检查特殊施工过程和质量控制点实行旁站监理做好本专业各检验批的检查验收4.监理控制目的值5.监理控制要点及措施5.1张拉膜建筑的构造特点膜建筑材料为PTFE、PVC等软质织布其本身不能有效地抵抗弯剪构造必须在整个膜面内形成分布合理的预应力场到达预张紧的状态后才能通过有效的非线形几何变位来承当外界的荷载。膜布上的松弛或皱褶不仅造成部分的承载失效而且使风振的动压效应更复杂同时膜布在不张紧的状态下反复受荷极易引起材料表层与基布之间的疲劳损伤增大了破坏概率因此设计、施工时都不能在预应力的处理上出现偏向必须确保膜构造在考虑各种设计载荷下都不会出现部分松弛。可以说准确控制预张紧力是贯穿膜构造从设计到施工各环节的一个很重要的全程因素。5.2在膜构造的设计阶段就应对施工有所考虑宜由施工人员提供专业的参考。例如按施工才能是否有必要将整体的膜构造分拆成假设干部分分别吊装如何选择对安装最有利的膜布经线或纬线方向等。正因为此一般建议专业化的制造兼做构造设做好本专业的各分项工程的平行检验记录对本专业各分项工程进展验评对已完成的分项工程进展计量编写本专业分部工程质量评估参与〔子〕工程的质量开工预验收和正式开工验收审核本专业工程开工图审核本专业工程开工工程量结算计与施工。5.3膜构造具有施工周短易建、易拆、易搬迁、易更新等特点然后现实中却更容易发现建成后的膜构造存在的缺陷。膜构造假设稍有张拉不当膜面易出现皱褶由于膜顶一般在室内直接作为天花且将其半透明质地作为背景的衬托使缺陷异常显眼。因此施工不仅应具有准确的构造定位才能多数情况下还应拥有合格的膜面剪裁成形技术并对膜材料的本构关系有深化的理解。5.4膜材裁剪裁剪是建造膜构造所特需的技术这是因为膜构造的空间形状多较复杂且不可展只有分割成相当数量的小块后这些较小尺度的膜片方可近似认为能展开成平面。将已在图纸上成形的曲面膜片放样到平面膜材是裁剪工作的核心。每个膜片的尺度开成多大为最优太大焊接后的整体膜构造造型僵硬不够平整膜面内张拉的预应力场也将扭曲不够光顺流畅；太小由浪费膜材。因此理想的裁剪应对拼接缝布置的建筑美观、拼接后的构造曲面流畅以及膜材消耗的经济性等诸方面的综合考虑。在裁剪时须将膜片沿经线和纬线方向按一定比例缩小后切割以“补偿〞安装完毕膜布施加预应力后的伸长扩张该收缩“补偿〞的比例根据膜布受力状态下经线和纬线两方向上的应变确定因此必须由构造工程师提供预张力分布和构造的空间形状并与材料供给商共同研究以获得膜布材料尽可能准确而实用的双轴应力—应变关系。5.5完成膜布的粘接并初步安装这个阶段的特点无是在工厂的工作台还是现场的地面由于整体的膜布铺开后占场地很大最易因照看不周而遭受人为损坏。膜片粘接缝宽为：PVC膜材25~50mmPTFE膜材50~75mm对精度要求较高的膜构造要考虑接缝处双层膜材的刚度提升对整体张拉成形后的“补偿〞影响否那么对单块膜片的准确“补偿〞效果在整体拼装后会有损失使张拉不能有效到位。粘接完成后须折叠起来运送到现场安装在现场展开时须注意地面应干净无锋利杂物工作人员应防止在膜面上不必要的走动假设因工作需要也应穿软底鞋并防止在膜布上踩出折痕造成弯折破坏。由于膜材〔尤其是PTFEE膜材〕极易发生弯折破坏因此对膜进展吊装时束系和固定时都要加倍小心。由于吊装时膜构造并未承受张拉吊装到位后尚未永久因定受风的威胁很大施工中极易被风鼓起甚至吹走这也会影响施工人员的平安。而未张紧的膜布在风作用下的抖振更放大了风的破坏效应也使膜材疲劳损伤的概率大增降低了膜构造的使用寿命。因此在风力较大的环境下应防止吊装施工而应选择合适的天气在尽可能短的时间内完成。5.6膜构造固定和张拉阶段该阶段的...
