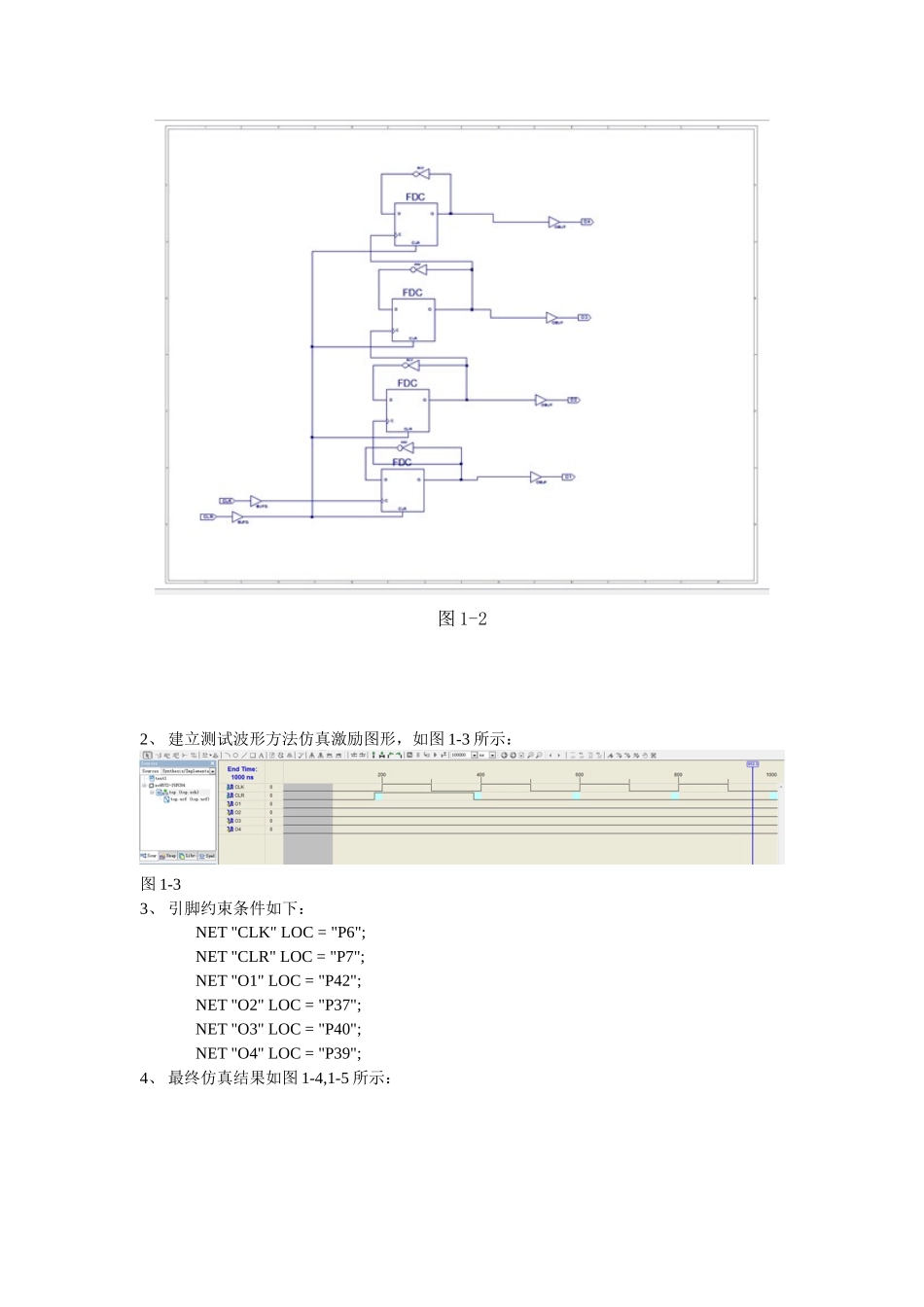

HarbinInstituteofTechnologyHarbinInstituteofTechnology可编程逻辑器件设计及应用实验报告实验一:电路图方法设计:异步16分频一、实验内容1、熟悉ISEM的安装及使用2、熟悉电路图方式的输入方法;3、熟悉ISE环境下的波形仿真4、学习SIE安装过程5、建立一个新的工程(cpld9500系列)6、输入电路图异步16分频,如图1-1所示:图1-1二实验结果1、异步16分频电路图如图1-2所示:图1-22、建立测试波形方法仿真激励图形,如图1-3所示:图1-33、引脚约束条件如下:NET"CLK"LOC="P6";NET"CLR"LOC="P7";NET"O1"LOC="P42";NET"O2"LOC="P37";NET"O3"LOC="P40";NET"O4"LOC="P39";4、最终仿真结果如图1-4,1-5所示:图1-4图1-5三实验结果讨论分析通过本次试验,初步掌握了ISE的使用方法,通过ISE自带库文件完成电路的搭建,实现了对输入时钟的2分频,4分频,8分频和16分频,通过最终的试验验证得到了正确的试验结果
指导教师签字:实验二电路图方法分层设计:全加器一、实验内容1、建立一个新的工程(cpld9500系列)2、建立一个独立的电路图(All_ADD)3、输入电路图:一位全加器图2-1一位全加器4、建立测试波形方法仿真激励图形图2-2波形仿真激励5、功能仿真记录结果,分析正确性
6、生成电路模块图2-3模块建立7、利用电路模块设计8位全加器,(新电路图或者顶层电路图)图2-48位全加器(顶层电路图)8、建立测试波形方法仿真激励图形图2-58位全加器波形仿真激励9、学习总线数据预置方式:通过使用相同名字来对总线进行连接设置,和总线数据格式
二实验结果一位全加器功能仿真结果:图2-6功能仿真结果8位全加器功能仿真结果一(无进
