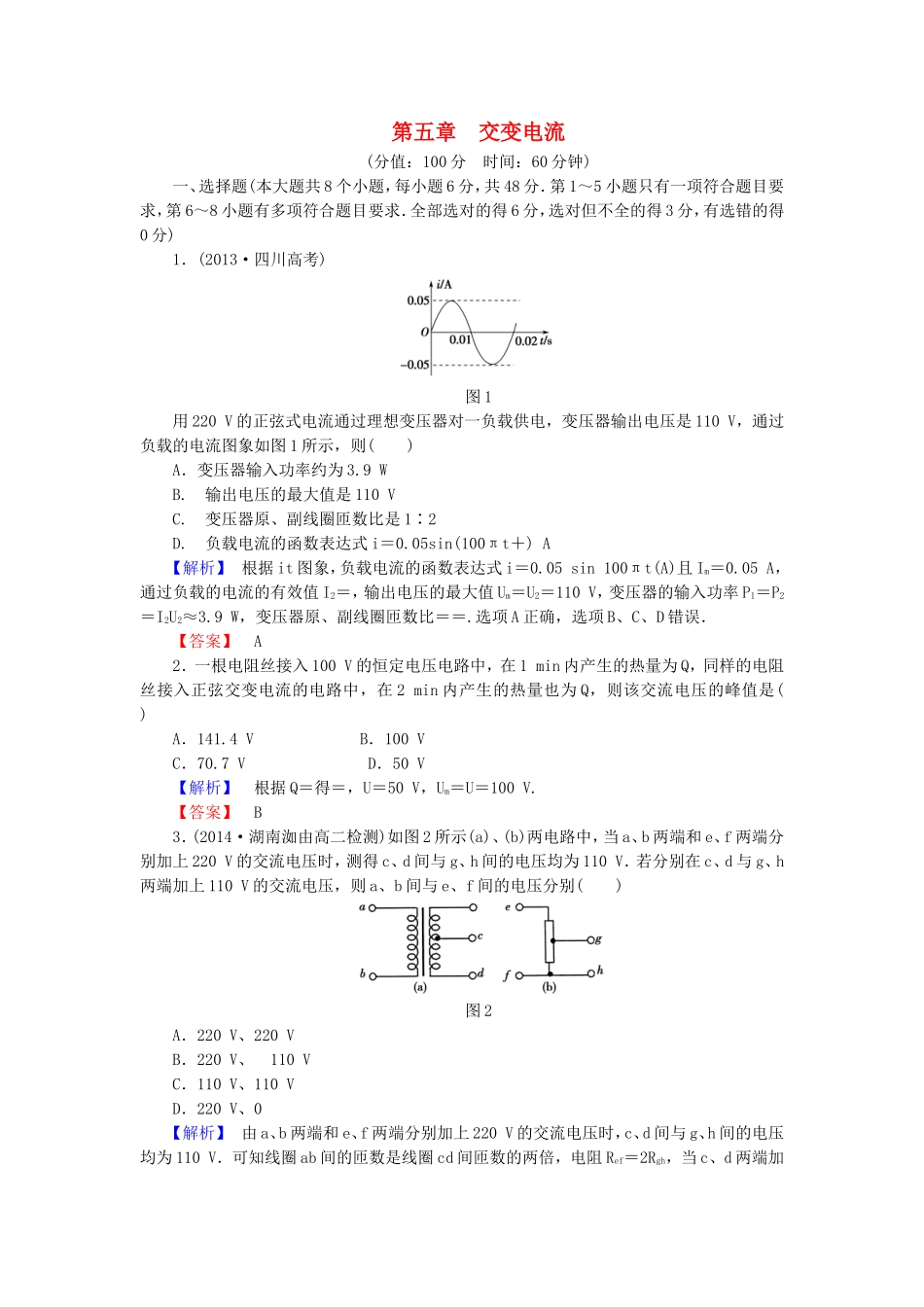

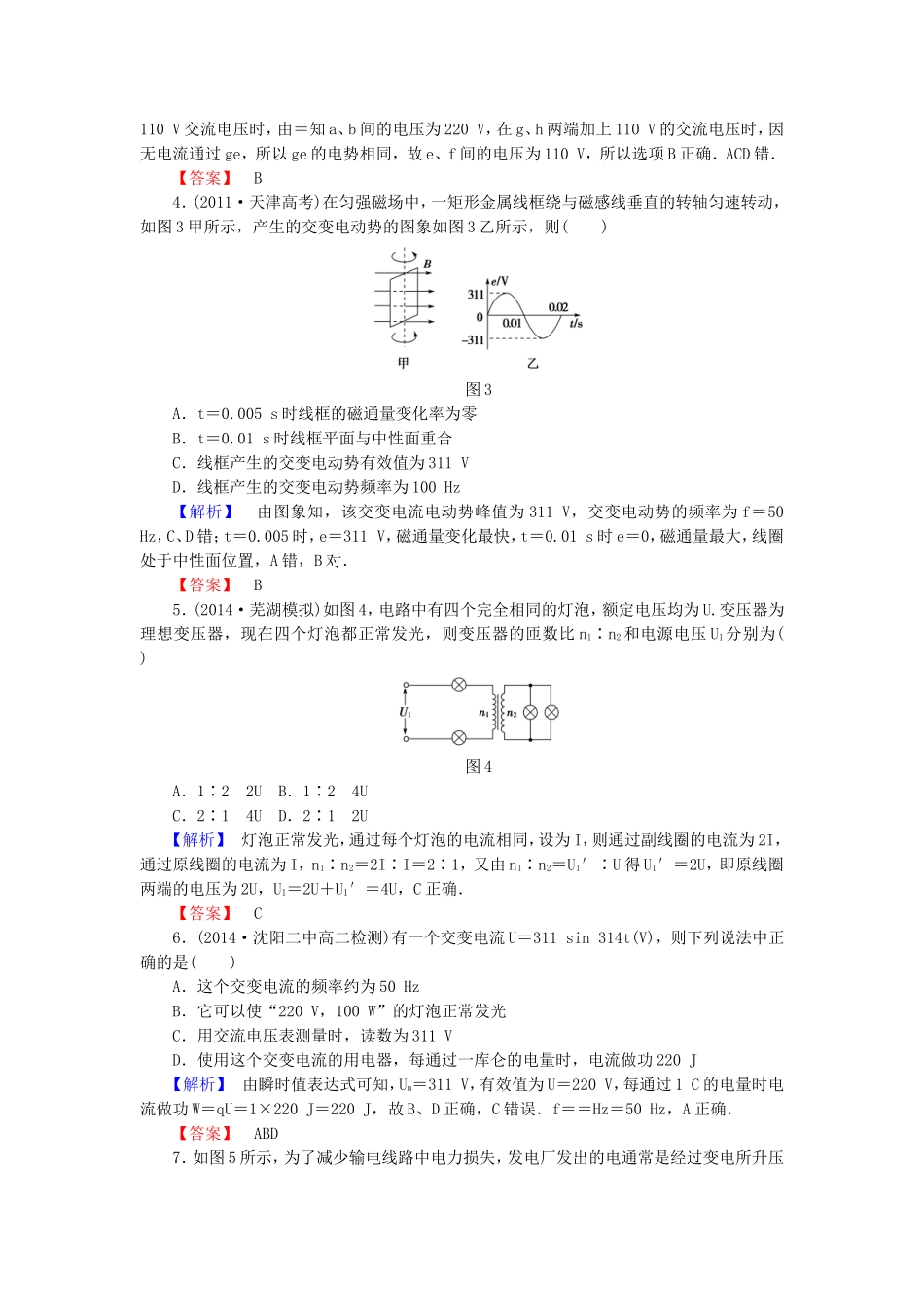

第五章交变电流(分值:100分时间:60分钟)一、选择题(本大题共8个小题,每小题6分,共48分.第1~5小题只有一项符合题目要求,第6~8小题有多项符合题目要求.全部选对的得6分,选对但不全的得3分,有选错的得0分)1.(2013·四川高考)图1用220V的正弦式电流通过理想变压器对一负载供电,变压器输出电压是110V,通过负载的电流图象如图1所示,则()A.变压器输入功率约为3.9WB.输出电压的最大值是110VC.变压器原、副线圈匝数比是1∶2D.负载电流的函数表达式i=0.05sin(100πt+)A【解析】根据it图象,负载电流的函数表达式i=0.05sin100πt(A)且Im=0.05A,通过负载的电流的有效值I2=,输出电压的最大值Um=U2=110V,变压器的输入功率P1=P2=I2U2≈3.9W,变压器原、副线圈匝数比==.选项A正确,选项B、C、D错误.【答案】A2.一根电阻丝接入100V的恒定电压电路中,在1min内产生的热量为Q,同样的电阻丝接入正弦交变电流的电路中,在2min内产生的热量也为Q,则该交流电压的峰值是()A.141.4VB.100VC.70.7VD.50V【解析】根据Q=得=,U=50V,Um=U=100V.【答案】B3.(2014·湖南洳由高二检测)如图2所示(a)、(b)两电路中,当a、b两端和e、f两端分别加上220V的交流电压时,测得c、d间与g、h间的电压均为110V.若分别在c、d与g、h两端加上110V的交流电压,则a、b间与e、f间的电压分别()图2A.220V、220VB.220V、110VC.110V、110VD.220V、0【解析】由a、b两端和e、f两端分别加上220V的交流电压时,c、d间与g、h间的电压均为110V.可知线圈ab间的匝数是线圈cd间匝数的两倍,电阻Ref=2Rgh,当c、d两端加110V交流电压时,由=知a、b间的电压为220V,在g、h两端加上110V的交流电压时,因无电流通过ge,所以ge的电势相同,故e、f间的电压为110V,所以选项B正确.ACD错.【答案】B4.(2011·天津高考)在匀强磁场中,一矩形金属线框绕与磁感线垂直的转轴匀速转动,如图3甲所示,产生的交变电动势的图象如图3乙所示,则()图3A.t=0.005s时线框的磁通量变化率为零B.t=0.01s时线框平面与中性面重合C.线框产生的交变电动势有效值为311VD.线框产生的交变电动势频率为100Hz【解析】由图象知,该交变电流电动势峰值为311V,交变电动势的频率为f=50Hz,C、D错;t=0.005时,e=311V,磁通量变化最快,t=0.01s时e=0,磁通量最大,线圈处于中性面位置,A错,B对.【答案】B5.(2014·芜湖模拟)如图4,电路中有四个完全相同的灯泡,额定电压均为U.变压器为理想变压器,现在四个灯泡都正常发光,则变压器的匝数比n1∶n2和电源电压U1分别为()图4A.1∶22UB.1∶24UC.2∶14UD.2∶12U【解析】灯泡正常发光,通过每个灯泡的电流相同,设为I,则通过副线圈的电流为2I,通过原线圈的电流为I,n1∶n2=2I∶I=2∶1,又由n1∶n2=U1′∶U得U1′=2U,即原线圈两端的电压为2U,U1=2U+U1′=4U,C正确.【答案】C6.(2014·沈阳二中高二检测)有一个交变电流U=311sin314t(V),则下列说法中正确的是()A.这个交变电流的频率约为50HzB.它可以使“220V,100W”的灯泡正常发光C.用交流电压表测量时,读数为311VD.使用这个交变电流的用电器,每通过一库仑的电量时,电流做功220J【解析】由瞬时值表达式可知,Um=311V,有效值为U=220V,每通过1C的电量时电流做功W=qU=1×220J=220J,故B、D正确,C错误.f==Hz=50Hz,A正确.【答案】ABD7.如图5所示,为了减少输电线路中电力损失,发电厂发出的电通常是经过变电所升压后通过远距离输送,再经变电所将高压变为低压.某变电所电压u0=11000sin100πt(V)的交流电降为220V供居民小区用电,则变电所变压器()图5A.原、副线圈匝数比为50∶1B.副线圈中电流的频率是50HzC.原线圈的导线比副线圈的要粗D.输入原线圈的电流等于居民小区各用电器电流的总和【解析】u0=11000sin100πt(V)中的11000指的是电压的峰值,有效值为11000V,则原、副线圈之间的匝数之比等于两线圈的电压之比,即50∶1,A正确;由ω=100π可得频率为50Hz,变压器不改变电流的频率,因此,副线圈的频率也是50Hz,B正确;电流与匝数成反比,即原线圈的电流比副线圈电流要小,...
