地下工程施工照明方案20XX年.4.13要点VIP免费

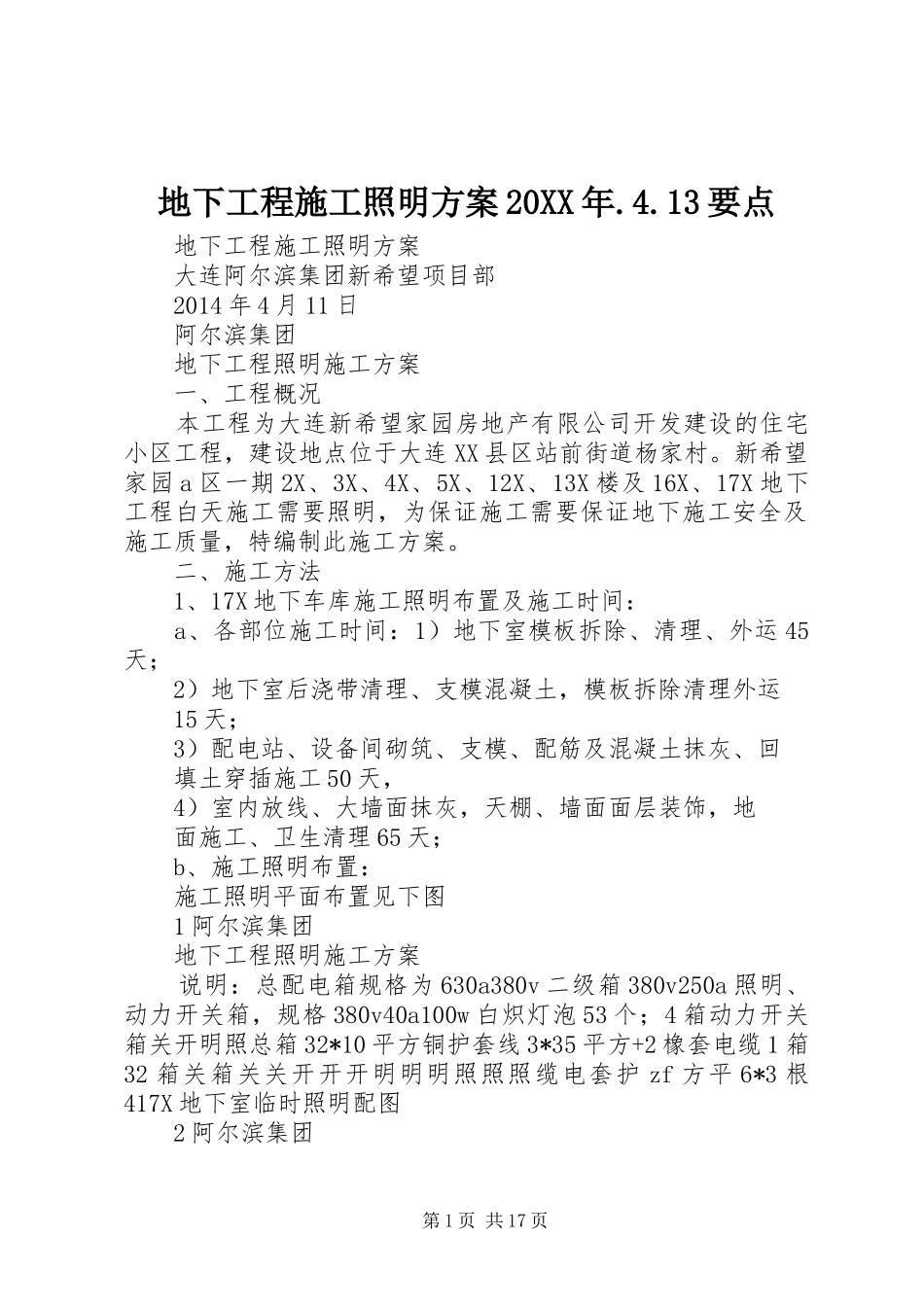

地下工程施工照明方案20XX年.4.13要点_第1页
1/17
地下工程施工照明方案20XX年.4.13要点_第2页
2/17

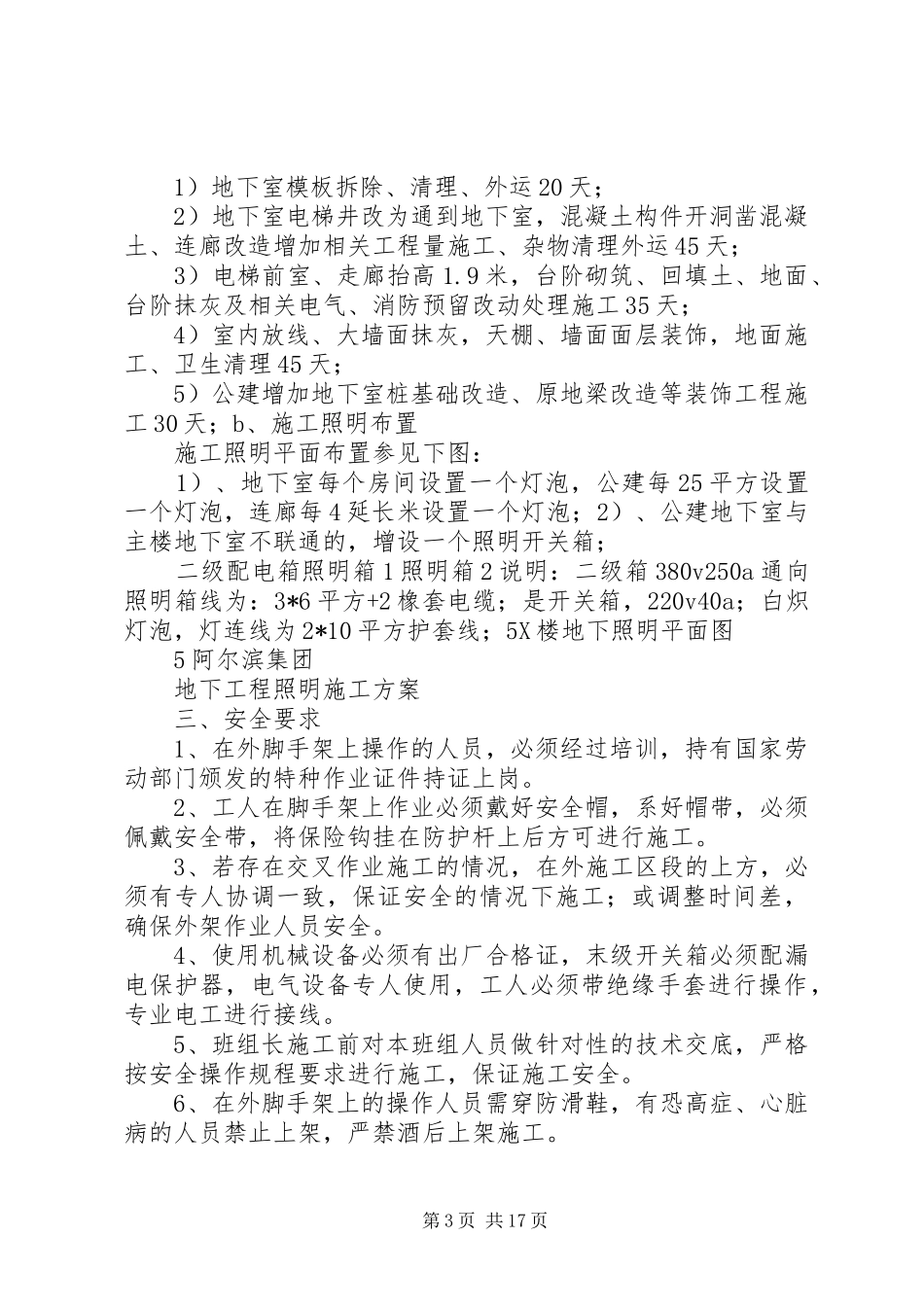

地下工程施工照明方案20XX年.4.13要点_第3页
3/17
地下工程施工照明方案20XX年.4.13要点地下工程施工照明方案大连阿尔滨集团新希望项目部2014年4月11日阿尔滨集团地下工程照明施工方案一、工程概况本工程为大连新希望家园房地产有限公司开发建设的住宅小区工程,建设地点位于大连XX县区站前街道杨家村。新希望家园a区一期2X、3X、4X、5X、12X、13X楼及16X、17X地下工程白天施工需要照明,为保证施工需要保证地下施工安全及施工质量,特编制此施工方案。二、施工方法1、17X地下车库施工照明布置及施工时间:a、各部位施工时间:1)地下室模板拆除、清理、外运45天;2)地下室后浇带清理、支模混凝土,模板拆除清理外运15天;3)配电站、设备间砌筑、支模、配筋及混凝土抹灰、回填土穿插施工50天,4)室内放线、大墙面抹灰,天棚、墙面面层装饰,地面施工、卫生清理65天;b、施工照明布置:施工照明平面布置见下图1阿尔滨集团地下工程照明施工方案说明:总配电箱规格为630a380v二级箱380v250a照明、动力开关箱,规格380v40a100w白炽灯泡53个;4箱动力开关箱关开明照总箱32*10平方铜护套线3*35平方+2橡套电缆1箱32箱关箱关关开开开明明明照照照缆电套护zf方平6*3根417X地下室临时照明配图2阿尔滨集团第1页共17页地下工程照明施工方案2、16X地下车库施工照明布置及施工时间:a、各部位施工时间:1)地下室模板拆除、清理、外运65天;2)地下室后浇带清理、支模混凝土,模板拆除清理外运25天;3)配电站、变电亭、设备间砌筑、支模、配筋及混凝土抹灰、回填土穿插施工50天,4)室内放线、消防水池施工、大墙面抹灰,天棚、墙面面层装饰,300厚地面基层、面层施工、卫生清理95天;b、施工照明布置:施工照明平面布置见右图:3阿尔滨集团地下工程照明施工方案3、2X~4X、12X~13X地下工程施工照明布置及施工时间:a、各部位施工时间:1)地下室模板拆除、清理、外运20天;2)地下室电梯井改为通到地下室,混凝土构件开洞凿混凝土、连廊改造增加相关工程量施工、杂物清理外运45天;3)电梯前室、走廊抬高1.9米,台阶砌筑、回填土、地面、台阶抹灰及相关电气、消防预留改动处理施工35天;4)室内放线、大墙面抹灰,天棚、墙面面层装饰,地面施工、卫生清理45天;b、施工照明布置施工照明平面布置参见下图:1)、地下室每个房间设置一个灯泡,公建每25平方设置一个灯泡,连廊每4延长米设置一个灯泡;2)、公建地下室与主楼地下室不联通的,增设一个照明开关箱;二级箱照明开关箱说明:二级箱380v250a,通向照明箱线为:3*6平方+2橡套电缆;开关箱220v40a;白炽灯泡,灯连接线2*10平方护套线,防水灯头;2X~4X、12X、13X楼地下照明示意图4阿尔滨集团地下工程照明施工方案4、5X楼地下工程施工照明布置及施工时间:a、各部位施工时间:第2页共17页1)地下室模板拆除、清理、外运20天;2)地下室电梯井改为通到地下室,混凝土构件开洞凿混凝土、连廊改造增加相关工程量施工、杂物清理外运45天;3)电梯前室、走廊抬高1.9米,台阶砌筑、回填土、地面、台阶抹灰及相关电气、消防预留改动处理施工35天;4)室内放线、大墙面抹灰,天棚、墙面面层装饰,地面施工、卫生清理45天;5)公建增加地下室桩基础改造、原地梁改造等装饰工程施工30天;b、施工照明布置施工照明平面布置参见下图:1)、地下室每个房间设置一个灯泡,公建每25平方设置一个灯泡,连廊每4延长米设置一个灯泡;2)、公建地下室与主楼地下室不联通的,增设一个照明开关箱;二级配电箱照明箱1照明箱2说明:二级箱380v250a通向照明箱线为:3*6平方+2橡套电缆;是开关箱,220v40a;白炽灯泡,灯连线为2*10平方护套线;5X楼地下照明平面图5阿尔滨集团地下工程照明施工方案三、安全要求1、在外脚手架上操作的人员,必须经过培训,持有国家劳动部门颁发的特种作业证件持证上岗。2、工人在脚手架上作业必须戴好安全帽,系好帽带,必须佩戴安全带,将保险钩挂在防护杆上后方可进行施工。3、若存在交叉作业施工的情况,在外施工区段的上方,必须有专人协调一致,保证安全的情况下施工;或调整时间差,确保外架作业人员安全。4、使用机械设备必须有出厂合格证,末级开关箱必须配漏电保护器,电气...
